在数控铣床、加工中心的切削作业体系里,刀具与主轴的连接可靠性直接决定了加工精度、切削效率以及设备运行的安全性,SK40规格的DIN69871标准铣刀刀座,正是承担这一连接功能的核心机床附件。这类刀座的应用场景覆盖了绝大多数采用SK锥度主轴的通用数控加工设备,从普通立式加工中心的平面铣削、轮廓铣削,到卧式镗铣床的深腔加工、多工位换刀作业,都能看到这类标准刀座的身影,它是刀具系统与机床主轴之间的刚性传递中介,既要保证刀具装夹后的同轴度误差控制在微米级,又要承受铣削过程中产生的径向切削力、轴向进给力以及断续切削带来的冲击载荷。

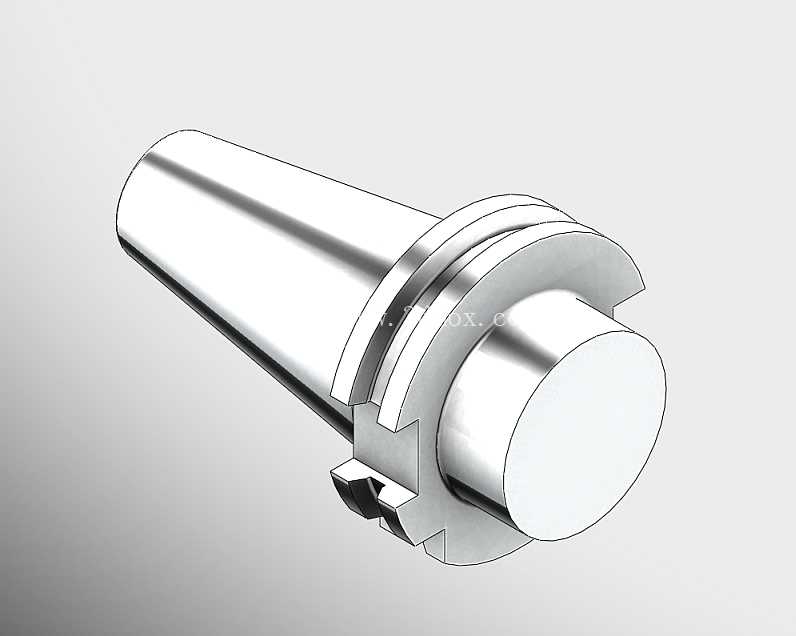

从结构设计逻辑来看,这款刀座采用了经典的7:24锥度配合设计,锥柄部分的锥度参数严格遵循DIN69871标准的SK40规格要求,锥面的表面粗糙度、锥度公差都经过严格管控,确保与主轴锥孔配合时能够实现足够的接触面积,避免高速旋转时出现锥面贴合不良导致的振刀、掉刀问题。法兰端的驱动槽结构是这类刀座的关键受力部位,换刀时机械手通过夹持法兰部位完成刀座的抓取、旋转、装入主轴的动作,主轴端的驱动键则嵌入法兰端的键槽内,传递主轴旋转的扭矩,因此键槽的位置度、侧面的平行度以及槽宽公差都直接影响扭矩传递的平稳性,设计时需要保证键槽与锥柄轴线的对称度误差在允许范围内,避免高速旋转时产生不平衡量。
刀座前端的刀具安装位根据装夹刀具的类型不同有不同的结构形式,这款基础款SK40刀座的前端采用了适配标准铣刀柄的安装结构,内孔的尺寸公差、端面的垂直度都经过精密计算,保证刀具装入后,刀具的回转轴线与刀座锥柄的回转轴线重合,减少加工过程中的径向跳动。在安装边界方面,SK40锥柄的大端直径、锥柄长度、法兰盘的外径以及法兰端面到锥柄端面的距离都有明确的标准限值,这一尺寸边界保证了刀座能够适配所有符合DIN69871标准的SK40主轴,同时也能兼容标准规格的自动换刀机械手,不会出现换刀时卡滞、装刀时定位不准的问题。
实际加工场景中,这类刀座的使用工况往往比较复杂,在进行钢件的粗铣加工时,切削深度大、进给速度快,刀座需要承受数kN级的径向切削力,这就要求刀座的整体材质具备足够的强度和韧性,同时锥面和键槽部位经过热处理强化,避免长期受力后出现磨损、变形。在进行铝合金等有色金属的高速精加工时,刀座的动平衡性能就显得尤为重要,设计时需要对刀座的整体结构进行对称化处理,去除不必要的非对称凸起,保证在高转速下的振动量控制在允许范围内,避免加工表面出现振纹。

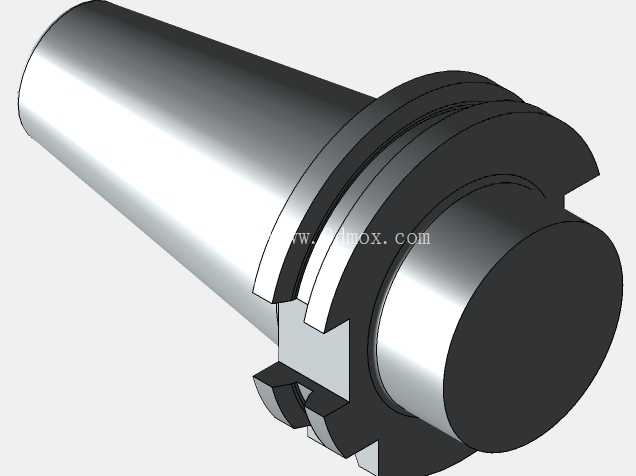

从三维建模的角度来看,构建这款刀座模型时,首先需要以锥柄的轴线作为整个零件的基准轴线,所有回转面的轮廓都围绕这条基准轴线进行旋转生成,保证各段回转面的同轴度。法兰端的驱动槽、键槽等结构需要以锥柄大端的端面作为轴向定位基准,以法兰的对称平面作为周向定位基准,确保各结构的位置度符合标准要求。建模过程中需要特别注意锥面的角度参数,7:24的锥度意味着锥面轴向每前进24mm,直径增大7mm,这一参数的准确性直接决定了刀座与主轴配合的贴合度,不能出现偏差。同时法兰部位的倒角、退刀槽等工艺结构也需要按照实际加工要求进行还原,这些细节结构虽然不直接影响刀座的功能,但却是实际生产过程中必不可少的部分,比如锥柄尾部的倒角是为了装入主轴时起到导向作用,避免刮伤主轴锥孔的内表面,各台阶处的退刀槽是为了磨削加工时能够让砂轮顺利退刀,保证加工面的尺寸精度。
在设备选型匹配时,技术人员首先需要确认机床主轴的锥度规格是否为SK40,是否符合DIN69871标准,避免出现锥度不匹配无法装夹的问题。其次需要根据加工的刀具类型、切削参数选择对应规格的刀座,比如装夹立铣刀、面铣刀、钻头等不同刀具时,需要选择对应接口形式的刀座,同时要考虑刀座的悬伸长度,在满足加工深度要求的前提下尽量缩短悬伸量,提升整个刀具系统的刚性,减少切削过程中的变形。换刀过程中,需要保证机械手的夹持位置与刀座法兰的夹持槽对齐,避免夹持偏斜导致刀座掉落或者损伤主轴锥孔,日常维护时需要定期检查刀座锥面是否有磕碰、拉毛的痕迹,键槽是否出现磨损变形,一旦发现损伤需要及时更换,避免影响加工精度或者造成安全事故。
