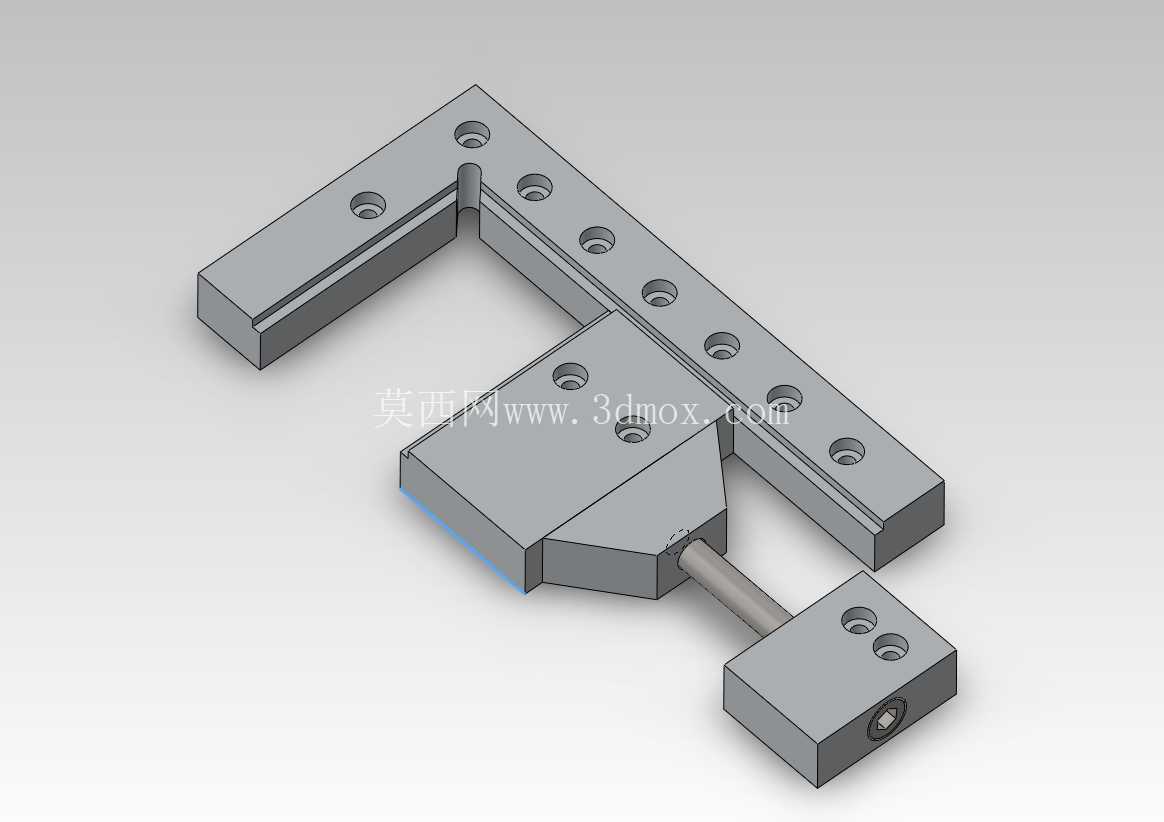

小型铣床配套用迷你夹紧虎钳结构

　　在小型精密零件加工场景中，Sherline这类桌面级小型铣床的工作台装夹空间十分有限，常规机用虎钳体积过大，不仅会占用过多工作台行程，还会因自重偏大影响小型铣床的进给稳定性，这款迷你虎钳正是针对这类小型铣床的装夹痛点开发的配套工装。从安装适配性来看，这款虎钳的安装基准完全匹配小型铣床常见的1-1/2英寸T形槽间距，安装时可直接通过T型螺栓将固定钳体锁紧在工作台T槽内，无需额外制作转接板，安装后钳口平行度可直接依托工作台T槽的加工精度保证，减少了二次找正的辅助工时。

　　从夹紧功能来看，这款虎钳的最大夹紧区域为6.5英寸×3英寸，钳口高度0.725英寸，这个尺寸区间刚好覆盖小型铣床常规加工的零件尺寸范围，无论是小型铝件的飞面、钻孔，还是钢件的轻量铣削，都能提供足够的夹紧力，同时不会因钳口过高导致装夹时零件悬空，避免加工过程中出现振刀问题。从零件加工工艺性来看，这款虎钳的核心零件分为固定钳口和滑动钳口两部分，滑动钳口及配套的传动丝杆零件，可直接采用3英寸×0.75英寸的标准毛坯加工，常规铣床即可完成所有工序，不需要特殊的工装夹具；加工难度最高的固定钳口部分，常规工艺需要8.5英寸×6英寸×1英寸的毛坯，但通过优化装夹工艺，采用两次翻面装夹的方式，仅用5英寸×1英寸的毛坯即可完成加工，大幅降低了材料损耗，也降低了小批量制作时的材料门槛。

　　从结构设计思路来看，这款虎钳没有采用复杂的快换结构或者液压夹紧结构，而是采用最经典的丝杆传动滑动结构，一方面是因为小型铣床的加工负载不大，手动丝杆提供的夹紧力完全满足使用需求，另一方面简单的结构意味着更低的故障率，在桌面级加工场景中，使用者大多是个人爱好者或者小型加工坊的操作人员，简单的结构更便于日常维护，出现卡滞、磨损时仅需更换丝杆或者铜螺母即可快速修复，不需要专业的维修人员。从实际使用场景来看，这款虎钳除了适配Sherline铣床之外，也可以安装在其他同T槽规格的小型磨床、钻床上使用，作为小型零件加工的通用装夹工装，比如加工小型轴类零件的扁位、小型板类零件的外形铣削、小尺寸塑料件的二次加工等场景，都可以快速装夹定位。

　　在安装边界上，这款虎钳安装后突出工作台的高度较低，不会干涉小型铣床的主轴行程，即使主轴下降到最低加工位置，也不会与钳体发生碰撞，同时固定钳体上的安装孔位做了长槽设计，可以根据加工需求调整虎钳在工作台上的安装位置，适配不同长度的零件装夹需求。钳口部分采用平面式设计，没有做齿形结构，避免装夹软质铝件或者铜件时在零件表面留下压痕，如果需要装夹异形零件，也可以自行在钳口上加工适配的型面，或者加装软钳口，拓展装夹范围。滑动钳体的导轨部分采用一体式L型导轨结构，与固定钳体的导轨面配合间隙可以通过侧边的顶丝调整，长期使用出现磨损后，可以通过调整顶丝减小配合间隙，保证钳口的平行度，延长虎钳的使用寿命。丝杆部分采用标准的#10-32螺纹，属于通用英制螺纹规格，丝杆磨损后可以直接采购标准件替换，不需要单独定制加工，进一步降低了后期维护成本。
