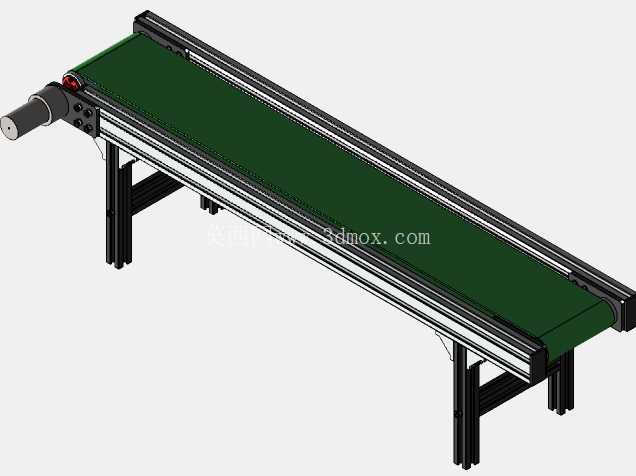

小型铝型材框架平皮带迷你输送装置

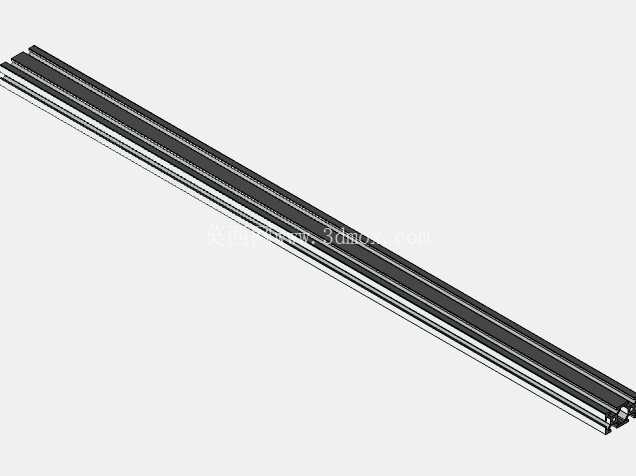

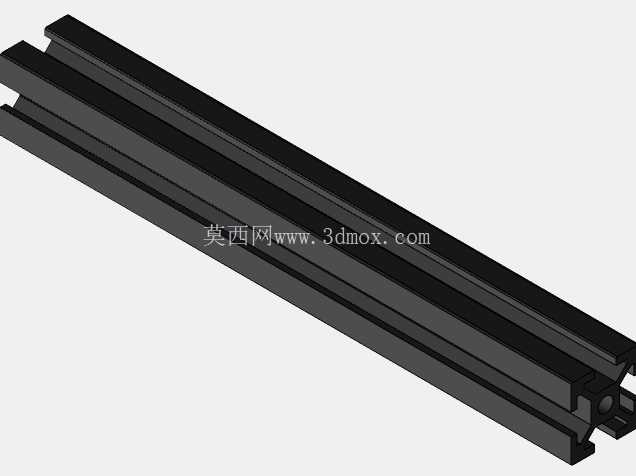

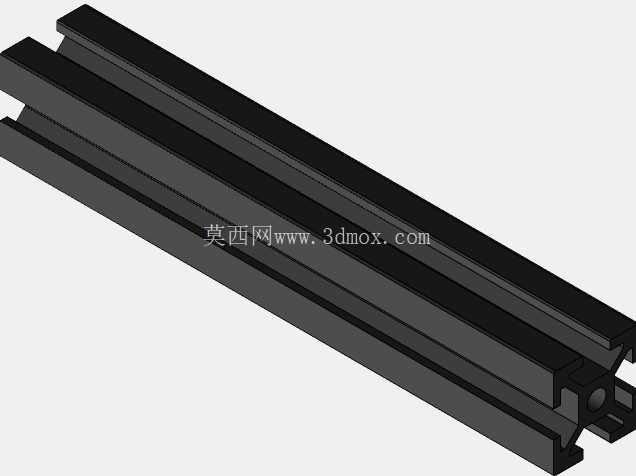

　　这款小型平皮带输送装置，在3C电子零部件装配、小包装食品分拣、实验室样件转运这类对输送线占地要求严苛的场景里适配度极高，不像大型输送线动辄数米的占地，它的紧凑结构刚好能嵌入工位之间的狭窄空隙，完成相邻工序间的短距离物料传递，不会占用过多车间有效作业面积。从结构设计逻辑来看，机架全程采用标准工业铝型材拼接，没有采用焊接钢架的方案，核心是考虑到小型输送设备经常需要根据工位布局调整长度、高度的需求，铝型材的T型槽结构可以随意调整支腿安装位置、侧装附件的固定点位，后期改造成本极低，不需要额外做焊接、喷漆等二次加工，型材表面的阳极氧化层也能应对车间日常的油污、轻微摩擦，长期使用不会出现锈蚀掉漆的问题。

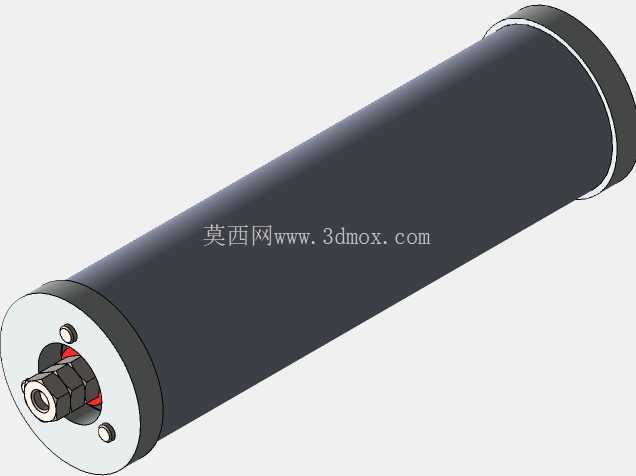

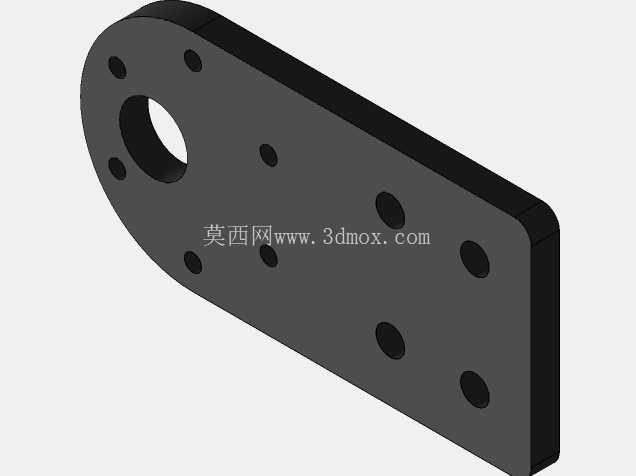

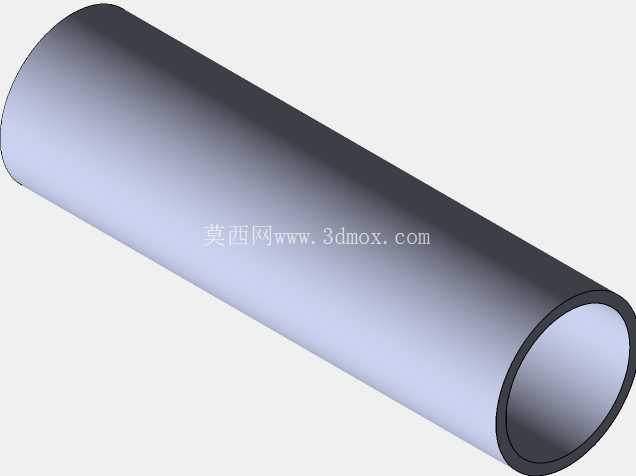

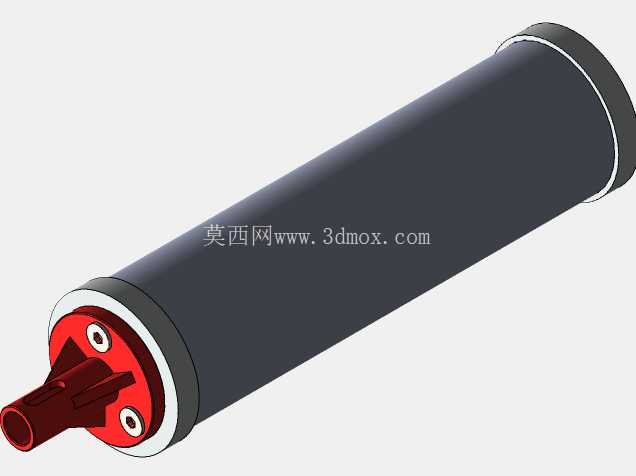

　　驱动端采用侧装式直流减速电机直连主动滚筒的布局，没有额外加装链传动或者同步带传动结构，一方面是缩小了驱动端的整体外伸尺寸，避免电机突出机架过多影响周边设备排布，另一方面直连传动的传动效率更高，没有中间传动环节的能量损耗，针对小型轻载输送场景完全够用，日常维护只需要定期检查电机固定螺丝的松紧度即可，不需要频繁调整传动件的张紧度。主动滚筒和从动滚筒都采用了腰鼓形加工设计，这个细节是很多新手设计小型皮带线容易忽略的点，腰鼓形辊面可以让平皮带在运行过程中自动对中，大幅降低皮带跑偏的概率，不需要额外加装过多的皮带挡边结构，减少皮带边缘和机架的摩擦损耗，延长皮带的使用寿命。

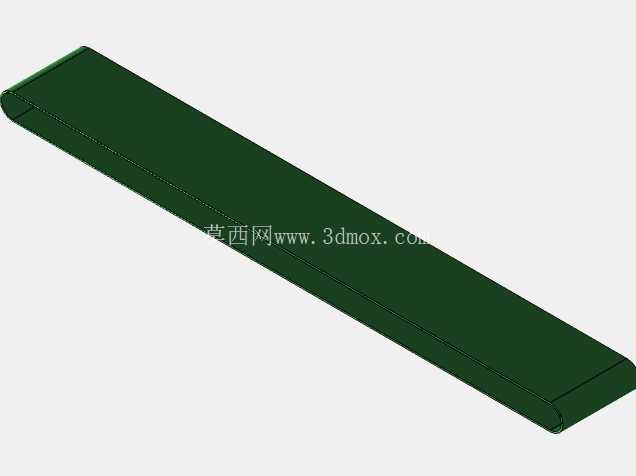

　　从动端内置了螺纹张紧结构，调整皮带张紧度的时候只需要拧动两端的调节螺丝，就能同步拉动从动滚筒位移，不需要拆解机架其他部件，张紧调节的精度可以控制在毫米级，避免出现两端调节量不一致导致皮带偏斜的问题。皮带选用的是深绿色PVC平皮带，表面摩擦系数适中，既可以保证输送过程中纸质包装盒、小型塑料零件、金属冲压小件不会和皮带出现打滑，又不会因为摩擦力过大导致物料堆积时无法顺利在末端滑落，皮带厚度控制在2mm左右，兼顾了柔韧性和横向挺度，绕经小直径滚筒的时候不会出现明显的弯折应力，长期运行不会产生皮带分层的问题。

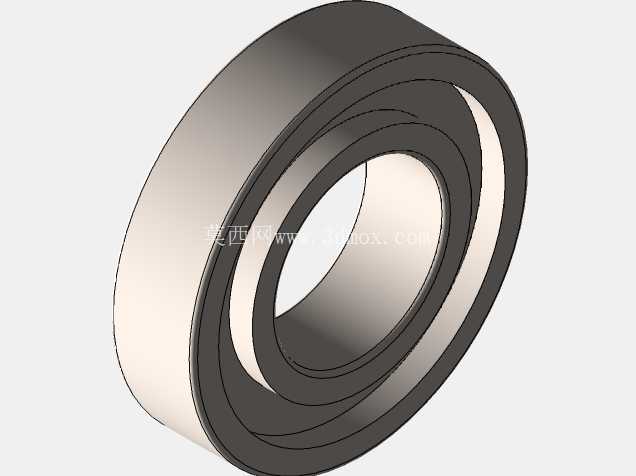

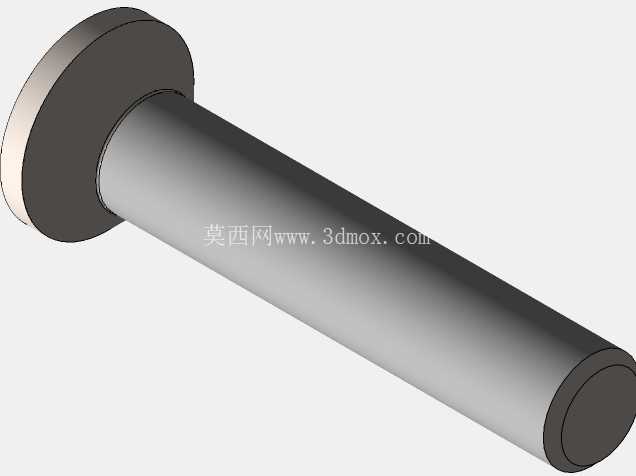

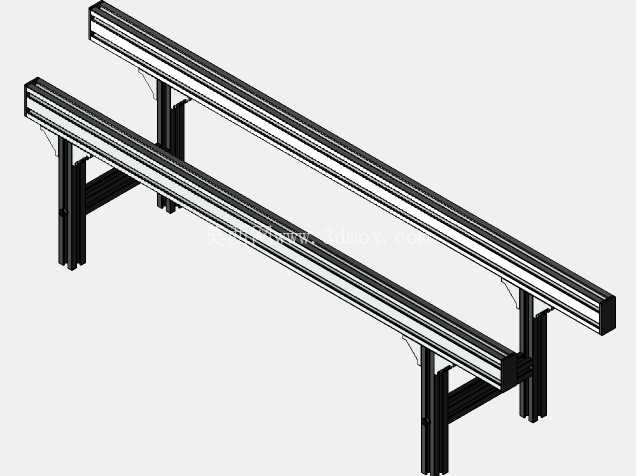

　　支腿部分采用和机架同规格的铝型材制作，底部可以选配脚杯或者脚轮，安装脚杯的时候可以通过螺纹调节支腿高度，适配不同高度的对接工位，保证输送面和前后工位的作业面齐平，避免物料转运时出现卡滞；如果安装脚轮，就可以灵活移动整个输送装置，在多品种小批量的柔性生产场景里，可以快速把输送线移动到需要的工位，不用做固定安装。整个设备的安装边界控制得非常规整，所有外露部件都没有超出机架的外轮廓，驱动电机的外伸尺寸也做了限位，安装时只需要预留出接线的空间即可，不需要额外预留操作维护的大空间，在桌面级小型自动化设备配套、教学实验台搭建、个人工作室小型工件转运这类场景里，这种紧凑设计的输送装置比常规标准输送线的适配性更强。设计过程中也充分考虑了运行噪音的问题，所有滚筒的转轴都采用了带密封的深沟球轴承，转动阻力小，运行时的噪音可以控制在60分贝以内，不会对车间作业环境造成噪音污染，适合在对噪音有要求的洁净车间、实验室内使用。另外机架两侧的铝型材槽内可以随意加装光电传感器安装支架、物料挡条、导向护栏等附件，不需要额外打孔，用户可以根据自己的实际输送需求做功能扩展，比如加装计数传感器统计输送工件数量，加装导向护栏让物料沿固定路径输送，加装末端挡块实现物料的定点停留，扩展灵活度非常高。
