锻造坯料倾斜输送上料装置结构

在锻造车间的坯料预处理工序段，这类倾斜式输送装置承担着将散状锻造坯料从低位周转区域定向输送至锻压设备进料工位的核心衔接作用，区别于常规水平输送设备，其倾斜布置的结构能够在有限车间占地内完成坯料的高程提升，省去了中间人工转运或多段水平输送转接的冗余环节，适配模锻锤、热模锻压力机等设备的连续上料节拍需求，尤其适合轴类、块类短尺寸锻造坯料的批量输送作业，避免坯料在转运过程中出现散落、磕碰导致的表面氧化层脱落不均或坯料定位偏差问题。

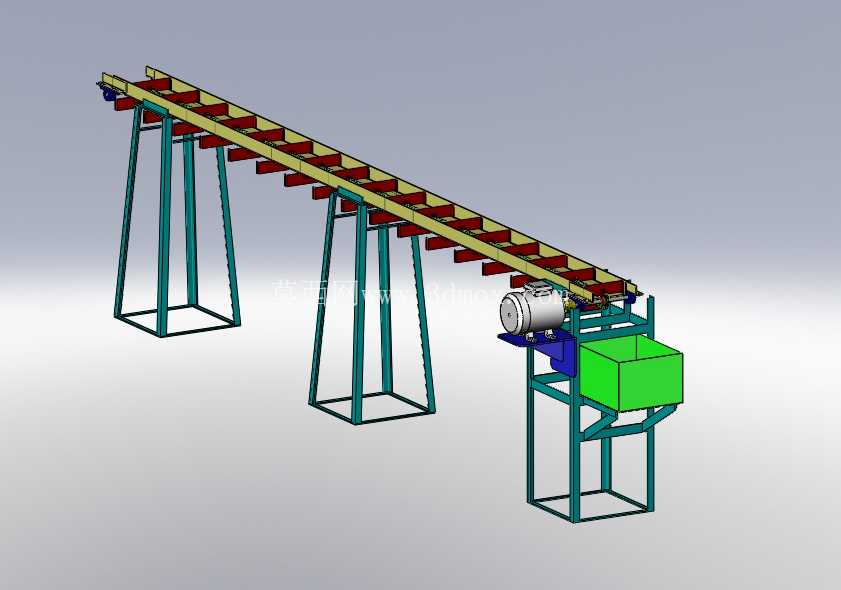

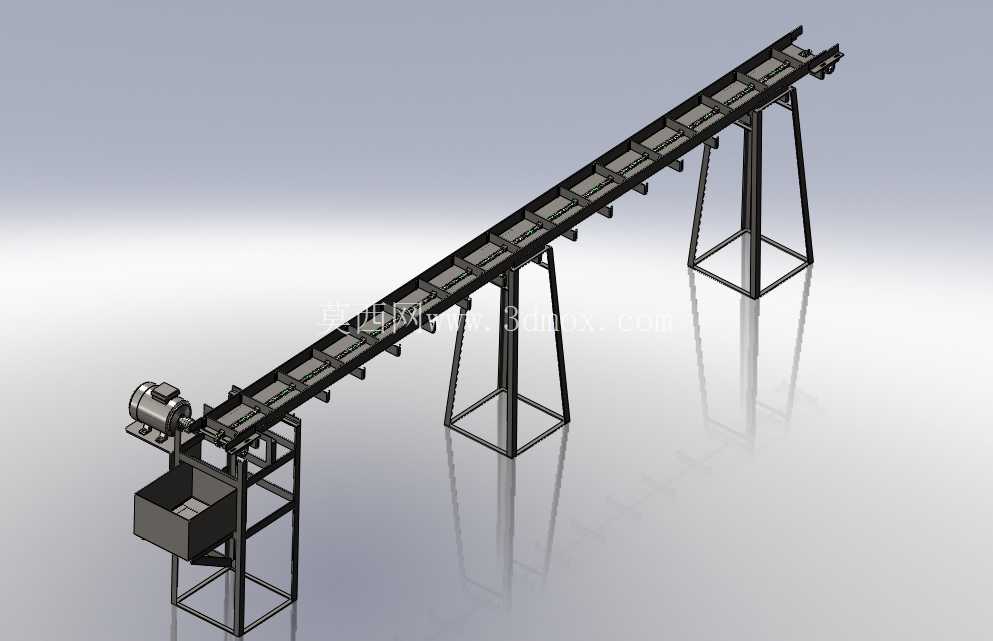

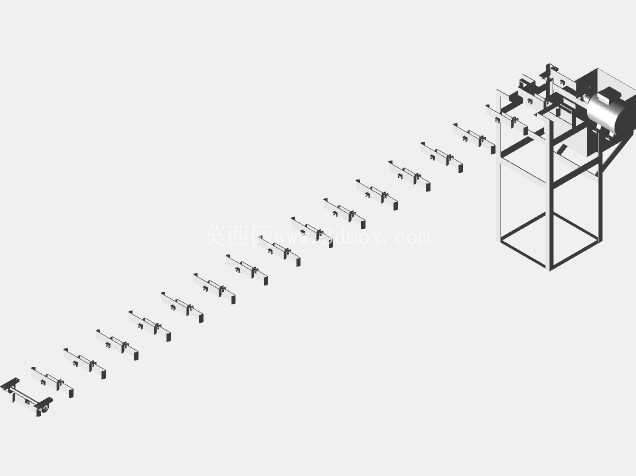

从结构组成来看，整套装置采用方管焊接成型的梯式机架作为承载主体，机架底部设置方形安装底座，可通过膨胀螺栓直接固定在车间硬化地面上，无需额外浇筑混凝土基础，安装时需保证机架倾斜角度与水平面夹角控制在32度至38度区间，角度过小会导致输送槽内坯料下滑速度过快冲出末端料斗，角度过大则会增加驱动端的负载扭矩，造成电机过载。机架上段承载封闭槽式输送轨道，轨道内侧等距布置拨料块，相邻拨料块的间距根据常见锻造坯料的长度设置为120mm，能够保证单块坯料稳定卡在两个拨料块之间，不会在输送过程中出现回滑，输送槽的侧壁高度设置为80mm，可阻挡直径60mm以下的棒料或块料从侧边滚落。

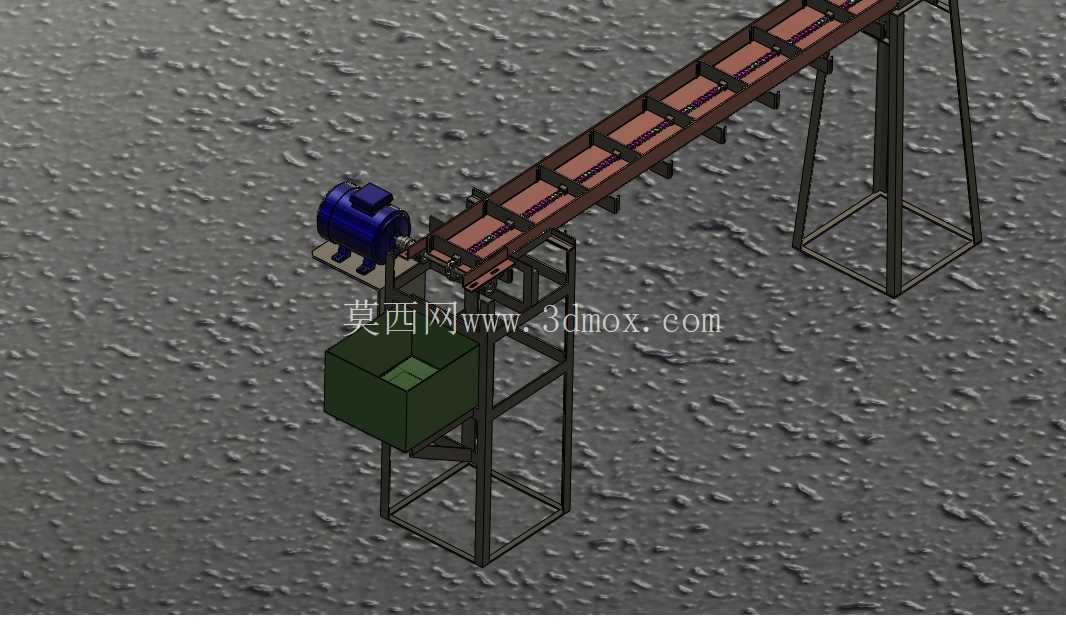

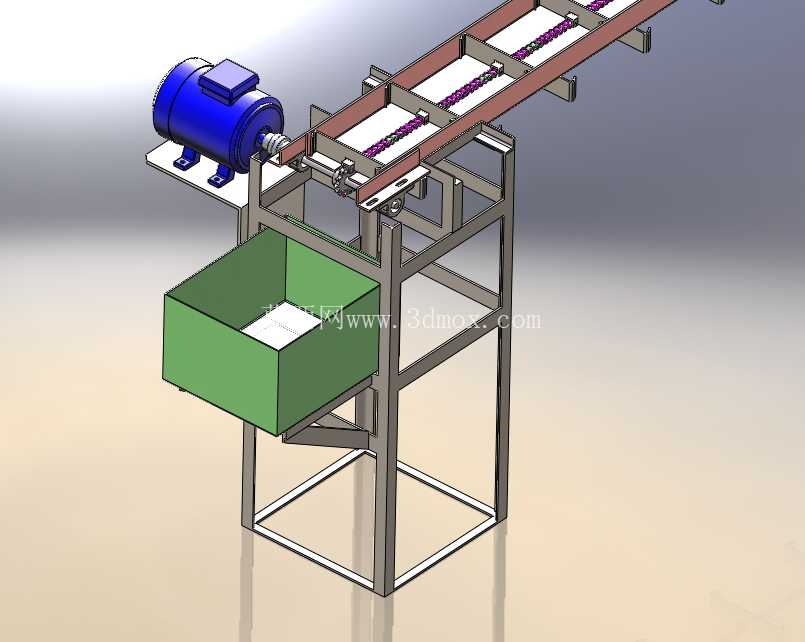

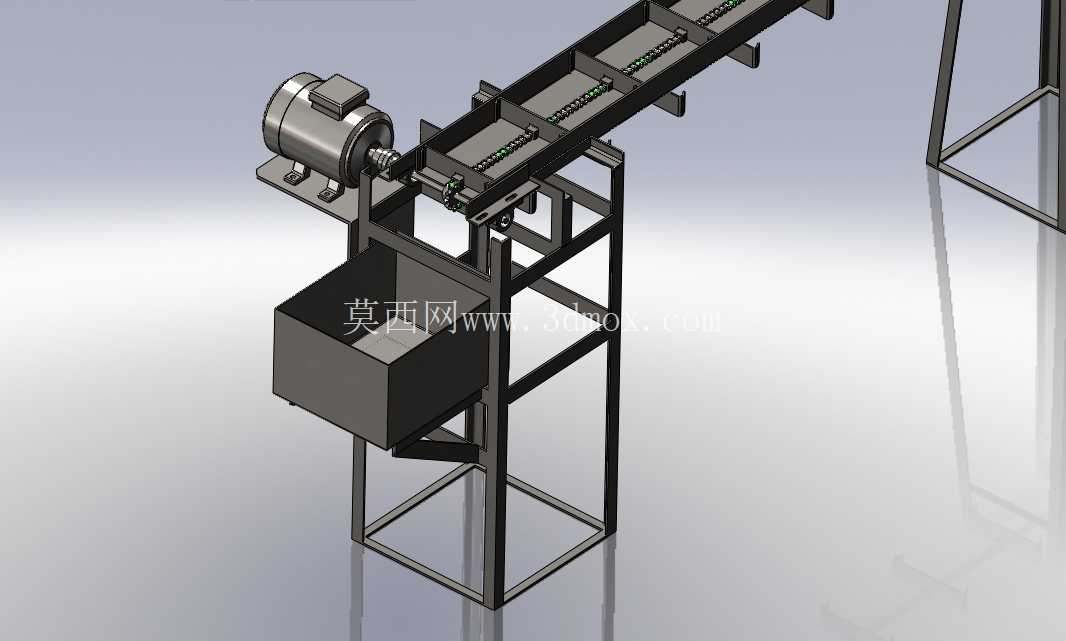

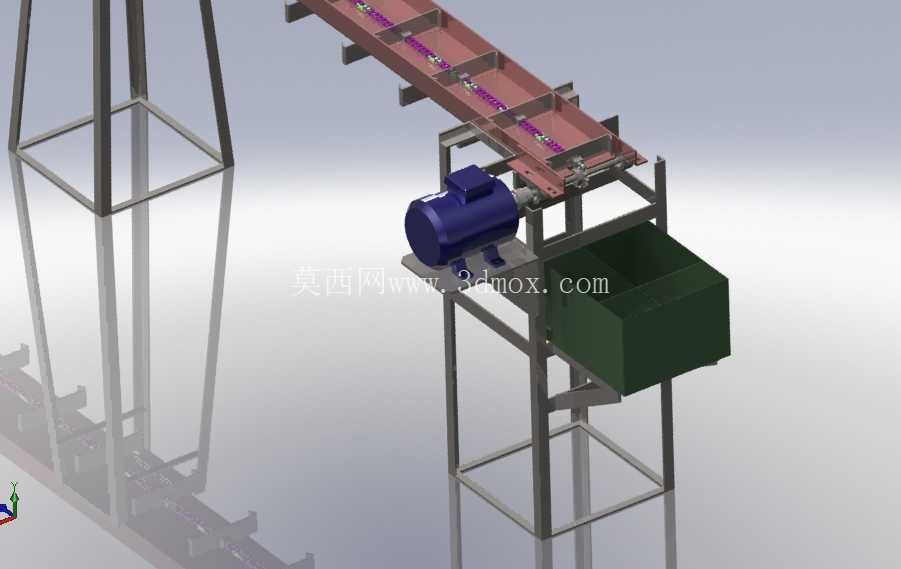

驱动单元布置在机架上部的电机安装平台上，采用卧式安装的异步电机通过联轴器直接连接输送机构的主动辊轴，省去了链传动或带传动的中间传动环节，减少了日常维护时的张紧调整工作量，电机安装平台下方设置加强筋板与机架主立柱焊接，可抵消电机启动时的反向扭矩，避免机架出现共振晃动。装置下端设置敞口式接料斗，料斗采用5mm厚钢板焊接成型，料斗的进料侧宽度比输送槽宽度宽200mm，方便车间操作人员或前置上料机械手将批量坯料倒入料斗内，料斗底部设置倾斜导料板，导料板角度设置为45度，可保证坯料自动滑入输送槽的下端进料位置，无需人工辅助拨料。

设计过程中需要重点核算输送槽的运行线速度，常规锻造工序的上料节拍为每分钟8至12件，对应输送线速度设置为0.12m/s即可满足需求，速度过快会导致坯料到达末端时冲击力过大，砸伤后续工位的定位夹具，速度过慢则无法匹配锻压设备的打击节拍，造成设备空转等待。机架的主立柱采用40*40*3mm的方管制作，斜向支撑采用30*30*2mm的方管，整体焊接完成后需要做去应力退火处理，避免长期受交变载荷出现焊接部位开裂，输送槽的底板采用3mm厚的耐磨钢板制作，表面做淬火处理，硬度达到HRC45以上，可抵御锻造坯料长期摩擦造成的磨损，延长设备的无故障运行周期。

安装边界方面，整套装置的水平投影长度约为2.4m，垂直提升高度约为1.5m，机架左右两侧需要预留至少600mm的维护空间，方便操作人员定期检查拨料块的紧固螺栓、给主动辊轴的轴承加注润滑脂，接料斗位置的操作侧需要预留1m的操作空间，方便操作人员补充坯料。装置的末端出料口位置需要与锻压设备的进料导槽精准对接，出料口的高度比导槽进料端高20mm，两者之间的间隙控制在10mm以内，避免坯料输送过程中卡在间隙位置。在实际使用场景中，这类输送装置还可适配热处理工序的坯料输送，只需将输送槽的材质更换为耐热钢，即可输送400摄氏度以下的预热坯料，减少坯料从加热炉到锻压设备过程中的温度损失，保证锻造温度的一致性。

结构细节上，输送槽的两侧设置可调节的侧挡板，挡板通过腰型孔固定在输送槽侧壁上，可根据输送坯料的直径调整挡板之间的有效宽度，适配不同规格的坯料输送需求，无需更换整套输送槽。主动辊轴和从动辊轴的两端均采用带座外球面轴承，具备自动调心功能，可抵消安装过程中出现的少量同轴度误差，降低轴承的异常磨损。从动辊轴的一端设置张紧调节机构，通过调整螺栓可改变从动辊轴的位置，调整输送链条或输送带的张紧度，保证运行过程中不会出现打滑现象。接料斗的底部设置可开合的卸料口，当需要更换输送坯料规格或清理料斗内残留的氧化皮时，可打开卸料口快速清理，无需操作人员探身到料斗内部作业，降低清理作业的安全风险。
