小型铝型材平皮带输送线

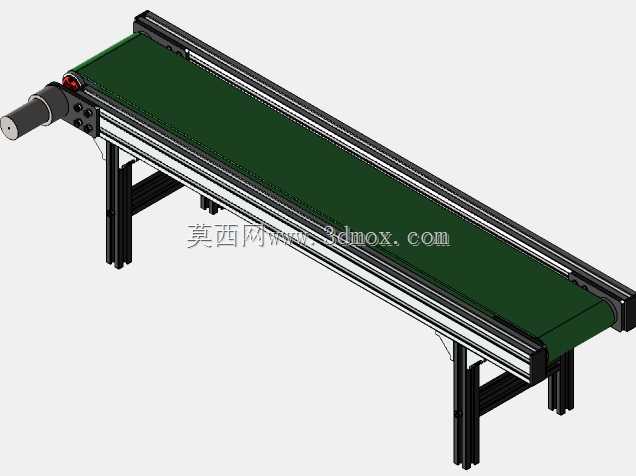

　　这套小型平皮带输送线的三维结构，主要面向车间内短距离、轻负载、节拍灵活的工件转运场景。它不是重型矿用或整箱物流输送设备，而是更靠近装配工位、检测工位、包装工位旁的辅助输送单元，常见于3C小件装配、小五金加工、注塑件出料、实验室样品流转以及机床上下料衔接。实际布置时，这类设备往往承担“把工件从一个作业点平稳送到下一个作业点”的任务，例如将加工后的小型零件从设备出料口移到检验台，或将待装配零件按固定方向送入人工/自动工位。

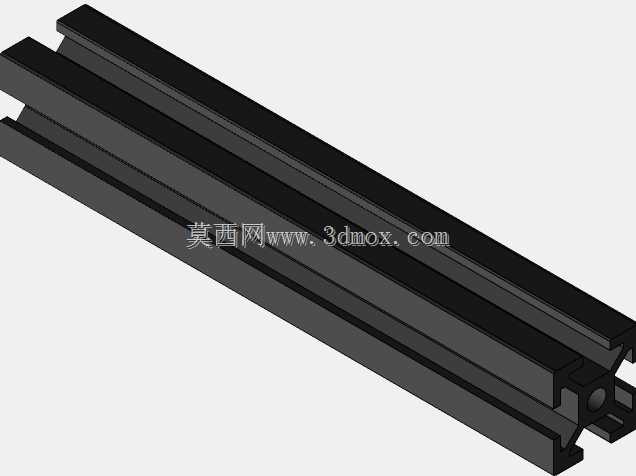

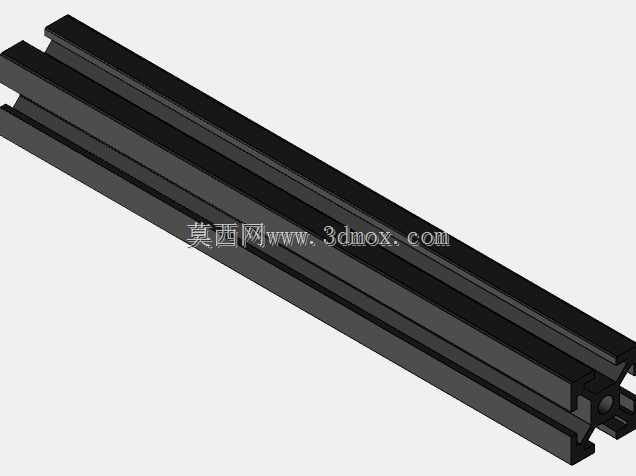

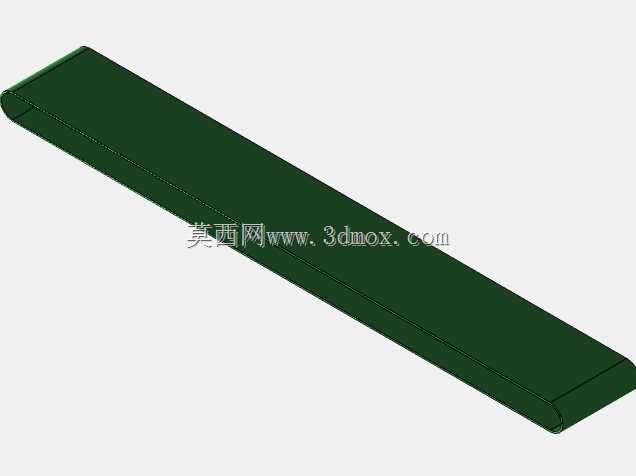

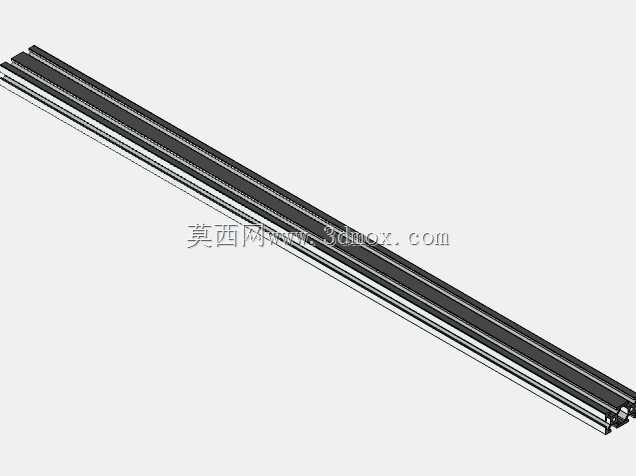

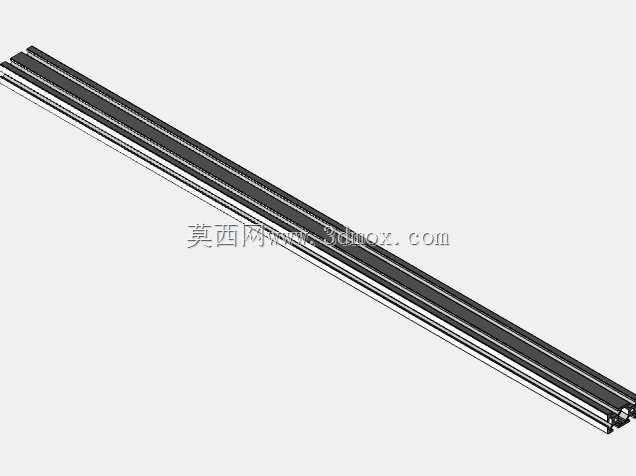

　　从结构上看，输送主体采用窄长型平皮带承载面，皮带颜色为深绿色，表面平整，适合放置底面相对规则的小型盒件、板件、塑料件或金属件。皮带两侧由铝型材框架约束，型材槽口既承担机架连接功能，也为传感器、挡停机构、导向条、护边或工位附件提供安装位置。这种设计的好处在于，现场不需要大量焊接改制，若输送方向、挡停位置或检测点发生变化，可通过型材槽内紧固件进行调整，比较适合多品种、小批量生产环境。

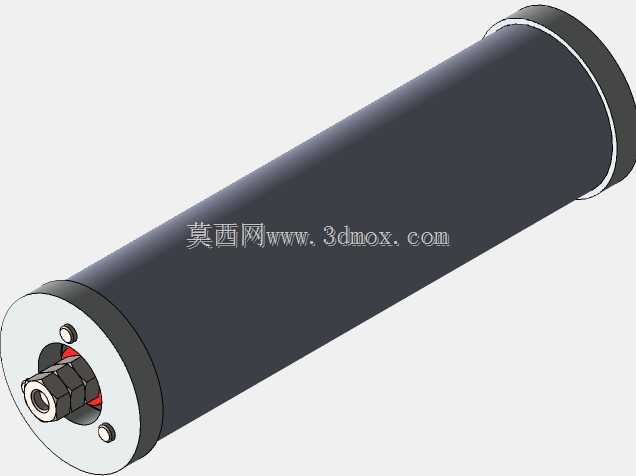

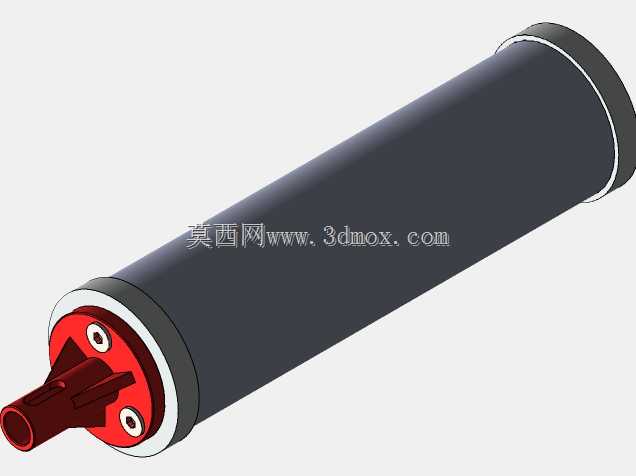

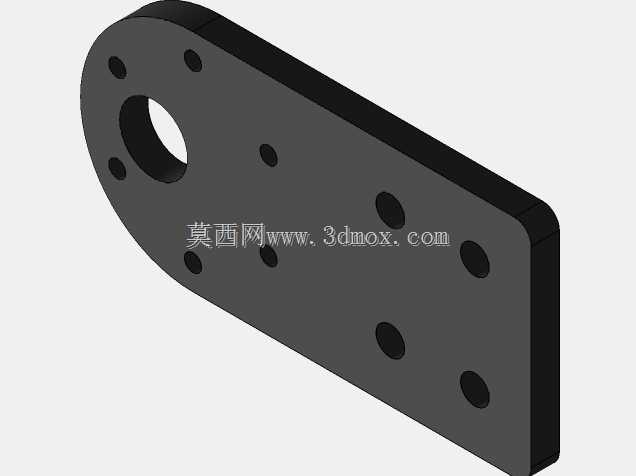

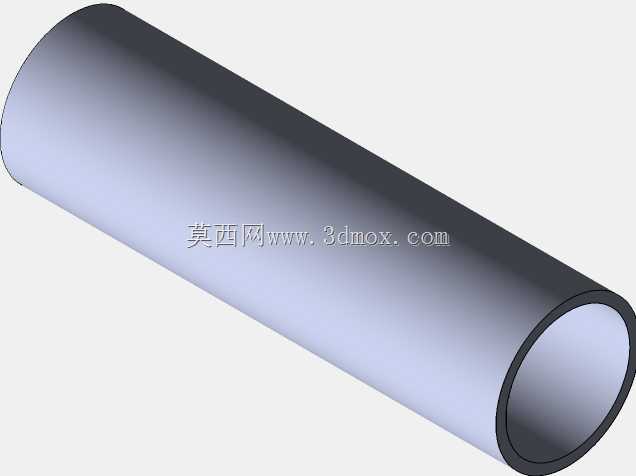

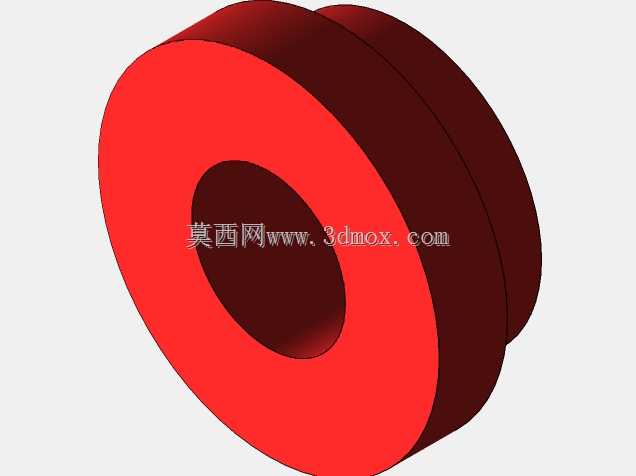

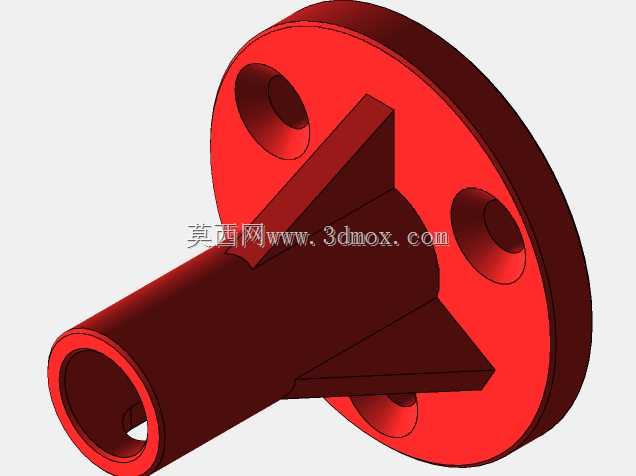

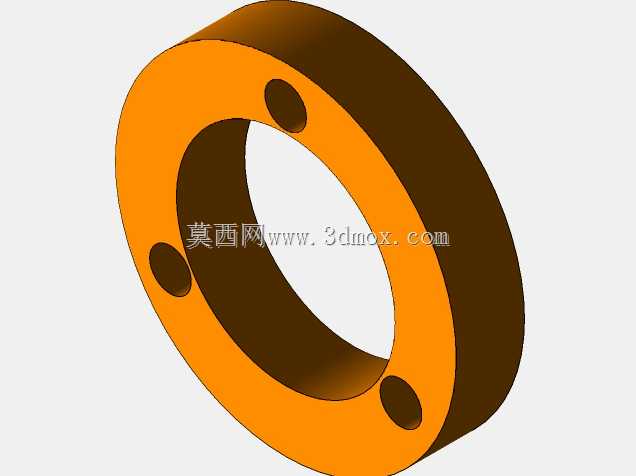

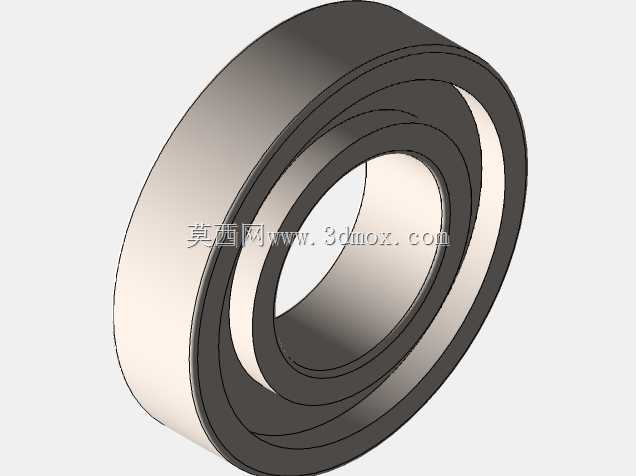

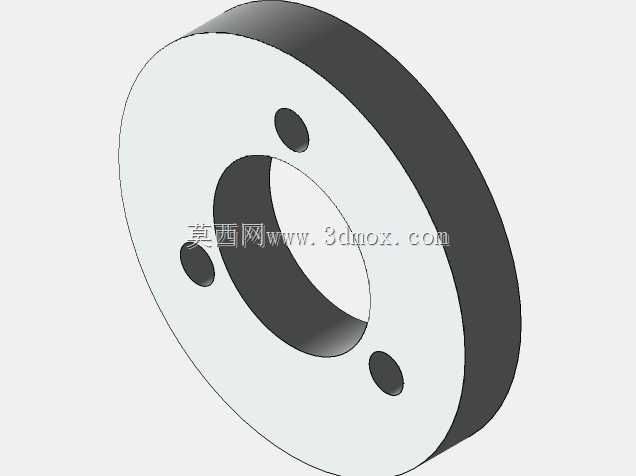

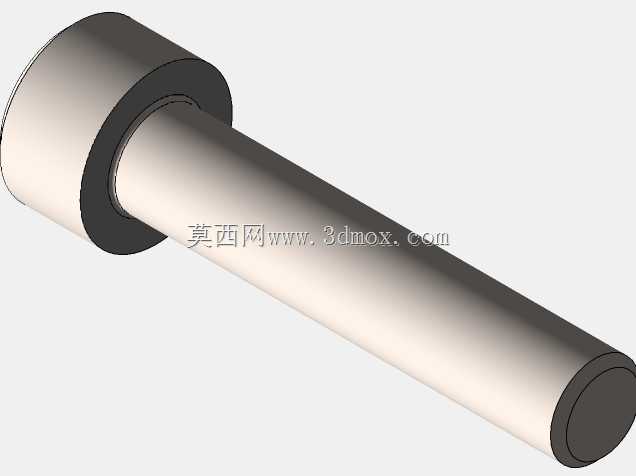

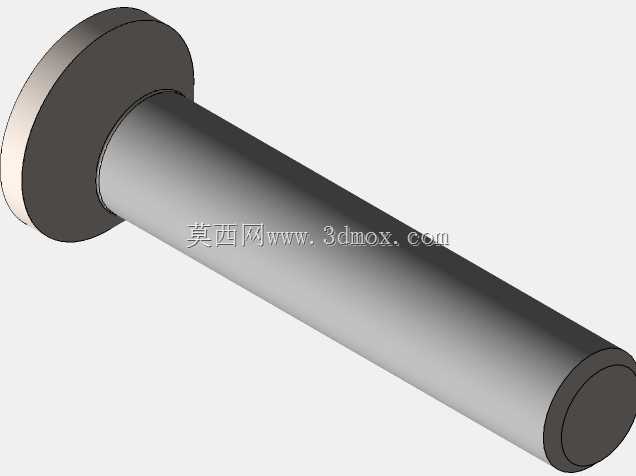

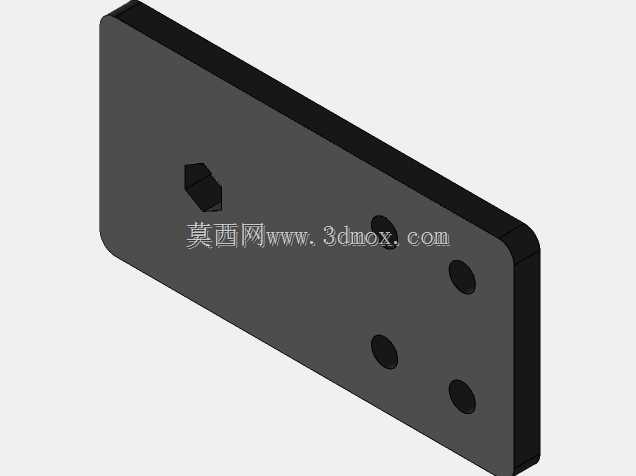

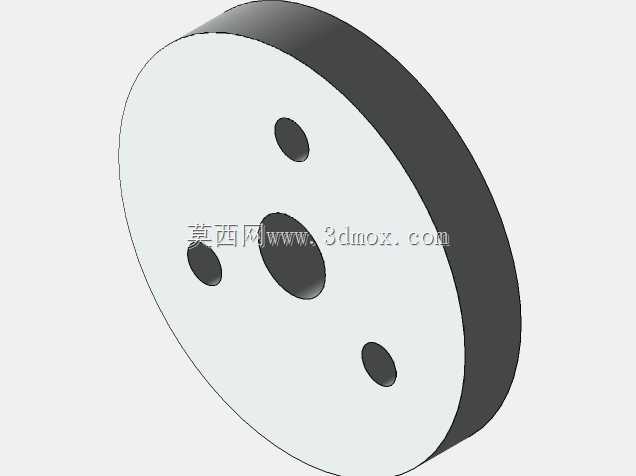

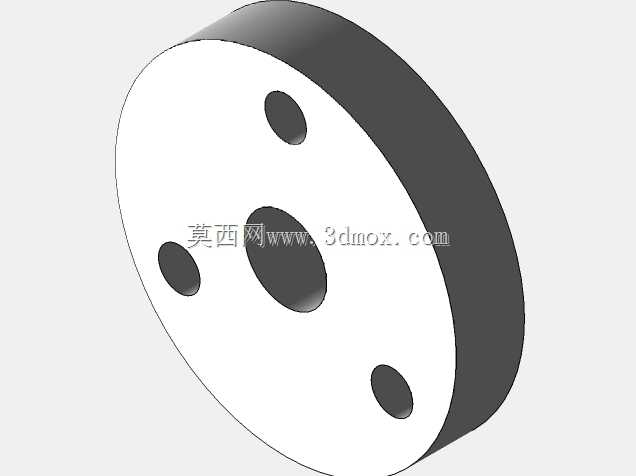

　　驱动端布置在输送线一侧，采用电机经减速后带动主动辊筒的方式。端部辊筒与皮带之间依靠摩擦传递动力，张紧结构通常集成在辊筒座或端部框架上，用于补偿皮带伸长并调整跑偏。从动端则承担回转和张紧微调作用，维护时可松开端部固定件，调整辊筒中心距，使皮带获得合适预紧力。对于轻载输送而言，这种结构比链板、滚筒或网带方案更简单，运行噪音更低，皮带面也更容易清洁。

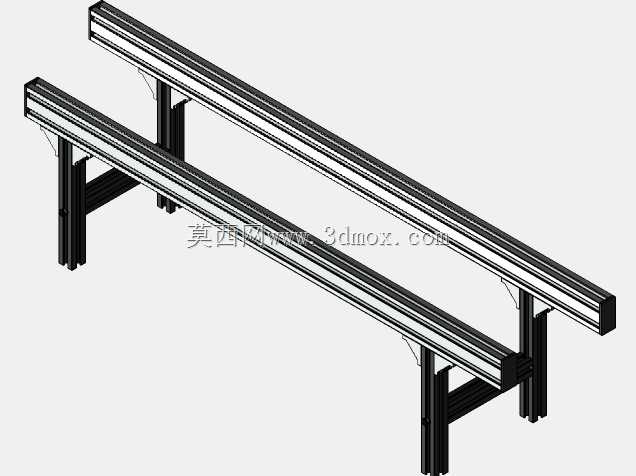

　　支撑腿采用立式支腿与横向连接结构组合，支腿位置靠近输送线两端及中段，以保证长框架在承载时不产生明显挠曲。支腿底部预留与地面或设备支架连接的固定界面，实际安装时可配合地脚杯、脚轮或过渡支架使用。若设备需要固定在自动化产线中，地脚杯可提供高度微调；若需要频繁移动，可换成带刹车脚轮，但在高速或精定位场景下仍建议刚性固定，避免皮带运行时机架晃动影响工件姿态。

　　外形边界方面，该模型呈现的是窄幅、长条、低位布置的输送线，宽度方向主要由皮带有效宽度、两侧铝型材边框及端部驱动组件决定；长度方向则由主动辊筒、从动辊筒中心距和皮带回转段决定；高度方向包含皮带承载面、支腿以及驱动电机外伸尺寸。进行产线布局时，不能只统计皮带平面的长宽，还需要在驱动端预留电机和接线空间，在两侧预留维护、张紧和传感器安装空间。若与机床、振动盘、包装机或工作台对接，应重点核对输送面高度、工件过渡间隙以及皮带运行方向，避免小件在交接处卡滞。

　　设计思路上，这类迷你输送线强调模块化和轻量化。铝型材框架负责直线导向与附件扩展，平皮带负责连续输送，端部辊筒负责动力传递与张紧，支腿负责高度支撑。各部分功能边界清晰，便于在三维软件中检查干涉，也便于后续按现场需求改长度、宽度或高度。对于需要在设备内部嵌入输送段的场合，可将支腿取消，直接把框架安装到主机架上；对于需要人工接料的场合，则可增加接料斗、挡边或导向栏。

　　工件在皮带上的稳定性取决于底面接触面积、输送速度和启停加速度。模型本身适合轻载、低速、连续运行工况，若用于输送较重零件，应复核皮带拉力、辊筒直径、电机扭矩、支腿刚度以及型材截面规格。若需要实现计数、到位检测或与自动机构联动，可在型材侧面安装光电传感器，在皮带末端设置挡停块；若工件有定位要求，还可增加可调导向条，使工件沿固定路径通过。

　　整体来看，该结构把小型输送设备所需的承载、驱动、张紧、支撑和扩展接口集中在一套简洁框架内，适合作为自动化生产线的基础输送模块，也适合作为单机设备出料、工位间转运和人工装配辅助线使用。
