电磁驱动计量加药泵三维结构设计

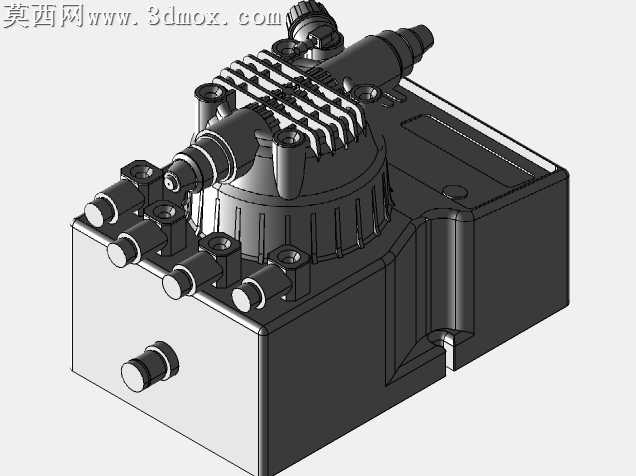

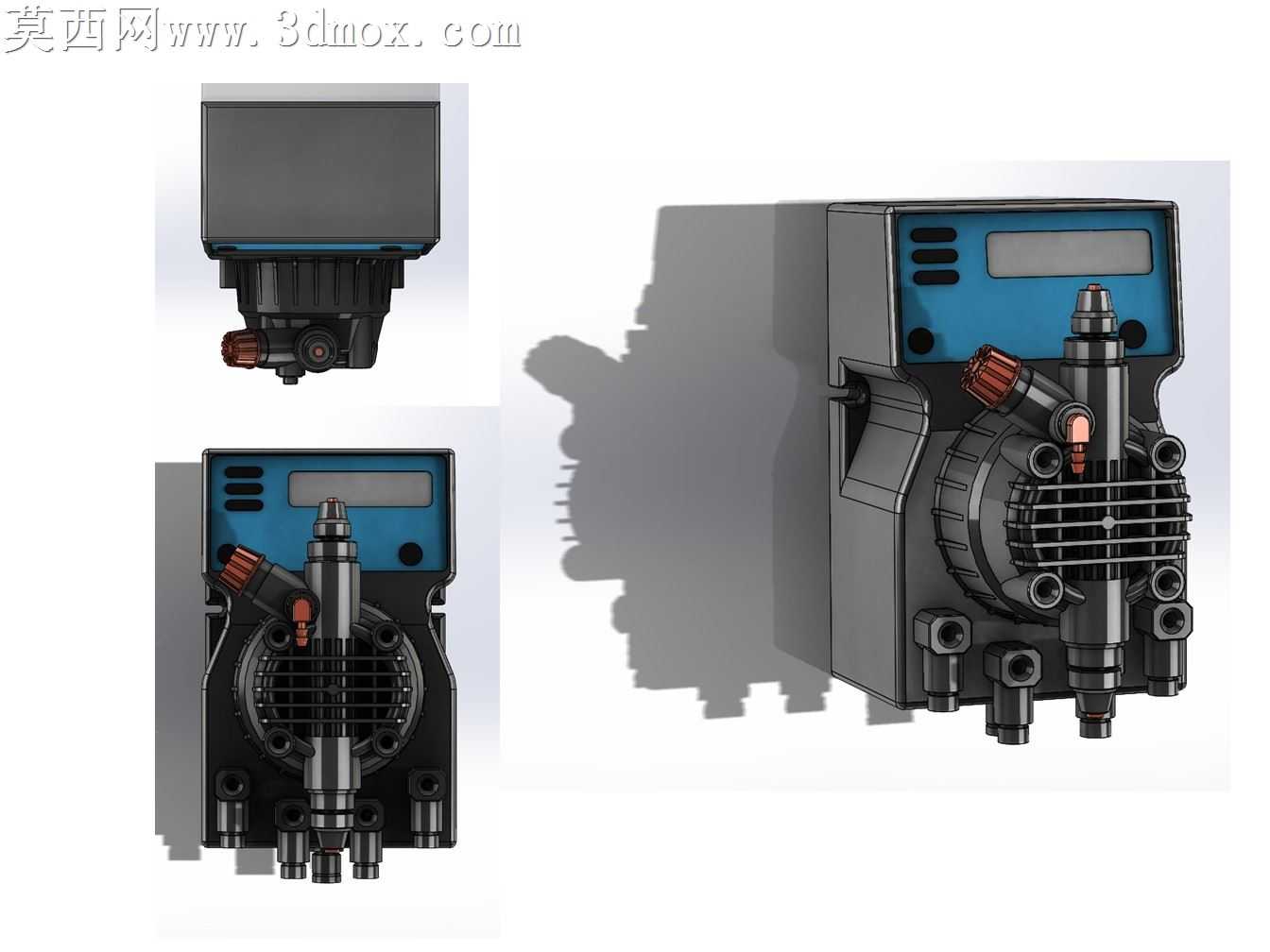

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循计量加药泵的实际工程尺寸比例，对各功能模块进行独立建模后完成总装配约束，确保各部件配合关系符合实际产品的装配逻辑。模型整体分为电控驱动单元、泵头计量单元、管路接口单元三个核心模块，电控单元部分还原了带数显面板的控制盒结构，对盒体表面的散热格栅、操作旋钮、显示窗口的细节做了精细化建模，旋钮表面的防滑纹理、接口处的密封凸台都做了对应结构还原，保证外观辨识度与实际产品一致。泵头计量单元作为核心功能部分，对隔膜腔、单向阀组、流量调节组件的结构做了完整复刻，泵头表面的散热筋条、紧固件安装孔位、进出液接口的螺纹结构都按照实际加工特征完成建模，清晰展现隔膜式计量泵的流体通路结构与动力传递路径。材质渲染阶段，针对不同部件的实际材质做了对应材质球赋予，电控盒外壳采用哑光工程塑料材质，调整了表面粗糙度与漫反射参数还原工业塑料的哑光质感；泵头部分采用耐腐工程塑料与金属嵌件结合的材质表现，金属接头部分赋予金属材质并调整反射参数，还原机加工金属件的光泽质感；密封件、调节旋钮部分采用橡胶类材质参数，还原软质材料的表面质感。渲染过程中采用工作室三点布光方案，主光提供主要照明勾勒产品整体轮廓，辅光消除暗部死黑展现结构细节，轮廓光分离产品与背景突出立体感，同时添加了柔和的地面阴影增强模型真实感。设计过程中重点考量了加药泵的实际功能结构，对药剂流经的通路、流量调节的操作结构、电控与泵体的连接密封结构都做了准确还原，既保证模型外观的写实度，也完整呈现了电磁计量加药泵的内部结构逻辑与外部装配特征，可用于产品结构展示、原理演示等相关场景使用，各部件建模保留了可编辑的参数特征，方便后续进行结构调整与方案优化。
