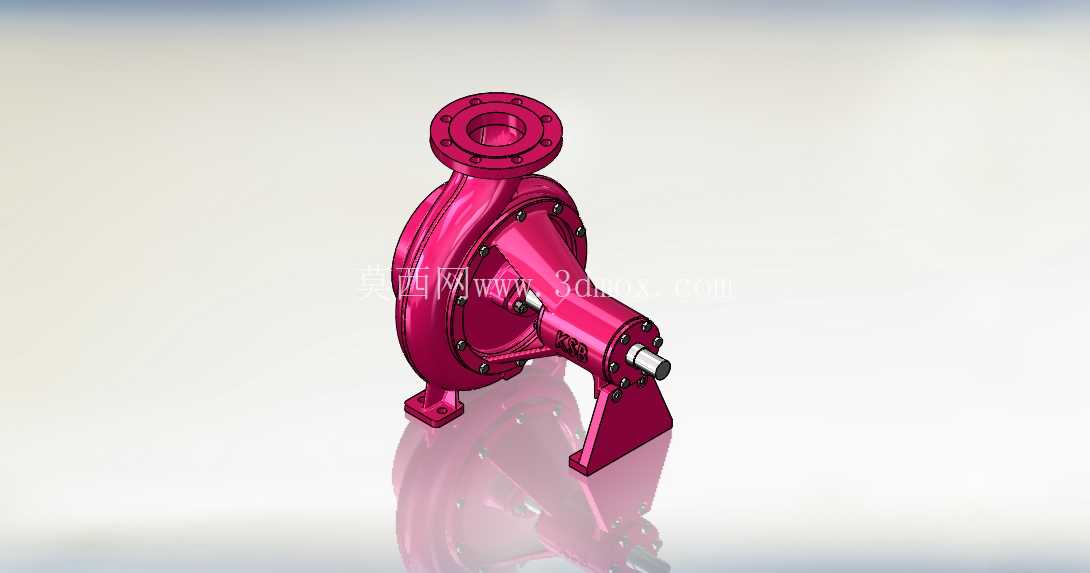

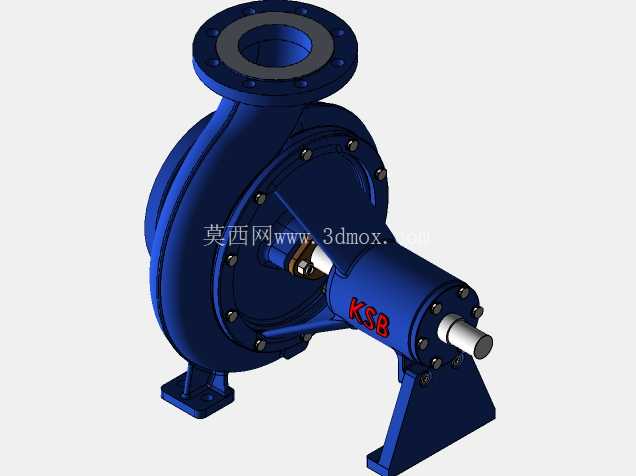

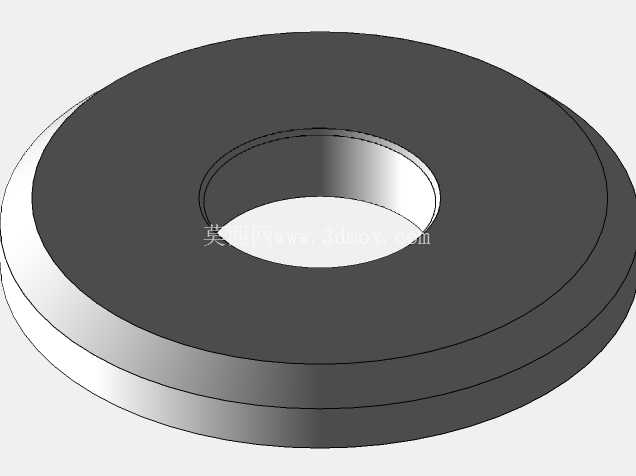

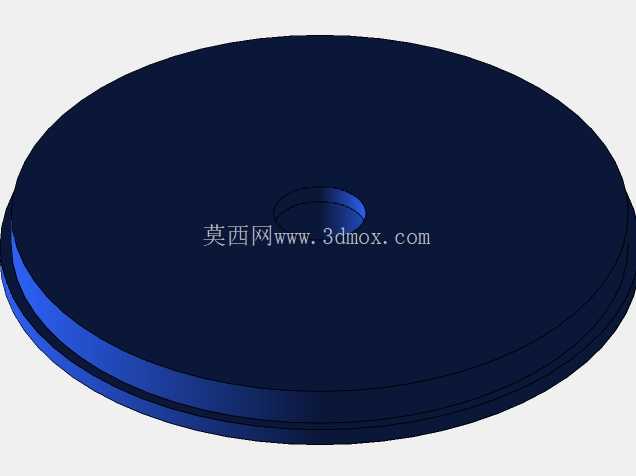

卧式单级离心泵结构设计三维数模

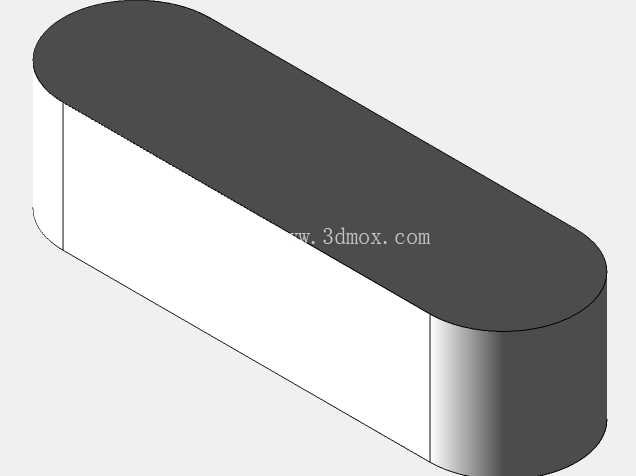

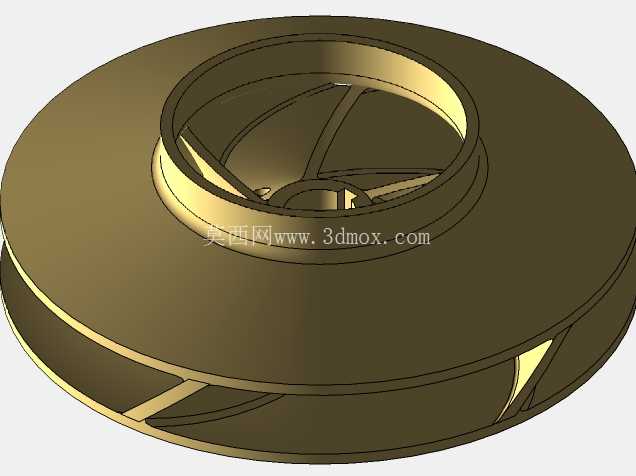

　　泵脚的安装孔位间距、孔径尺寸参考通用卧式离心泵的安装基座规范做了适配，安装时可直接固定在混凝土基础或钢制机座上，安装面的平面度要求在建模时做了基准约束，避免安装后出现泵轴与电机轴不同心的问题，降低运行时的振动与密封件磨损风险。从功能结构设计来看，泵体采用后开门式结构设计，后期检修维护时无需拆卸进出口管路和电机，只需拆开泵盖与泵体的连接螺栓，即可抽出叶轮、轴封组件等易损件做更换，大幅缩短现场检修的停机时间。叶轮采用闭式叶轮结构，流道做了顺滑过渡处理，建模时对叶片的进出口安放角做了合理取值，兼顾输送效率与抗气蚀性能，叶轮与泵轴采用键连接加锁紧螺母的固定方式，可承受额定转速下的扭矩传递，避免运行时叶轮松动。在市政供水、工业循环水系统、化工流体输送、农田排灌等场景中，卧式单级离心泵是应用覆盖面极广的流体输送核心设备，本次完成的三维结构设计，完全围绕实际工程安装与运行需求展开，从结构合理性、安装适配性、运行可靠性多个维度做了细节落地。从实际使用场景来看，这类离心泵主要承担清水或物理化学性质近似水的介质输送任务，进出口法兰的通径、压力等级匹配常规管路系统的连接标准，可直接对接现有工业管路、市政供水管网的法兰接口，无需额外做转接结构设计，减少现场安装的改造成本。

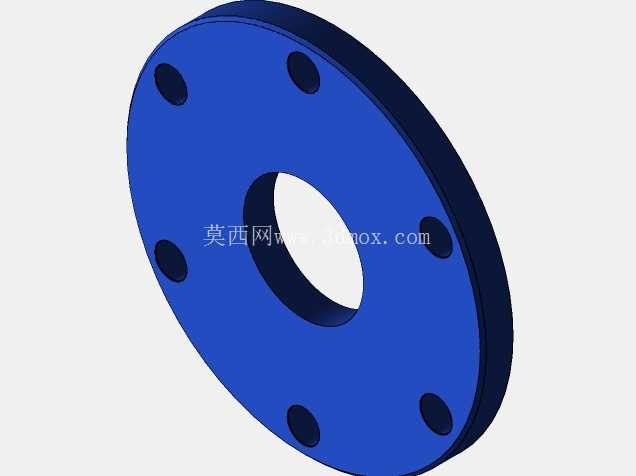

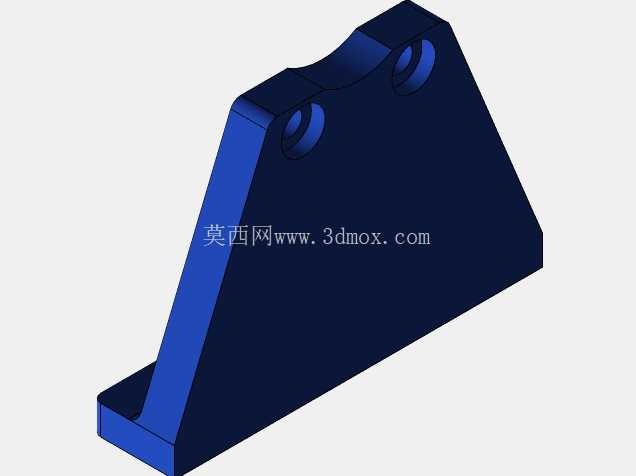

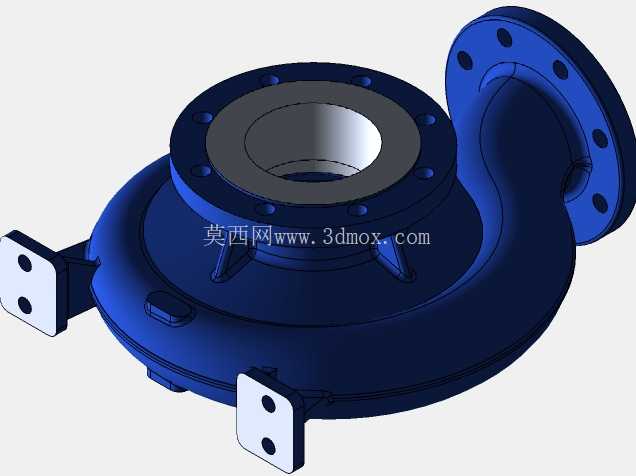

　　泵轴的支撑采用两端轴承布置结构，建模时预留了轴承安装位、润滑腔空间，可适配深沟球轴承或角接触球轴承的安装，承受运行过程中的径向力与残余轴向力，保证轴系运行的稳定性。轴封位置预留了机械密封或填料密封的安装空间，可根据不同输送介质的特性、现场密封要求灵活选择密封形式，适配不同工况的使用需求。进出口法兰分别布置在泵体的轴向与顶部方向，进口采用水平轴向接入，可降低介质进入叶轮时的流道阻力，出口采用垂直向上布置，方便管路走向布置，同时法兰的密封面形式采用突面结构，匹配常用的非金属垫片密封要求，保证连接位置的密封可靠性。

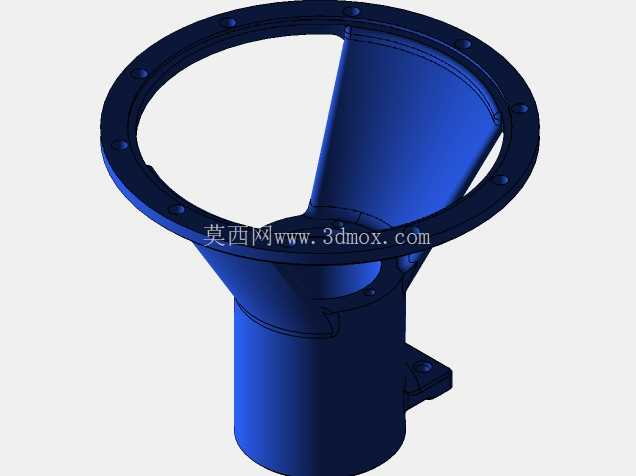

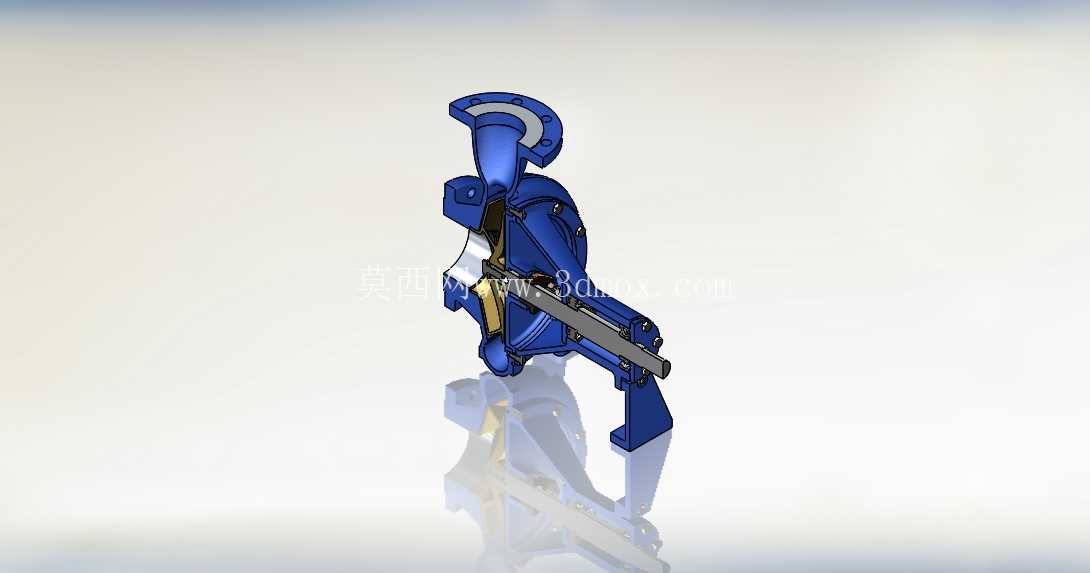

　　泵体的壁厚设计参考承压壳体的强度要求做了合理取值，可承受额定工况下的介质压力，泵体外部的加强筋布置在受力集中的位置，既提升泵体整体刚性，又避免壁厚过大带来的材料浪费。从建模的设计思路来看，整个模型采用自顶向下的装配设计逻辑，先确定泵轴的轴线基准、进出口法兰的位置基准、安装脚的基准平面，再依次完成泵壳、叶轮、泵盖、轴承架、轴端连接结构的零件建模，所有配合位置都做了公差配合的约束预留，比如轴承与轴承座的配合、叶轮与轴的配合、密封件安装槽的尺寸，都符合机械设计手册的公差要求，模型可直接用于工程出图、结构干涉检查、装配工艺模拟。

　　在安装边界的尺寸控制上，整体的轴向长度、宽度、高度尺寸参考同参数规格离心泵的常规外形尺寸做了设定，泵轴伸出端的轴径、键槽尺寸匹配标准Y系列电机的连接尺寸，可通过联轴器直接与标准电机直连，无需额外做连接轴的定制，泵脚的安装孔距预留了足够的调整空间，可适配不同现场的基座安装误差。整个结构设计没有冗余的装饰性结构，所有外形结构都服务于功能需求，泵体外部的轮廓做了圆弧过渡，既减少铸造时的应力集中，也提升泵体的承压能力，轴承架位置的散热筋结构可带走轴承运行产生的热量，避免轴承温度过高影响使用寿命。在细节处理上，泵体上预留了排气孔、放水孔的接口位置，方便开机前排气、停机后排空泵内残留介质，避免冬季冻裂泵体或介质残留腐蚀流道，联轴器端预留了防护罩的安装位，可满足现场安全防护的安装要求。
