单轴牵引式储水运载拖车结构设计

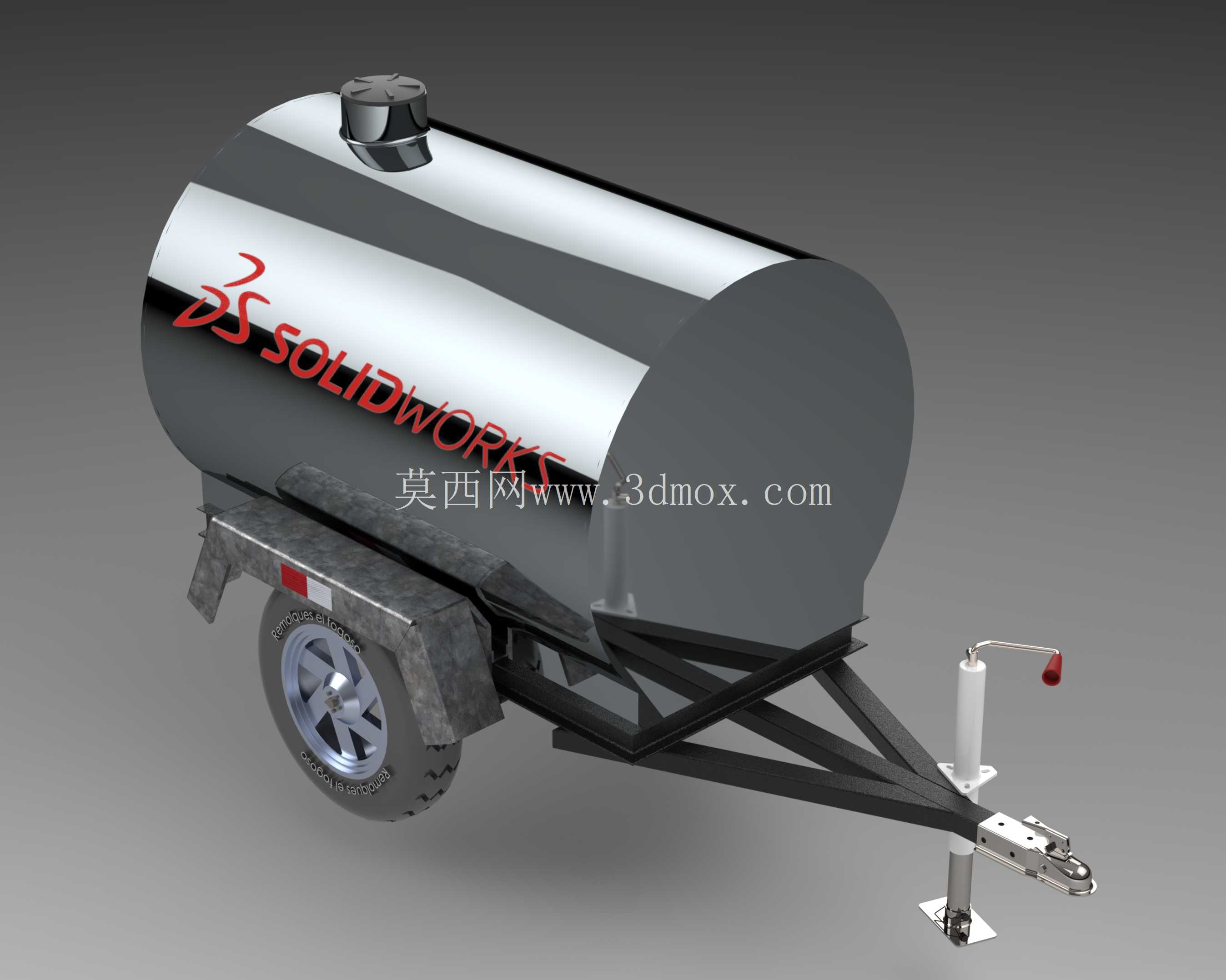

　　这款单轴牵引式储水运载设备，主要面向小型场地供水、零散区域液体转运场景设计，可适配农用临时灌溉、工地小范围降尘、户外作业点位生活供水等需求，相比大型运水车辆，其转弯半径更小，对通行道路宽度要求更低，能够进入狭窄的田间支路、施工临时便道完成作业，适配没有大型车辆通行条件的作业场景。设备核心承载部件为卧式圆柱形储水罐体，罐体采用镜面抛光金属板材卷制焊接成型，圆柱形态的罐体在同等容积下受力更均匀，内部储水产生的静压力可均匀分散到罐壁各个位置，减少局部应力集中的风险，罐体顶部设置带密封结构的加注口，可满足快速加水需求，同时避免运输过程中罐内水体晃动溢出，加注口的密封盖采用快拆结构，日常维护、清理罐内杂物时无需复杂工具即可开启。

　　行走部分采用单轴单轮组布局，配套橡胶充气轮胎与钢制轮毂，轮组通过钢板弹簧式减震结构与底盘框架连接，可过滤非铺装路面行驶时产生的颠簸震动，避免罐体长期受交变冲击出现焊缝开裂问题。底盘框架采用矩形钢管焊接成型，所有连接节点均采用满焊工艺处理，框架前部设置牵引连接机构，配套球形牵引 hitch 结构，可适配多数轻型皮卡、农用拖拉机的后牵引接口，牵引架上设置手摇式支撑千斤顶，在设备与牵引车脱离时，可通过千斤顶将牵引端支撑到合适高度，方便后续对接操作，同时千斤顶底部设置支撑盘，避免在松软地面停放时出现下沉问题。

　　牵引架末端还设置了简易的出水阀门与导流管，可通过重力作用实现罐内水体的自流排放，无需额外配置动力泵组即可完成常规取水作业，降低设备的使用与维护成本。设计过程中优先考虑了结构的易加工性，所有钣金构件均采用常规板材切割折弯成型，焊接节点尽量设计为平焊位置，减少车间加工时的工装翻转次数，降低生产制造成本；罐体与底盘框架之间采用抱箍加焊接的复合连接方式，既保证连接强度，又能分散罐体载荷，避免罐体局部受力过大出现变形。安装边界方面，设备整体宽度控制在常规轻型挂车通行标准范围内，牵引架长度满足牵引车转弯时的内轮差要求，不会出现牵引车后轮与挂车前端发生干涉的问题；停放时支撑千斤顶展开后可保证设备整体水平放置，罐体不会出现倾斜导致的局部积液问题。

　　底盘框架尾部设置反光标识，满足道路低速通行的安全要求，轮组上方设置弧形钣金挡泥板，避免行驶过程中泥水飞溅到罐体表面。在结构强度校核阶段，重点对牵引架与底盘的连接节点、罐体支撑位置做了载荷验算，满载状态下框架的最大变形量控制在许用范围内，轮轴的承载能力匹配满载总重量，不会出现过载失效问题。罐体的容积设计兼顾了运载能力与整车重量，单轴承载的重量符合轻型挂车的载荷标准，无需专用挂车号牌即可在普通道路通行，降低了使用门槛。
