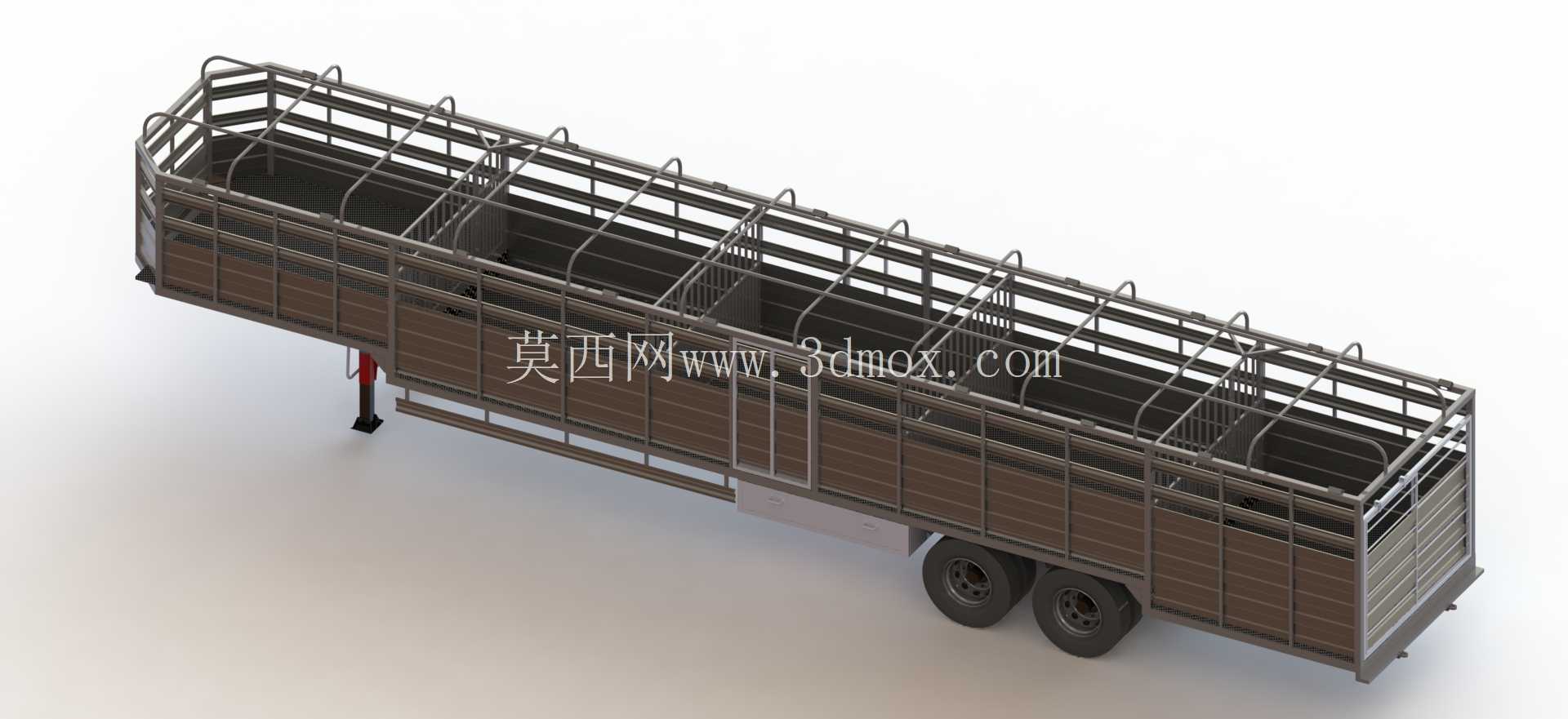

30吨仓栅式半挂运输挂车结构设计

　　这款仓栅式半挂运输装备，主要面向干线公路大宗散货、活体畜禽、成件包装农资建材的中长途运输场景，在国内普货运输市场的保有量占比极高，适配多数干线货运场站、农产品批发市场、建材集散中心的装卸作业条件，可与主流牵引车头完成标准对接，不需要额外改装牵引座连接机构。从实际使用场景出发，设计阶段首先对承载底盘做了针对性强化，区别于普通平板半挂的底盘布局，这款车型的纵梁采用变截面高强钢焊接结构，在牵引销区域、后轴悬架安装区域做了局部加厚补强，避免重载工况下出现纵梁下挠、焊缝开裂的问题，双后桥的悬架匹配常规的钢板弹簧承载结构，预留了标准制动气室、管路的安装空间，支腿采用联动式机械支腿，在脱挂状态下可稳定支撑整车载荷，不会出现侧倾风险。

　　上部的仓栅结构做了分块式设计，侧部栏板采用分段可开启结构，既可以从侧面完成叉车装卸作业，也可以在运输活体畜禽时保证栏板的通风间隙，顶部的弧形护栏采用圆管弯折焊接成型，既可以对装载货物起到上部限位作用，避免货物在运输途中出现倾覆掉落，也不会额外增加过多的上部自重，栏板与底盘框架的连接采用标准铰链与锁扣结构，日常维护更换易损件时不需要整体切割结构，可快速完成拆装替换。设计过程中对材料选型做了适配调整，底盘承载部件选用高强度低合金钢材，在保证30吨额定承载能力的前提下，尽可能降低底盘自重，上部仓栅的栏板部分采用耐磨板材，应对日常装卸过程中的磕碰摩擦，延长结构使用寿命，所有焊接节点都做了应力释放处理，避免长期交变载荷下出现焊缝疲劳开裂。

　　从安装边界尺寸来看，这款半挂的整体外廓尺寸符合公路货运车辆的外廓限值要求，宽度控制在2.55米的标准限值内，整车高度匹配常规仓栅半挂的高度限制，牵引销的位置、后轴的轴距都符合通用半挂的安装规范，与市面上主流的4x2、6x4牵引车头都能完成匹配对接，不需要额外调整牵引座的高度或者位置。仓栅内部的装载空间做了平整化处理，底盘上表面没有突出的结构件，不会占用有效装载容积，侧部栏板的开启高度适配标准托盘的装卸高度，叉车作业时不需要额外调整货叉角度就能完成货物的进出，尾部的栏板可完全放倒，也可以作为小型机具上下的坡道使用，适配部分需要自行驶入的轮式设备运输需求。

　　结构设计阶段还考虑了日常使用的维护便利性，所有的锁扣、铰链都选用通用标准件，在各地的汽配市场都能找到替换配件，制动管路的排布采用外露式布局，出现管路破损漏气时可以快速定位故障点完成更换，底盘的纵梁侧面预留了淋水器、工具箱的安装位置，用户可以根据自身的运营需求加装附属配件，不需要额外在底盘上焊接支架，避免对纵梁的承载结构造成破坏。针对30吨的额定载重，设计时对轴荷分配做了反复校核，满载状态下牵引销处的轴荷、后双轴的轴荷都在公路允许的载荷限值内，不会出现轴荷超限导致的合规问题，悬架的刚度匹配也做了对应调整，空载状态下不会出现悬架过硬导致的颠簸跳胎，满载状态下也能提供足够的支撑力，避免弯道行驶时侧倾过大。仓栅的顶部护栏间距经过反复验证，既可以拦住成件包装货物不会从间隙中掉落，也不会因为间隙过小增加风阻，在高速行驶时可以有效降低整车的风阻系数，减少运营过程中的燃油消耗，侧部的栏板立柱采用可插拔结构，当运输尺寸超宽的大件货物时，可以将部分栏板立柱拔出，拓展侧面的装载空间，适配不同类型货物的运输需求，不需要对整车结构做破坏性改装。
