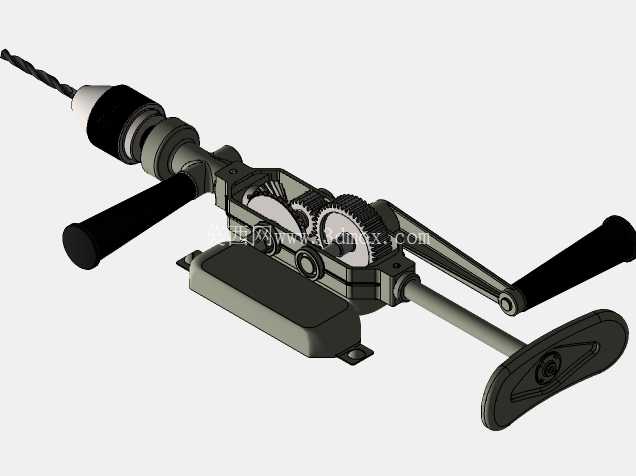

复古手摇式木工手动钻孔工具结构

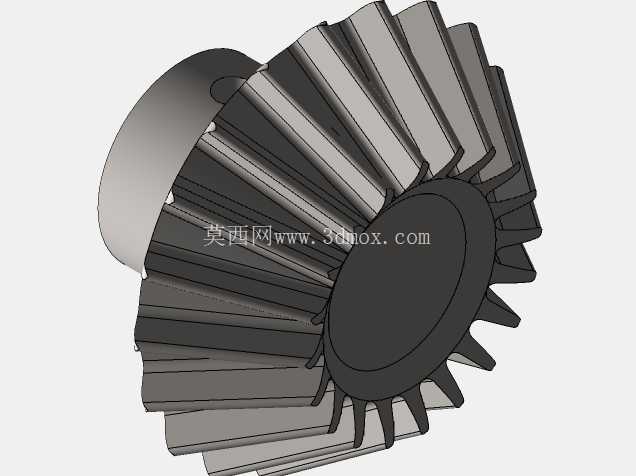

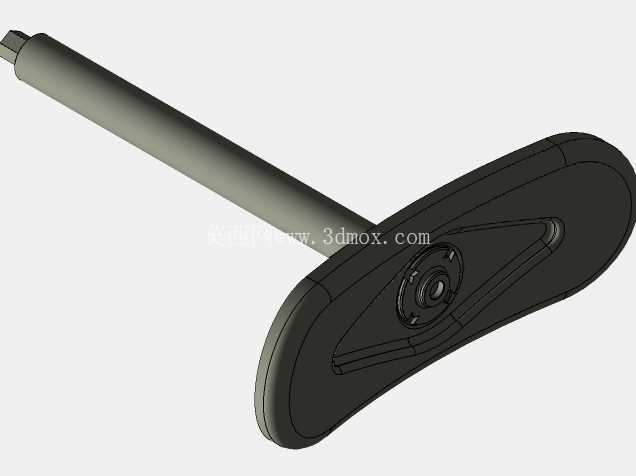

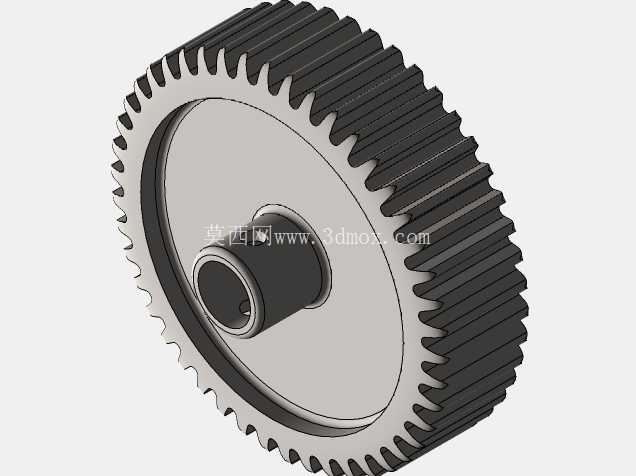

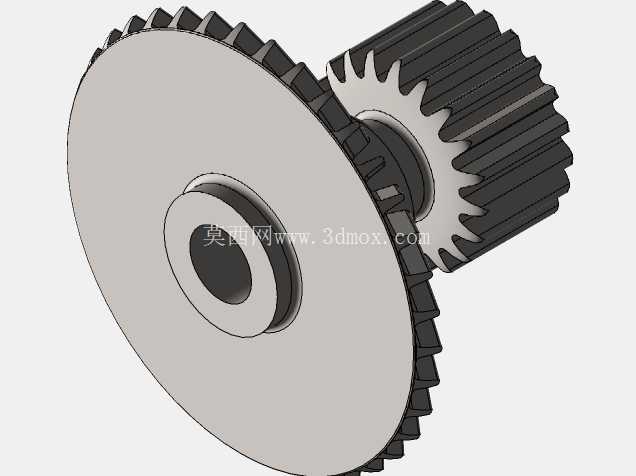

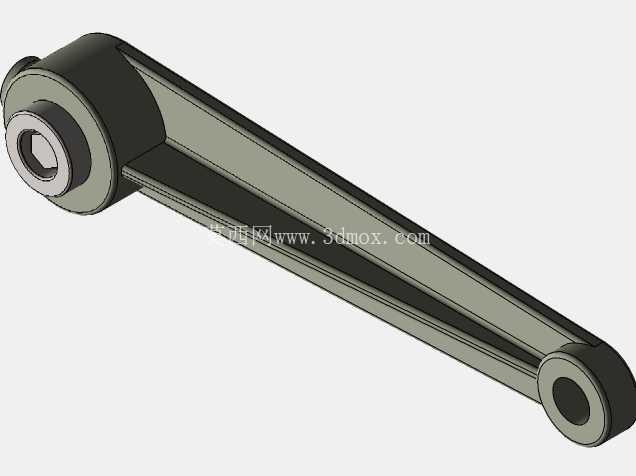

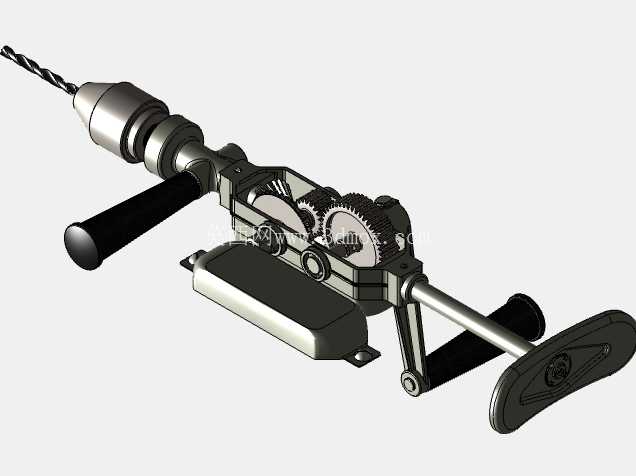

　　从传动结构来看，这款手摇钻采用了多级圆柱齿轮减速增扭的设计逻辑，摇臂输入的旋转动力通过不同齿数的齿轮组传递到钻夹头输出端，齿轮传动比经过匹配设计，操作人员摇动摇臂时不需要施加过大的握力，就能在钻夹头端输出足够的切削扭矩，适配木材、软质金属、塑料等常见工件的钻孔需求。钻夹头采用三爪自定心结构，能够夹持不同直径的直柄钻头，夹持范围覆盖日常手工钻孔常用的钻头规格，夹头外侧的防滑滚花结构方便操作人员徒手调整夹持松紧，不需要额外的夹头扳手就能完成钻头更换，提升作业换型的效率。这款手动钻孔工具的结构设计完全围绕无动力场景下的手工加工作业需求展开，在野外无供电的木工作业、传统家具榫卯加工、狭小空间内的精细钻孔工况中，这类手摇钻不需要外接电源气源，完全依靠人力驱动即可完成钻孔作业，相比电动钻孔设备，它不会产生电机噪音，也没有线缆束缚，作业灵活性更强，在对加工精度要求不高、作业点位分散的传统木工场景、户外搭建作业、古董家具修复场景中，这类工具至今仍有不可替代的使用价值。机身的握持结构做了人机工程适配，主握持手柄垂直布置在机身中部，表面做了防滑纹理处理，操作人员握持时可以稳定控制机身进给方向，胸部抵靠的尾端支撑结构做了圆弧过渡，作业时操作人员可以通过胸部施加稳定的轴向进给力，不需要完全依靠手臂力量推送钻头，长时间作业的疲劳度更低；侧置的摇臂手柄同样做了防滑处理，摇臂旋转半径经过优化，摇转时的力臂长度适配普通人手臂的发力范围，摇转过程不会出现卡滞或发力不畅的问题。

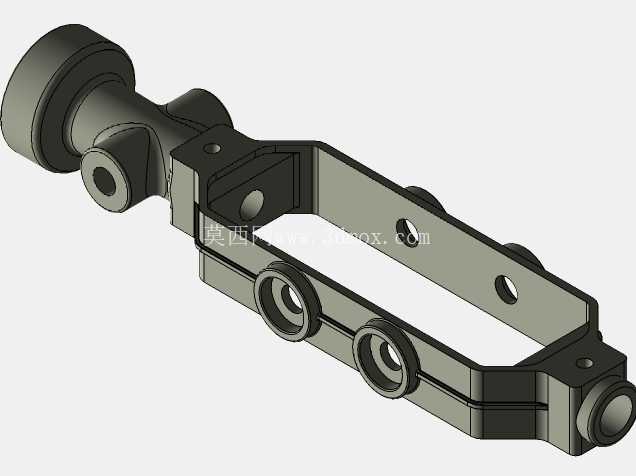

　　整个机身的壳体采用剖分式结构，上下两半壳体通过侧边的紧固螺丝连接，内部的齿轮轴、传动齿轮都安装在壳体预设的定位轴孔内，装配时不需要额外的定位工装就能保证齿轮的啮合间隙，后期维护拆解时也能快速打开壳体清理齿轮间的木屑、灰尘，加注润滑脂维持传动顺畅。从安装边界和外形尺寸来看，这款手摇钻的整体长度适配单人手持作业的尺寸范围，尾端支撑到钻夹头顶端的长度不会过长导致作业时机身晃动，摇臂旋转时的最大回转半径不会和操作人员的身体、周边工件产生干涉，在狭小的柜体内部、狭窄的木工作业空间内也能正常操作。齿轮组的模数选择兼顾了传动强度和机身轻量化需求，齿轮齿面做了顺滑处理，传动过程中不会出现明显的卡顿，空载摇转时的阻力很小，作业时动力传递效率较高。

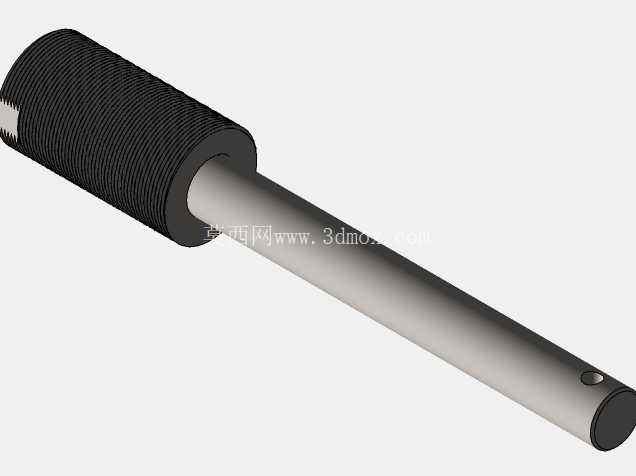

　　钻夹头和输出轴的连接采用同轴定位设计，旋转时的径向跳动量控制在手工钻孔允许的范围内，不会因为跳动过大导致钻孔偏斜、钻头折断的问题。机身壳体外侧的可拆卸盖板既可以封闭齿轮传动腔，避免加工产生的木屑、碎屑进入齿轮啮合面加剧磨损，也能在齿轮出现卡滞时快速拆卸清理，不需要完全拆解整个机身。在实际使用场景中，这类手摇钻特别适合传统木工的排孔加工、竹木工艺品的精细钻孔、老旧家具维修时的补孔作业，在没有供电的偏远地区作业、应急维修场景下，它的可靠性远高于依赖电源的电动工具，不会因为电池耗尽、电路故障导致作业中断。

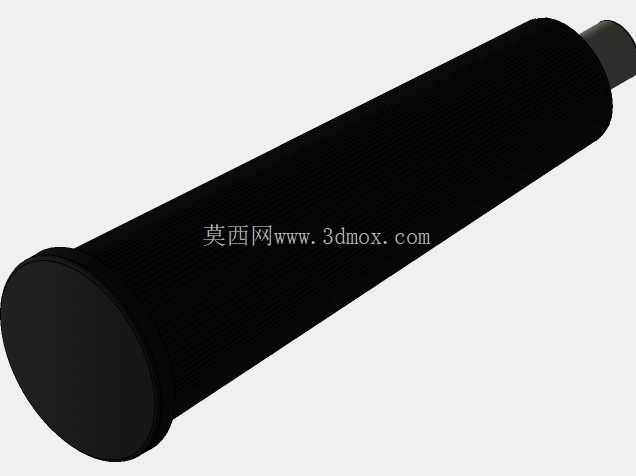

　　设计时所有的受力部件都做了强度校核，摇臂和输入轴的连接位置、齿轮轴的支撑位置、尾端支撑的受力位置都做了局部加厚处理，承受操作人员施加的轴向进给力和摇转扭矩时不会出现结构变形，长期使用也不会出现传动间隙过大的问题。手柄部分的材质选用兼顾握持舒适度和结构强度，表面的防滑纹理既可以避免作业时手滑，也能在一定程度上吸收摇转过程产生的震动，提升握持的稳定性。整个工具的所有零部件都采用常见的机械加工工艺即可生产，没有复杂的异形曲面结构，加工成本较低，零部件的互换性强，后期更换易损件非常方便。
