三角闭环传动滚子链条结构设计

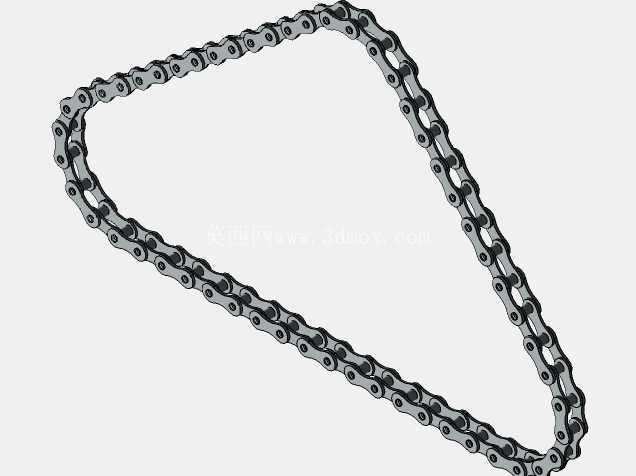

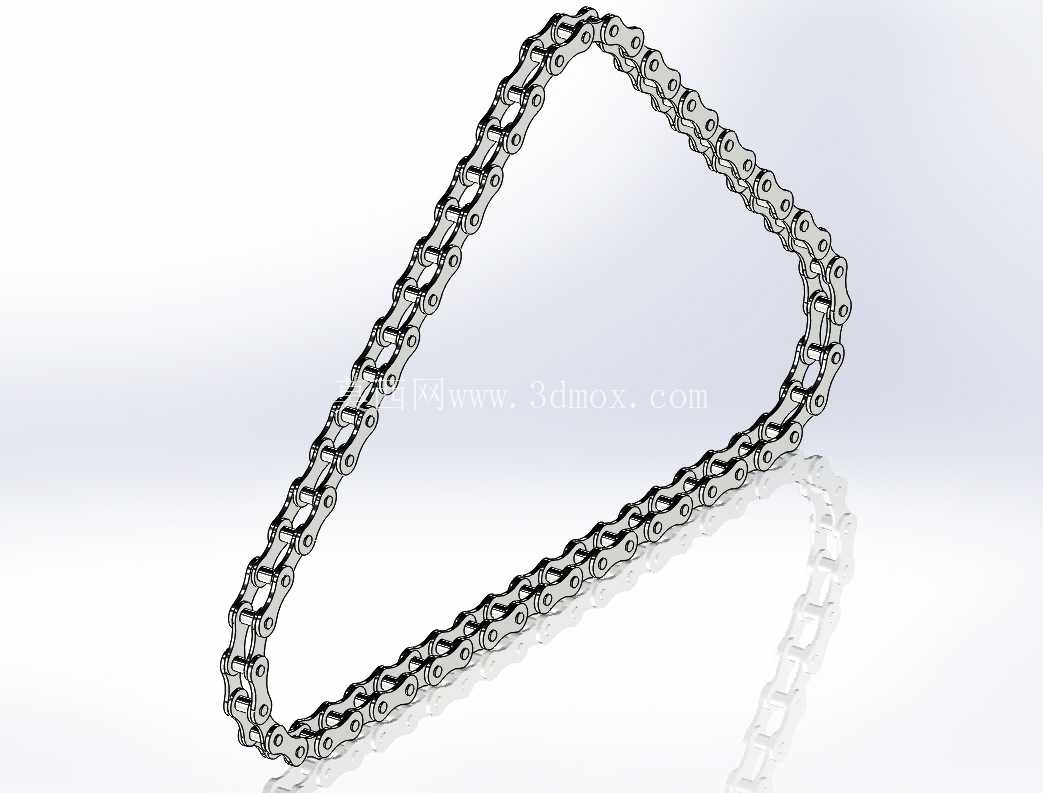

　　从结构设计逻辑来看，整套链条采用标准短节距滚子链的单节结构作为基础单元，每一节链节由外链板、内链板、销轴、套筒、滚子五个核心零件组成，外链板与内链板均采用冲压成型的8字形结构，两端的销轴孔同轴度公差控制在0.02mm以内，避免链节铰接后出现卡滞、偏磨的问题；销轴与外链板采用过盈压装配合，与套筒之间保留间隙配合，保证链节可以灵活绕销轴转动，套筒与内链板同样为过盈配合，外部套装的滚子与套筒为间隙配合，在与链轮轮齿啮合时，滚子可随啮合接触自由转动，将轮齿与链节之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，延长整套传动结构的使用寿命。这套三角排布的闭环滚子链结构，核心服务于小空间内非同轴多轮系的动力传递场景，常见于紧凑型输送线、小型动力输出单元、定制化传动模组的动力接驳环节，区别于常规平行双链轮的长圆形闭环布局，三角结构的链条可同时啮合三个不同轴位的链轮，在不额外增加惰轮张紧结构的前提下，完成三个点位之间的动力同步传输，能大幅压缩传动机构的整体安装空间，减少额外张紧配件带来的装配误差与后期维护点。针对三角闭环的特殊排布，建模过程中对每一段链节的排布做了轨迹适配，三个边的直线段链节保持平直排布，转角位置的链节完全贴合链轮的分度圆轨迹做圆弧排布，保证每一个滚子都能准确卡入链轮的齿槽内，不会出现跳齿、脱链的问题；链板的厚度、销轴的直径均按照对应传递功率的载荷要求做了匹配，锌合金材质的链板在保证结构强度的前提下，相比传统钢制链条重量降低约40%，适合对传动件自重有要求的轻载传动场景。

　　从安装边界来看，整套三角链条的三个顶点对应三个链轮的安装轴位，三个轴位的中心距公差需要控制在±0.1mm以内，避免链条出现过松脱链或者过紧拉伸的问题；链条的总长度通过链节数做精准控制，三个直线段的链节数根据对应边的中心距计算确定，转角段的链节数根据对应链轮的齿数、分度圆直径计算得出，所有链节铰接完成后，整圈链条的周长误差不超过0.5mm，保证传动过程中张紧力均匀，不会出现局部受力过大导致的链板断裂、销轴变形问题。

　　在实际使用场景中，这类三角排布的链条不需要额外加装张紧轮，三个链轮本身就可以实现链条的张紧定位，相比常规双链轮传动，省去了张紧结构的安装空间，同时可以实现一输入两输出的动力分配，输入轴接入动力后，另外两个轴位可以同步输出同转速的动力，适合小型自动化设备中多工位同步动作的动力传输需求，比如小型包装设备的进料、封合、出料工位同步传动，或者小型输送线的多段辊筒同步驱动，都可以采用这类三角链条结构来简化传动设计。

　　建模过程中对每一个链节的铰接间隙都做了还原，链板之间保留了合理的侧隙，避免链节转动时出现侧磨，滚子的外径、节距尺寸完全符合对应规格链条的标准参数，可以直接与标准链轮配合使用，不需要定制特殊齿形的链轮，降低了配件采购与后期更换的成本；链板的边缘做了小圆角处理，避免装配和使用过程中锐边划伤操作人员，同时减少应力集中，提升链板的抗疲劳强度，在长期循环往复的传动载荷下，不容易出现链板开裂的问题。针对轻载场景的使用需求，锌合金材质的链板具备不错的耐腐蚀性能，在普通车间环境下不需要额外做防锈处理就能长期使用，相比不锈钢链条成本更低，相比普通碳钢链条不需要做表面喷涂或者镀锌处理，加工工序更短，适合批量生产应用。
