多规格成套麻花钻刀具三维结构

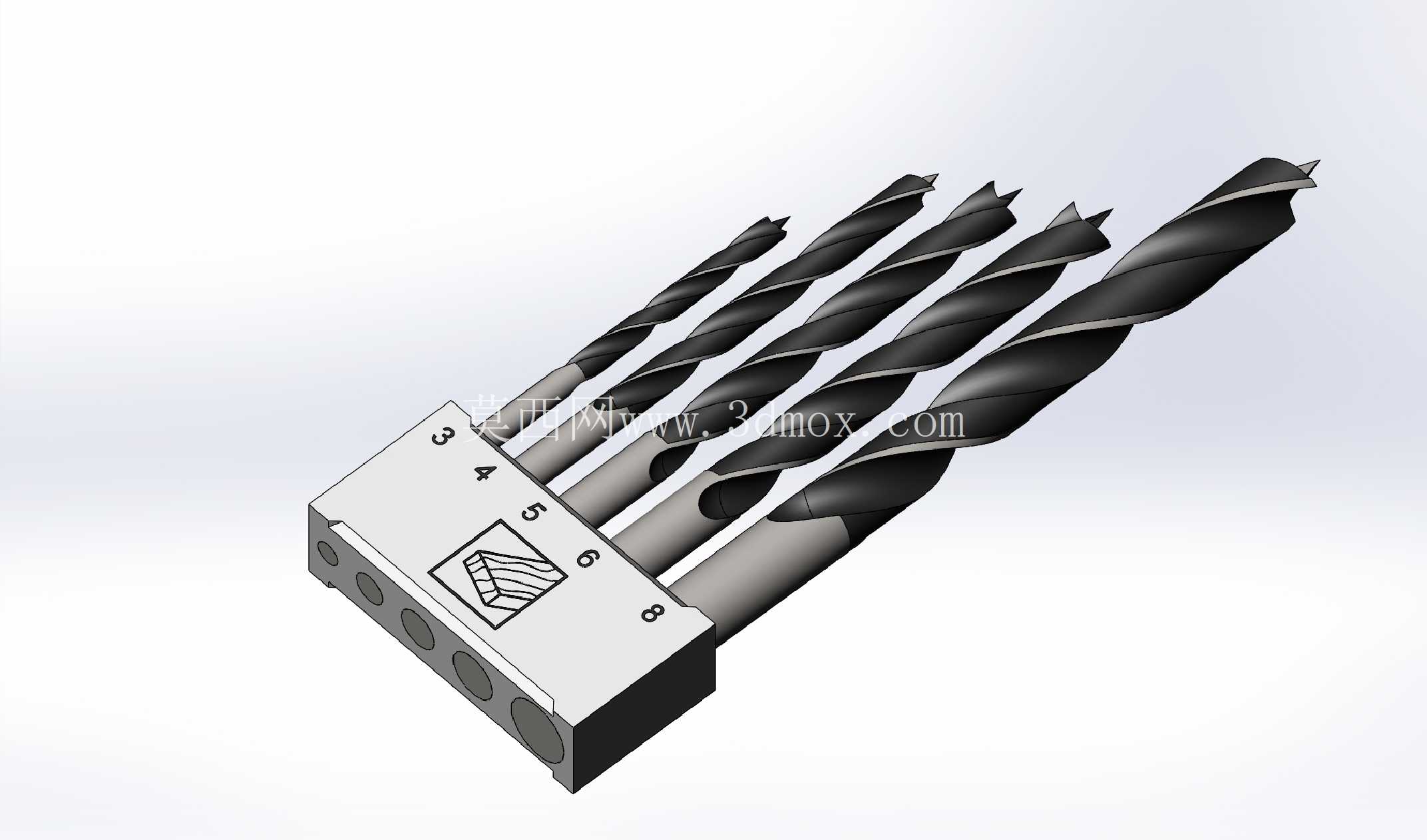

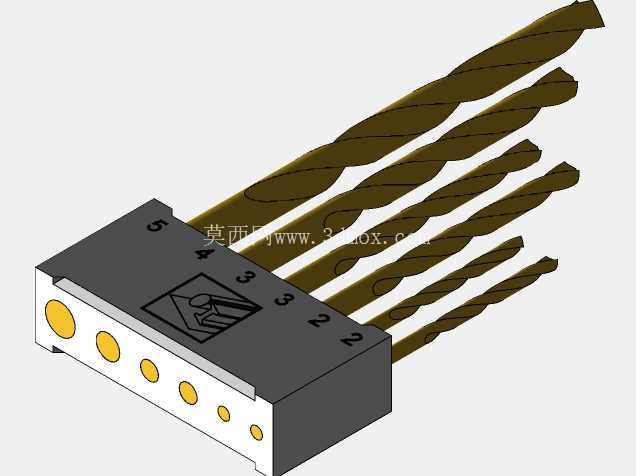

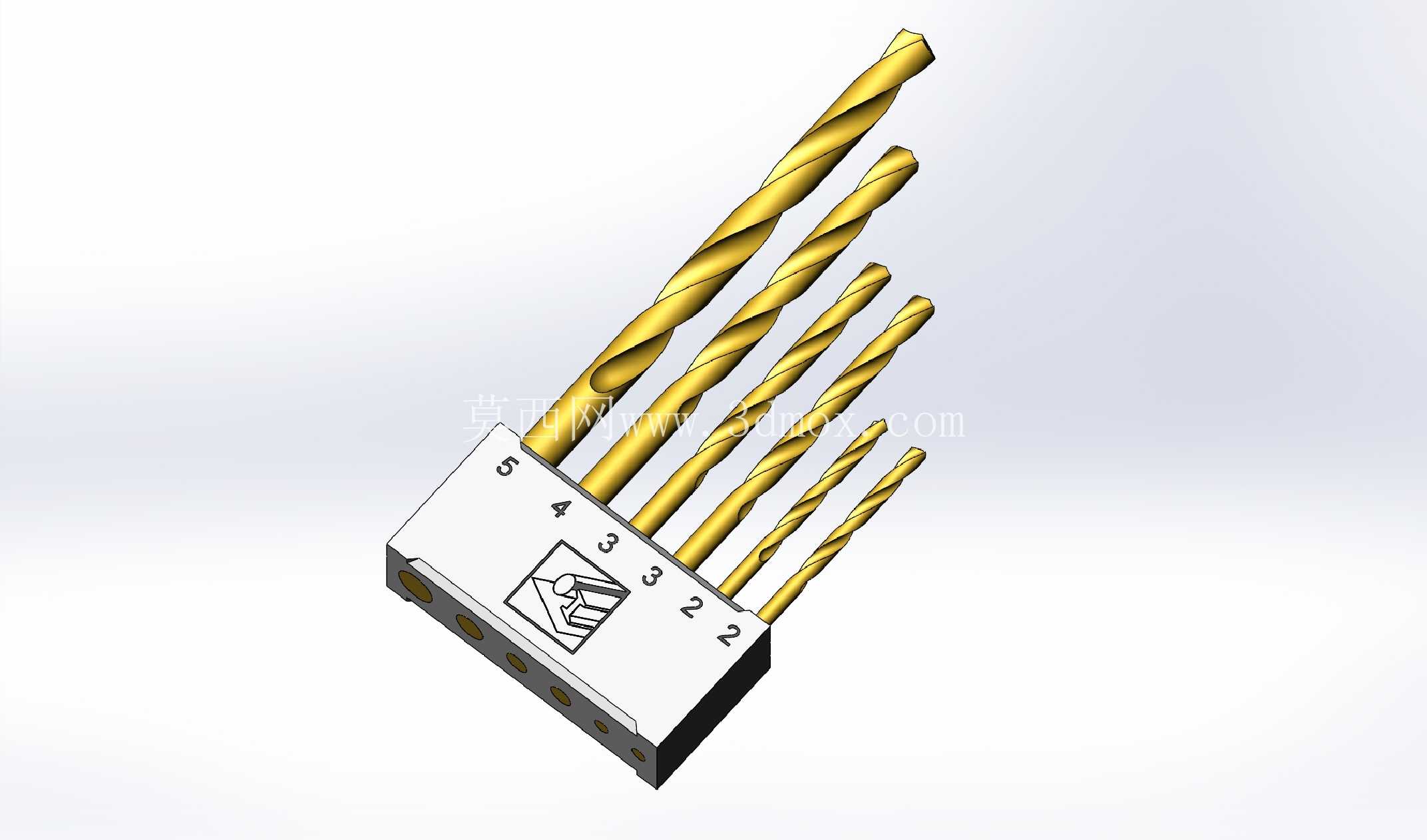

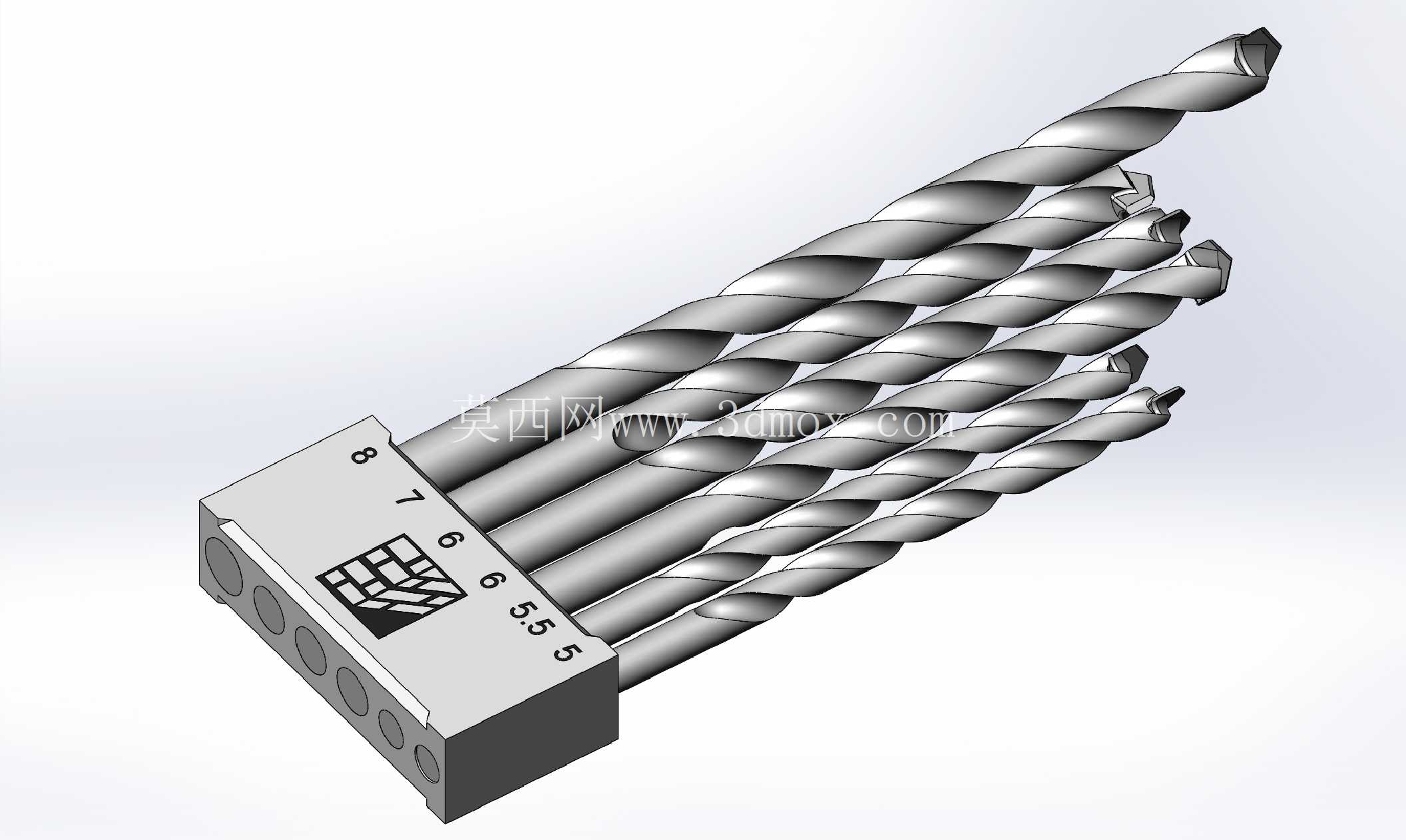

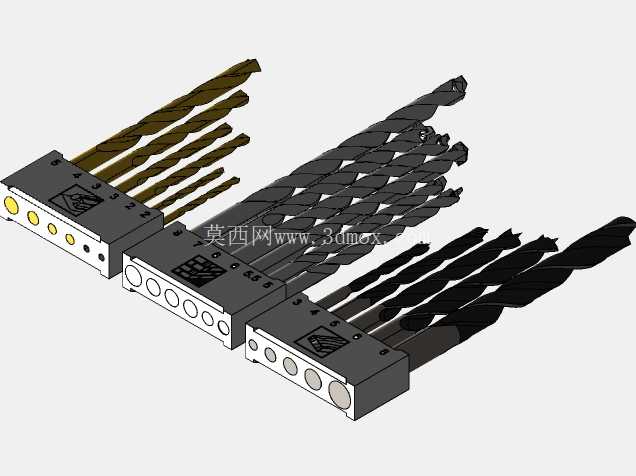

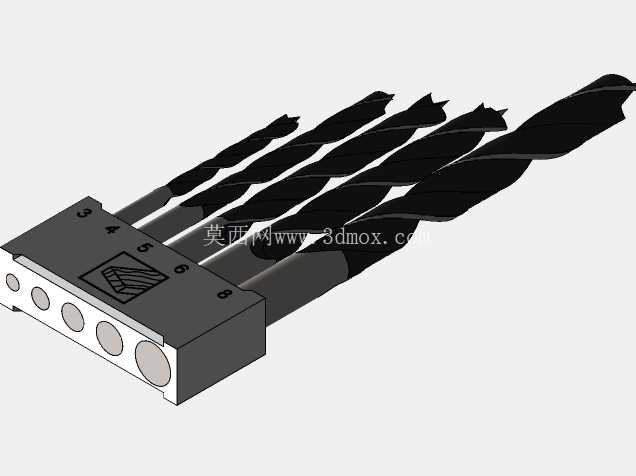

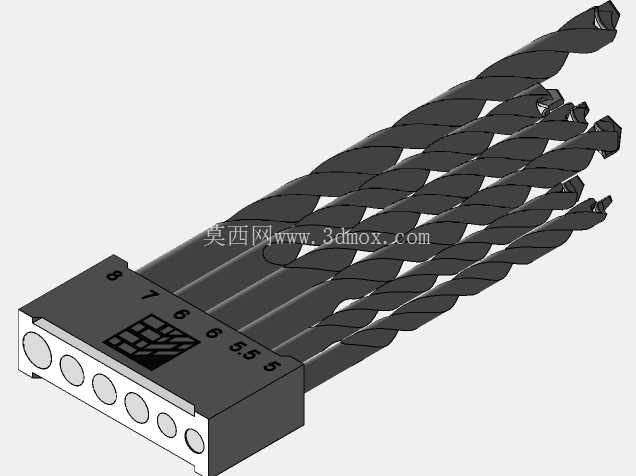

　　这套多规格钻头组覆盖了从微型小孔到常规中等孔径的加工需求，不同表面处理的钻体对应不同加工工况，镀钛款适合加工有色金属、低碳钢等低硬度材料，能有效降低切屑粘附概率，高速钢白钻适配普通碳钢、铸铁的常规钻孔作业，黑钻经过氧化处理，排屑槽表面的氧化膜可提升冷却润滑液的附着效率，在深孔加工、高硬度钢材钻削场景下能有效降低钻体温升，减少刃口磨损。从结构设计来看，每款钻头的螺旋角都做了针对性匹配，小直径钻头采用更大螺旋角，提升排屑顺畅度，避免细钻芯在深孔加工时被切屑卡滞折断；大直径钻头适当减小螺旋角，提升钻体刚性，降低大切削量下的扭转变形量。

　　钻尖部分统一采用118度标准顶角，针对薄板加工的小规格钻头额外做了钻尖修磨，减少钻孔时的轴向窜动，避免孔口出现毛刺、飞边，保证孔位精度。钻柄部分统一采用直柄结构，适配常规手电钻、台钻、加工中心的直柄夹头，无需额外转换套即可完成装夹，装夹时需保证钻柄夹持深度不小于钻柄直径的1.5倍，避免高速旋转时出现钻头甩动、孔位偏移的问题。从实际应用场景出发，这套钻头可覆盖日常设备维修、五金加工、模具修配、家装作业等多场景的钻孔需求，不同直径的钻头按尺寸梯度排布，最小规格可完成0.5mm级别的精密小孔加工，最大规格可满足8mm直径的常规孔加工，尺寸梯度覆盖了日常作业中绝大多数常用孔径，无需额外零散配购钻头。

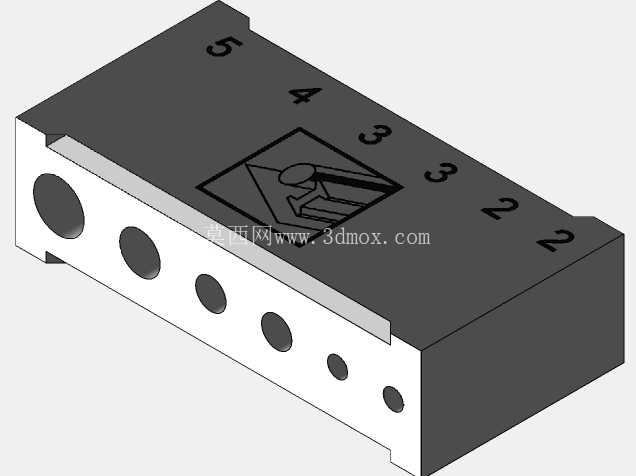

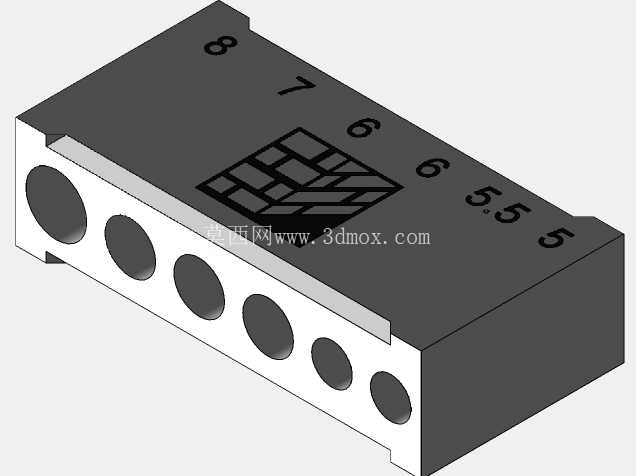

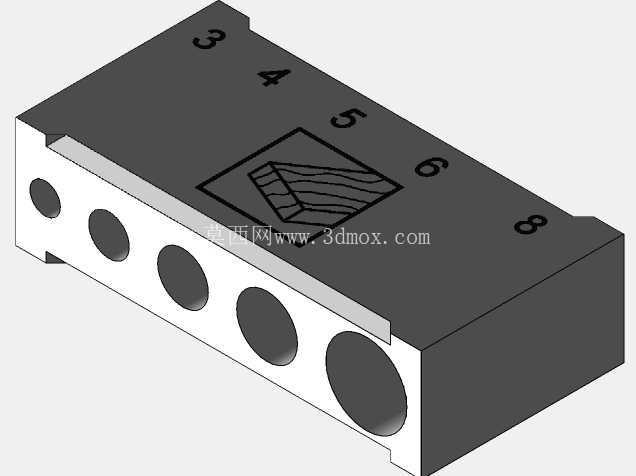

　　建模过程中，每款钻头的排屑槽螺旋轨迹都严格按照实际加工参数做了螺旋扫掠，槽深从钻尖向钻柄方向逐渐过渡，保证排屑通道的顺滑性，没有出现截面突变的结构，避免实际加工中切屑在槽内卡顿。钻体尾部的夹持段做了圆柱度约束，保证装夹后的同轴度误差控制在合理范围内，还原了真实刀具的装夹基准。配套的刀座部分做了对应尺寸的定位孔，每个孔位旁标注了对应钻头的直径规格，方便使用后快速归位，避免不同规格钻头混放导致的取用不便，刀座底部的防滑结构也做了细节还原，放置在工作台面时不会轻易滑动。从安装边界来看，整套钻头组收纳后整体占用空间较小，可直接放置在常规工具柜的抽屉层，也可固定在工作台侧方的工具挂板旁，取用十分方便。

　　在机加工场景中使用时，需根据加工材料匹配对应的主轴转速，小直径钻头采用高转速低进给，大直径钻头采用低转速高进给，配合合适的切削液可大幅提升钻头使用寿命。针对不同材料的钻削特性，这套钻头的刃口处理也做了差异化设计，加工铝材的钻头刃口做了大前角处理，减小切削阻力，避免粘刀；加工钢材的钻头刃口做了轻微倒棱，提升刃口强度，避免高速切削时刃口崩缺。建模时还原了钻芯厚度的渐变规律，钻尖处钻芯较薄，减小轴向进给力，向钻柄方向钻芯逐渐增厚，提升钻体整体抗扭强度，平衡了钻削效率与钻体刚性的需求。排屑槽的抛光面也做了细节呈现，真实还原了成品钻头的表面处理状态，可直接用于刀具展示、加工工艺模拟、工装布局设计等场景，也可作为机加工教学的演示模型，帮助新手快速理解不同规格钻头的结构差异与适用场景。
