可实现真实运动效果的可调活动扳手结构设计

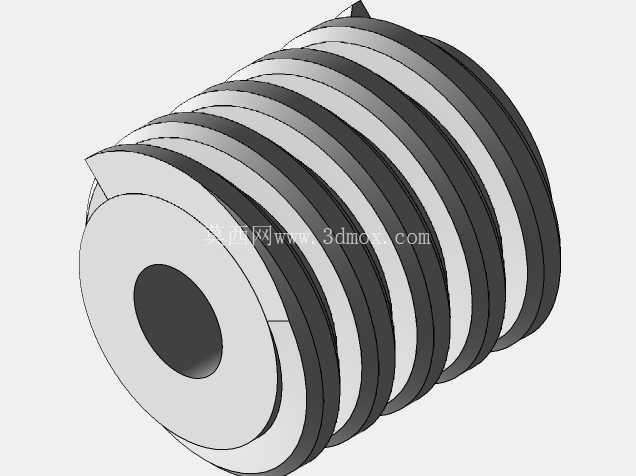

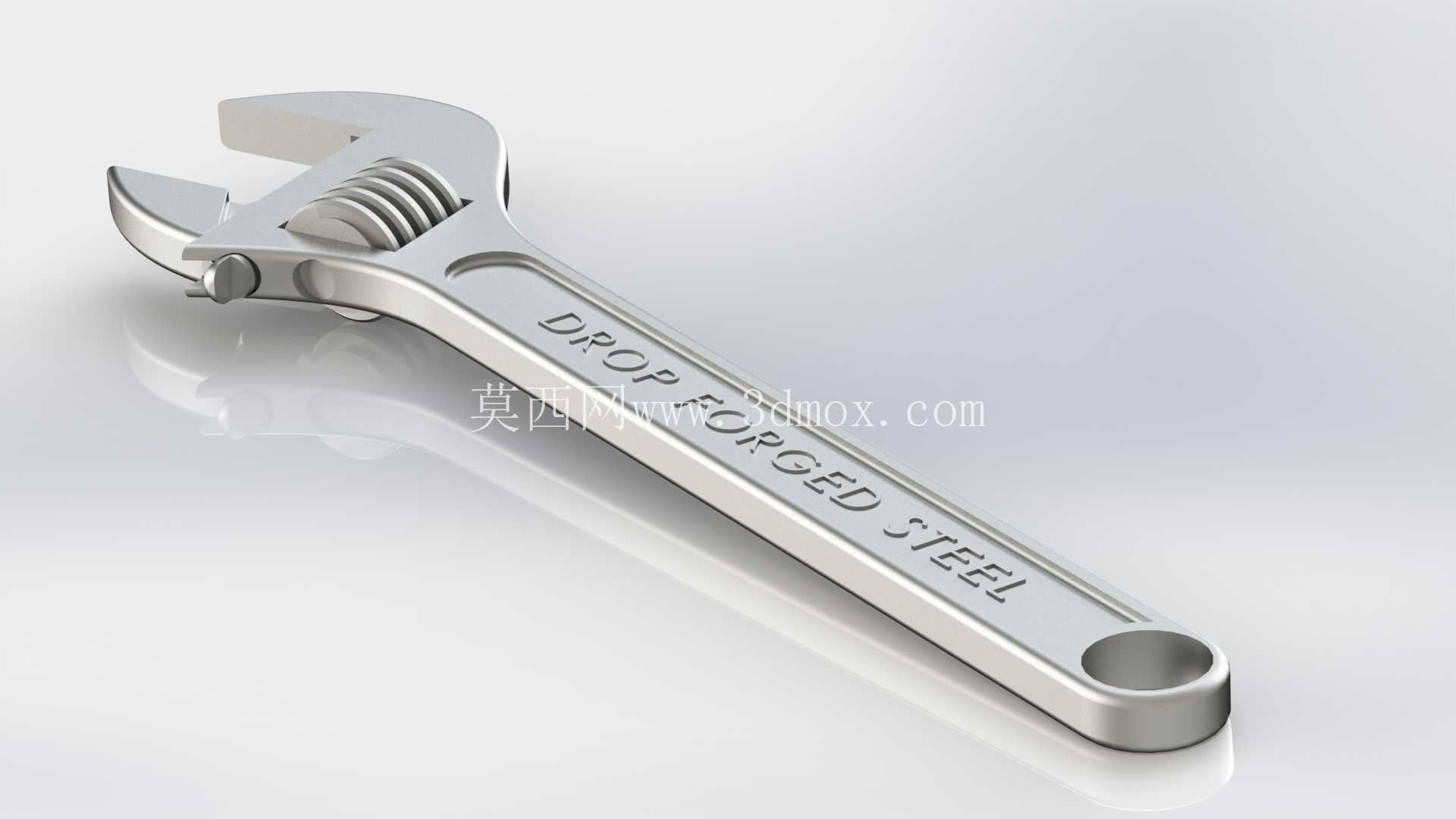

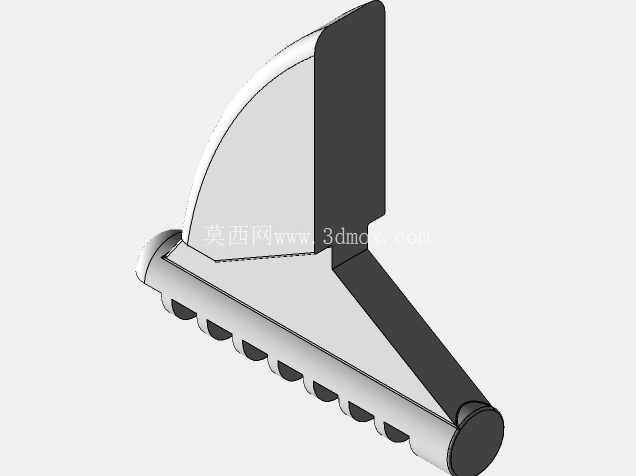

　　日常设备维保、机械装配、管线安装场景里，活动扳手是出镜率极高的手动紧固工具，区别于固定开口的呆扳手，它的可调开口特性让作业人员无需携带多组对应规格的固定扳手，就能覆盖一定尺寸范围内的螺栓、螺母拆装需求，尤其在户外抢修、零散维修作业场景下，能大幅减少工具负重，提升作业响应效率。这款可调活动扳手的结构设计，核心围绕真实运动逻辑做还原，没有做简化的一体式建模处理，从扳体、活动扳口、调节蜗杆、防滑握柄几个核心部件的配合关系出发，完整复现了实物的运动传递路径：转动调节蜗杆时，蜗杆齿与活动扳口底部的齿条啮合，带动活动扳口沿扳体的导向槽做直线位移，以此实现开口尺寸的连续调节，整个啮合间隙、导向行程都参照实物的装配公差做了匹配，模拟操作时不会出现卡滞、行程超界的问题，能直观演示开口从最小闭合到最大开度的完整调节过程。

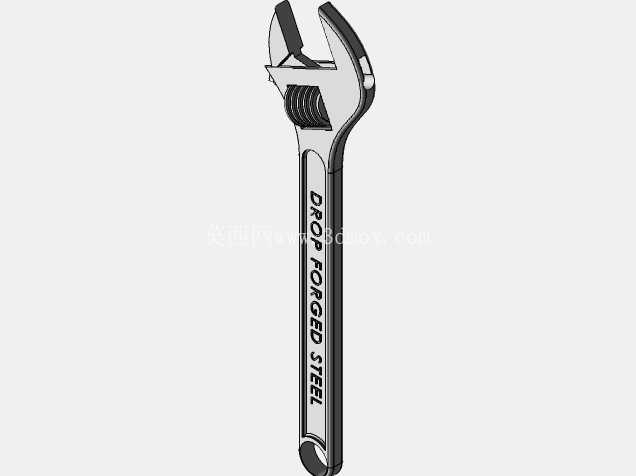

　　从结构设计的细节来看，扳体的头部采用了加厚处理，对应大扭矩紧固时的应力集中区域做了圆弧过渡，避免开口部位受交变载荷时出现应力开裂；固定扳口与活动扳口的夹持面做了细密的齿纹设计，齿纹的角度、深度都参考了通用五金工具的行业规范，夹持紧固件时能增加接触面摩擦力，减少拧动过程中打滑、磨损紧固件棱角的概率。握柄部分采用了符合人体工学的弧形轮廓，表面做了防滑纹理处理，对应手部握持的发力位置做了轮廓收窄，长时间握持施力时能减少局部压强，避免硌手；握柄与扳体的连接部位做了包边加固，模拟了实物中钢质扳芯嵌入防滑握套的装配结构，不会出现握柄与扳头脱节的结构问题。

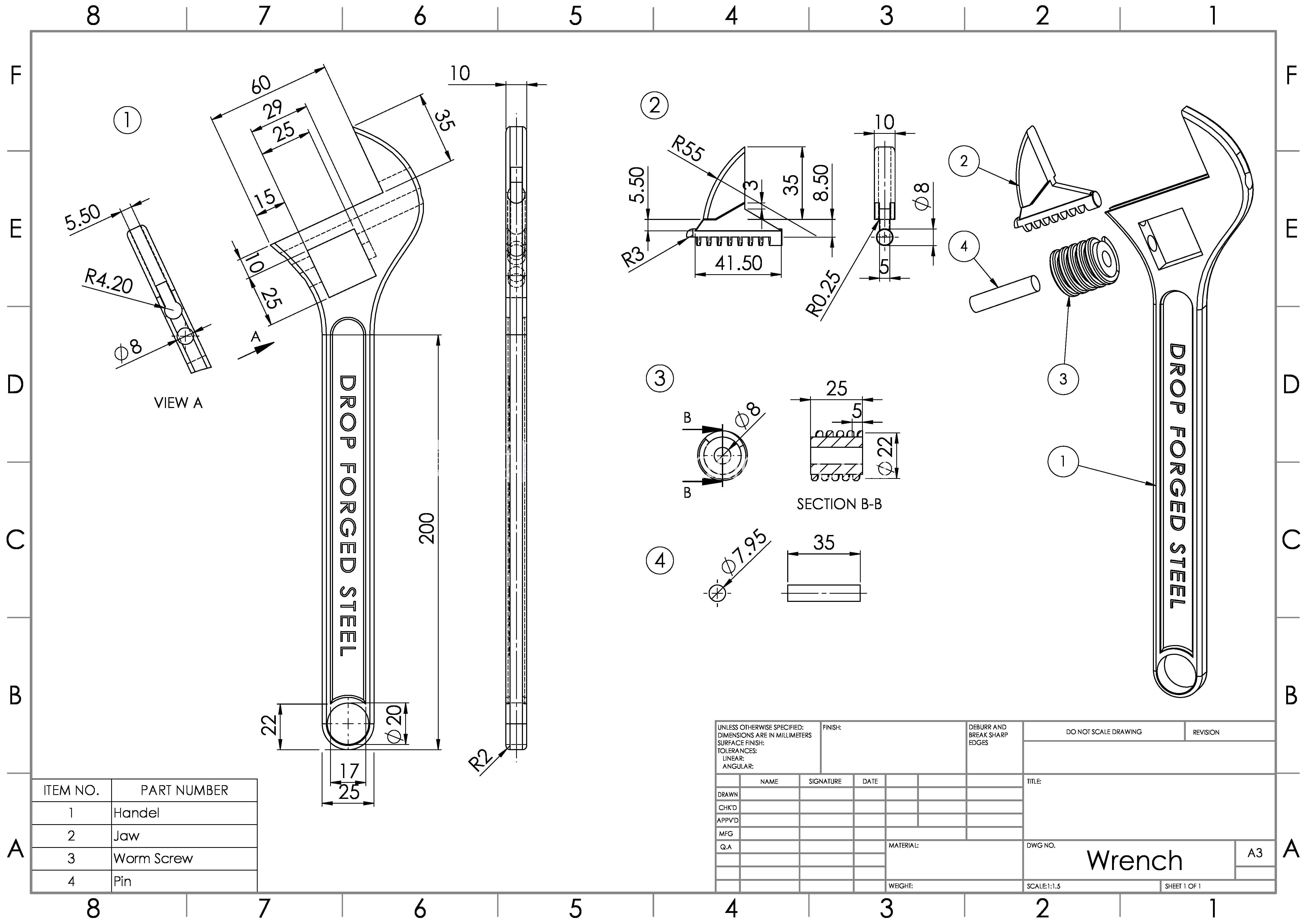

　　尺寸边界方面，这款扳手的整体长度参照了常用的10寸活动扳手规格做设计，总长度控制在250mm左右，最大开口开度适配30mm以内的外六角紧固件，能覆盖日常民用维修、常规设备装配中绝大多数的螺栓螺母尺寸需求；扳体头部的厚度控制在12mm，能伸入多数设备的狭窄安装空间完成拆装作业，不会因为头部过厚无法贴近紧固件安装面。导向槽的设计采用了梯形截面结构，相比矩形导向槽，梯形结构的配合面能更好地承受夹持时的侧向力，长期反复调节也不会出现导向间隙变大、活动扳口晃动的问题；调节蜗杆的安装位做了轴向限位结构，蜗杆只能做周向转动，不会出现轴向窜动，保证转动调节时的手感一致性，齿部的模数参照通用活动扳手的啮合参数设定，每转动一圈蜗杆，活动扳口的位移量控制在1.2mm左右，调节精度能满足不同尺寸紧固件的夹持对位需求。

　　在实际应用场景中，这类可调活动扳手既可以用于家用水电维修、家具拆装这类轻载作业，也能满足生产车间设备日常维保、小型机械装配的中载紧固需求，相比固定扳手，它的适配性更强，尤其在紧固件规格不统一、作业空间有限的场景下，单把工具就能替代多把固定开口扳手，减少工具携带量。建模过程中没有忽略细节结构的还原，比如扳体头部的刻度标识，对应不同开口尺寸做了清晰的刻度线，作业时可以通过刻度快速预判开口大小，提升对位效率；握柄末端做了挂孔设计，方便作业后悬挂收纳，避免工具随意堆放造成的磕碰损坏。整个结构的运动配合完全参照实物的装配关系做约束，活动扳口与导向槽之间设置了合理的滑动配合间隙，蜗杆与齿条之间设置了齿轮啮合约束，模拟操作时可以直观看到调节过程中各部件的运动状态，既可以作为工具类产品结构设计的参考案例，也能用于手动工具操作演示、维修教学的可视化素材，帮助初学者快速理解活动扳手的调节原理与结构组成。
