水平式快速压紧焊接夹具三维设计

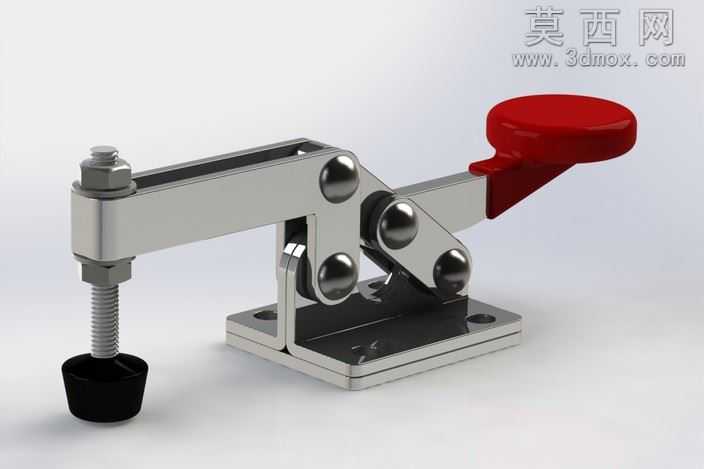

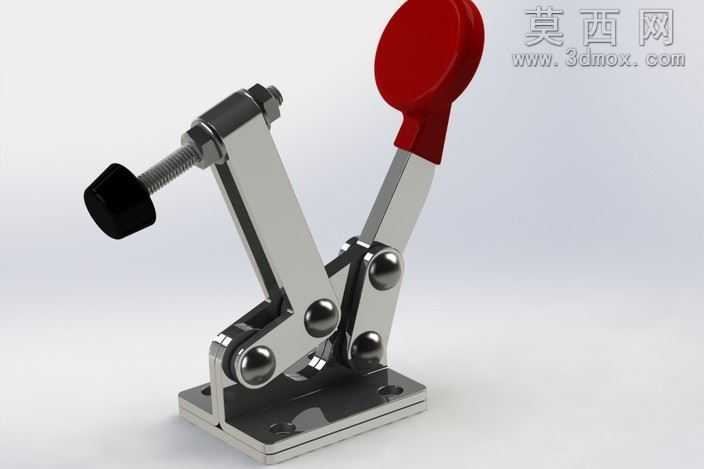

本作品为手动水平式快速压紧焊接夹具的三维数字化模型，建模过程严格遵循机械加工工装的实际生产尺寸规范，全程在SolidWorks三维建模环境中完成全参数化设计，所有零件均采用自底向上的装配逻辑构建，可实现完整的参数编辑与结构修改。模型完整还原了快速夹钳的核心肘节连杆增力结构，包含底座安装板、连杆传动组、操作手柄、压紧螺杆、橡胶压头、铰接销轴、锁紧螺母等全部零部件，各铰接位置均按照实际装配间隙设置了合理的配合公差，可在软件环境中模拟真实的手柄扳动、压头升降、锁止压紧的完整动作流程，不存在干涉错配等建模问题。材质渲染阶段针对不同零部件的实际材质属性做了精细化参数调整：金属结构件采用拉丝镀铬不锈钢材质，调整了金属粗糙度、反射强度与环境光遮蔽参数，还原五金工装的金属哑光质感；操作手柄采用红色酚醛树脂电木材质，设置了合适的漫反射与轻微高光参数，还原工业操作件的防滑磨砂质感；底部压头采用黑色丁腈橡胶材质，调整了材质的软质表面漫反射属性，还原橡胶件的哑光防滑特性；铰接销轴与锁紧螺母采用镀锌钢材质，区分了不同金属件的表面处理差异。设计思路围绕焊接工装的快速装夹需求展开，利用肘节机构的死点锁止原理实现小操作力下的大压紧力输出，水平式的手柄布局适配焊接工位的操作空间需求，可调节的压紧螺杆能够适配不同厚度工件的装夹压紧需求，橡胶压头可避免压紧过程中划伤工件表面，带安装孔的底座可直接通过螺栓固定在焊接工作台上，整体结构紧凑、操作便捷，能够大幅提升焊接工序的工件装夹效率，模型包含完整的零件特征与装配约束，可直接用于工装设计参考、工程出图以及3D打印验证。
