适配1.5至3mm细径线材的钢丝矫直机构

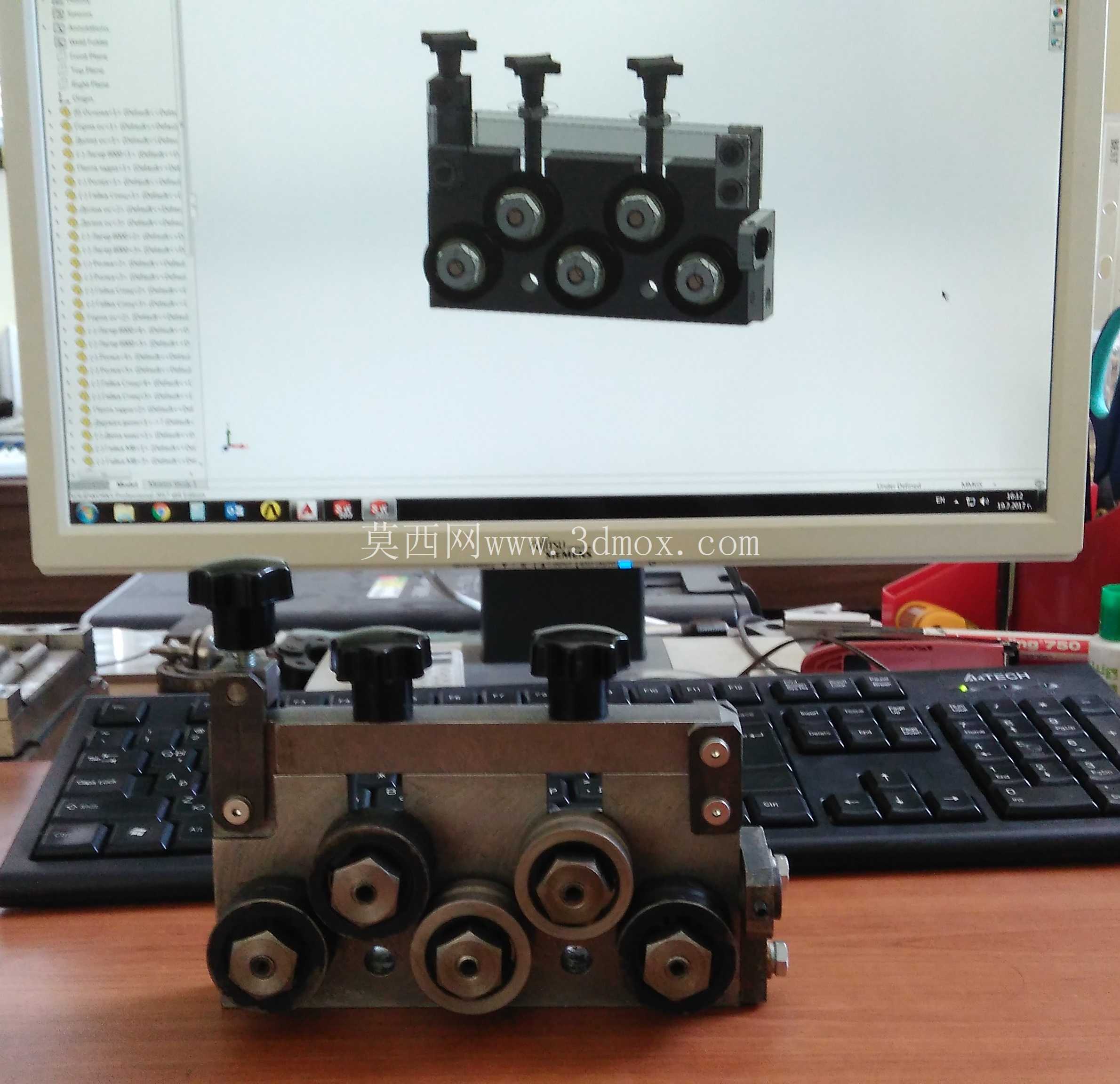

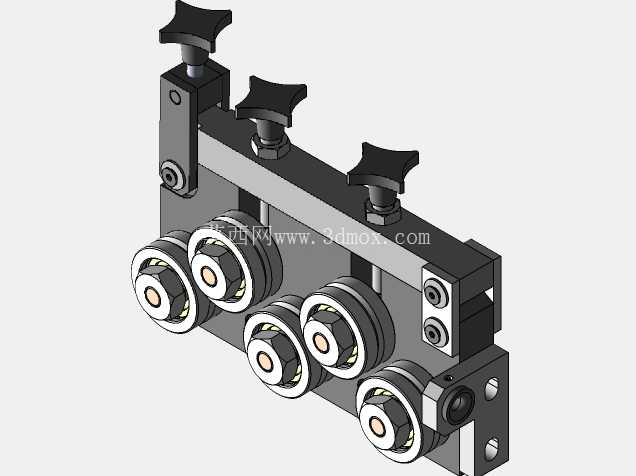

　　在金属线材加工、焊丝生产、细钢丝制品成型、五金件冲压送料等诸多生产场景中，线材从盘料架放出时自带的盘绕弯曲应力会直接影响后续送料精度、裁切长度一致性以及成型件的形位公差，这台矫直机构正是针对这类问题设计的前置处理单元，专门覆盖φ1.5mm到φ3mm区间的细径钢丝校直作业。从结构布局来看，整机采用多组错位排布的矫直轮组设计，上下两排滚轮沿线材行进方向交错布置，每一组滚轮都对应独立的压紧调节旋钮，旋钮采用星形手拧结构，现场调试时无需额外工具即可快速调整单轮的压下量，针对不同硬度、不同初始弯曲度的钢丝，可以逐轮调整压入深度，让线材在多轮反复弯曲过程中逐步消除内部残余应力，最终输出直线度满足后续工序要求的平直线材。

　　安装边界上，整机主体采用一体式机加工座体，侧面预留了两组标准安装孔位，可以直接固定在送料机台的进线端面板上，不需要额外设计转接支架，进线端与出线端的滚轮槽位保持同轴度设计，能和常见的送料滚轮、导向套直接对接，不会出现线材卡滞、刮伤表面的问题。设计过程中重点考量了细径钢丝的矫直特性，不同于粗线材需要大压下量的强力矫直，1.5-3mm区间的钢丝刚性较弱，如果压下量过大很容易出现局部压痕甚至线材弯折报废，因此每个矫直轮都采用了带圆弧槽的轴承钢滚轮，槽型弧度和适配线径范围匹配，滚轮内部自带深沟球轴承，转动阻力极小，线材行进过程中滚轮随动顺滑，不会因为滑动摩擦刮伤钢丝表面镀层，也不会因为阻力过大导致细钢丝被拉细变形。

　　调节机构的螺杆采用细牙螺纹设计，每旋转一圈对应的压下量变化极小，方便调试人员精准控制每个滚轮的压入深度，避免粗调时压下过量损伤线材。实际应用中，这类矫直器常被布置在钢丝调直切断机、网片焊接机、弹簧卷制机、钢丝折弯设备的进线位置，替代传统的固定导向套结构，相比老式的单组矫直模块，多轮交错的结构能同时处理线材不同方向的弯曲变形，不管是盘料自带的周向弯曲，还是放线过程中产生的局部扭曲，经过5组以上滚轮的连续反复弯折后，内部的残余应力会被均匀释放，出线后的直线度可以稳定控制在每米长度偏差1mm以内，完全满足后续高精度成型工序的要求。

　　座体的结构设计做了轻量化处理，整体宽度控制在窄幅区间，即使在多线并排的送料工位上，也可以并排安装多台矫直器同时作业，不会出现安装空间干涉的问题。滚轮的安装轴采用偏心锁紧设计，长期使用出现滚轮磨损后，可以快速松开锁紧螺钉更换滚轮，不需要拆解整个座体，日常维护的拆装效率很高。针对不同材质的线材，比如高碳弹簧钢丝、低碳镀锌钢丝、不锈钢细钢丝，都可以通过调整各滚轮的压下量匹配对应的矫直参数，不需要更换整套机构，适配性覆盖了绝大多数细径钢丝的加工场景。进线端的导向槽做了倒角扩口处理，穿线时不需要精准对位就能顺利把钢丝导入轮组，降低了现场操作人员的穿线难度，尤其是设备换料换规格的时候，能节省不少穿线调试的辅助时间。
