适配Φ1.5至Φ3细径钢丝的手动矫直工装

这款手动钢丝矫直装置，主要面向小规格细径钢丝的校直作业场景，常见于五金制品加工、线束预制、弹簧绕制前置工序、细钢丝网片编织等生产环节，解决成卷细钢丝开卷后自带弯曲应力、无法直接满足后续加工直线度要求的问题。不同于大型工业连续化矫直设备，这款工装采用手持便携的结构设计，无需固定安装在生产线体上，可灵活适配多工位零散矫直作业、小批量试制场景的线材调直需求，作业时无需额外配置动力源，仅需手动牵引钢丝穿过矫直轮组即可完成校直，操作门槛低，适合车间零散工序、维修现场的临时矫直作业使用。

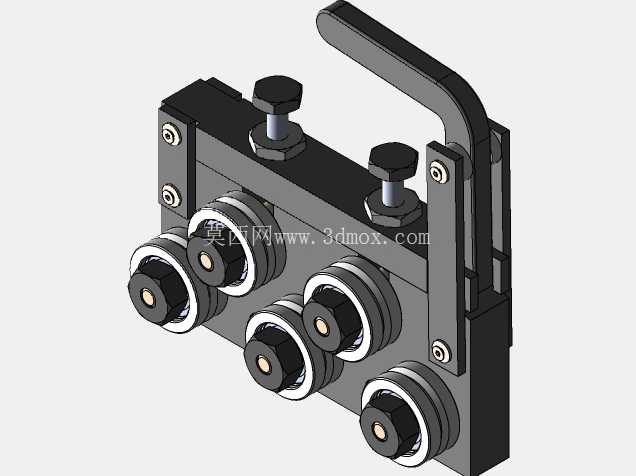

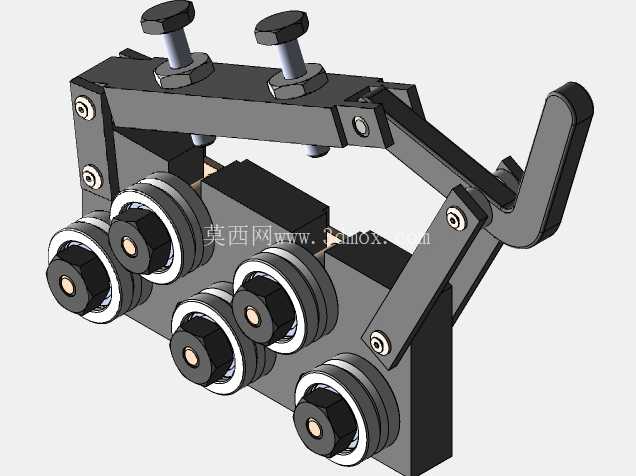

从结构功能来看，装置核心采用上下错位排布的多组矫直轮结构，共设置6个带限位槽的矫直滚轮，滚轮槽型适配Φ1.5至Φ3直径范围的钢丝，轮槽表面做光滑处理，避免牵引过程中刮伤钢丝表面镀层或基体。滚轮通过销轴固定在主体安装板上，每个滚轮可绕自身销轴自由转动，牵引钢丝时滚轮随线材进给同步转动，将滑动摩擦转化为滚动摩擦，大幅降低牵引阻力，同时减少线材表面的磨损。装置顶部设置两个可调压紧旋钮，旋钮通过螺纹结构与上安装座连接，旋转旋钮可调整上排矫直轮的下压量，以此适配不同直径、不同弯曲程度的钢丝校直需求：针对弯曲程度较大的硬态钢丝，可适当增大下压量，让钢丝在轮组间形成足够的反复弯曲变形，抵消原有内应力；针对软态细钢丝或表面质量要求高的镀层钢丝，可适当减小下压量，避免过度压弯导致线材表面产生压痕或出现二次变形。

设计过程中，主体承载板采用加厚钢板加工而成，保证整体结构刚性，避免矫直过程中主体受力变形影响校直精度；侧边设置的手提式握把采用弯折成型结构，握持位置做了圆角处理，作业时可单手握持握把固定装置，另一只手牵引钢丝穿过轮组，操作姿态符合人工操作的人机工程学要求，长时间作业也不易产生疲劳。矫直轮的排布采用交错等距设计，让钢丝在穿过轮组时经历多方向的反复弯曲，逐步消除线材内部的残余弯曲应力，最终输出直线度满足后续加工要求的钢丝，轮组的排布间距经过反复校核，既保证足够的矫直变形行程，又不会因为间距过大导致细钢丝在矫直过程中出现卡滞、弯折的问题。

从安装与使用边界来看，这款工装整体外形紧凑，无需预留大型安装空间，可直接放置在工作台面使用，也可通过主体板上的预留安装孔，用螺栓将其固定在工作台边缘、放料架旁等固定工位，适配连续化小批量生产的使用需求。装置的进线端与出线端做了导向倒角处理，方便钢丝快速穿入轮组，作业时可根据钢丝的原始弯曲方向，适当调整压紧旋钮的下压量，牵引过程中保持匀速进给，即可获得稳定的校直效果。针对不同材质的钢丝，比如碳素弹簧钢丝、镀锌铁丝、不锈钢细丝，都可通过调整压紧量获得适配的校直效果，无需更换滚轮组件，适配性较强。装置的所有转动销轴都做了间隙配合设计，滚轮转动无卡滞，日常维护仅需定期清理轮槽内的铁屑、杂物，在销轴位置加注少量润滑脂即可保证长期稳定使用，维护成本极低。

在实际生产场景中，这类小型手动矫直工装往往是大型自动化矫直设备的有效补充，针对小批量、多规格、零散作业的细钢丝校直需求，无需占用大型设备的生产工时，可灵活部署在各个需要的工位，大幅提升小批量加工的作业效率，同时避免大型设备调试换型的时间损耗。结构设计上没有冗余的复杂构件，所有零部件都采用常见的机械加工件与标准件，加工制造成本低，后期易损件更换方便，矫直轮出现磨损后仅需拆卸销轴即可快速更换，无需整体更换装置，具备较高的实用性。
