适用于细径线材的滚轮式矫直装置

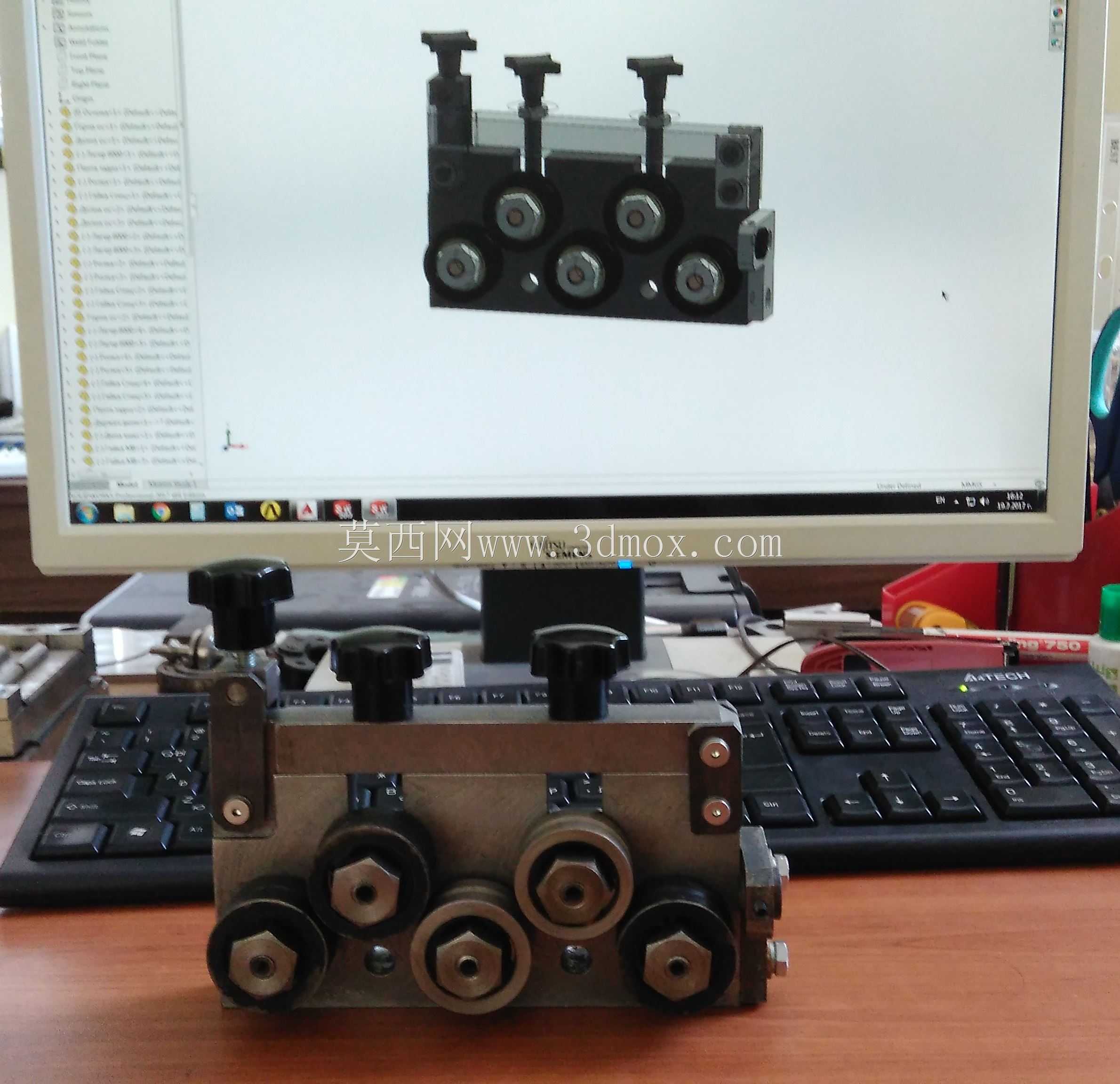

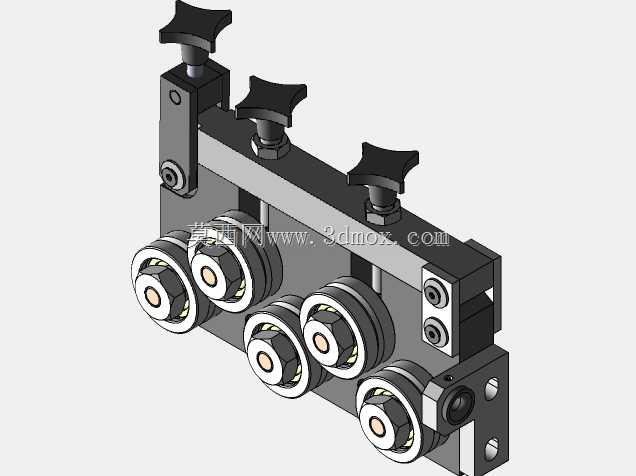

这款滚轮式线材矫直装置，主要面向细径金属线材的校直作业场景，常见应用于电子元器件引脚加工、细金属丝裁切送料、首饰线材成型、小型弹簧预制线材预处理等生产环节，能够适配直径1.5毫米至3毫米范围内的各类金属线材，包括低碳钢丝、铜丝、铝丝以及低硬度合金线材，解决细径线材在收卷、转运过程中产生的弯曲、扭折、应力不均问题，为后续的裁切、折弯、冲压、焊接等工序提供直线度达标、内应力均匀的线材原料。装置采用上下双排错位排布的矫直滚轮结构，共设置七个带限位槽的硬质合金滚轮，滚轮表面的圆弧槽与适配线材直径匹配，能够在穿线后从上下两个方向对线材形成多点位的连续施压，线材被牵引通过滚轮组的过程中，会被反复进行正反方向的弯曲塑性变形，逐步消除线材内部的残余弯曲应力，最终输出直线度符合工艺要求的平直线材。装置顶部设置三个带星形把手的调节螺杆，每个螺杆对应下压一组上排滚轮，操作人员可以根据待加工线材的材质硬度、直径规格以及初始弯曲程度，独立调节每个上滚轮的下压量，针对不同弯曲度的进线段灵活调整矫直压力，避免压力过大导致线材表面压伤、截面变形，或是压力不足无法完全消除弯曲缺陷的问题。装置的主体框架采用高强度铝合金加工而成，在保证结构刚性、避免矫直作业过程中框架形变影响矫直精度的同时，有效控制了整体重量，既可以独立安装在桌面支架上作为 standalone 的矫直工位使用，也可以直接集成到全自动线材裁切机、端子压接机、3D线材成型机等自动化设备的进线端，作为送线系统的前置矫直单元使用。装置的进线端和出线端都设置了带导向孔的定位块，导向孔的内径略大于适配线材的最大直径，能够对线材进出矫直滚轮组的位置进行限位，避免线材在牵引过程中从滚轮槽内脱出，同时保证线材进出方向与滚轮组的矫直中心线保持重合，提升矫直作业的稳定性。装置的安装边界紧凑，整体宽度不超过120毫米，长度不超过180毫米，安装面预留了标准的沉头安装孔位，可以直接通过螺栓固定在设备的安装面板上，不需要额外设计复杂的转接支架，适配各类中小型线材加工设备的安装空间要求。滚轮内部采用密封式微型轴承支撑，转动阻力小，在高速牵引线材的过程中不会出现卡滞、打滑的问题，也不会在线材表面留下滚动划痕，能够很好地保护镀层线材、光亮线材的表面质量，适配对线材表面外观要求较高的加工场景。
