重载万向脚轮结构设计

在车间物料转运、仓储货架移位、商用设备移动等场景中，脚轮作为承载移动的核心部件，其结构可靠性直接决定了整套移动系统的使用体验与寿命。本次设计的重载万向脚轮，针对常规脚轮在高负载下转向卡滞、轮面磨损快、安装易松动的痛点做了针对性优化，适配多数需要频繁移位的中载工业设备与转运工装。

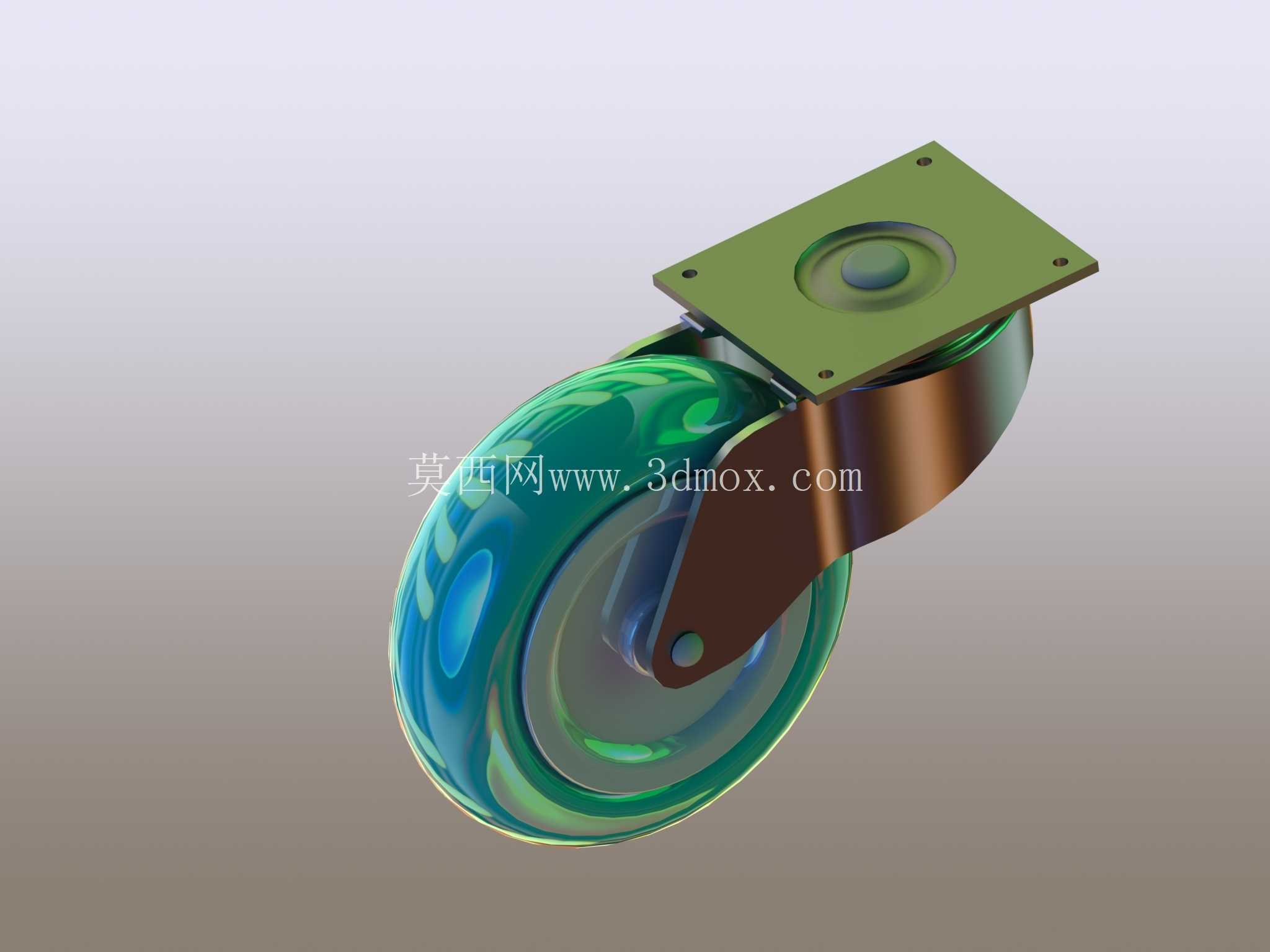

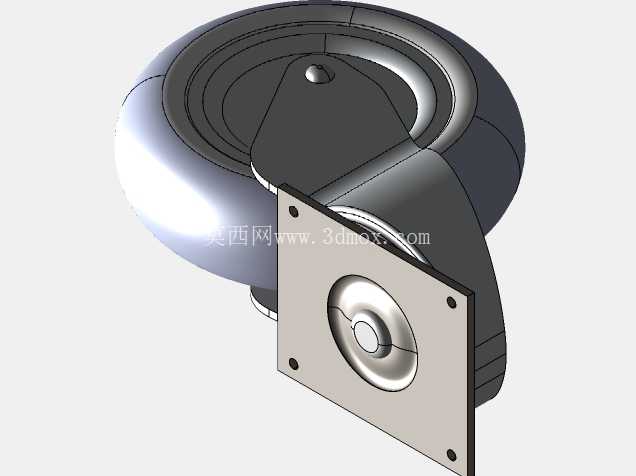

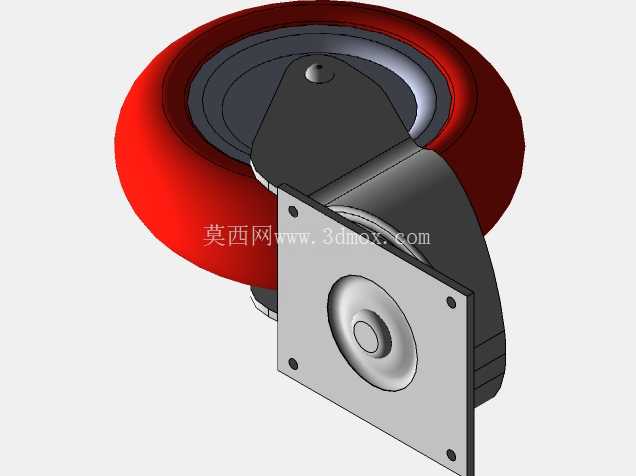

从安装边界来看，顶部采用方形四孔安装法兰，法兰盘厚度做了加厚处理，四个安装孔位对称分布，孔间距适配行业通用的安装基准，安装时可直接通过螺栓固定在设备底部的安装面上，不需要额外做转接板加工，法兰盘中心的定位凸台可在安装时快速嵌入设备底部的定位槽，避免安装后脚轮出现偏摆，安装面的平面度公差控制在0.1mm以内，保证受力均匀分布在整个法兰面上，不会出现局部应力集中导致的法兰变形。

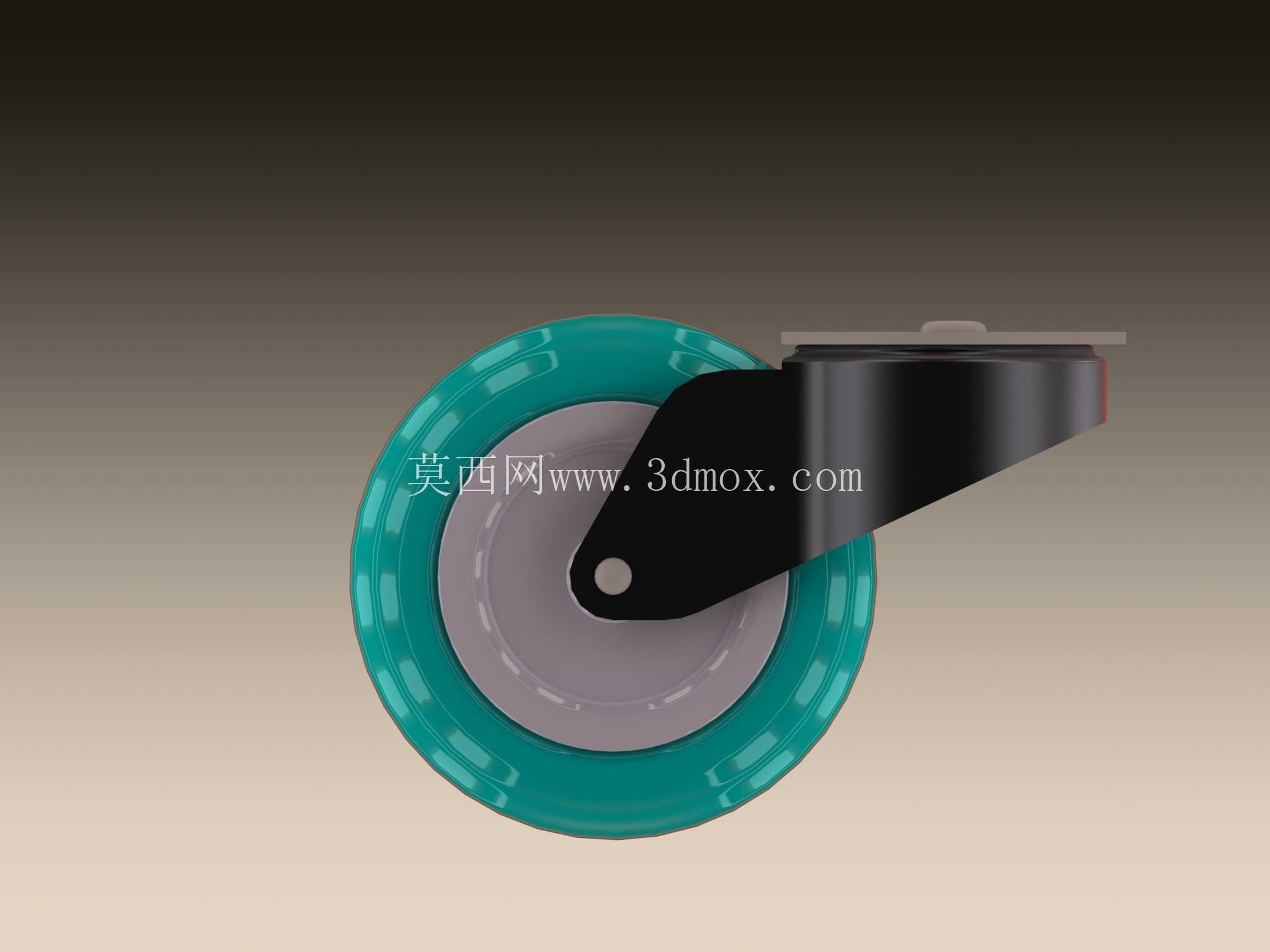

转向结构采用双滚珠轴承回转支承设计，不同于普通轻型脚轮的单排钢珠结构，上下两排钢珠分别承受轴向载荷与径向倾覆力矩，当设备在不平整地面推行产生侧向冲击力时，上排钢珠可抵消大部分倾覆力矩，避免转向支架出现变形卡滞；转向支架的连接铆钉采用过盈铆接工艺，铆接后支架与法兰的轴向间隙控制在0.05mm以内，既保证转向时的转动灵活性，又不会出现旷量导致推行时轮子晃动。轮架采用折弯成型的高强度钢板，折弯处做了圆角过渡避免应力集中，轮轴孔处镶有耐磨铜套，轮轴与铜套的配合间隙控制在合理范围，长时间转动也不会出现轴孔磨损变大的问题。

轮面采用高弹性聚氨酯材质，这种材质的邵氏硬度控制在85A左右，既具备足够的承载能力，又能在不平整地面起到一定的减震效果，推行时不会产生过大的噪音，同时轮面的圆弧过渡设计可减少转向时的摩擦阻力，在环氧地坪、水泥地面、瓷砖地面等常见工业地面都能顺畅推行，不会对地面造成划伤。轮芯采用高强度工程塑料一体注塑成型，内部镶嵌有深沟球轴承，轴承与轮轴的配合采用过渡配合，既保证转动顺畅，又不会出现轴承跑内圈的问题。

在实际选型应用中，这类脚轮通常四个为一组使用，单轮额定承载可满足多数中载设备的移动需求，搭配两个定向轮两个万向轮的组合方案时，设备推行时的直线性更好，转向时也更省力；如果需要在斜坡位置停靠，可选择带刹车功能的同规格脚轮，刹车结构可同时锁定轮面转动与支架转向，保证停靠时不会出现滑移。设计过程中对轮架的受力做了有限元校核，在1.5倍额定载荷下，轮架的最大变形量小于0.2mm，应力集中位置的安全系数大于3，满足长期重载使用的强度要求；轮面的滚动阻力系数经过实测，在水泥地面上小于0.05，推行时所需的推力远小于同规格的铸铁轮或尼龙轮。

不同于轻型家具脚轮的薄钢板支架设计，这款脚轮的所有金属结构件都做了表面防锈处理，支架表面采用电泳烤漆工艺，在潮湿的车间环境中也不会轻易生锈，安装法兰的表面做了镀锌处理，避免螺栓连接位置出现锈死导致后期拆卸困难。轮面与轮芯的粘接采用专用聚氨酯粘接剂，粘接强度经过测试，在额定载荷下推行不会出现轮面与轮芯脱胶分离的问题，适配的工作环境温度范围在-20℃到60℃之间，可满足多数常规工业场景的使用需求，不会因为低温导致轮面变硬开裂，也不会因为高温导致轮面软化变形。
