18英寸工匠级手动撬棒结构设计

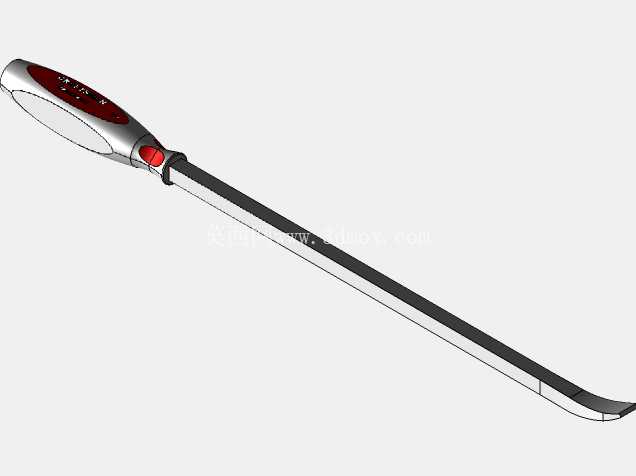

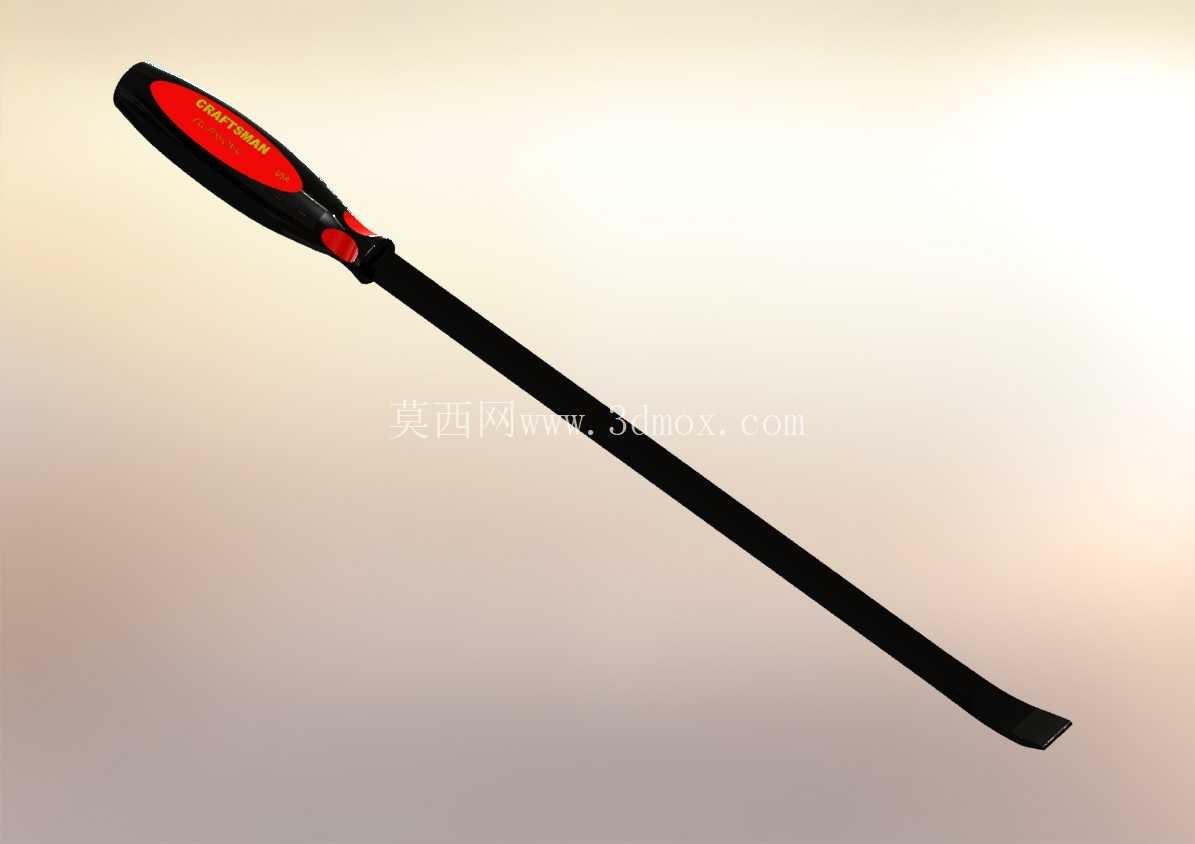

这款18英寸规格的手动撬棒，是面向设备检修、模具拆装、物流装卸、钣金校正等多场景设计的手动作业工具，整体结构围绕高负载撬动作业的受力需求展开设计，杆身采用平直长杆构型，末端加工为扁平楔形撬头，握持端设置符合人体工学的双色防滑手柄，整体构型兼顾力臂长度与操作可控性。从实际作业场景来看，这类撬棒的应用覆盖多个工业作业环节：在铸造模拆装工位，可用于撬开分型面贴合紧密的模具模框，撬动定位销、拆卸模仁镶件，应对模具长期使用后分型面残留粘模、锈蚀导致的开模阻力；在设备检修场景中，可用于撬动重型设备的移位校正、拆卸过盈配合的端盖、撬开设备检修盖板，也可用于装配过程中调整工件的对位间隙；在物流装卸环节，可用于撬开木质包装箱的封边、撬起打包钉、撬动重型货箱的移位；在钣金作业场景中，还可借助楔形撬头校正钣金件的局部变形，撬动卡滞的钣金卡扣。

设计过程中首先围绕力臂需求确定杆身长度，18英寸的总长度在手动撬动作业中可提供足够的力矩输出，相比短柄撬棒能在同等手部施力下获得更大的撬动力，同时长度控制在单人手持操作的合理范围内，避免过长导致的操作空间受限、撬动力矩过大引发的杆身弯折风险。杆身截面采用变截面设计，靠近撬头的受力段截面厚度更大，向握持端逐步过渡到均匀截面，在保证整体结构强度的前提下控制整体重量，降低长时间手持作业的疲劳感。撬头的楔形角度经过反复校核，楔角控制在15度左右，既保证楔入缝隙时的穿透力，能顺利插入狭窄的分型面、设备缝隙中，又避免楔角过小导致撬头受力时容易崩裂、卷边，撬头的边缘做了圆角钝化处理，防止楔入时刮伤工件表面，同时减少撬头受力时的应力集中。

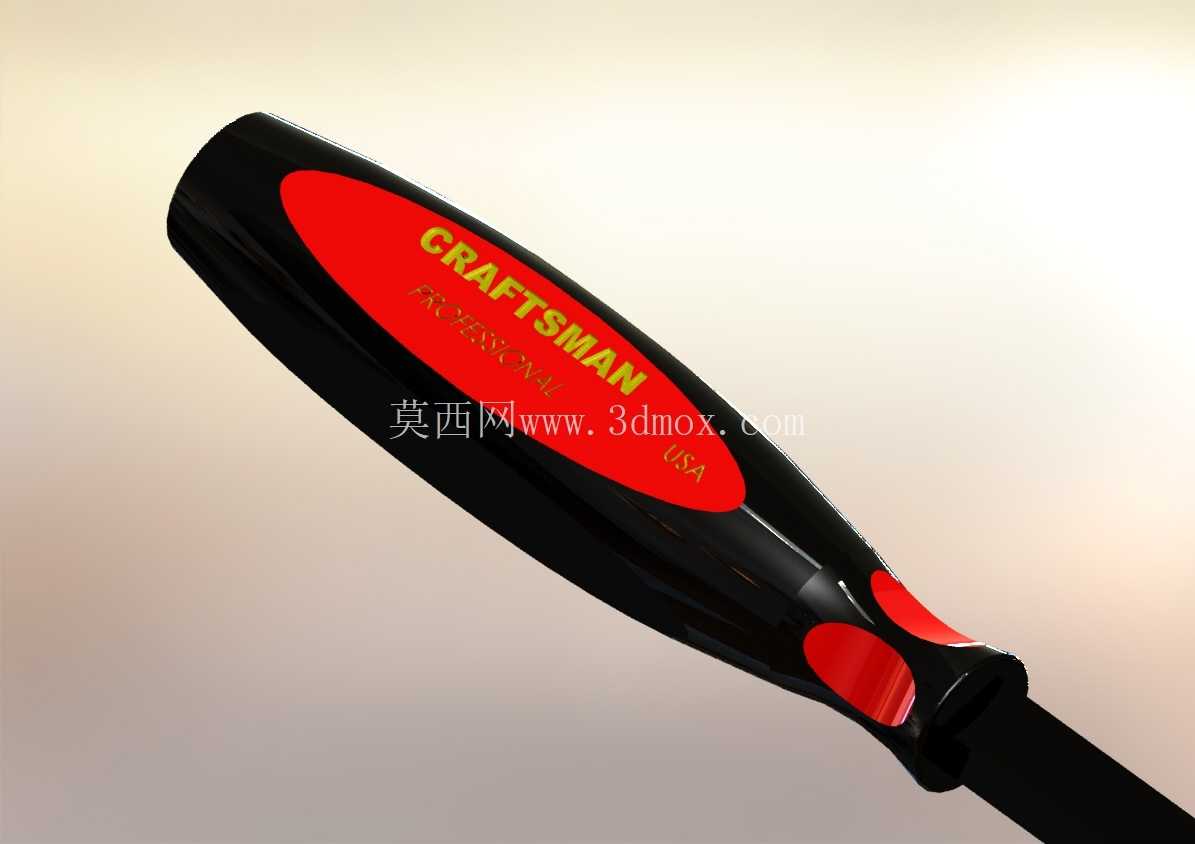

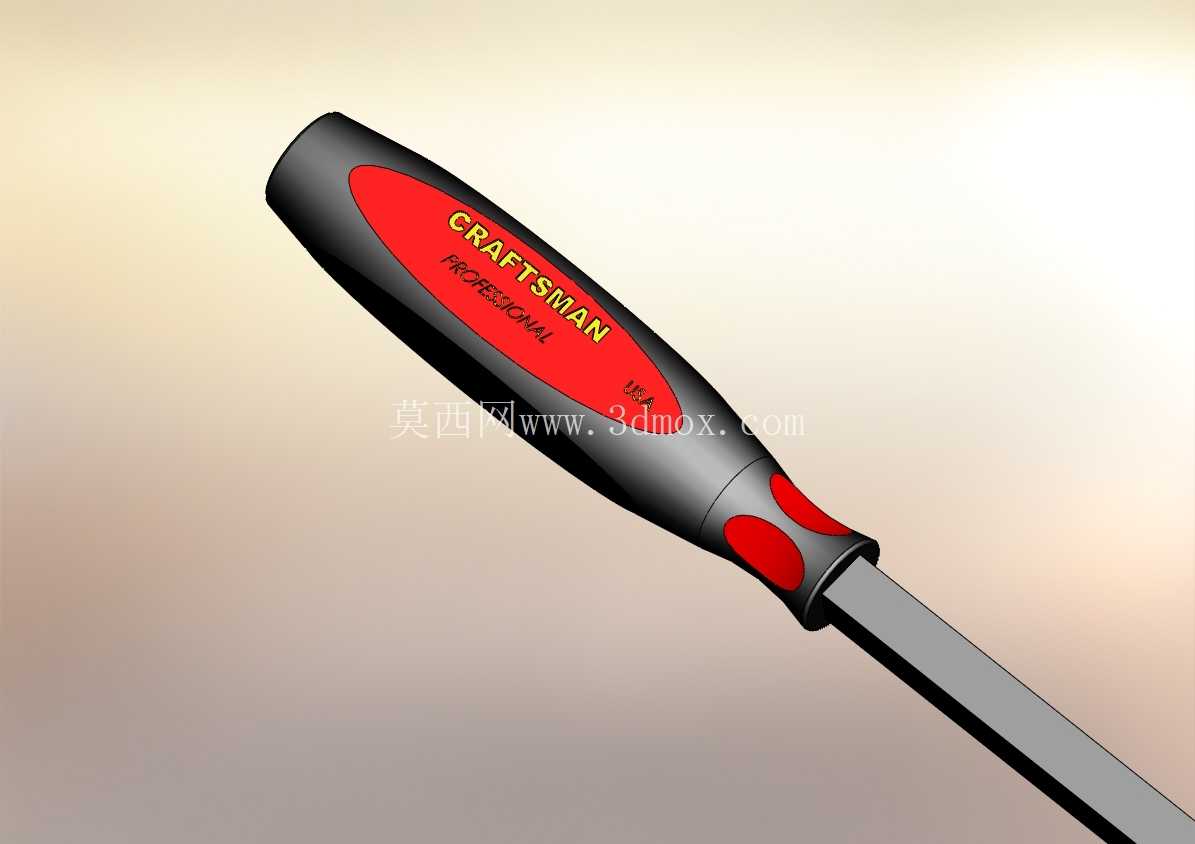

手柄部分采用双色注塑的包覆式设计，内部为与杆身过盈压装的硬质衬套，外部包覆软质防滑橡胶，手柄表面设置符合手指握持弧度的凹凸纹理，靠近杆身的位置设置凸起的挡边，防止撬动作业时手部打滑向前滑移碰到工件造成损伤。手柄与杆身的连接部位做了滚花压装处理，保证大扭矩撬动时手柄不会与杆身发生相对转动，连接位置的过渡圆角做了加大处理，避免应力集中导致杆身在手柄连接处断裂。从安装边界与操作适配性来看，这款撬棒不需要额外的配套安装结构，属于纯手动手持工具，整体杆身直径控制在14mm，撬头最薄位置厚度2mm，可顺利插入宽度2mm以上的缝隙中开展撬动作业，整体重量控制在600g左右，单人单手握持即可完成大部分常规撬动作业，遇到大阻力场景也可双手握持杆身施加更大的作用力。

结构设计过程中对杆身的受力做了有限元校核，模拟最大撬动负载下的应力分布，将最大应力位置控制在杆身材料的屈服强度范围内，撬头位置做了局部淬火处理，表面硬度达到HRC45-50，保证楔入硬物时不会出现卷边、崩口，杆身主体采用中碳钢调质处理，兼顾韧性与强度，避免撬动时杆身突然断裂引发安全风险。手柄的软质包覆层采用耐油橡胶材质，可适应车间内油污、切削液飞溅的作业环境，长时间接触油污不会出现老化、开裂，表面的防滑纹理在沾有少量油污的情况下依然能提供足够的握持摩擦力，防止操作时打滑。在实际作业的适配性上，这款撬棒的平直杆身设计也可配合锤击使用，当需要将撬头楔入较紧的缝隙时，可用手锤敲击手柄末端的硬质衬套端面，将撬头打入缝隙中，手柄末端的硬质衬套可承受锤击的冲击力，不会出现锤击后手柄开裂、变形的问题。相比常见的一体式全金属撬棒，带包覆手柄的设计能有效降低撬动作业时的手柄震动，减少长时间作业对手部的震感反馈，降低作业疲劳度，同时双色的手柄标识也能在工具杂乱的车间现场快速识别，减少工具找寻的时间。
