食品加工线加扰器进料托盘结构

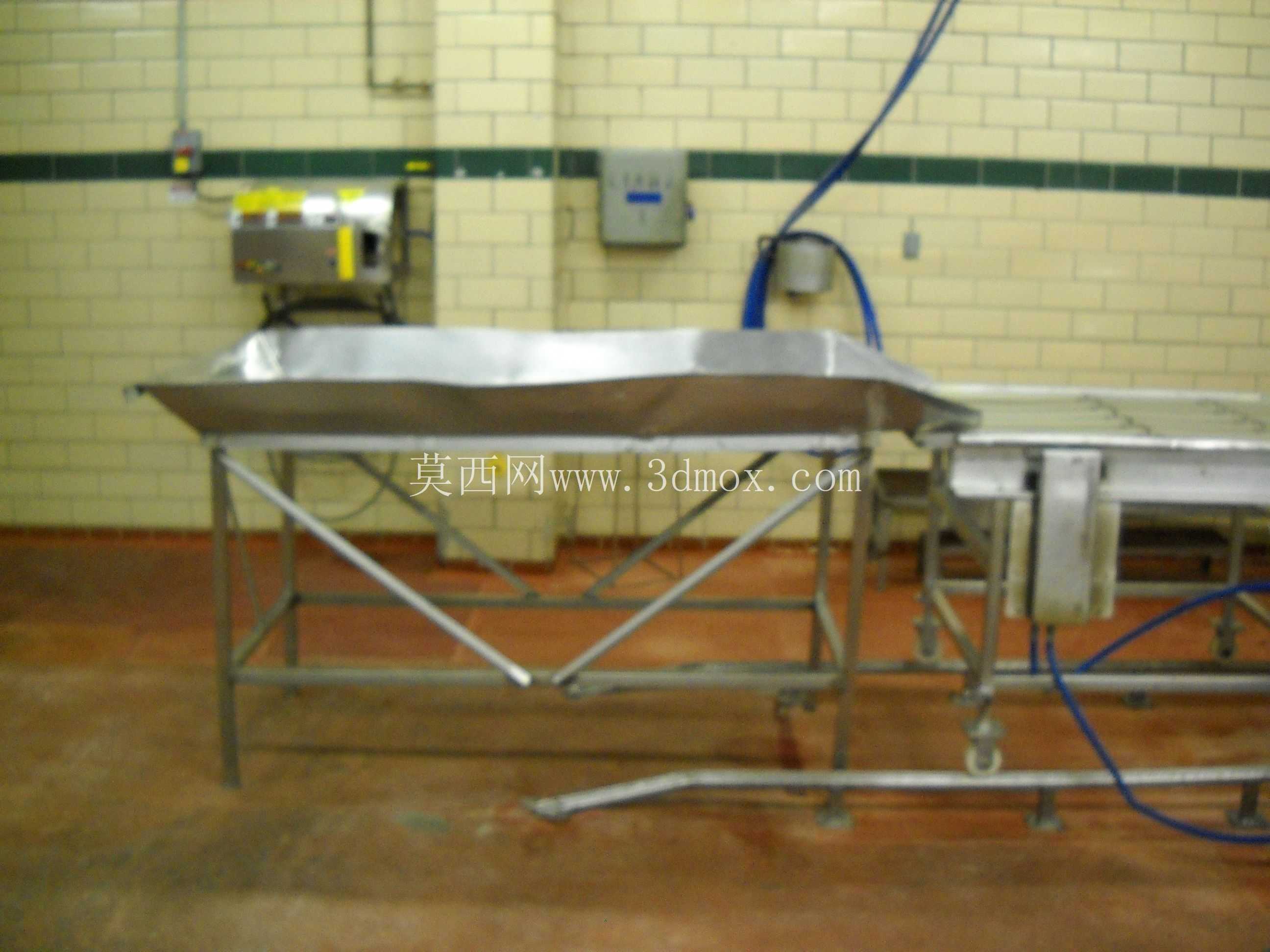

在休闲食品、烘焙原料、谷物加工等连续生产产线中，散料的均匀进料一直是影响后端计量、混配精度的核心环节，这款进料托盘正是配套加扰工序设计的进料承接构件，最早的结构原型来自产线改造时的倾斜料斗方案，经过多轮现场调试优化后形成当前的落地式结构。从实际应用场景来看，该构件安装在加扰设备的进料端上方，承接上游输送设备落下的颗粒状、粉状食品原料，通过托盘自身的导流斜面将物料均匀导向加扰器的进料口，避免物料偏载导致的加扰不均、堵料、撒料问题，相比传统直落式进料斗，该托盘的宽幅接料面可以适配皮带输送机、振动喂料器等多种上游出料端的落料范围，不需要额外加装导流挡板就能覆盖1.2米宽度内的落料区域，适配多数中小型食品加工线的进料段布局。

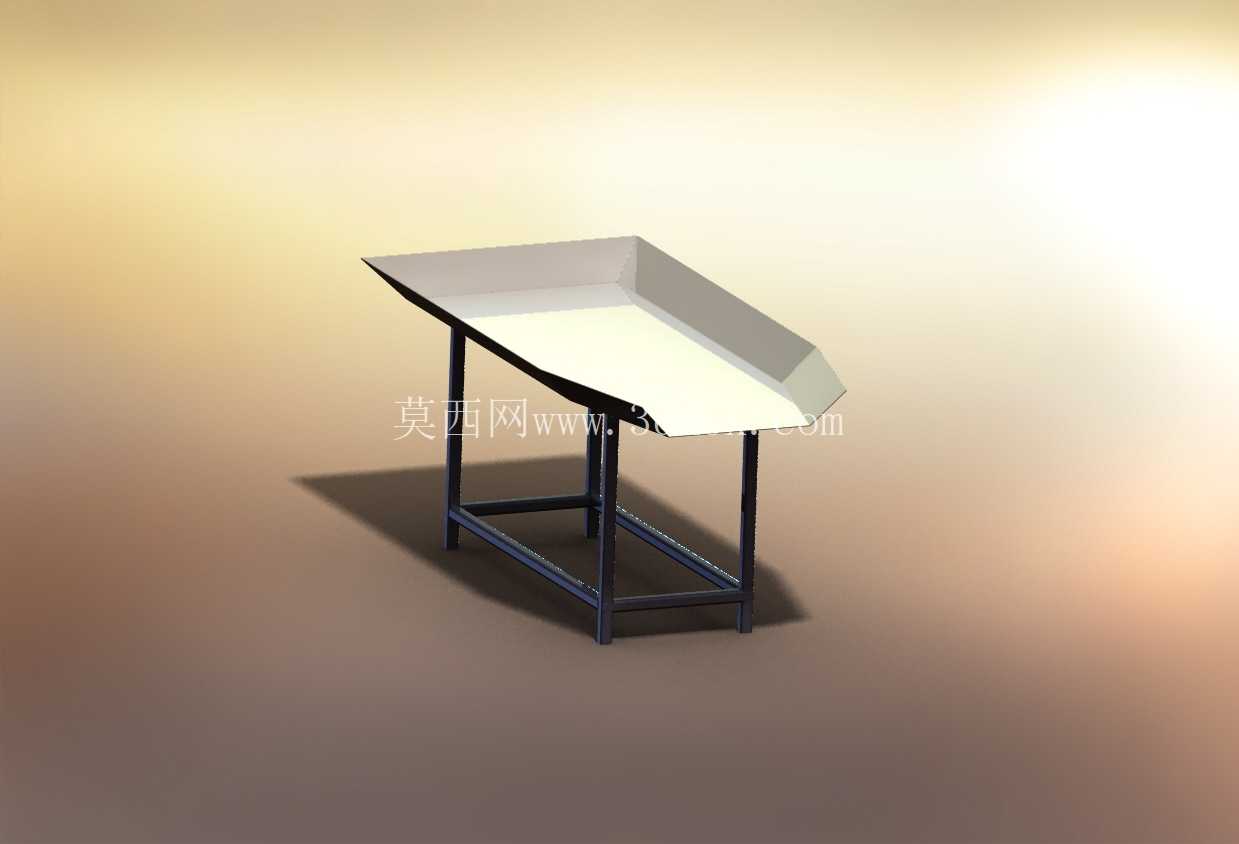

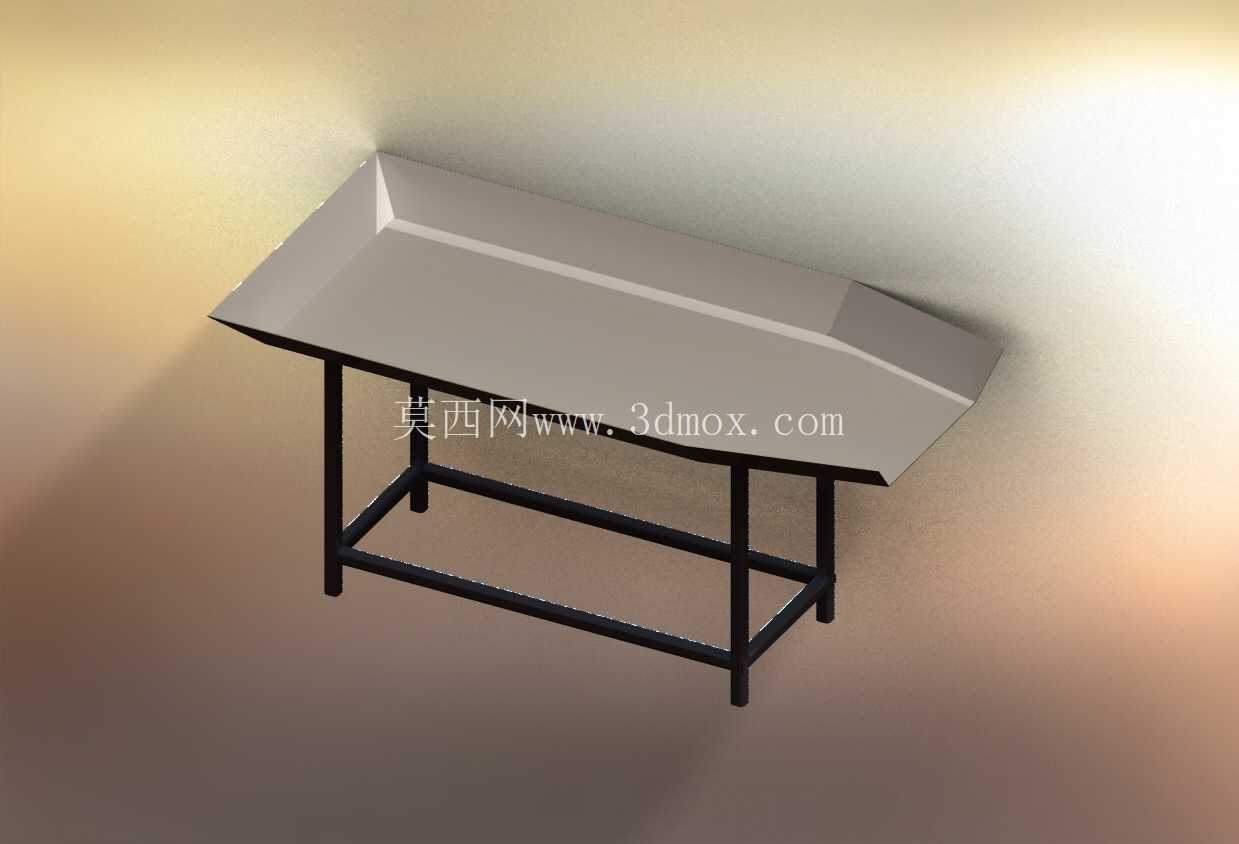

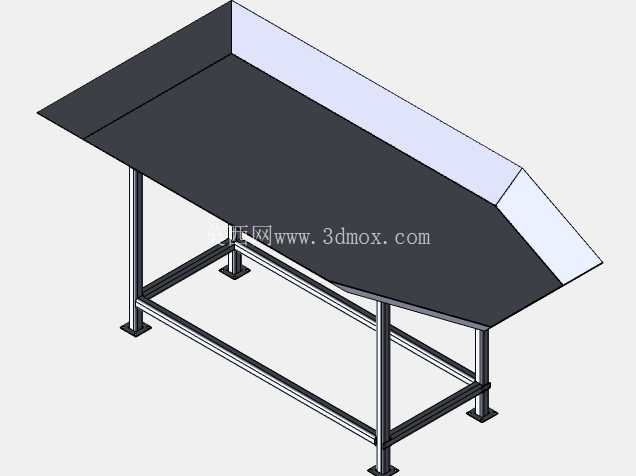

从功能特性上看，托盘主体采用斜面向中心收窄的溜槽结构，两侧设置向上翻起的挡边，高度为120mm，能够有效阻挡物料在滑落过程中从侧边撒漏，托盘的出料端宽度收窄至350mm，刚好匹配常规加扰器的进料口口径，避免物料掉落到设备外部。托盘的支撑框架采用方管焊接结构，四根立柱底部设置安装脚板，脚板上开有直径14mm的安装孔，可以通过膨胀螺栓直接固定在车间地面上，也可以搭配可调脚杯实现高度微调，整体安装高度范围在750mm到850mm之间，能够适配不同高度的加扰设备进料口，安装时只需要保证托盘出料端与加扰器进料口的垂直间距在50mm到100mm之间，就可以避免物料下落时产生的粉尘外溢，同时不会因为间距过小导致物料卡滞。

设计过程中首先考虑的是食品接触场景的卫生要求，托盘主体的所有转角都做了R15以上的圆角过渡，不存在清洁死角，避免物料残留滋生细菌，表面采用拉丝抛光处理，粗糙度Ra≤1.6μm，既可以减少物料滑落时的摩擦阻力，也方便日常生产结束后的冲洗清洁。支撑框架的结构设计优先考虑稳定性，四根立柱之间设置上下两层横撑连接，上层横撑距离托盘底部100mm，直接承托托盘的底部荷载，下层横撑距离地面200mm，增强框架整体的抗扭刚度，即使在满料负载（托盘最大承接物料重量为80kg）的情况下，框架的形变量不超过0.5mm，不会出现托盘倾斜导致的物料偏流问题。

从安装边界来看，该构件的整体外形长度为1600mm，宽度为800mm，安装时需要在进料端预留至少1800mm的纵向空间、1000mm的横向空间，保证设备周边有足够的操作和清洁空间，托盘的进料端高度比出料端高180mm，倾斜角度为12度，这个角度是针对面粉、谷物颗粒、膨化食品碎料等常见食品原料的安息角设计的，既可以保证物料依靠自重顺利滑落，不会在托盘表面积料，也不会因为倾斜角度过大导致物料下滑速度过快，在加扰器进料口产生冲击扬尘。另外在托盘的出料端还预留了安装快卡接口的位置，可以根据生产需要加装气动闸门或者振动导流装置，适配不同流动性的物料，比如针对流动性较差的粉状物料，可以加装小型振动电机在托盘底部，通过微幅振动辅助物料滑落，不需要改动主体结构就可以实现功能扩展。

在结构强度校核阶段，针对托盘主体的板材厚度做了多轮验证，最终选用2mm厚的板材冲压成型，在保证整体刚度的前提下尽可能降低自重，整个构件的总重量控制在42kg左右，不需要起重设备，两名现场维护人员就可以完成安装和移位。支撑框架选用25*25*2mm的不锈钢方管焊接，焊接位置都做了打磨抛光处理，不存在毛刺、焊渣凸起，避免清洁时划伤操作人员，也不会挂住纤维类物料产生残留。实际投产使用中，该进料托盘能够适配1t/h到3t/h的物料处理量，完全满足中小型食品加工线的加扰工序进料需求，相比传统的焊接式料斗，该结构的可拆卸性更强，托盘主体和支撑框架之间采用螺栓连接，不需要焊接作业就可以完成组装，后期如果需要调整托盘角度，只需要更换不同长度的立柱连接件就可以实现，不需要整体更换构件，降低了产线改造的成本。
