航空发动机燃烧室衬板检修定位工装

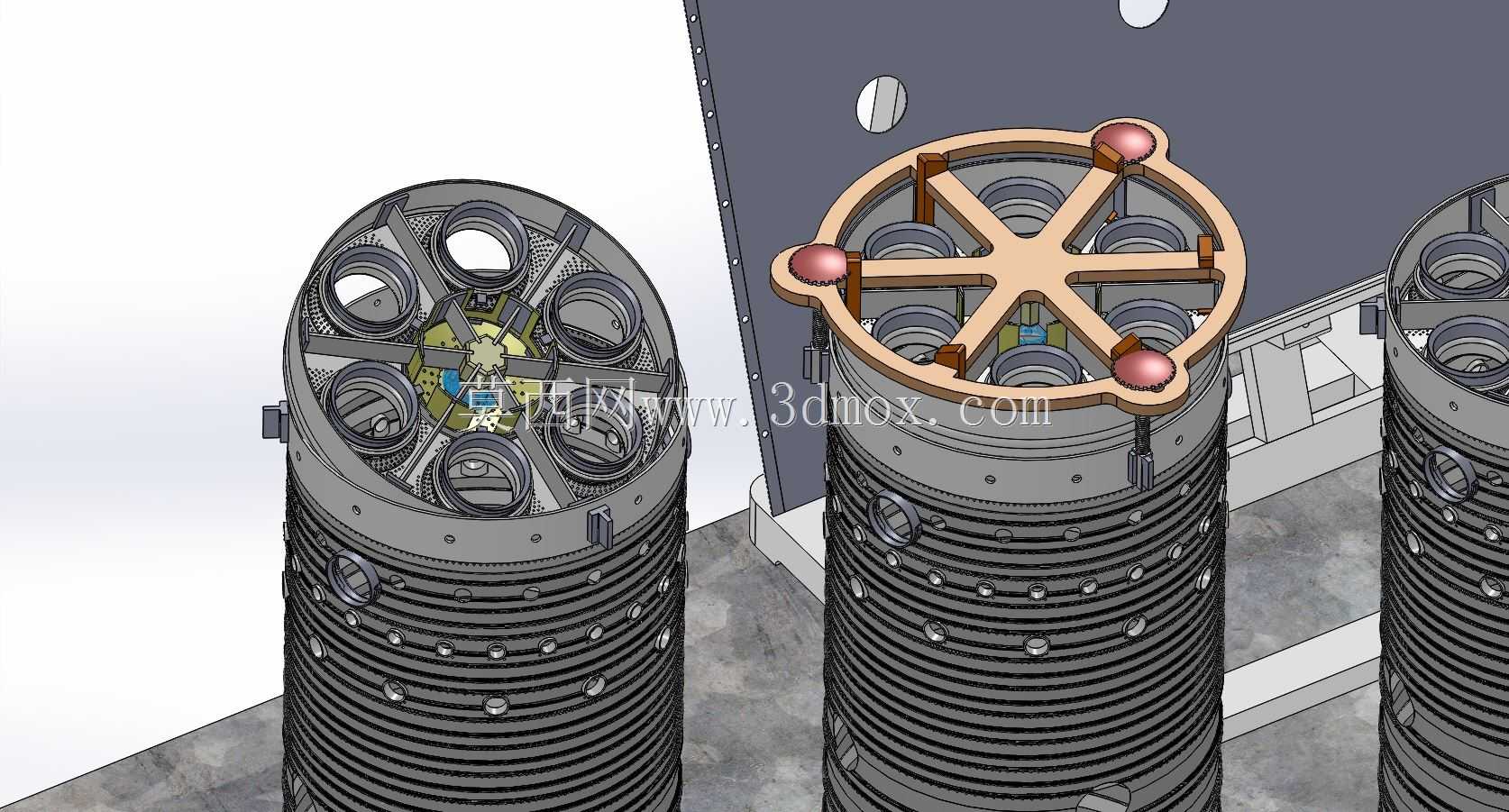

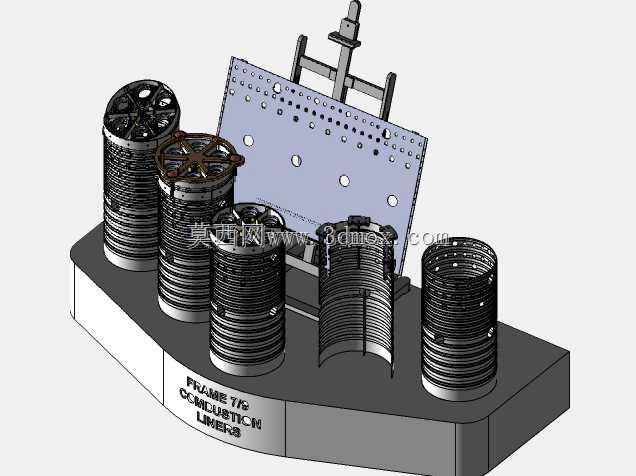

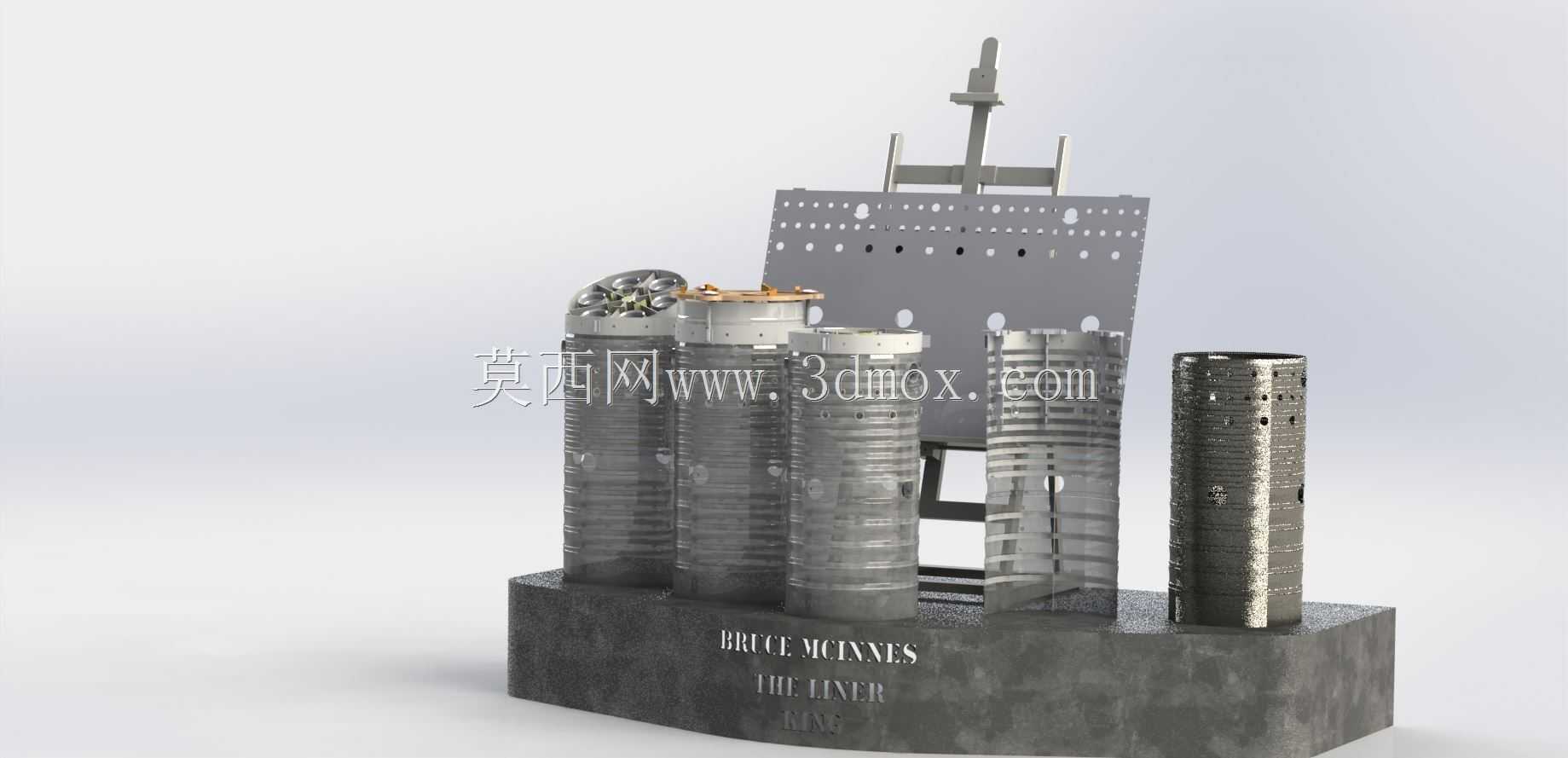

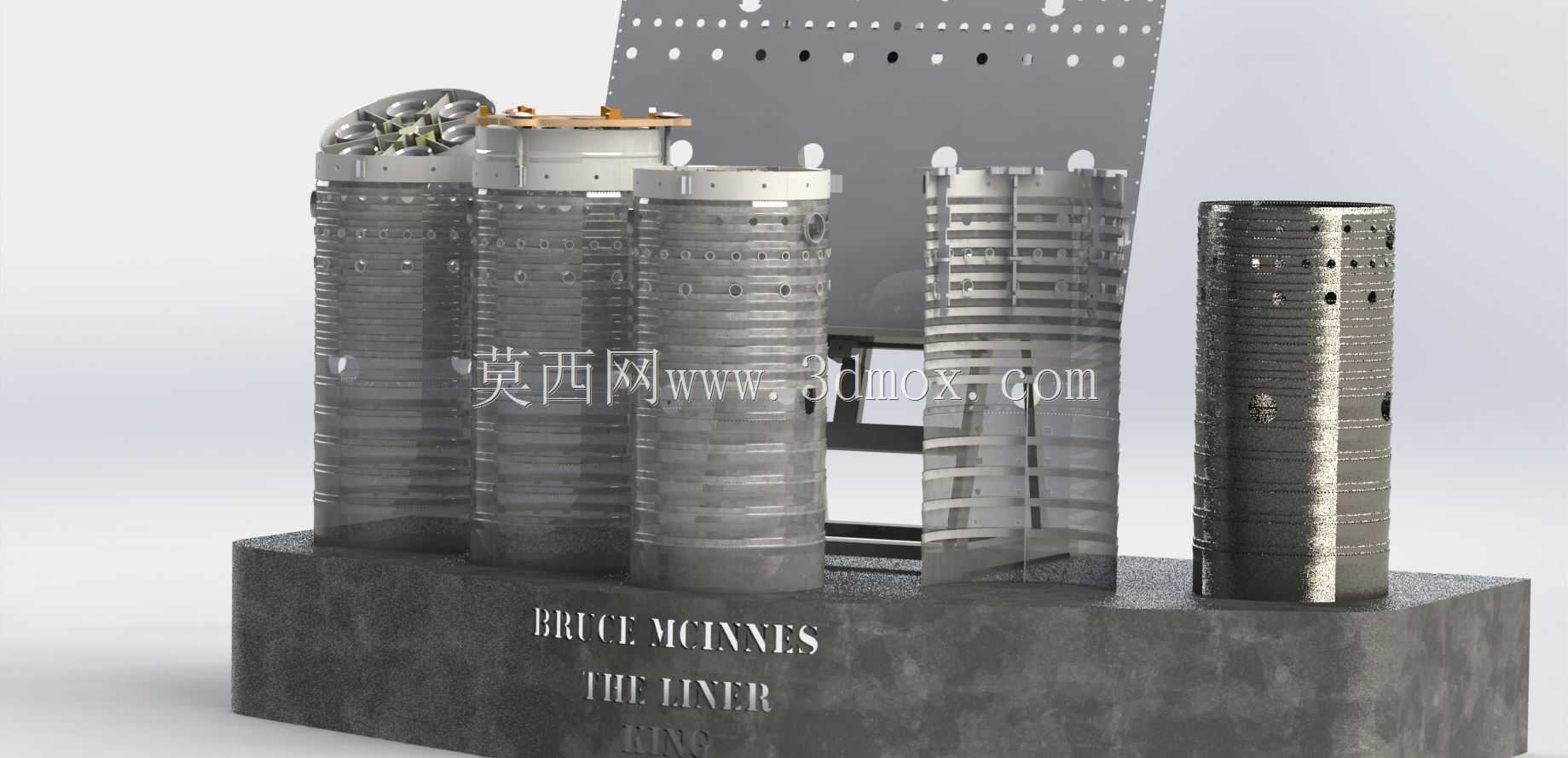

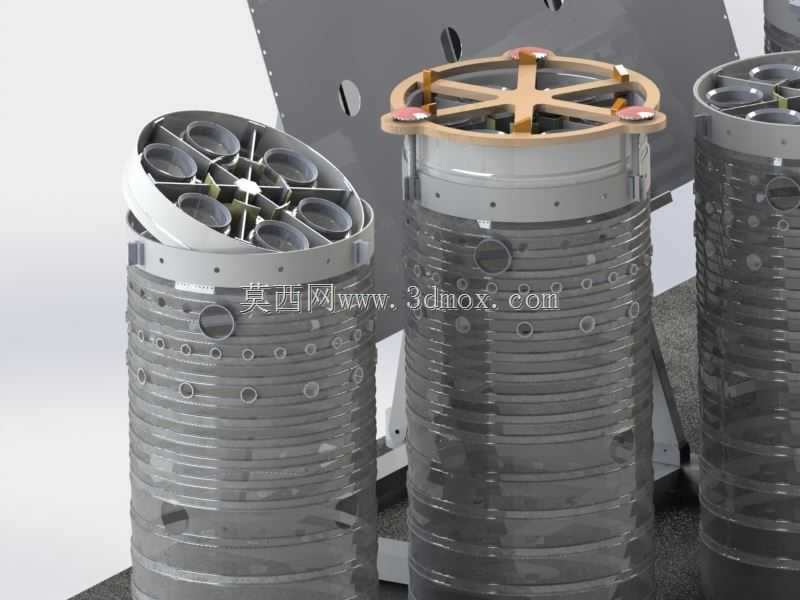

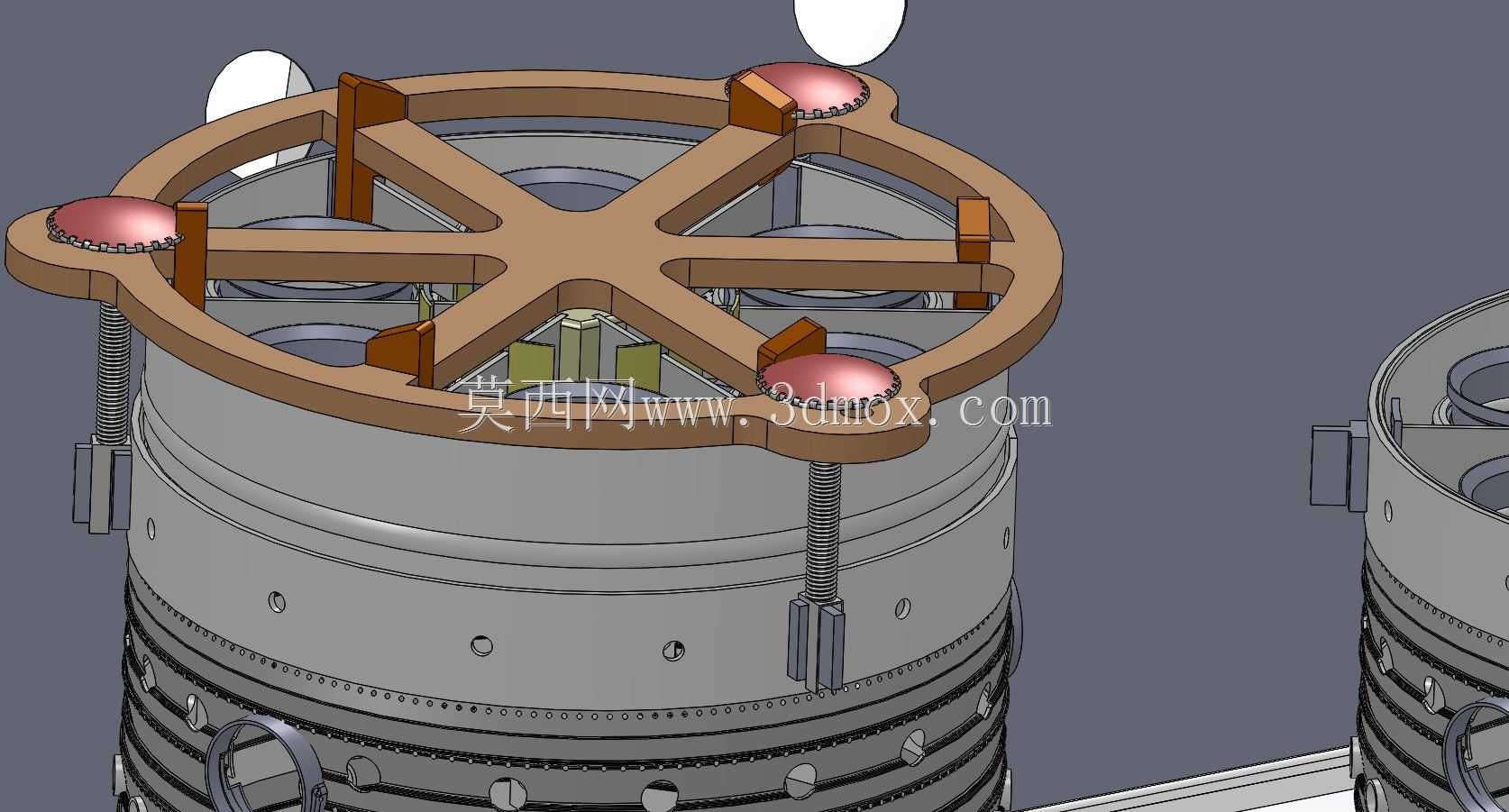

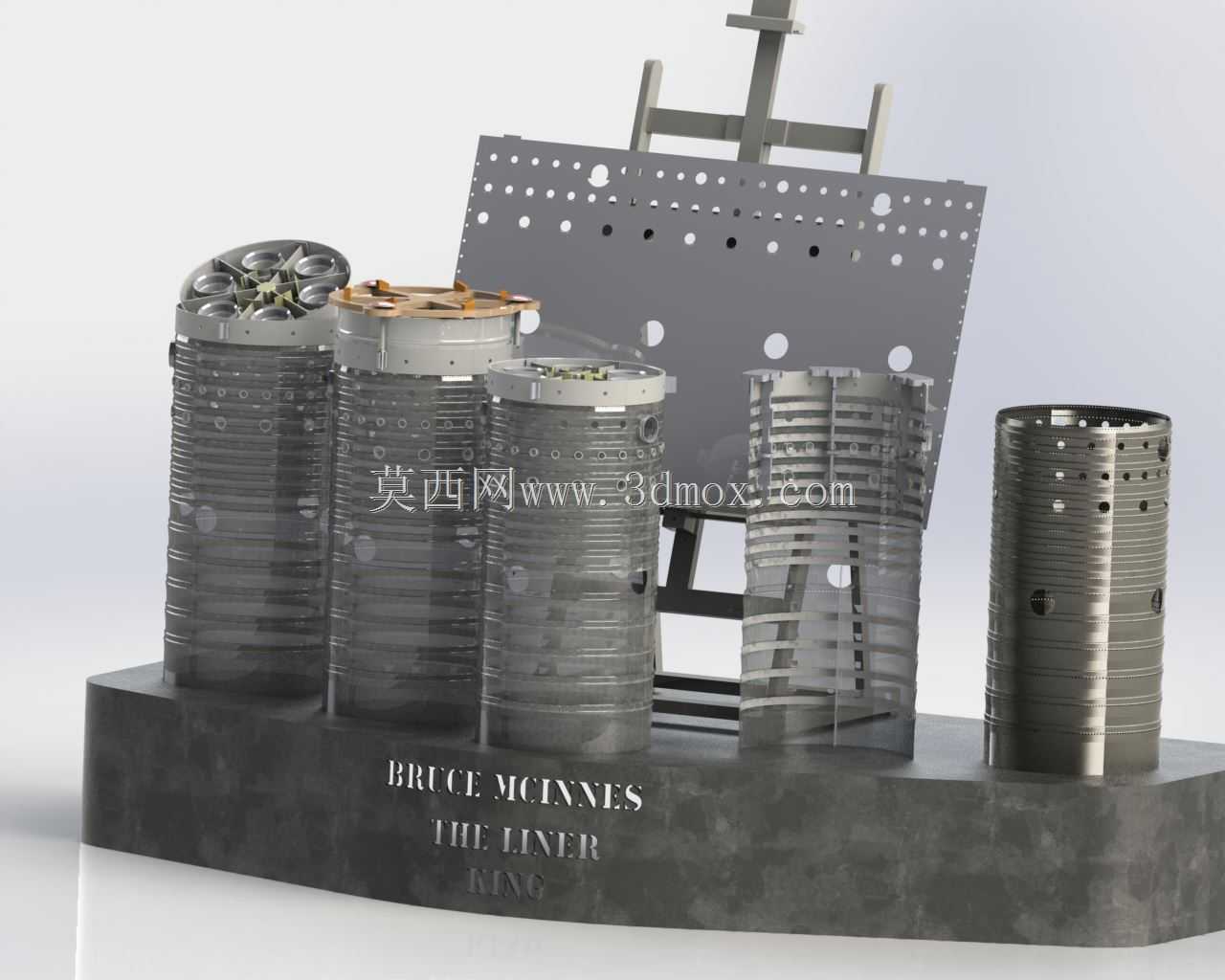

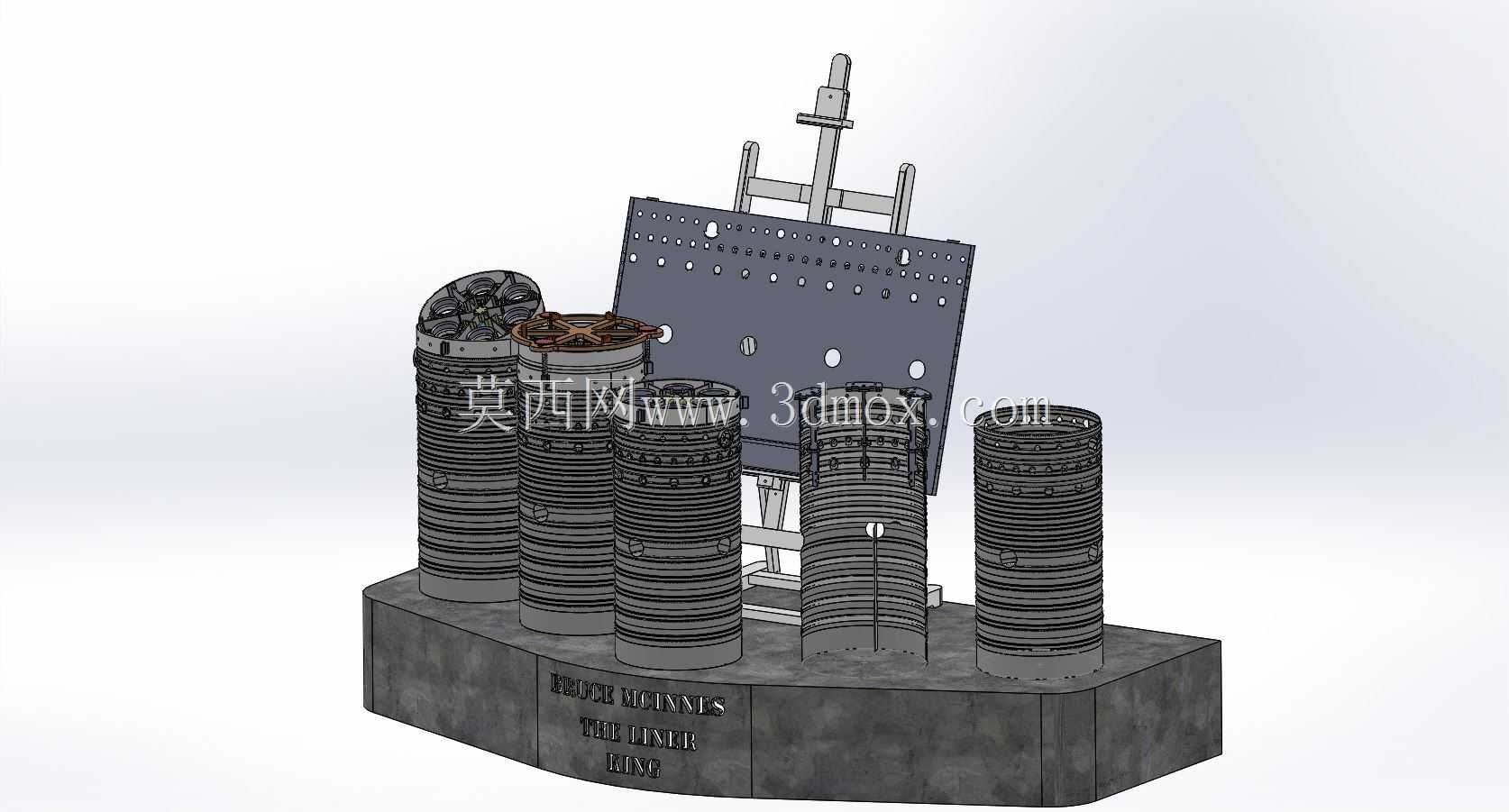

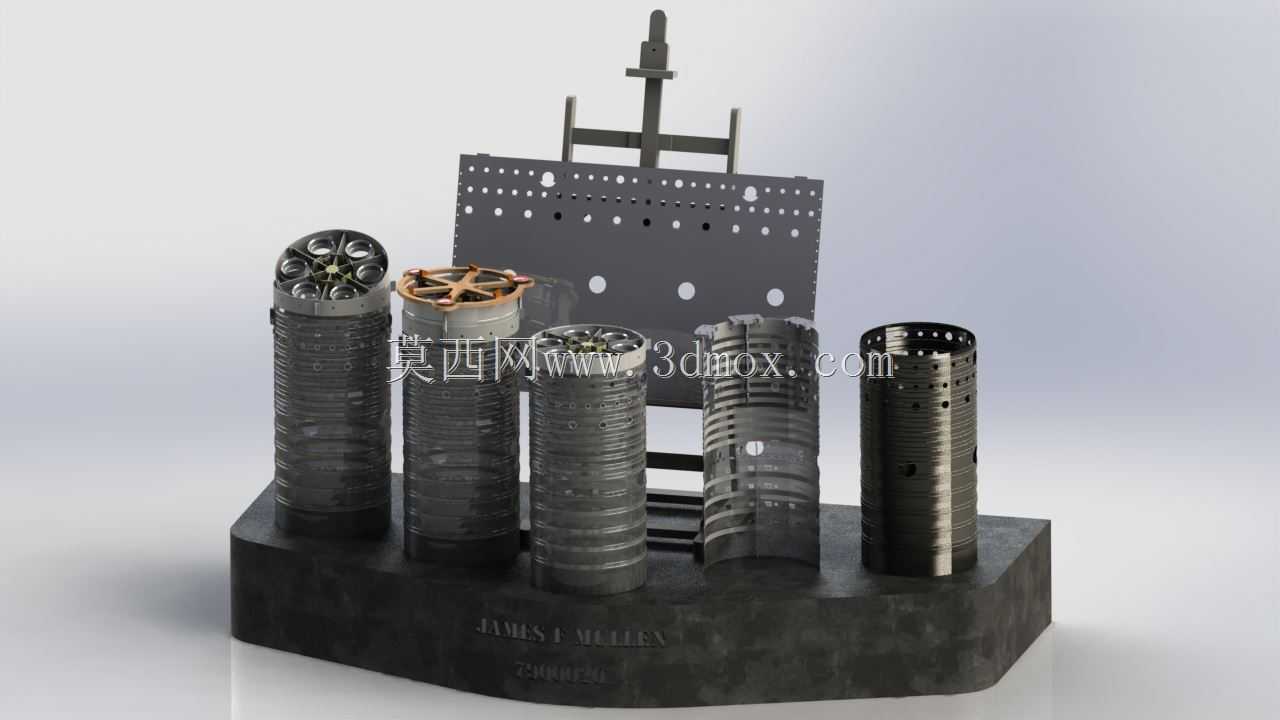

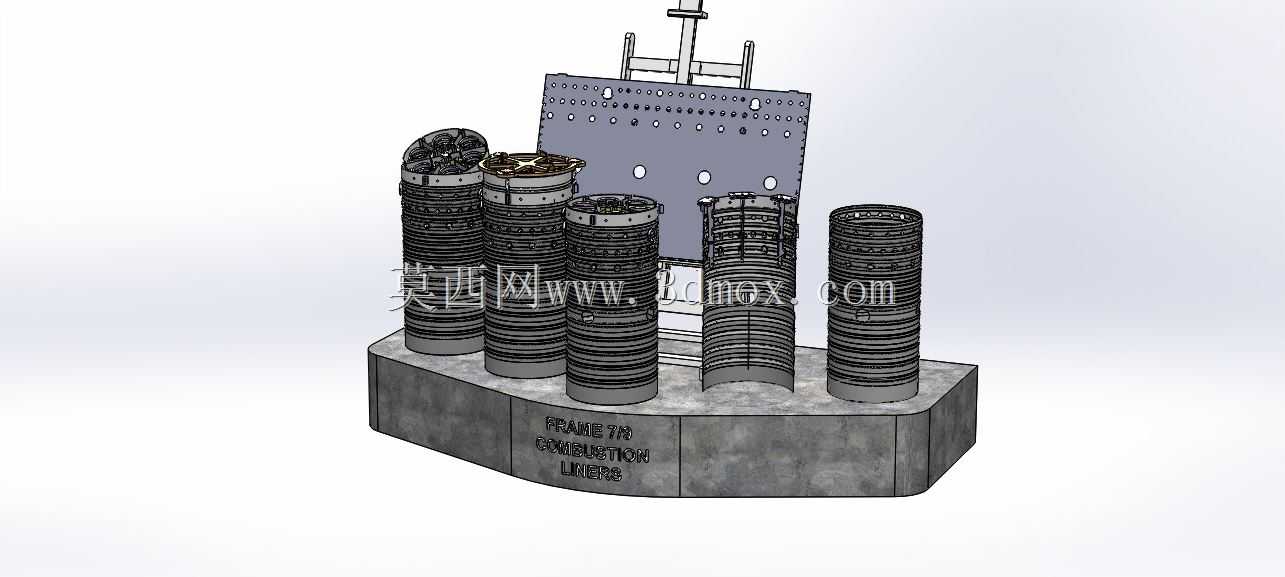

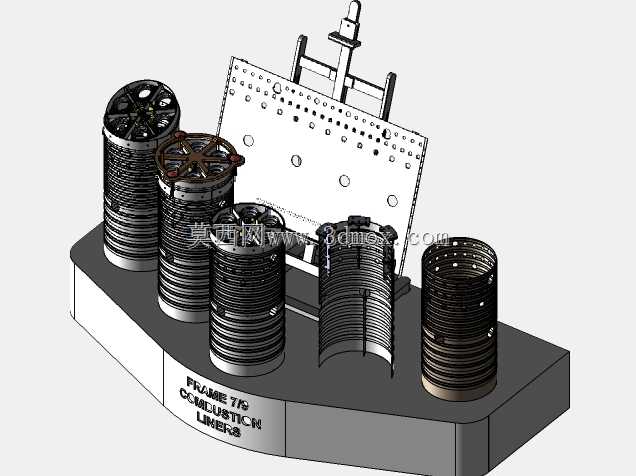

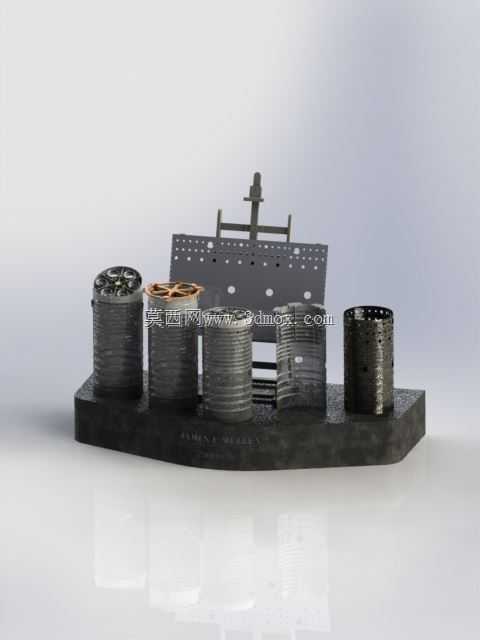

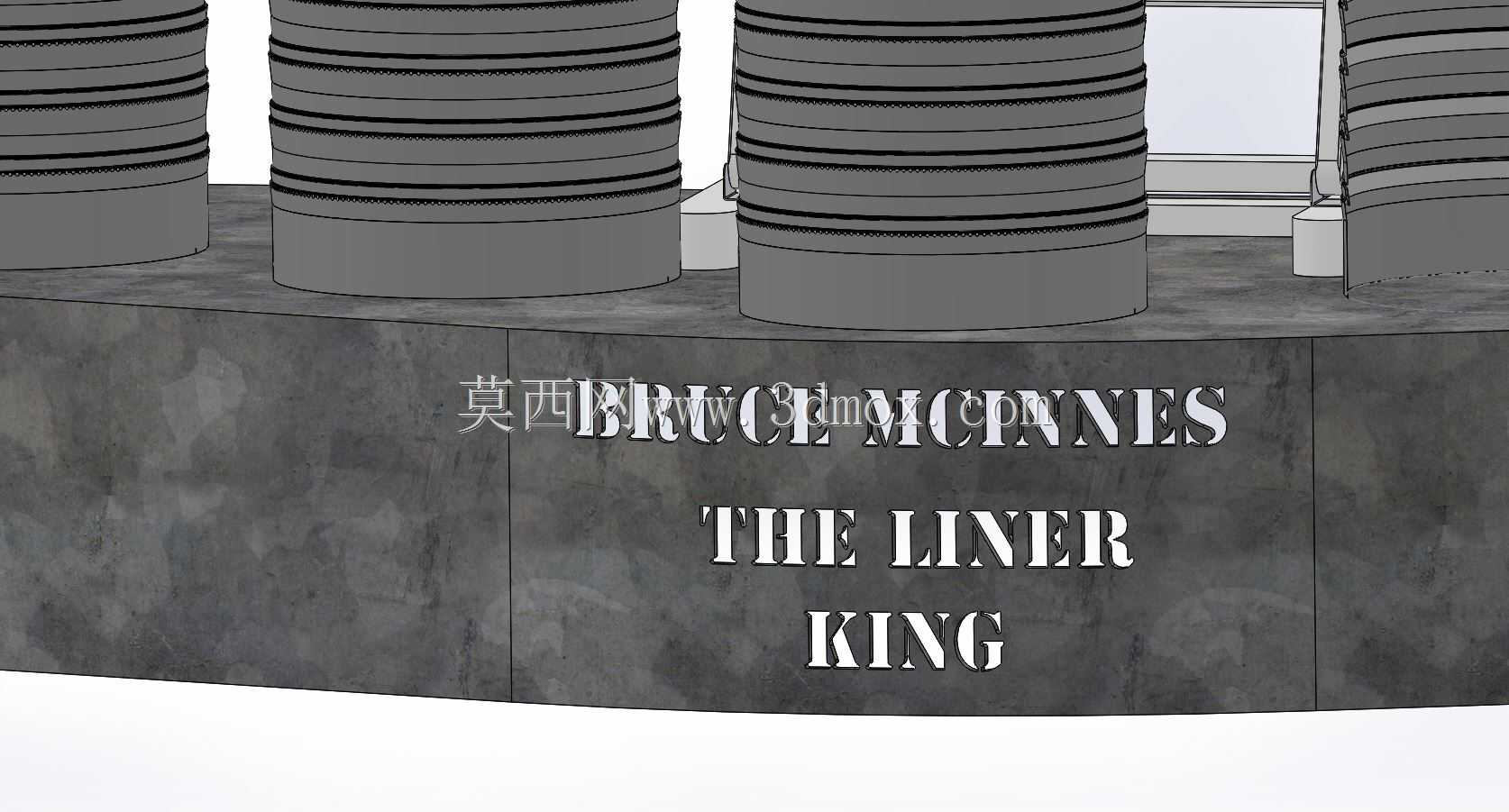

这套工装主要面向航空燃气涡轮发动机热端部件的维护检修场景，针对GE frame7/9系列机组燃烧室衬套、盖帽拆解装配时的定位难题设计。在燃机长期高温运行后，燃油喷嘴进口端的帽罩单元会因热变形、积碳卡滞与配合面压合过紧，常规拆解手段很容易损伤衬套薄壁结构，甚至造成配合面密封失效，这套工装就是为解决该类检修痛点开发的。整套工装包含多组定位套筒模块、衬套支撑座、定位靠板组件，所有定位型面都按照燃烧室衬套的实际安装边界做了仿形设计，安装时可以直接将待检修的衬套组件卡入对应定位槽，无需额外打表找正，就能保证衬套上的焊接螺母孔位与钻孔工装的同轴度，避免钻偏损伤衬套基体。衬套支撑模块上的间隔分布气槽，完全匹配燃烧室工作时的配气通道结构，在做衬套修复后的通气校验时，可以直接模拟实际供气工况，检查衬套气膜孔的通畅性与配气均匀性，不用额外搭建模拟试验台。定位靠板上的多组定位孔按照不同检修工序的加工基准排布，在钻除焊接螺母、衬套端面修磨、帽罩压装等工序中，都能提供稳定的定位基准，减少工序间的重复装夹误差。工装底座采用整体式厚重结构，所有工位的安装位置都按照实际检修的操作顺序排布，常用的衬套拆解工位靠近操作侧，校验与装配工位排布在相邻位置，符合一线检修人员的操作动线，减少作业过程中的工件搬运距离。针对easle机型上的扁平衬套结构，工装专门设置了独立的扁平衬套定位工位，型面完全贴合扁平衬套的异形轮廓，装夹后不会出现薄壁件的装夹变形，方便检修人员对衬套的烧蚀部位、裂纹缺陷做全面检查。整套工装的所有配合面都做了倒角处理，避免装拆过程中刮伤衬套的精密配合面，定位销与衬套定位孔的配合间隙控制在0.02mm以内，既保证定位精度，又不会因为间隙过小造成装卡困难。在实际检修作业中，使用这套工装可以将单组燃烧室衬套的拆解修复时间缩短近40%，同时大幅降低拆解过程中衬套部件的报废率，尤其适合燃机大修车间的批量衬套检修作业，也可作为燃机运维现场的应急检修配套工具使用。
