机床用成型管加工专用夹具结构设计

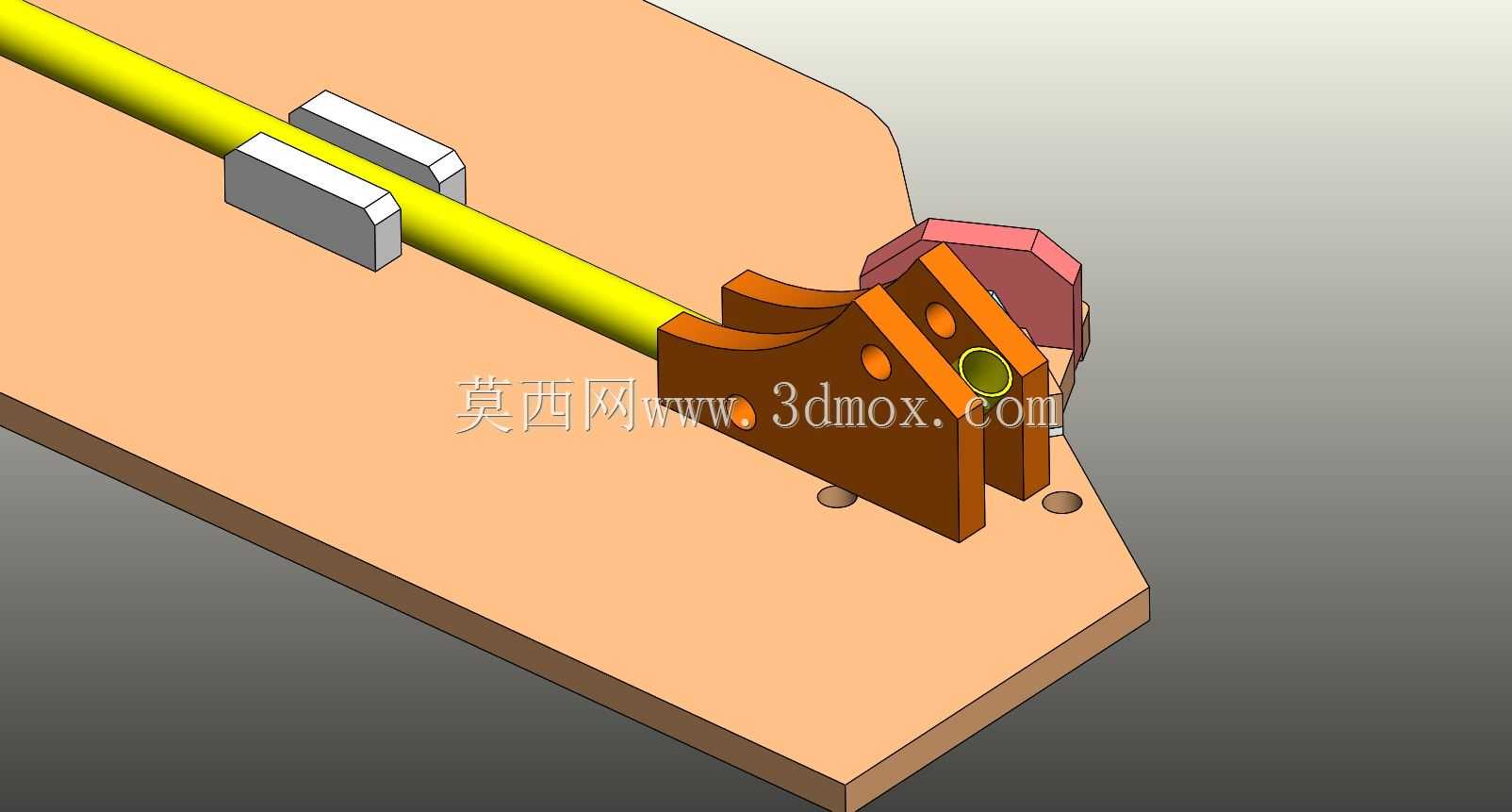

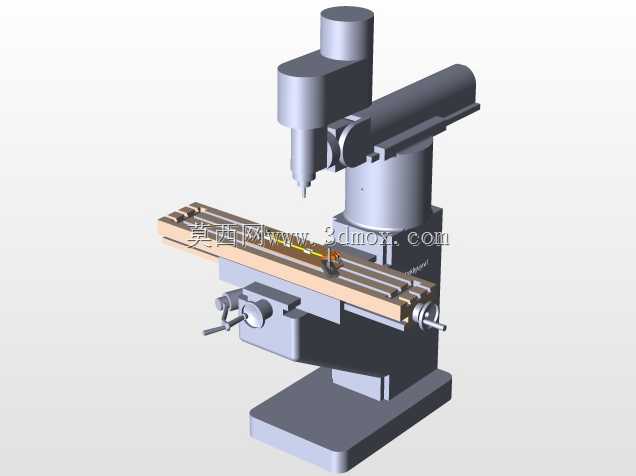

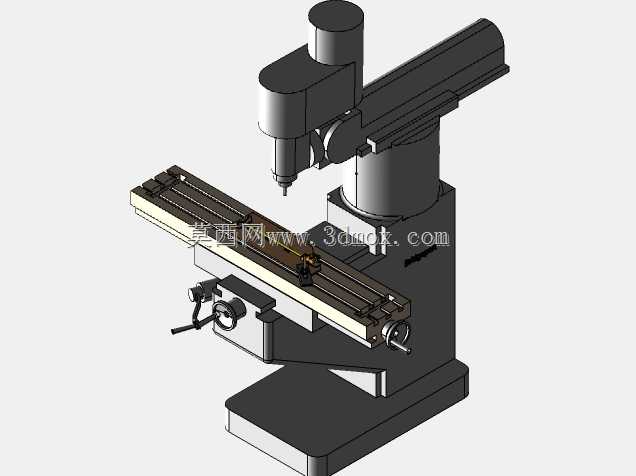

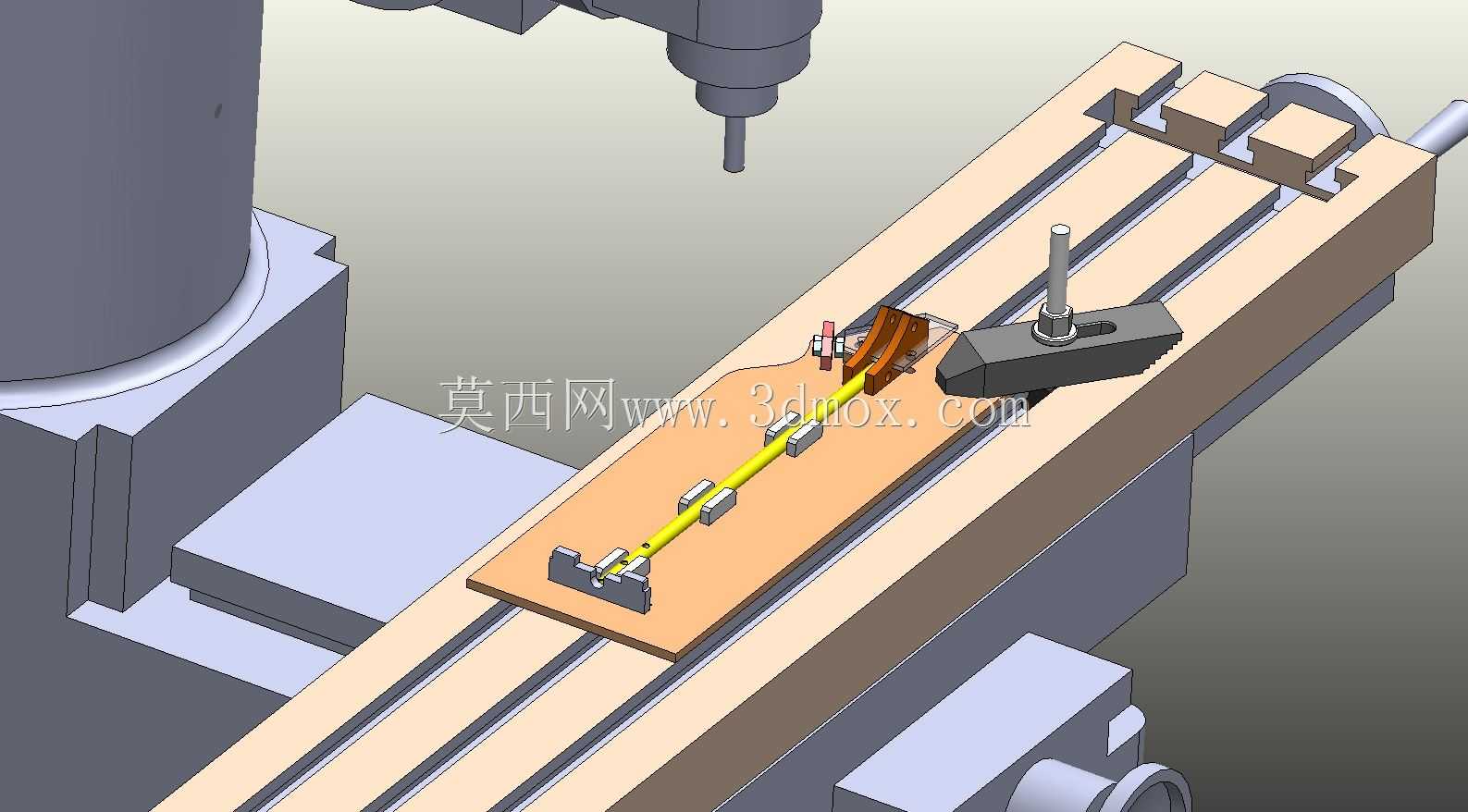

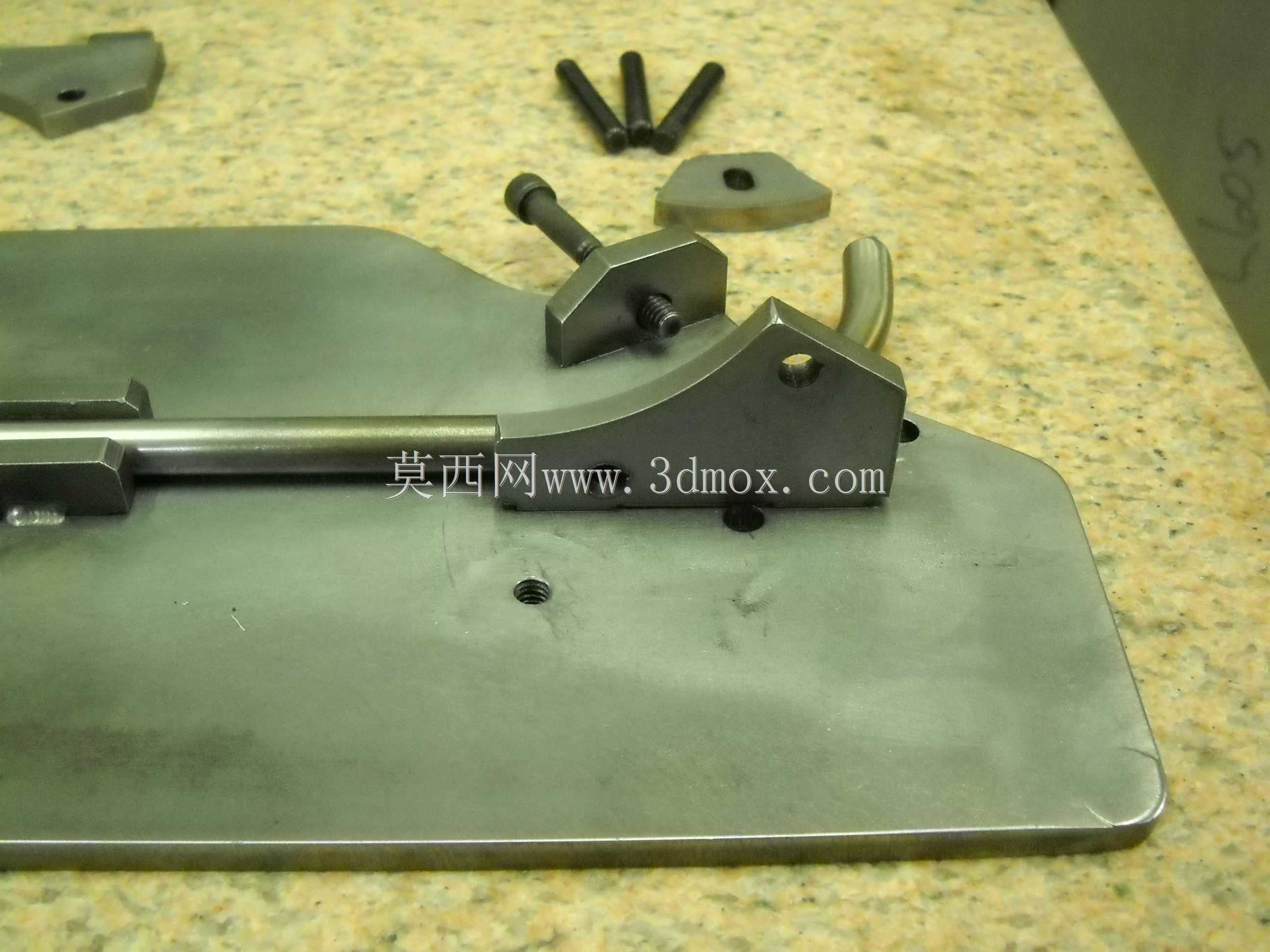

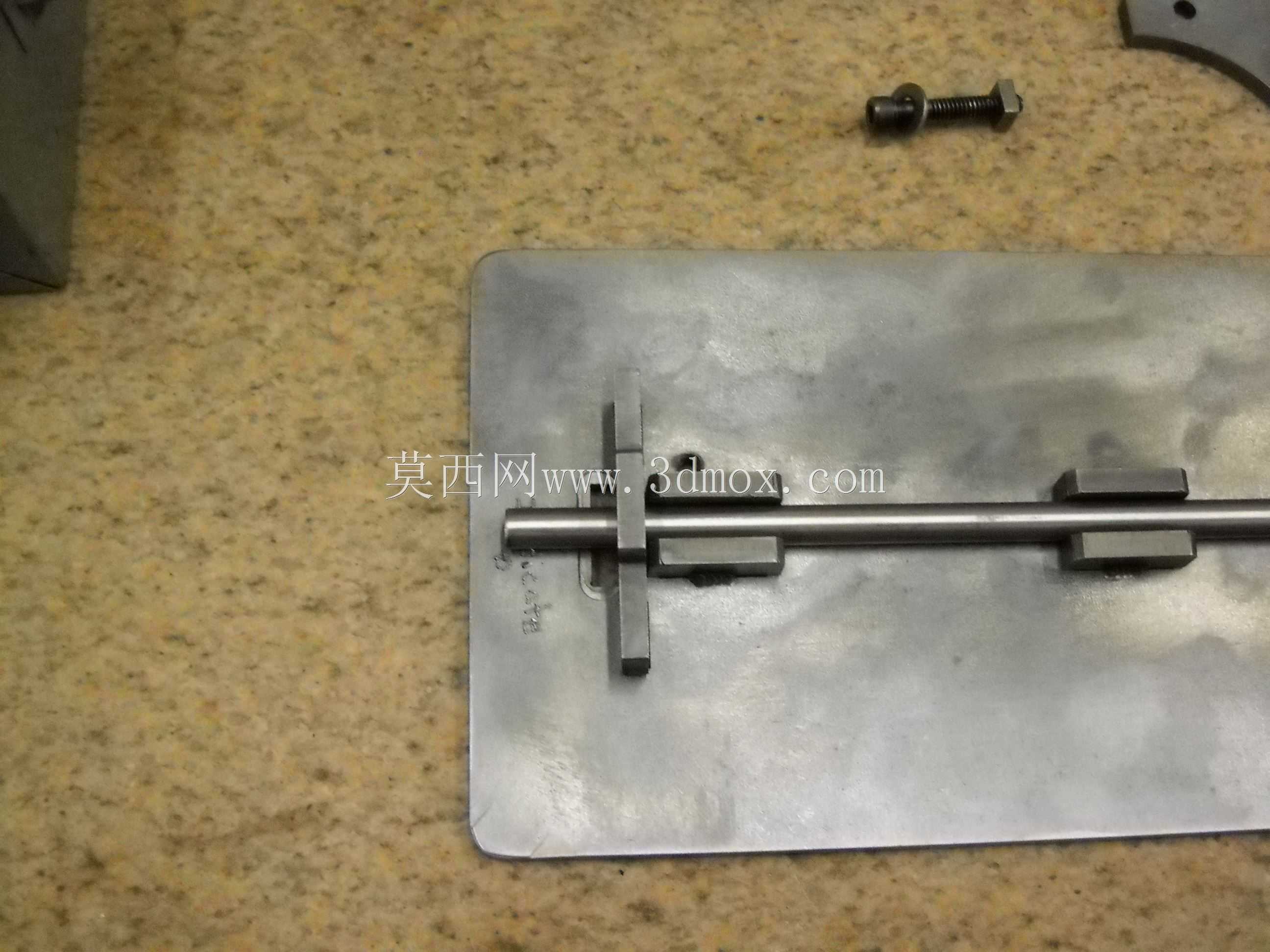

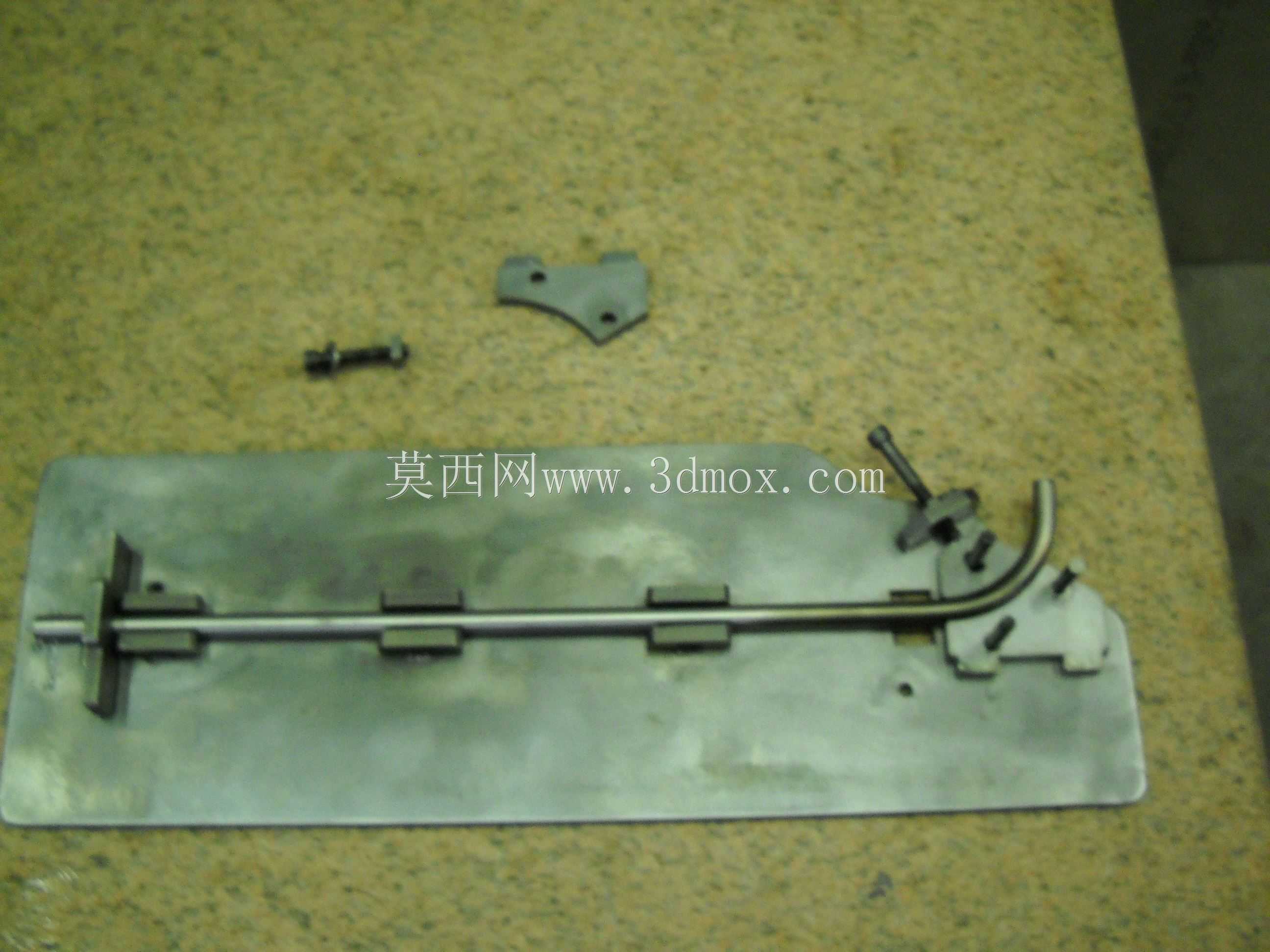

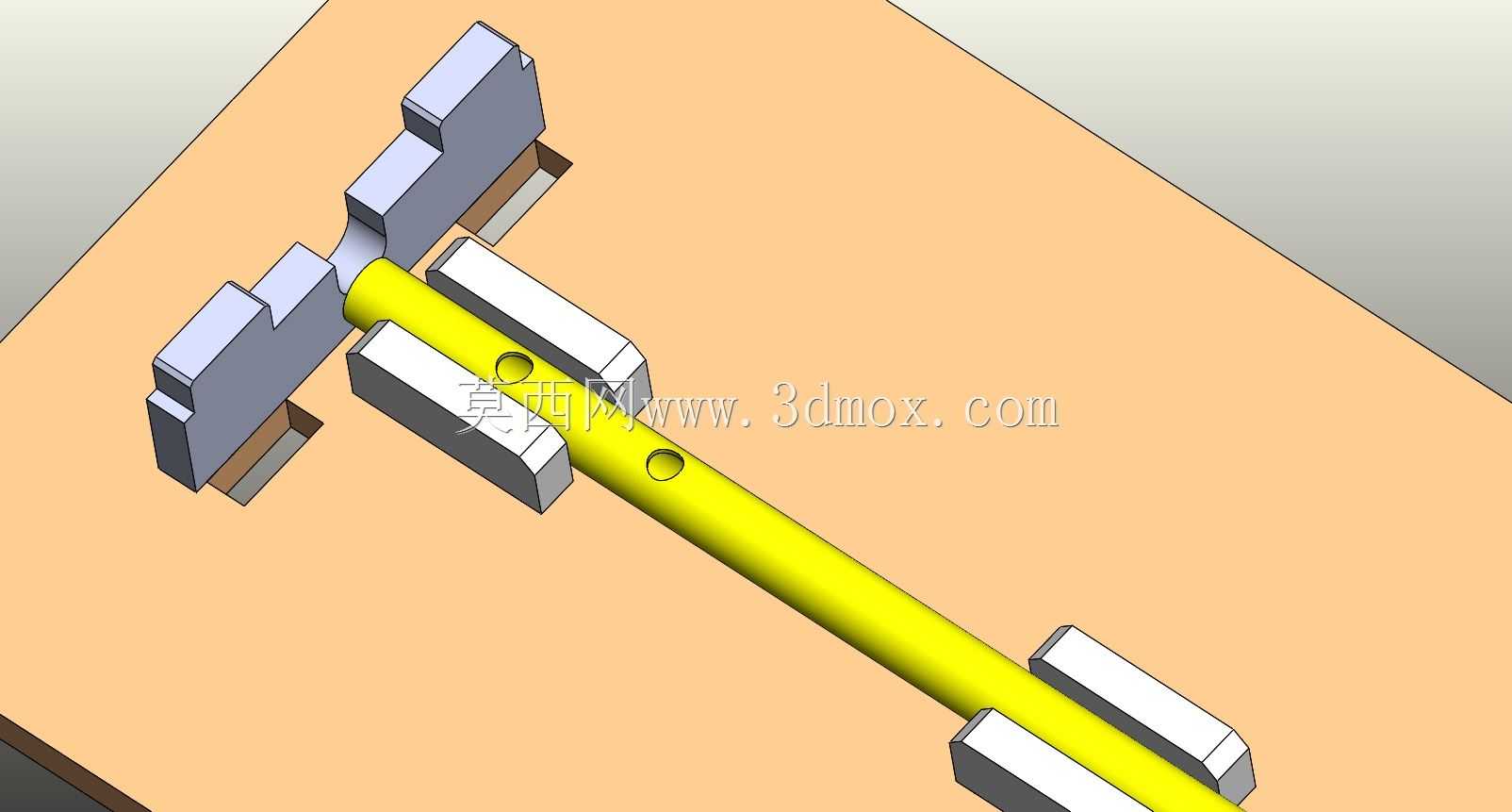

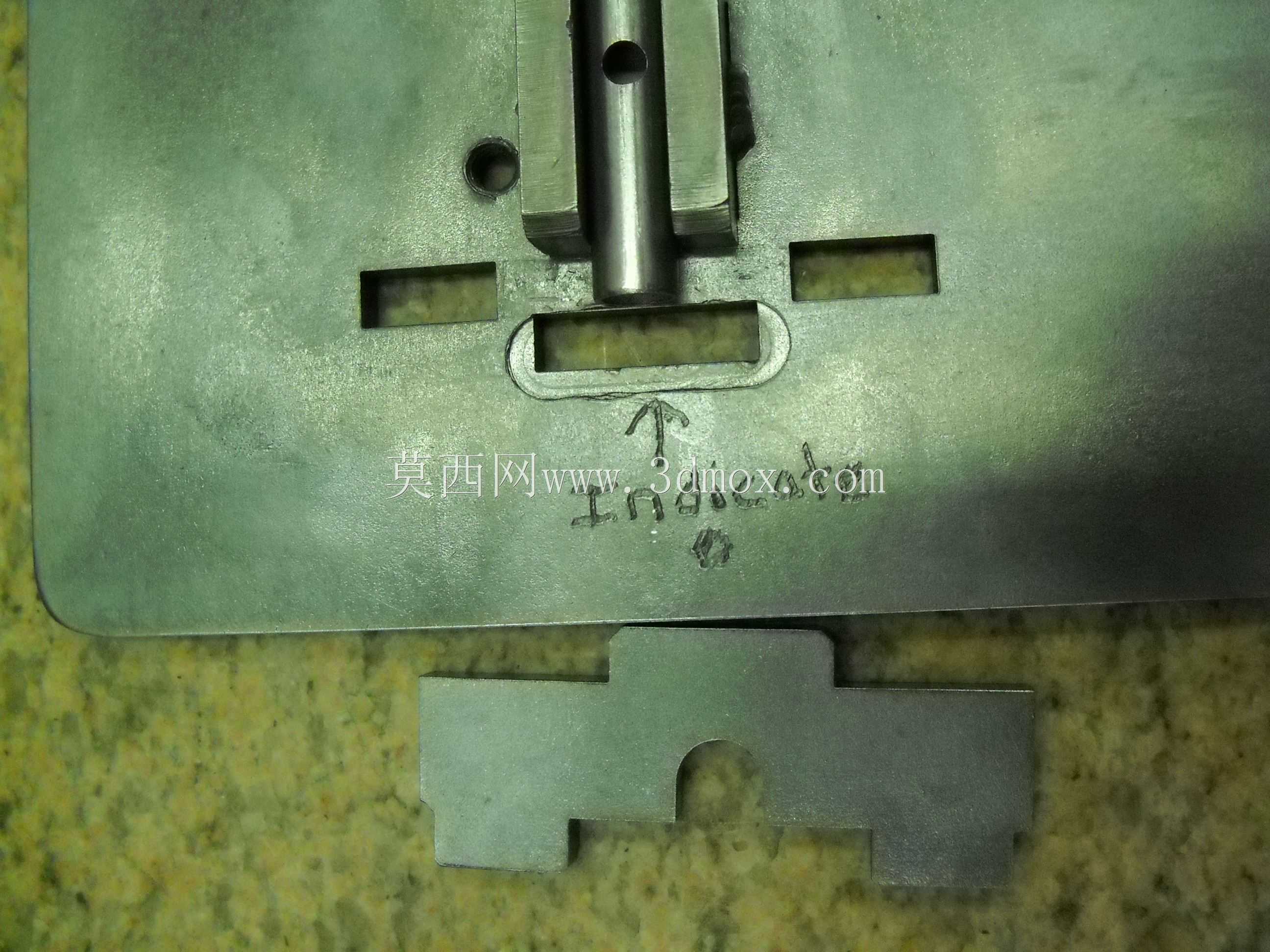

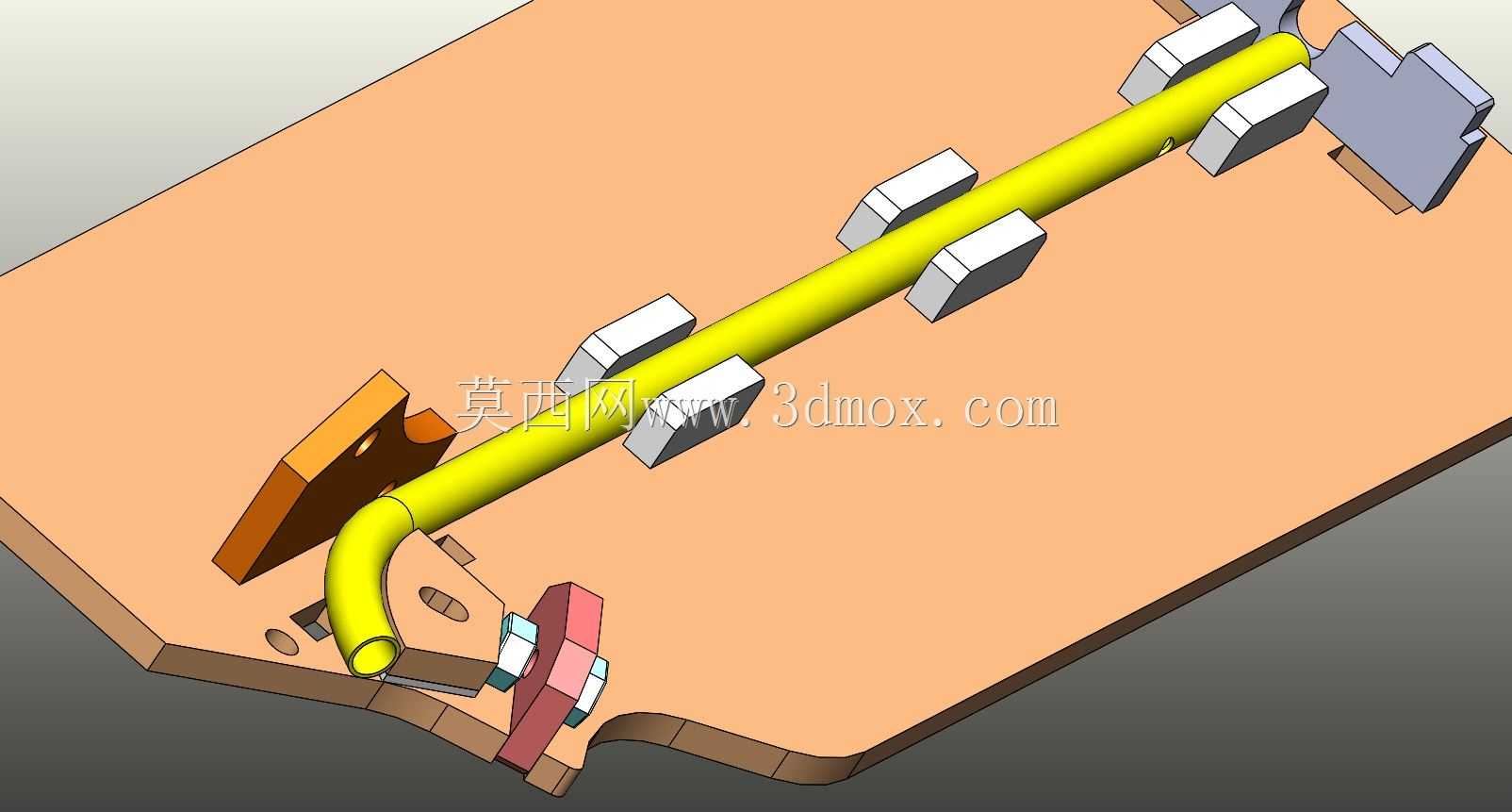

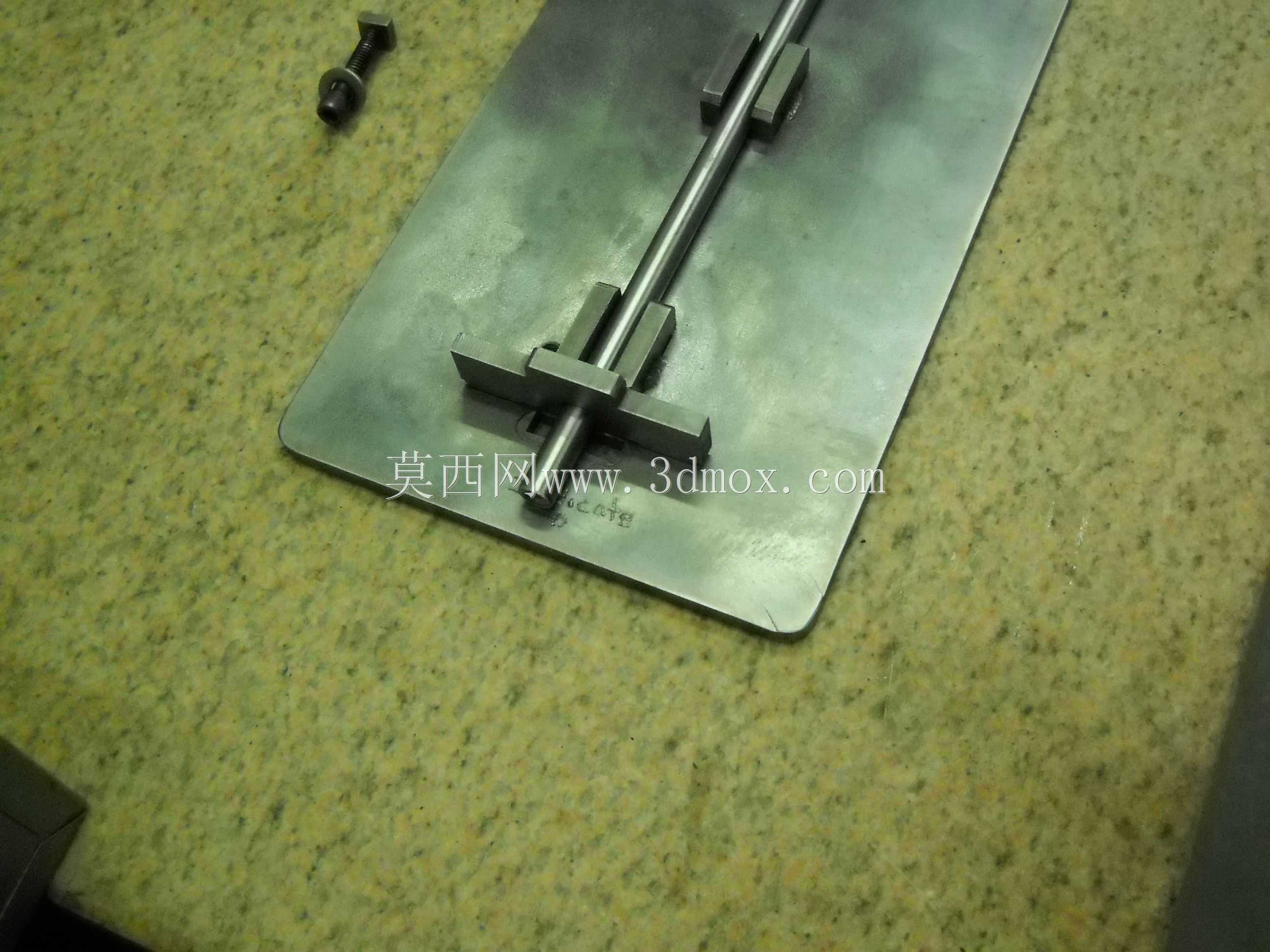

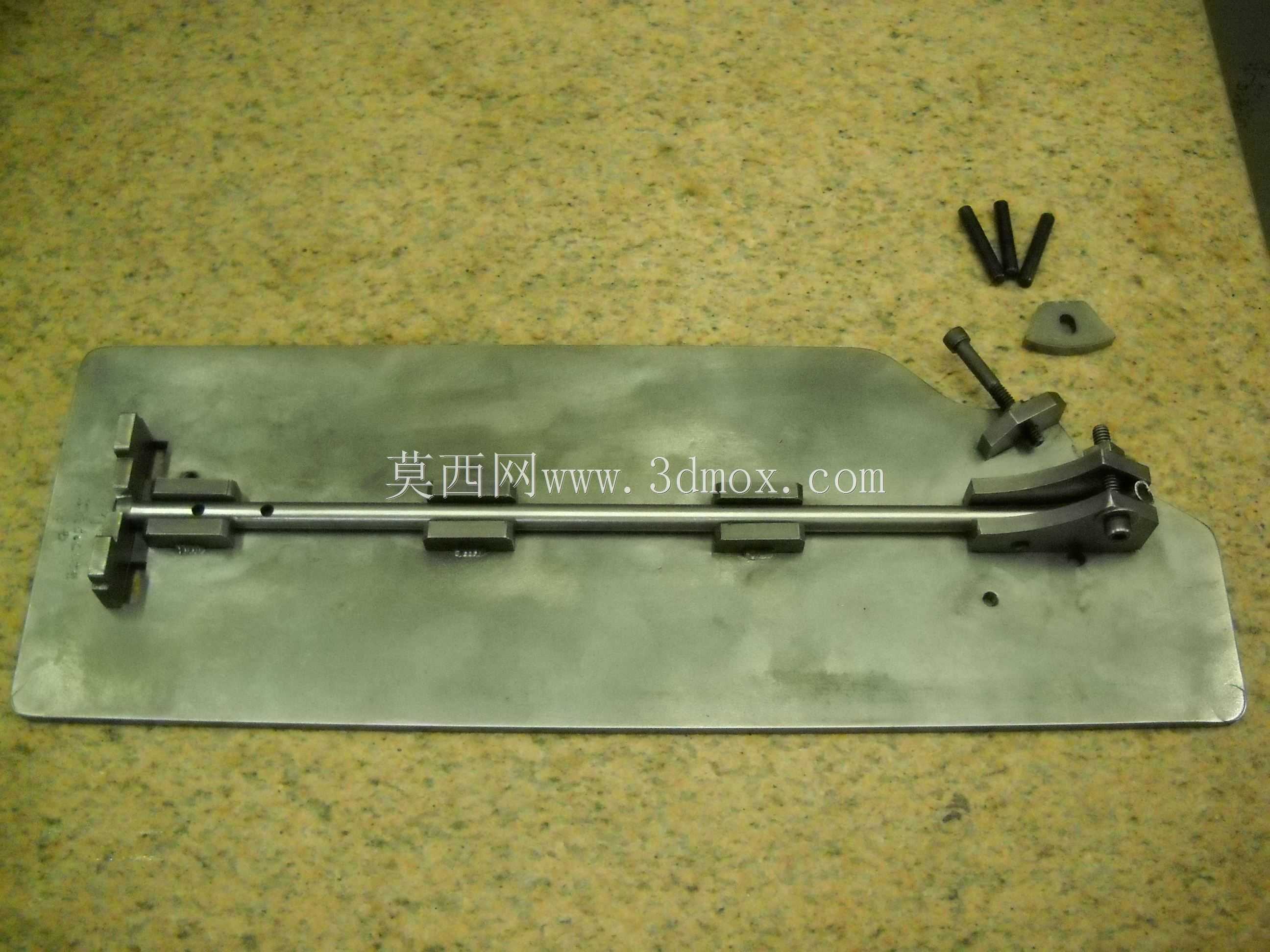

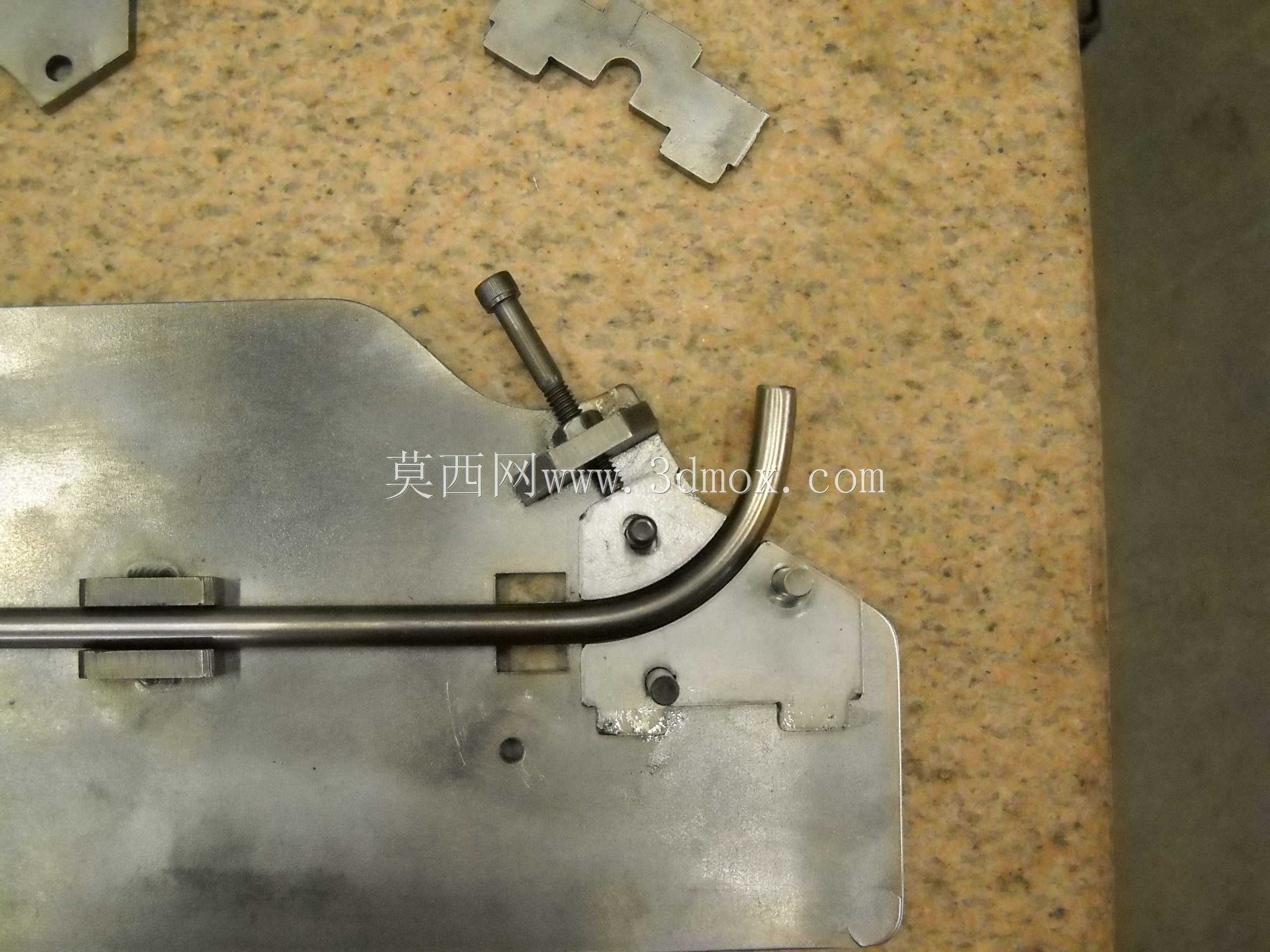

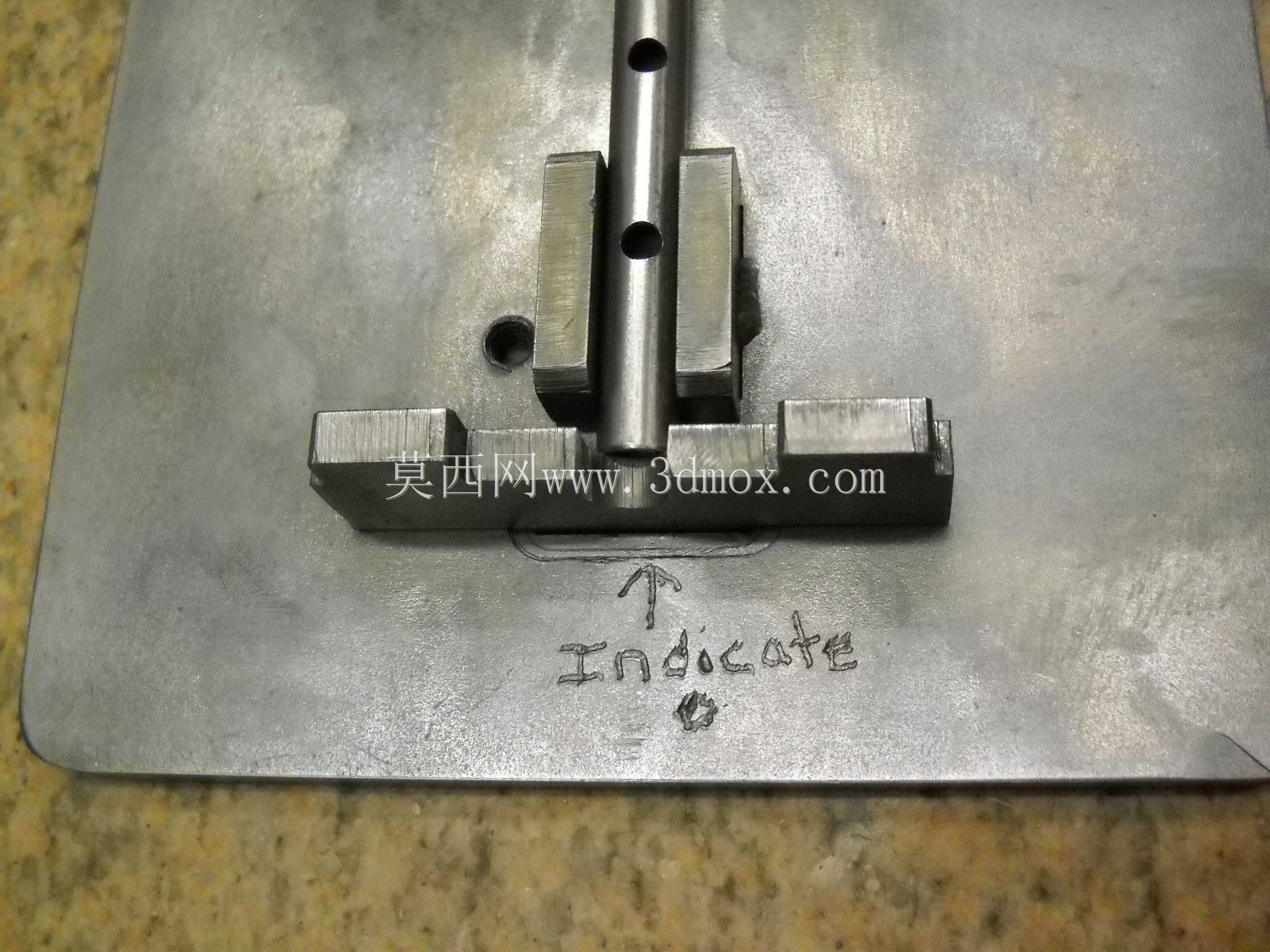

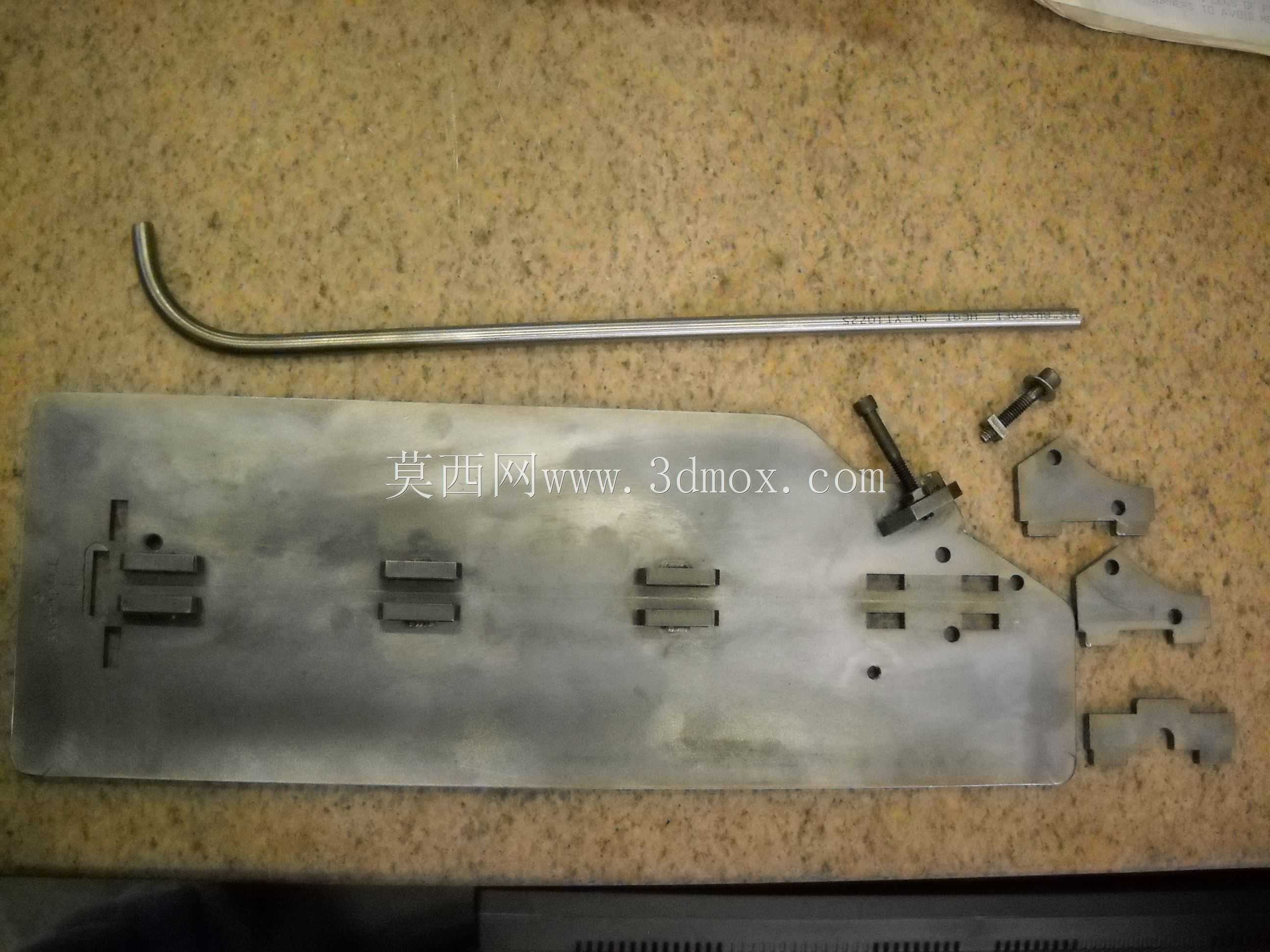

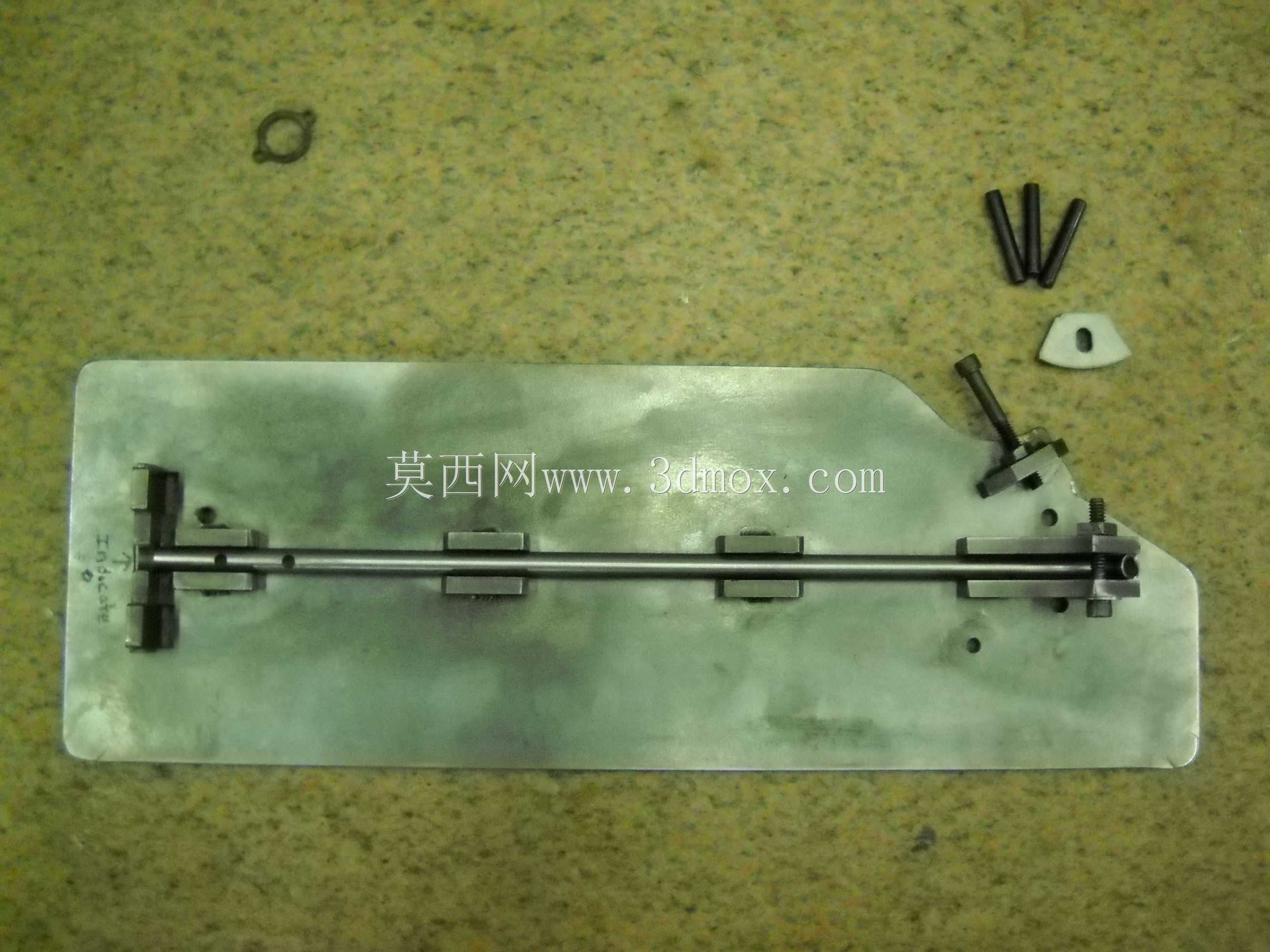

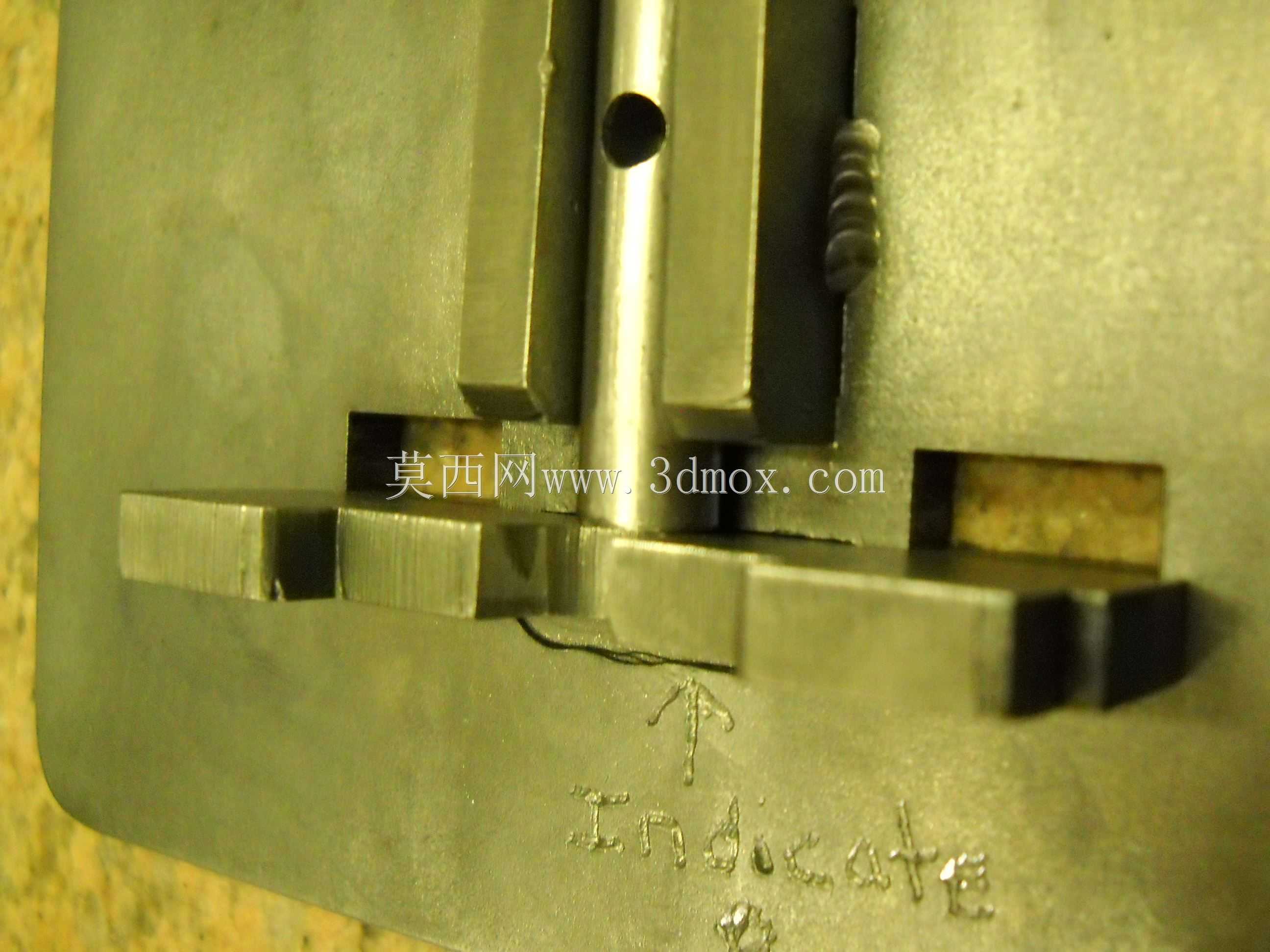

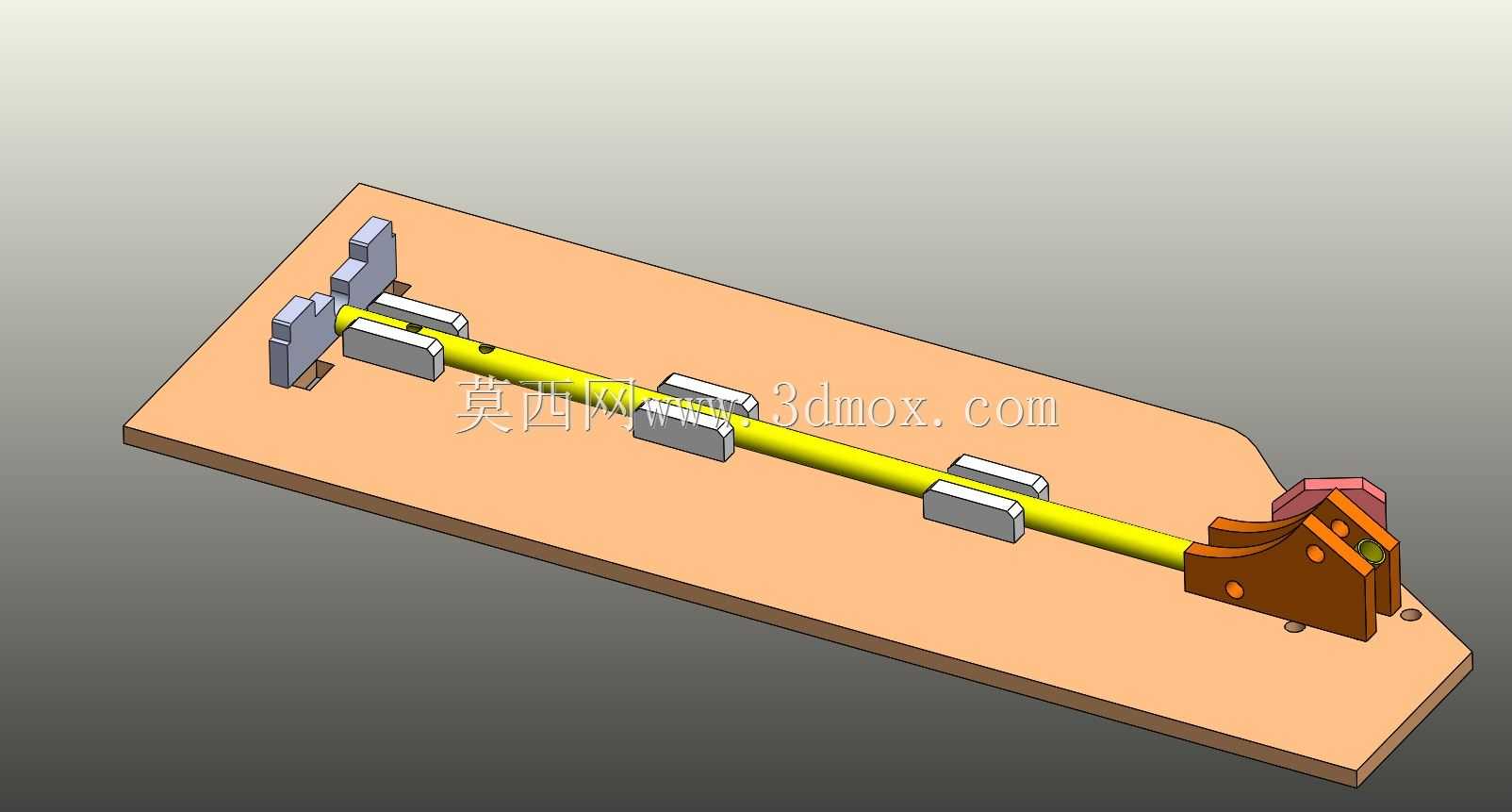

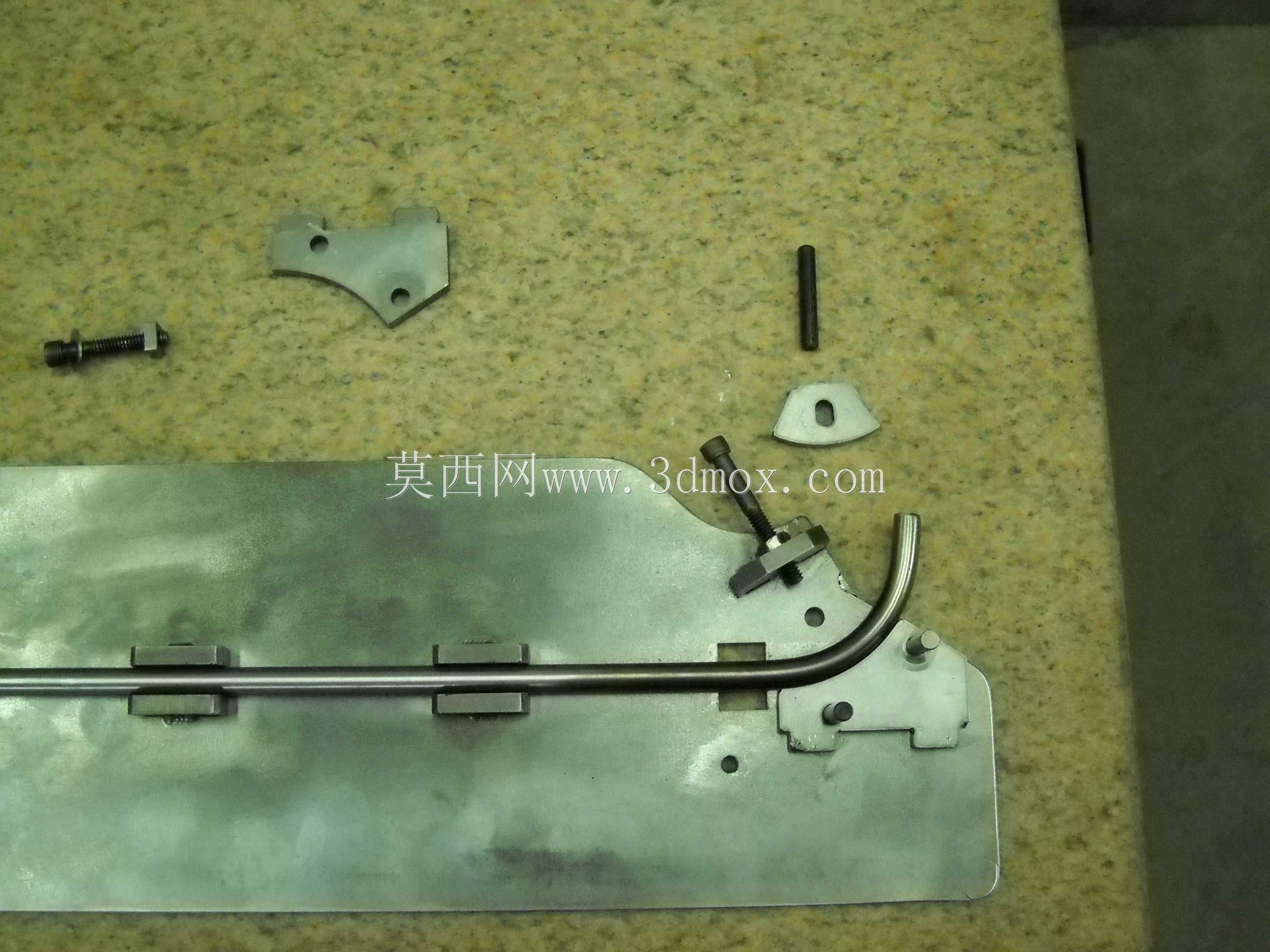

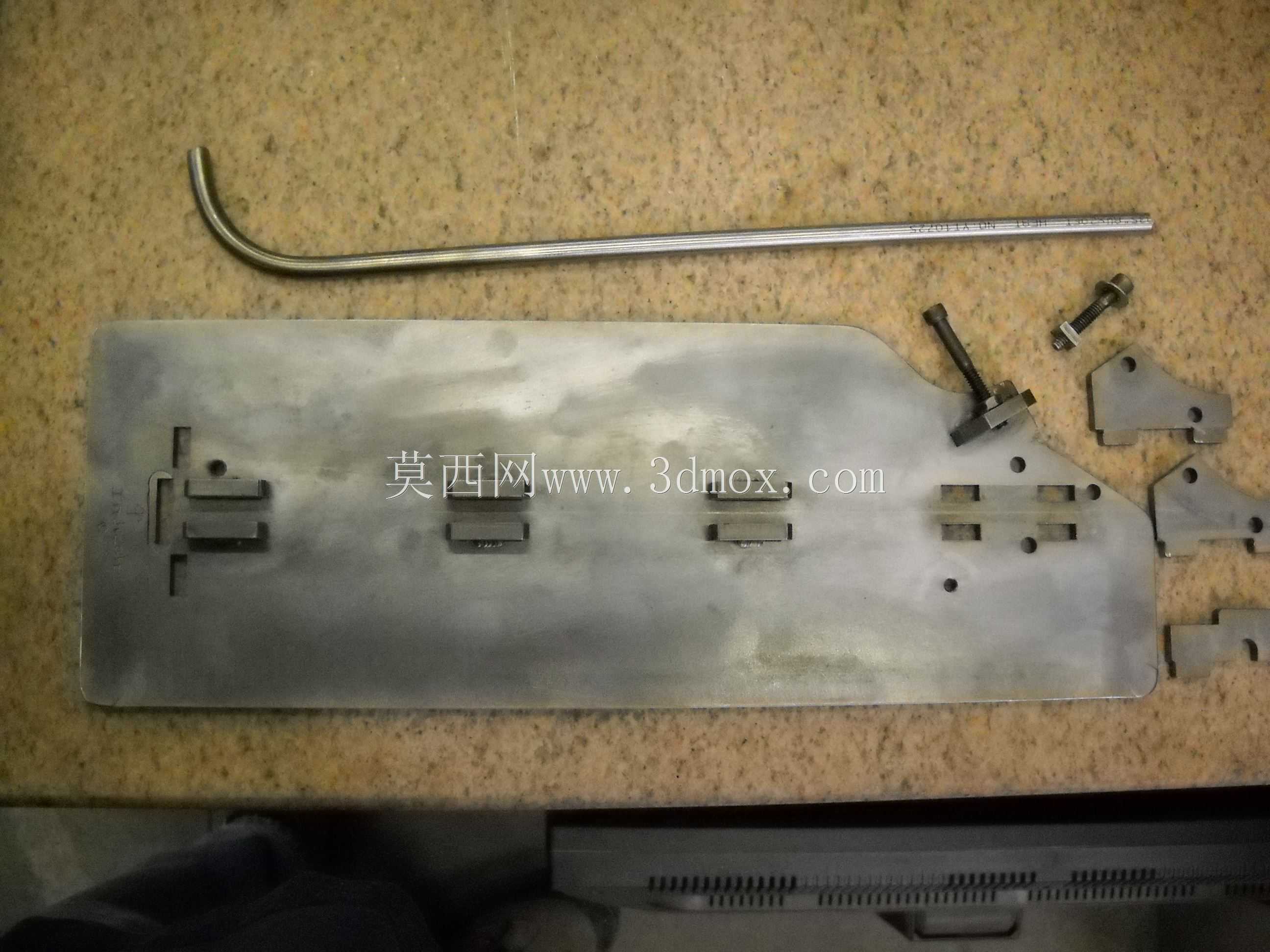

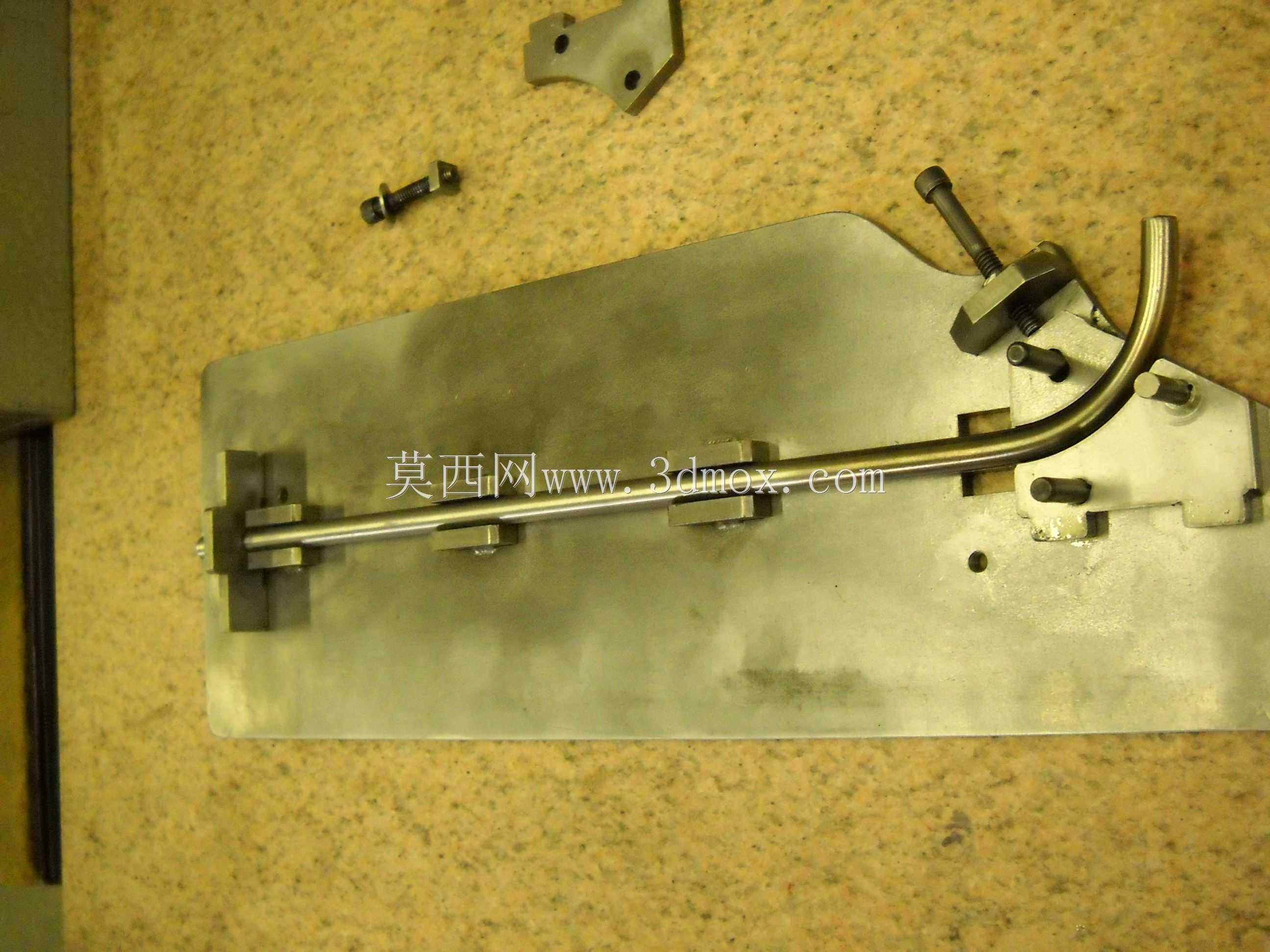

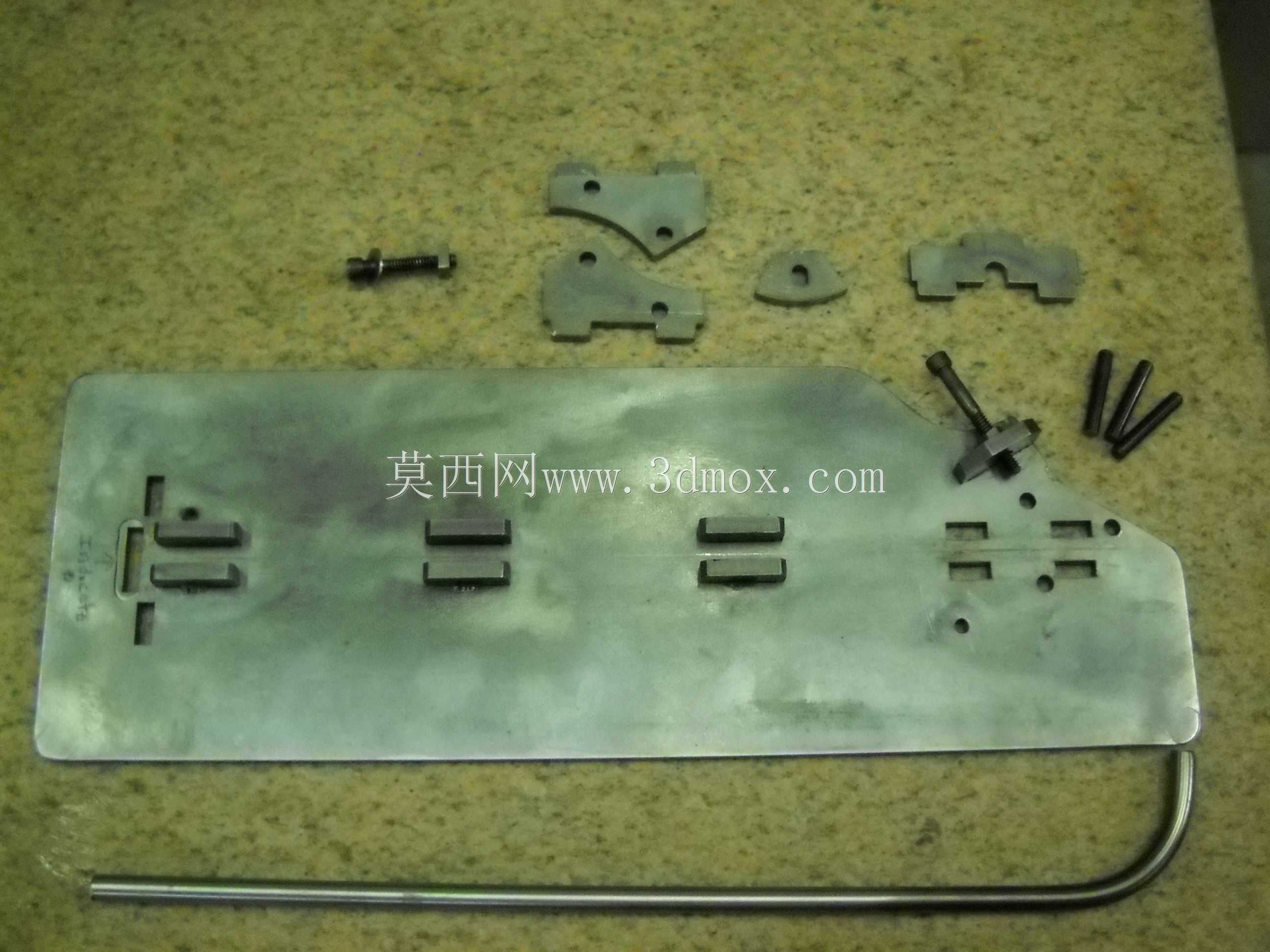

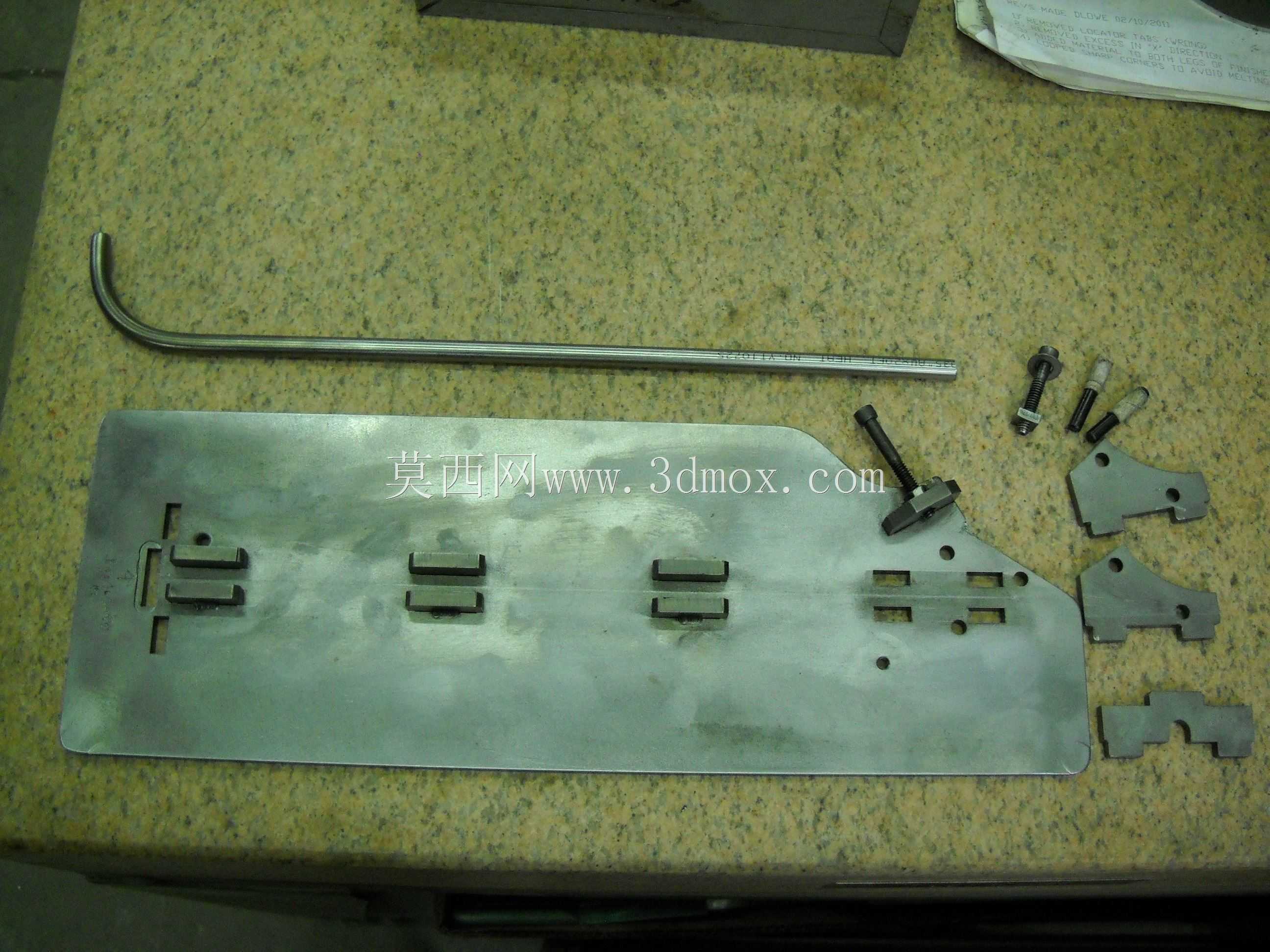

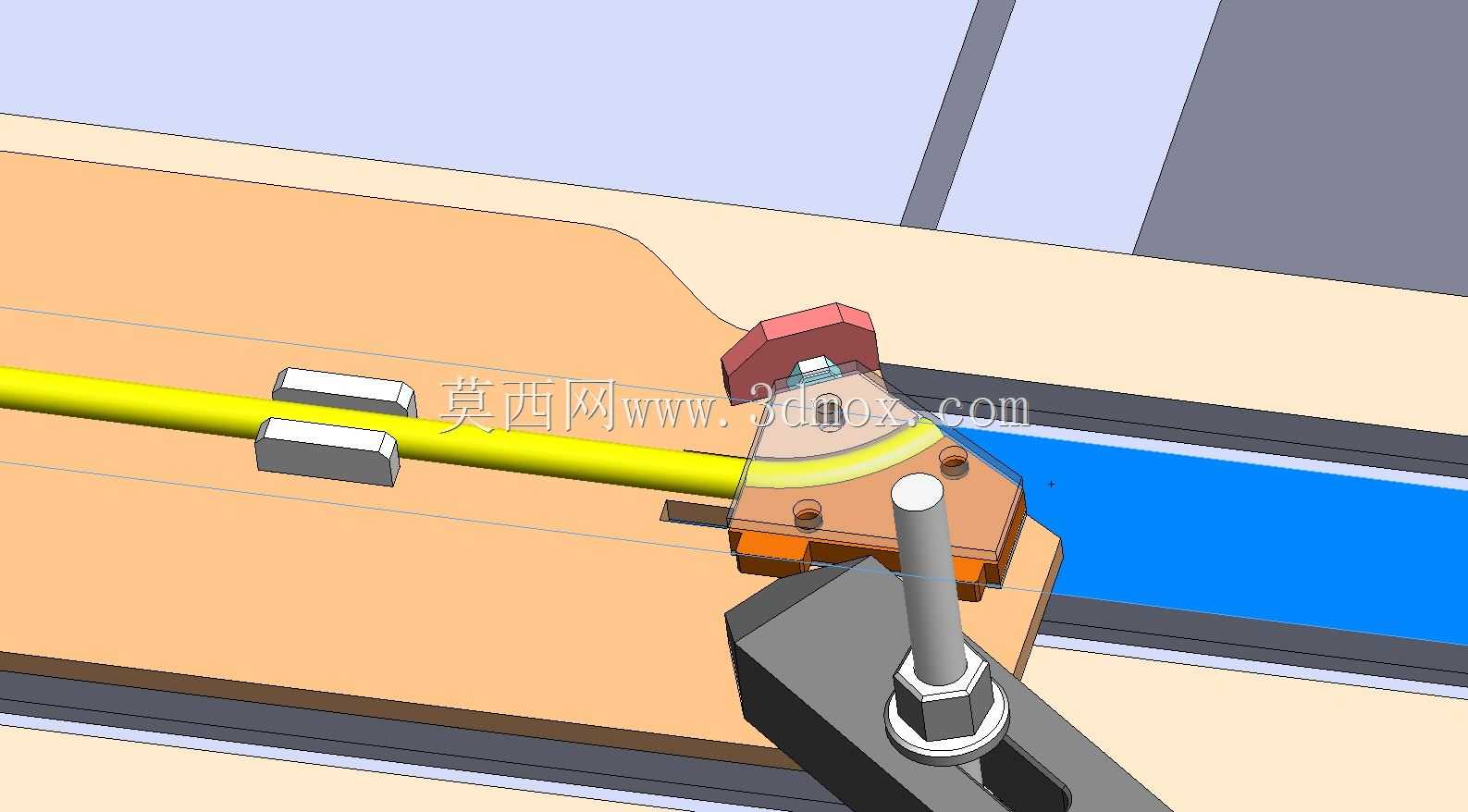

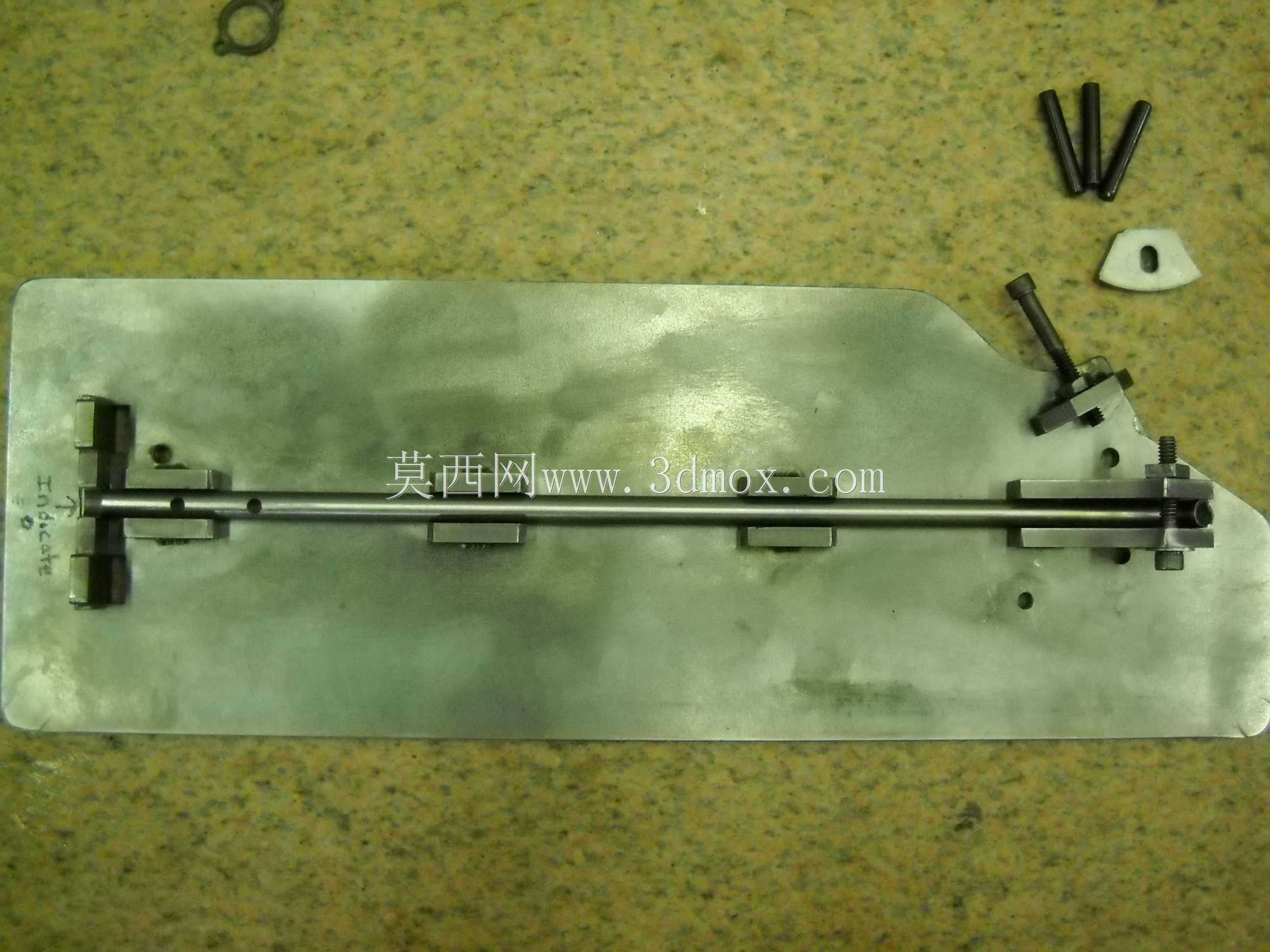

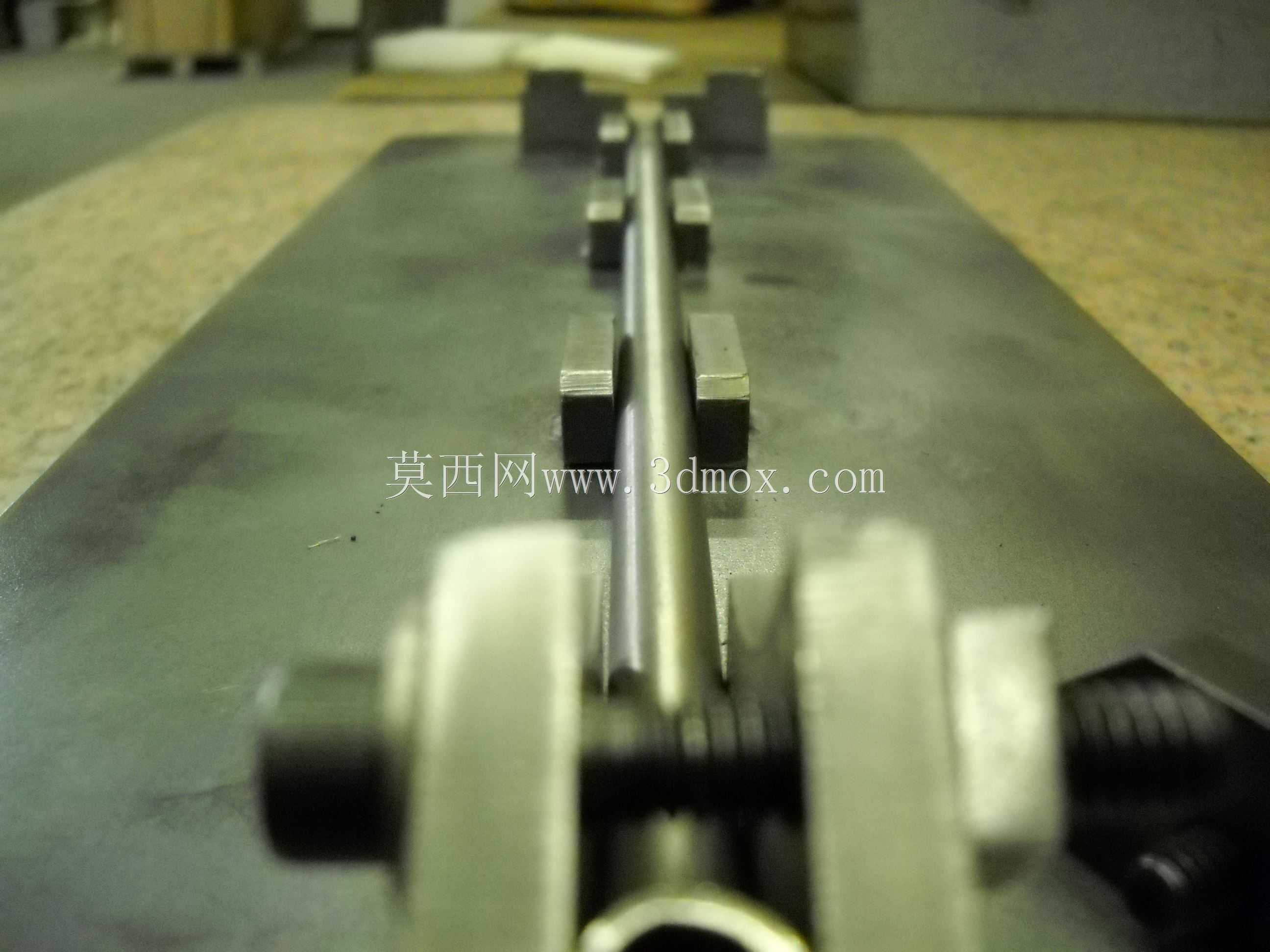

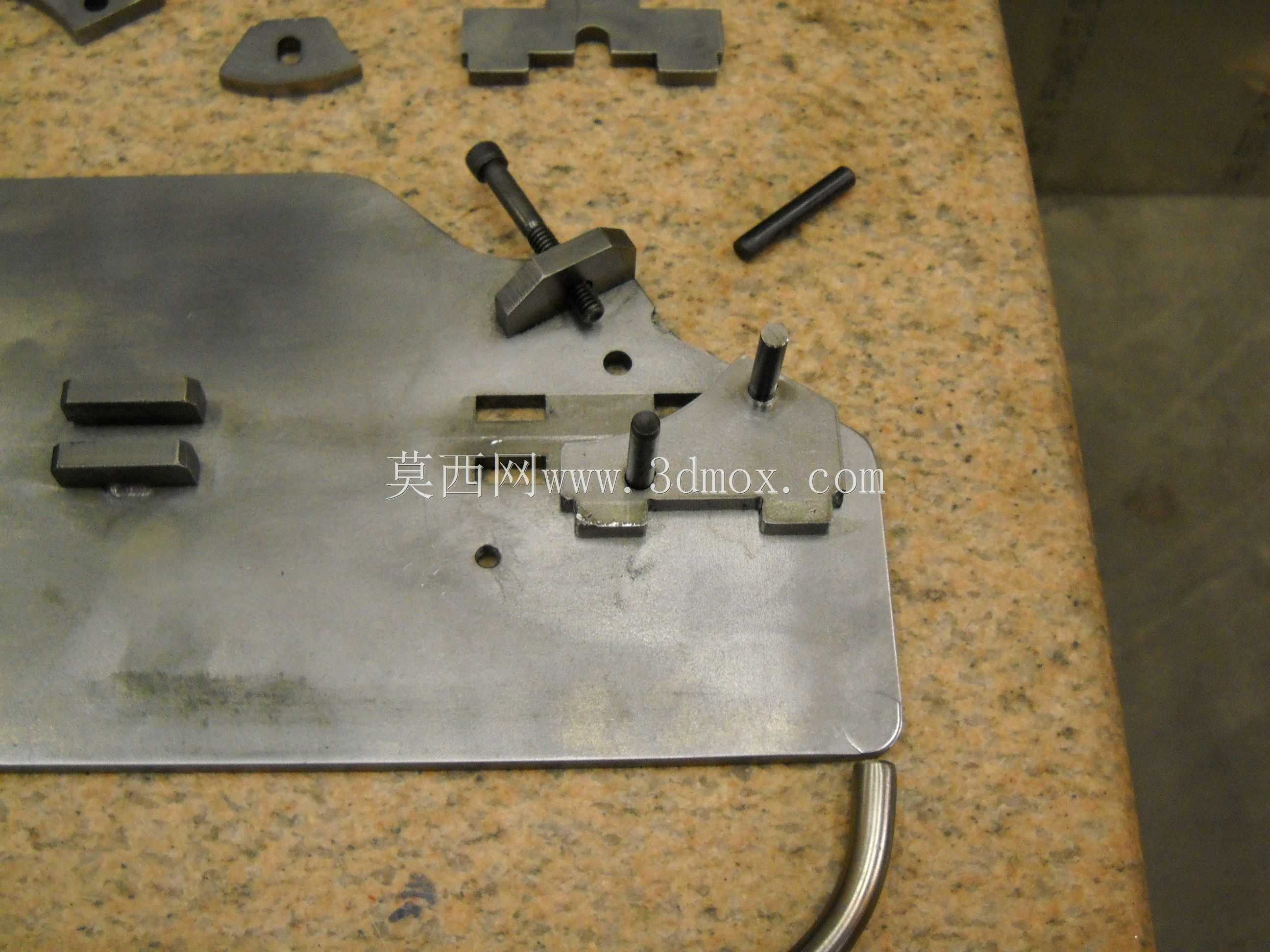

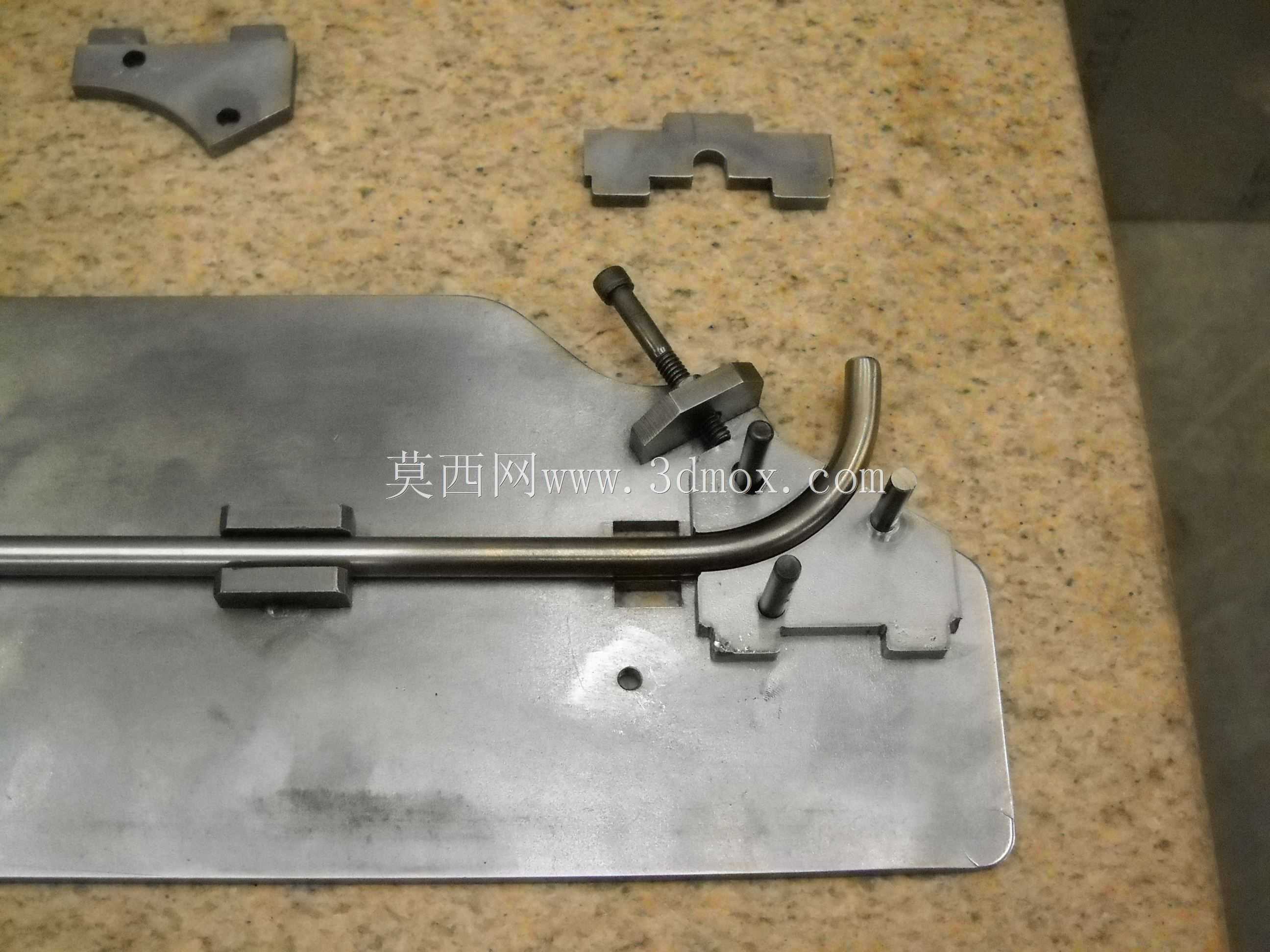

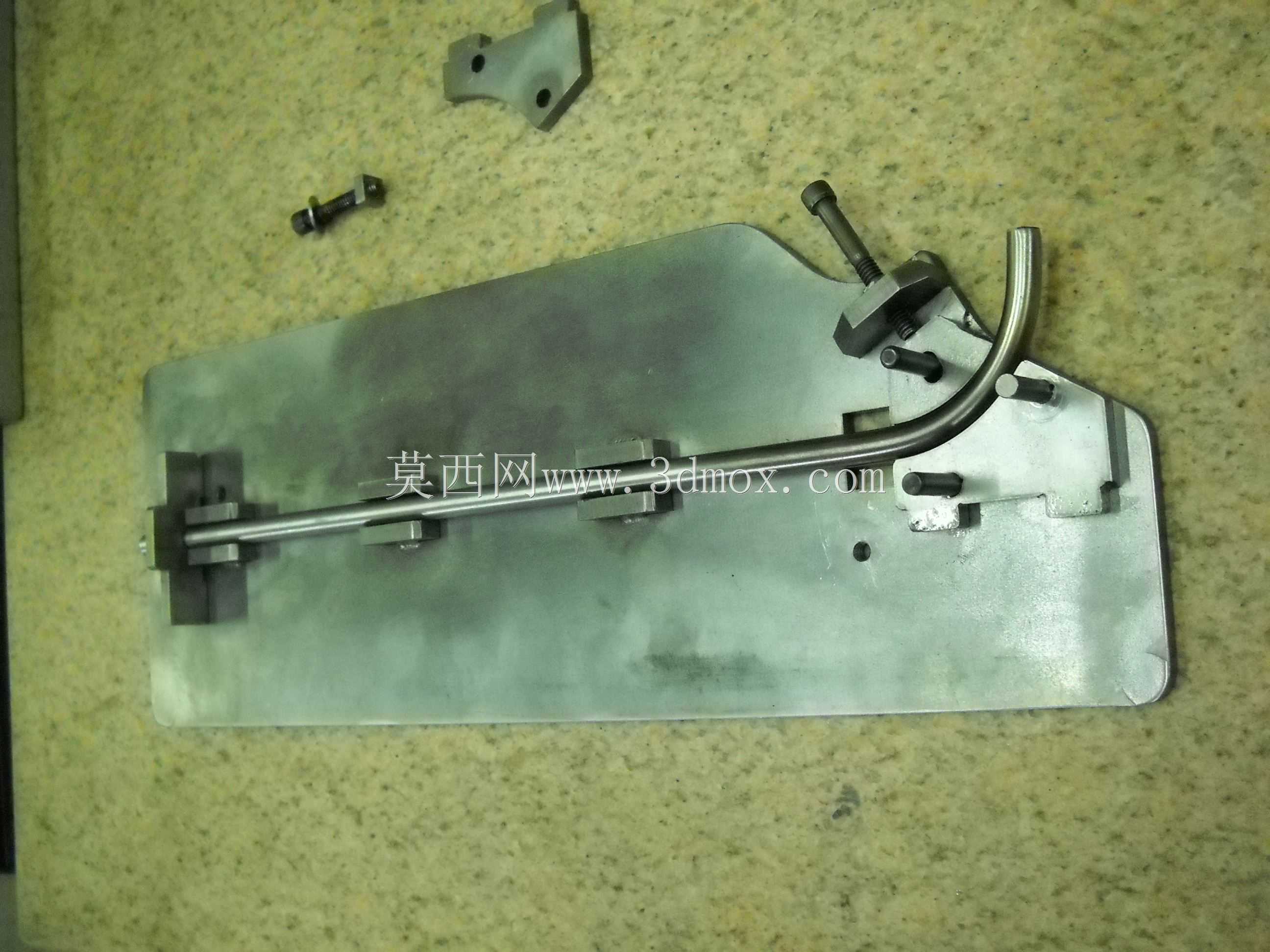

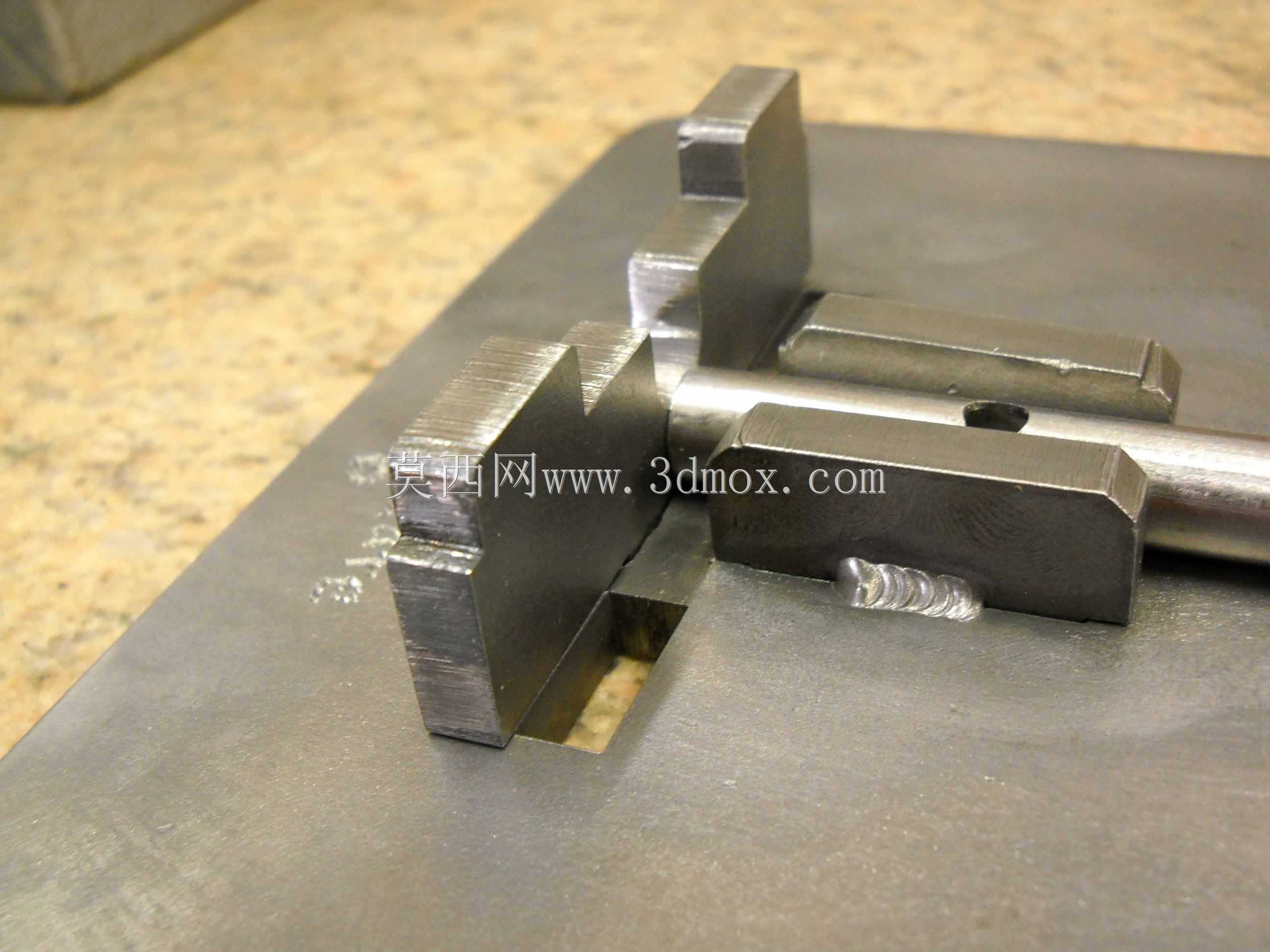

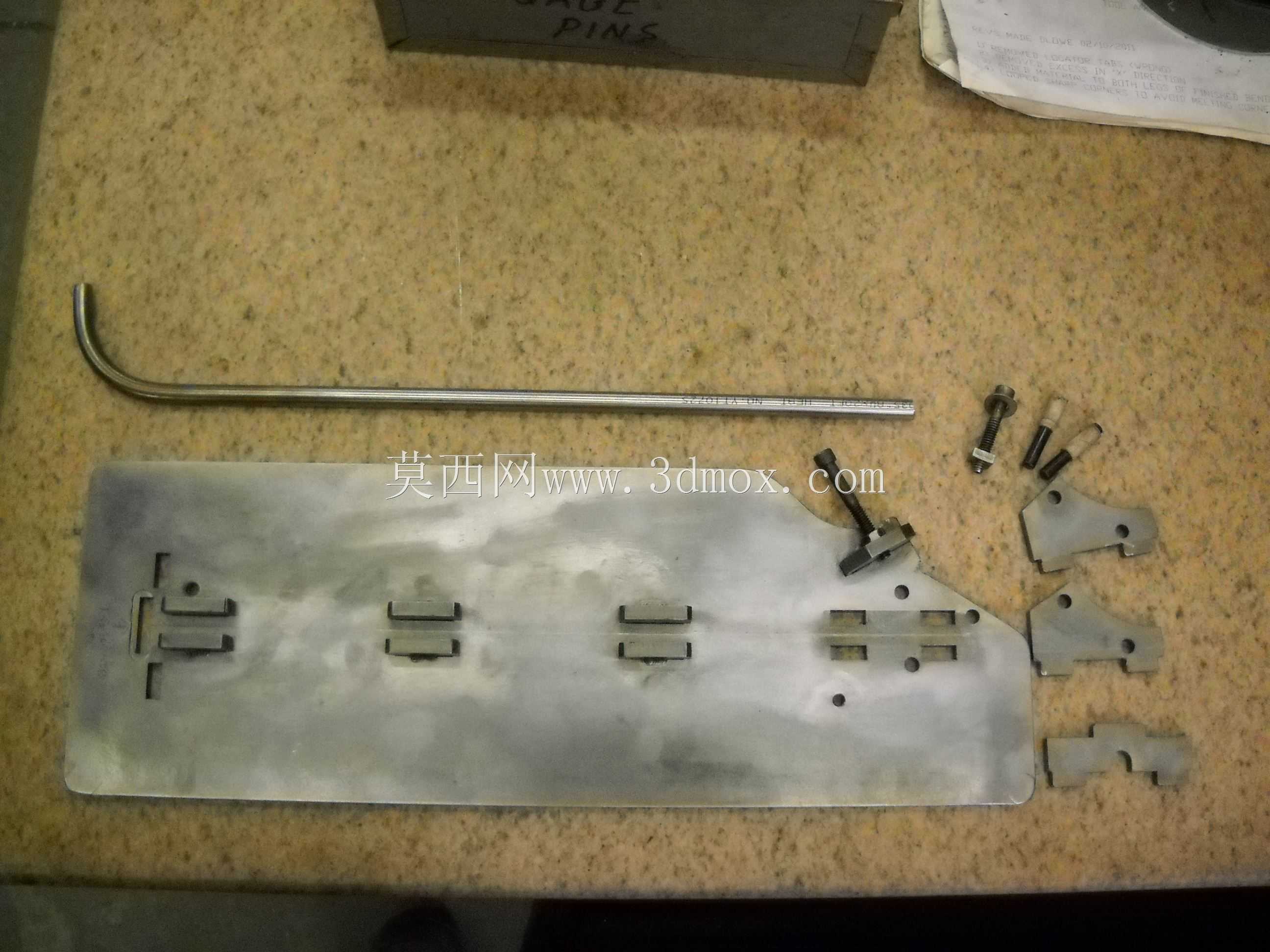

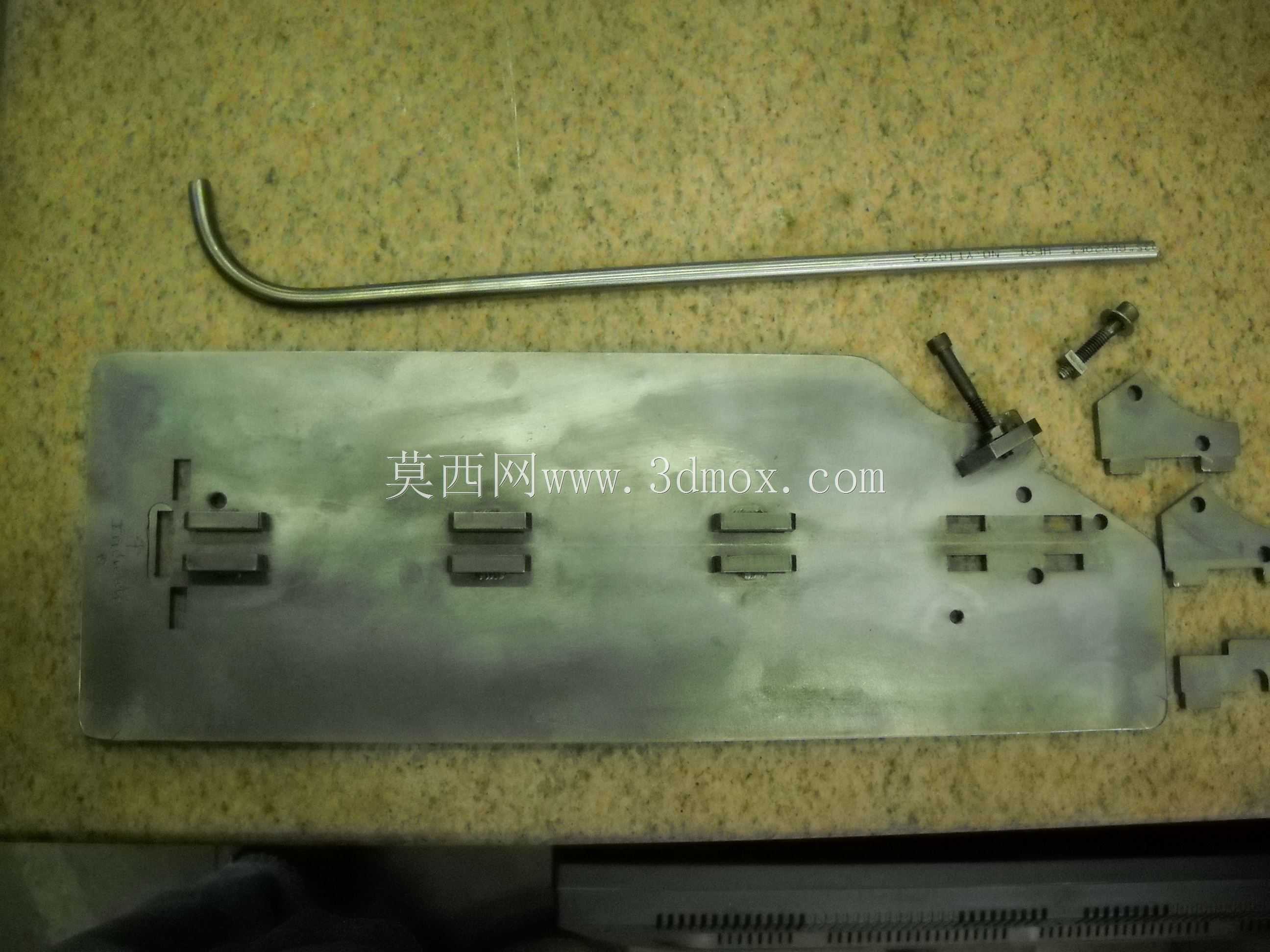

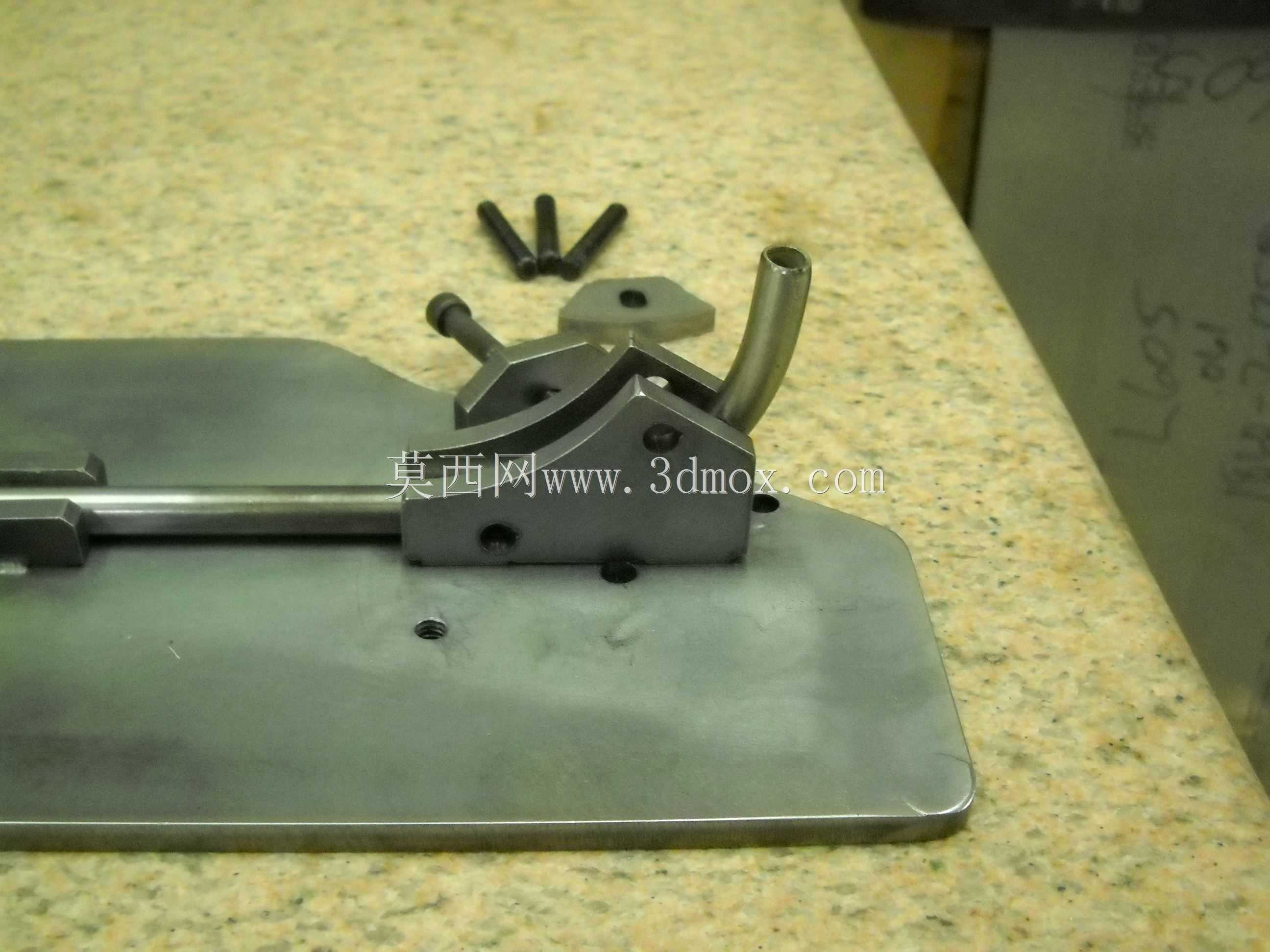

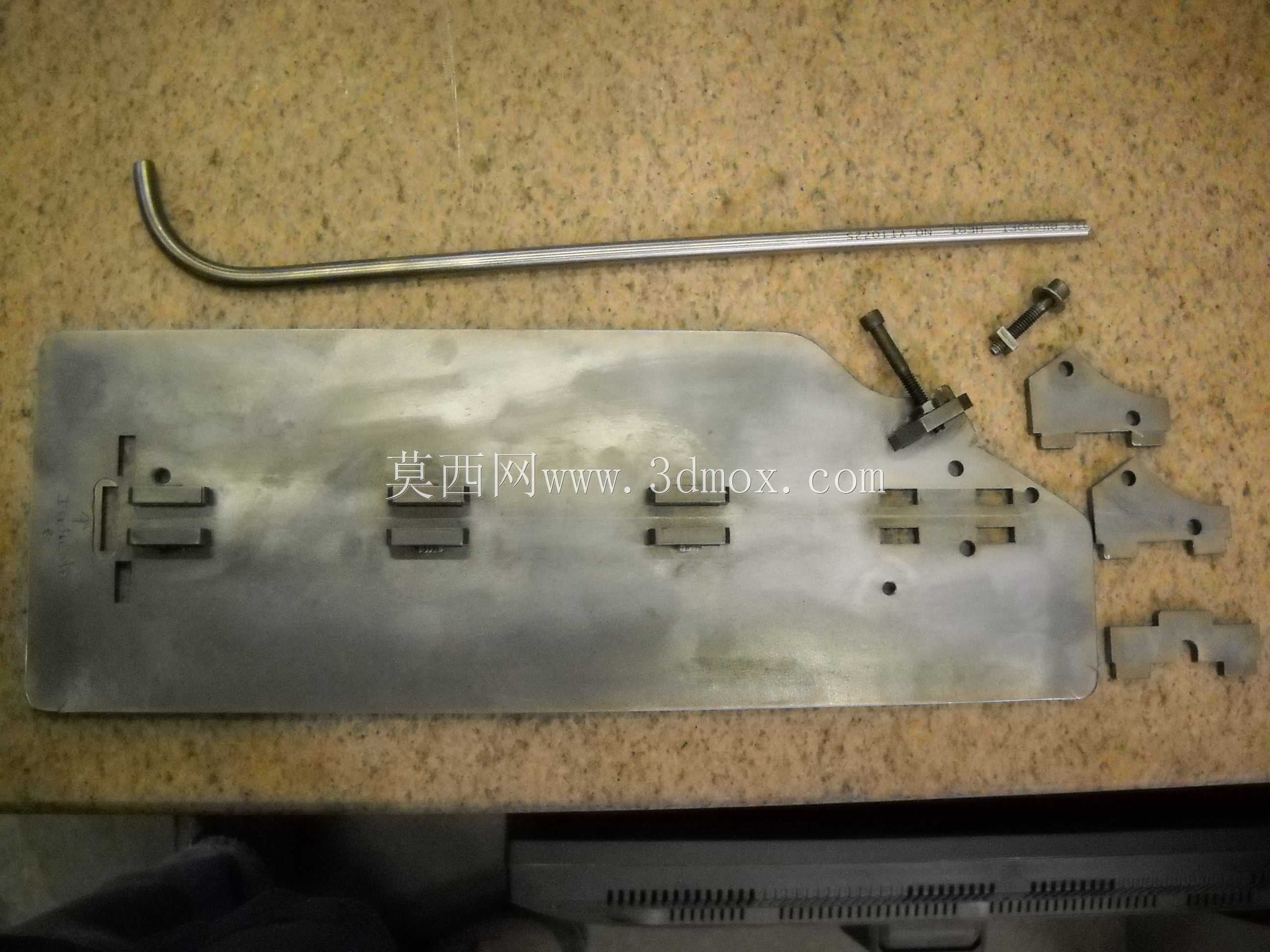

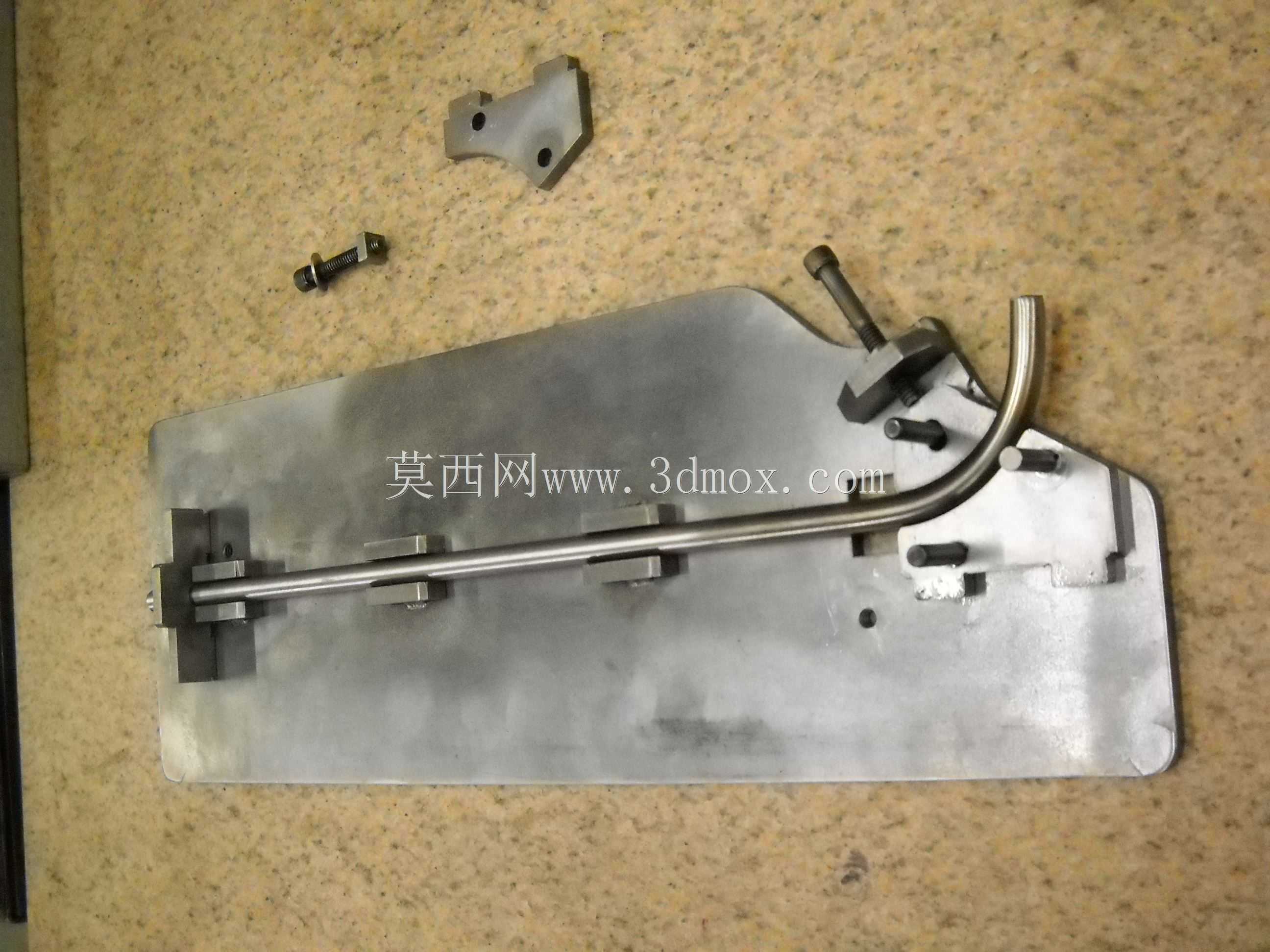

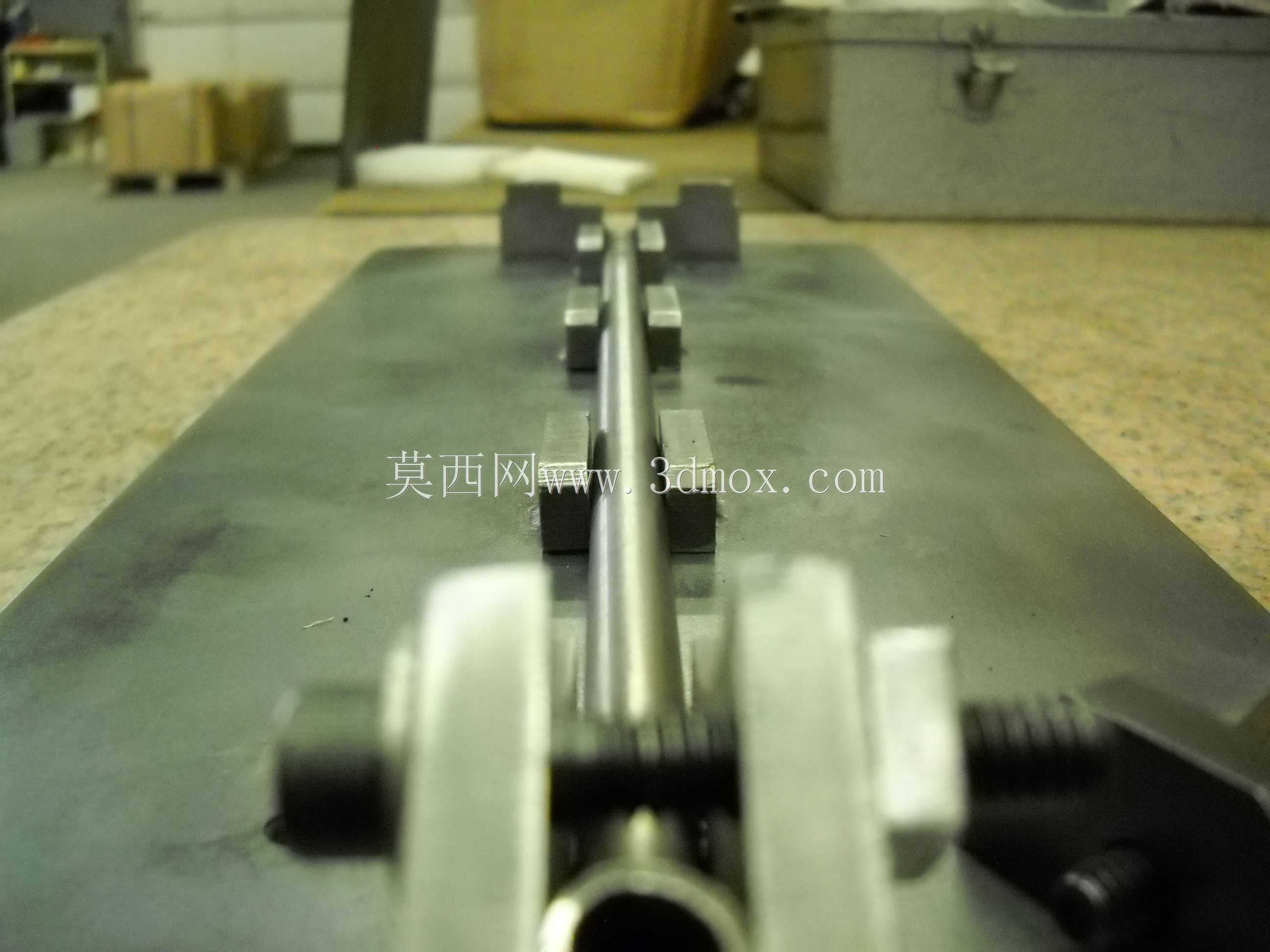

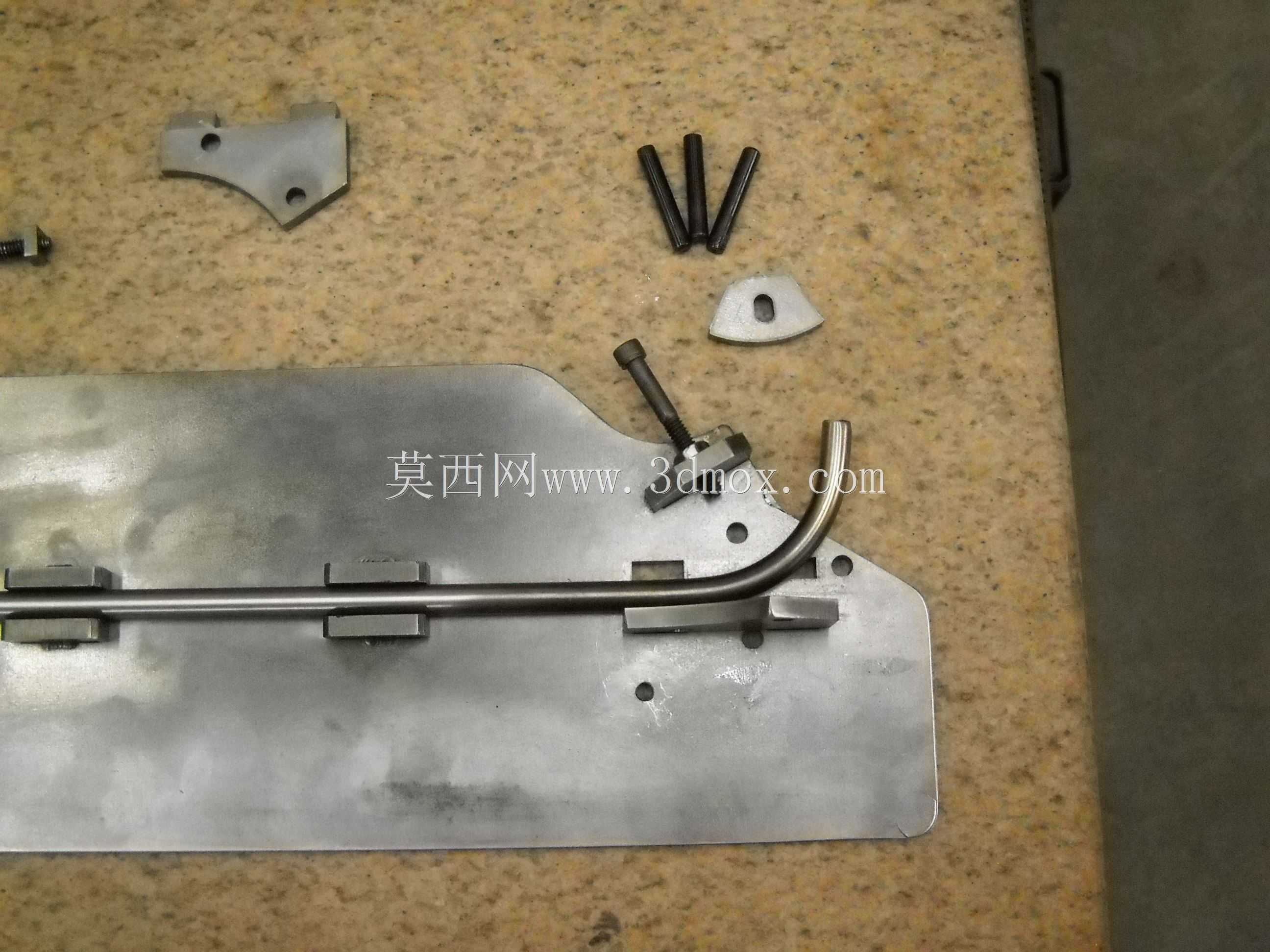

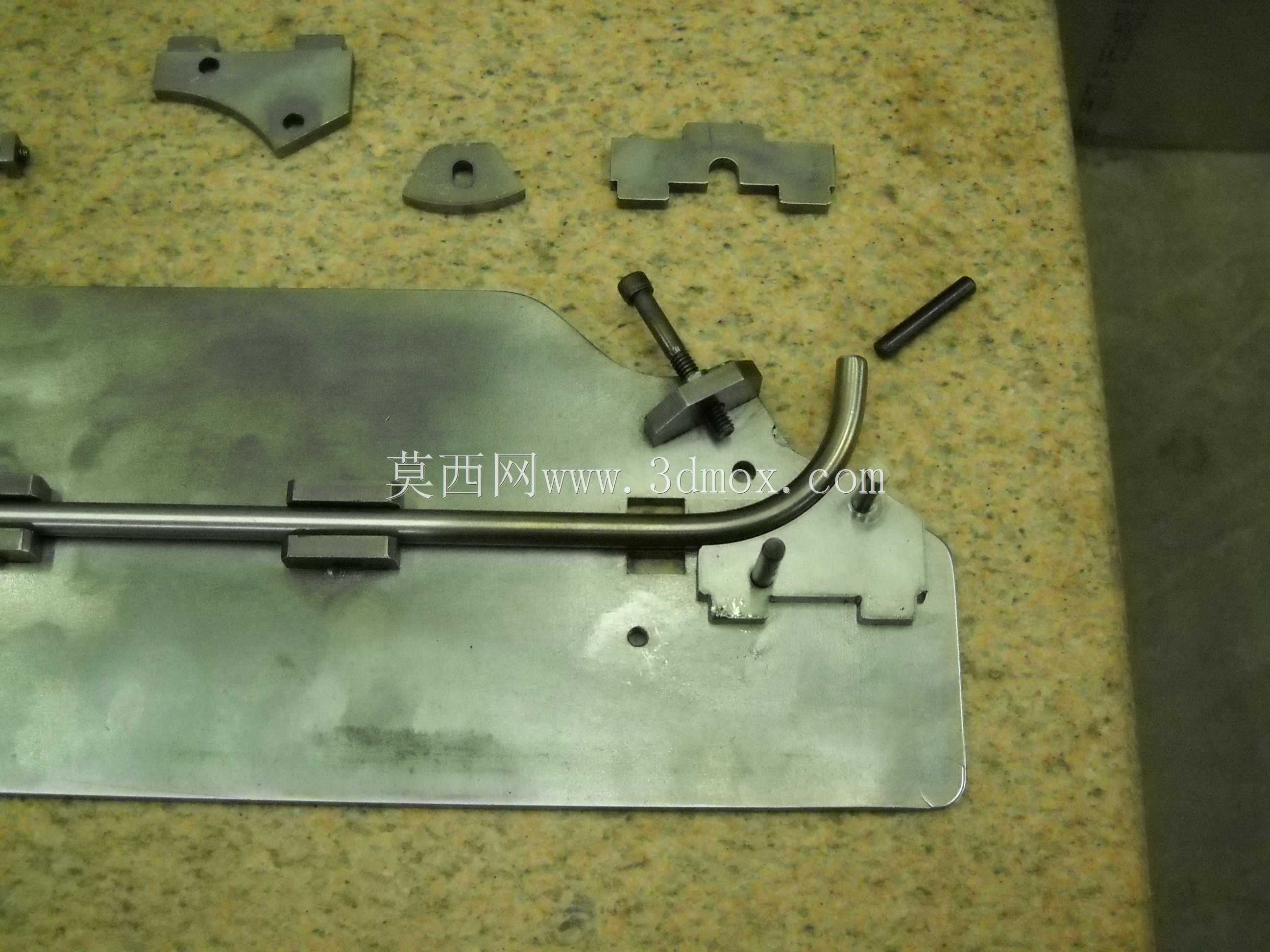

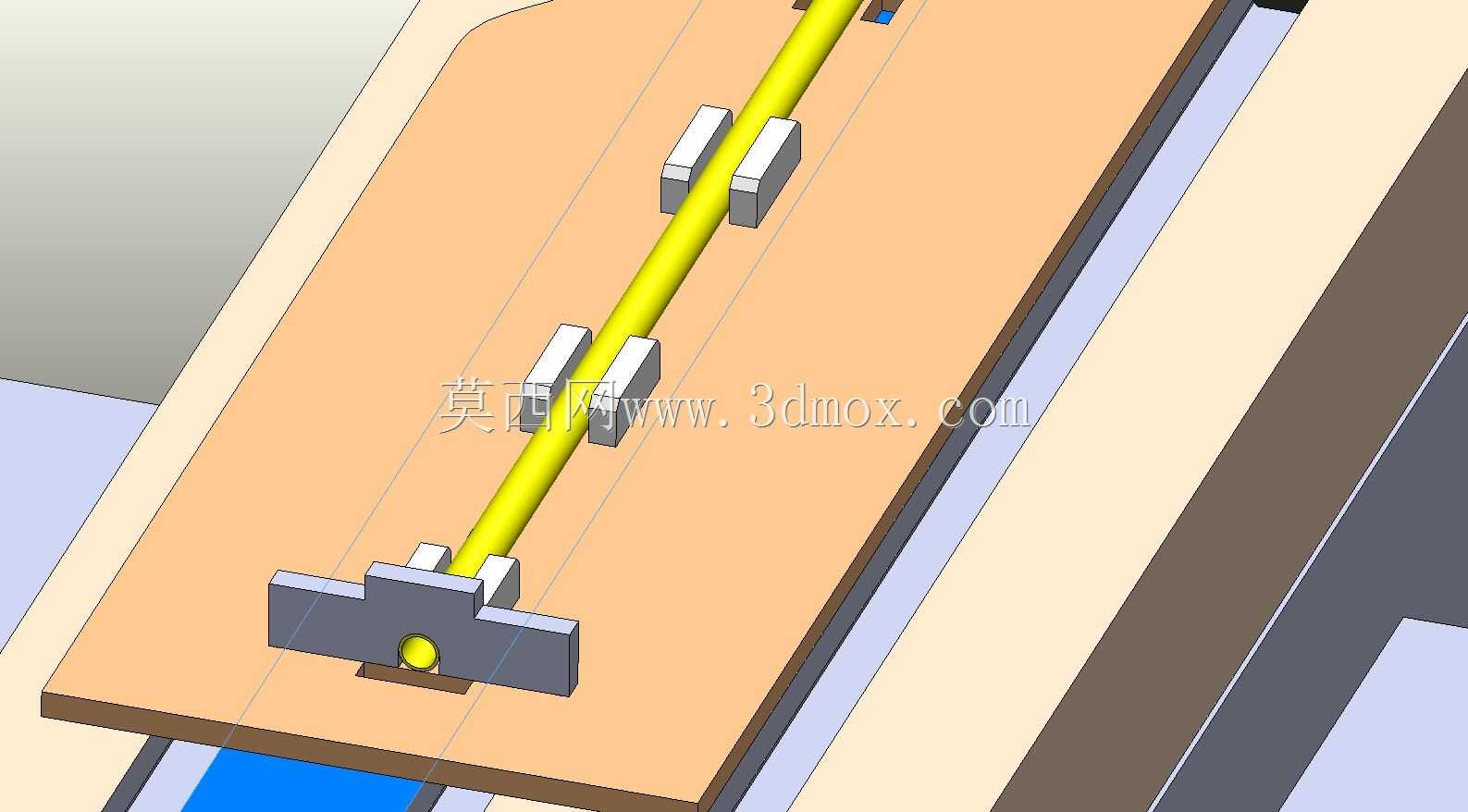

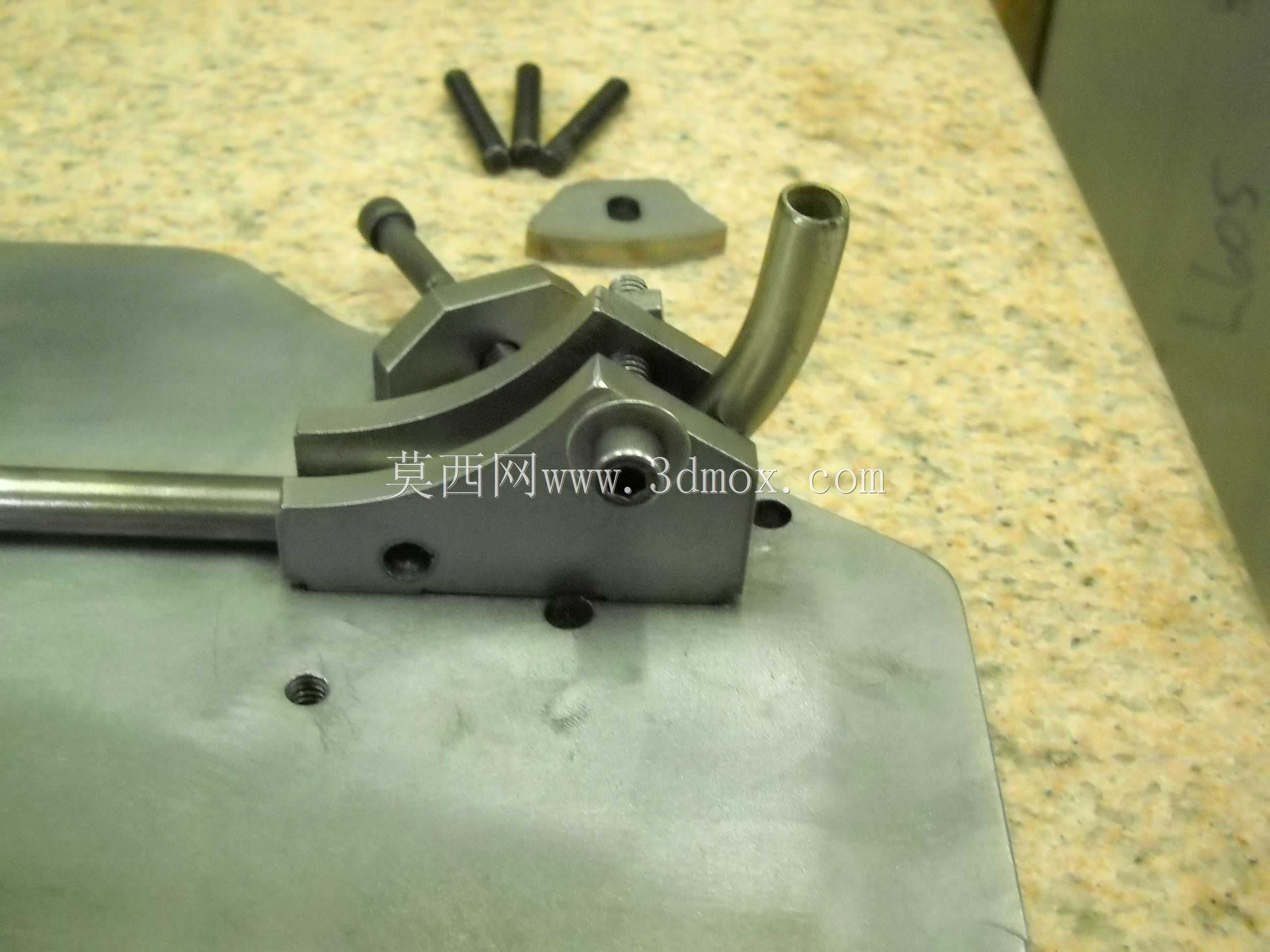

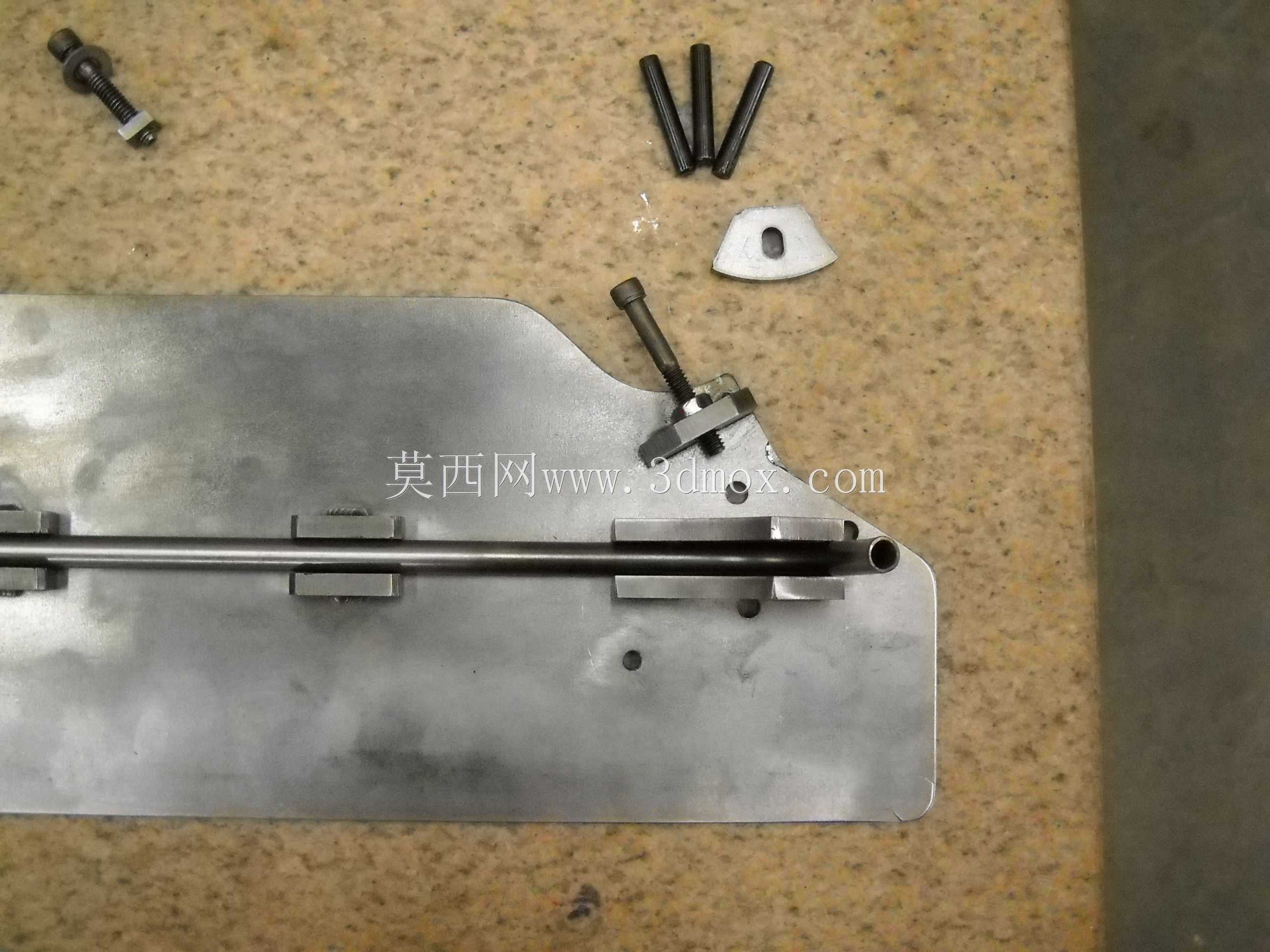

这套夹具主要适配立式钻床、铣床的工作台T型槽安装场景，针对小直径薄壁成型管的批量加工工序设计，解决成型管因截面异形、刚性不足导致的装夹变形、加工定位偏移问题。从结构布局来看，整套夹具采用底板作为安装基准，底板两侧开设与机床工作台T型槽匹配的安装槽，可直接通过T型螺栓完成固定，安装边界适配常规中小型机床的工作台面尺寸，无需额外改造工作台结构。夹具的定位单元沿成型管的送进方向排布，设置多组可调定位挡块，针对成型管的异形轮廓做了仿形支撑面，避免薄壁管装夹时出现局部压痕，同时在管体的加工工位处设置了避让孔，保证刀具下行加工时不会与夹具体发生干涉。夹紧单元采用了快速压紧结构，搭配可旋转90度的压柱，操作人员完成管体定位后，扳动压紧手柄即可完成锁紧，压柱的压紧端包覆有软质防护层，既保证足够的夹紧力抵抗切削力带来的工件位移，又不会损伤成型管的表面镀层。设计过程中针对成型管的加工工序做了适配，管体放置到定位槽后，可通过端部的定位销确定轴向位置，完成单工位加工后，松开夹紧机构即可沿定位槽推送管体到下一加工工位，配合挡块实现定距送进，无需重复进行尺寸找正，能有效缩短单件加工的辅助时间。夹具体上还设置了排屑缺口，加工产生的切屑可顺着缺口滑落至工作台排屑槽，不会堆积在定位槽内影响后续工件的定位精度。整套夹具的结构没有采用复杂的传动部件，所有零部件均为常规机加工可实现的结构，后期维护时仅需定期检查压紧机构的磨损情况、更换磨损的防护垫即可，适配中小机加工车间的小批量成型管零件加工需求，可直接安装在现有通用机床上使用，无需购置专用加工设备，能有效降低异形薄壁管件的加工装夹成本。
