可旋转桌夹式多工位台虎钳结构设计

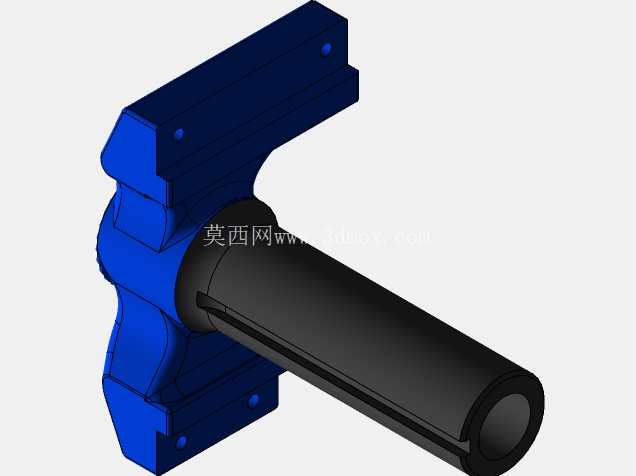

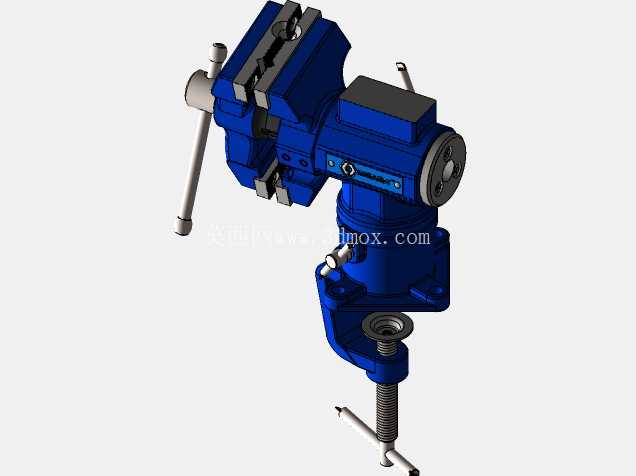

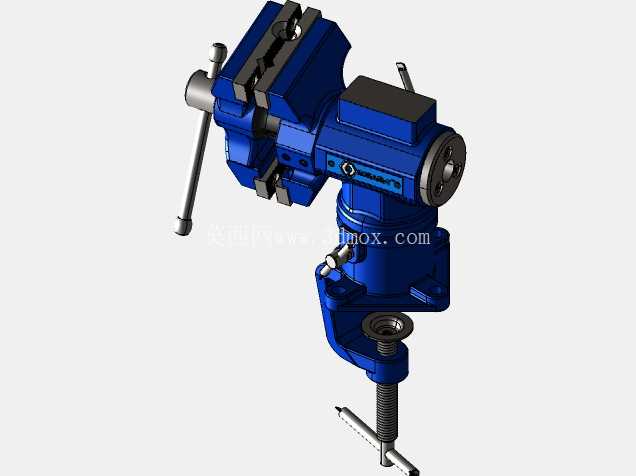

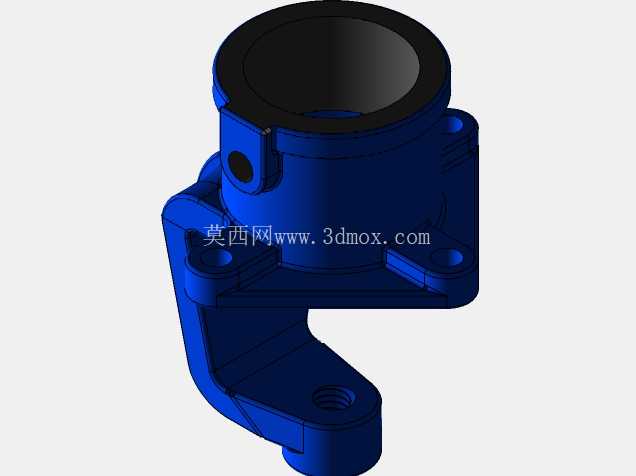

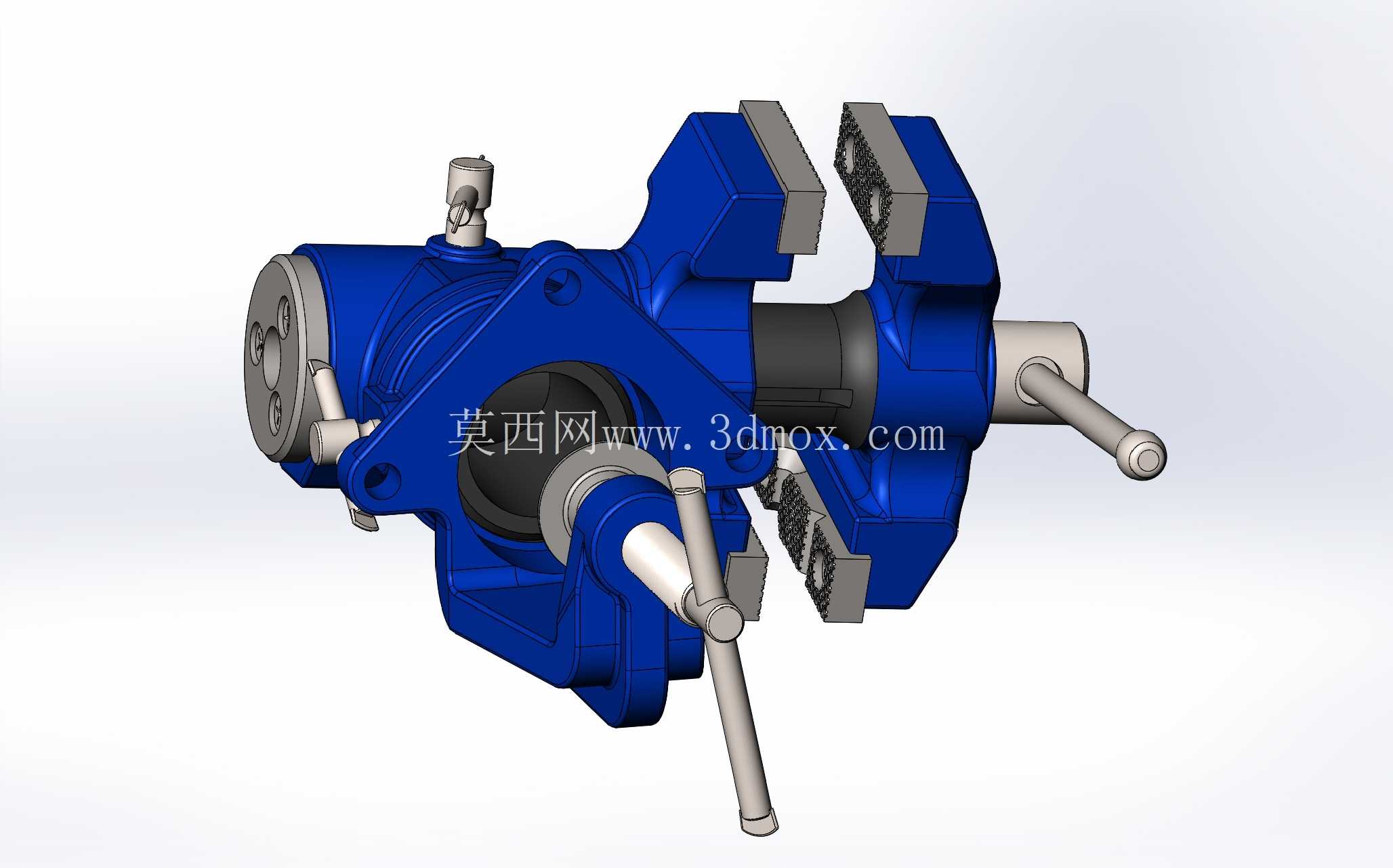

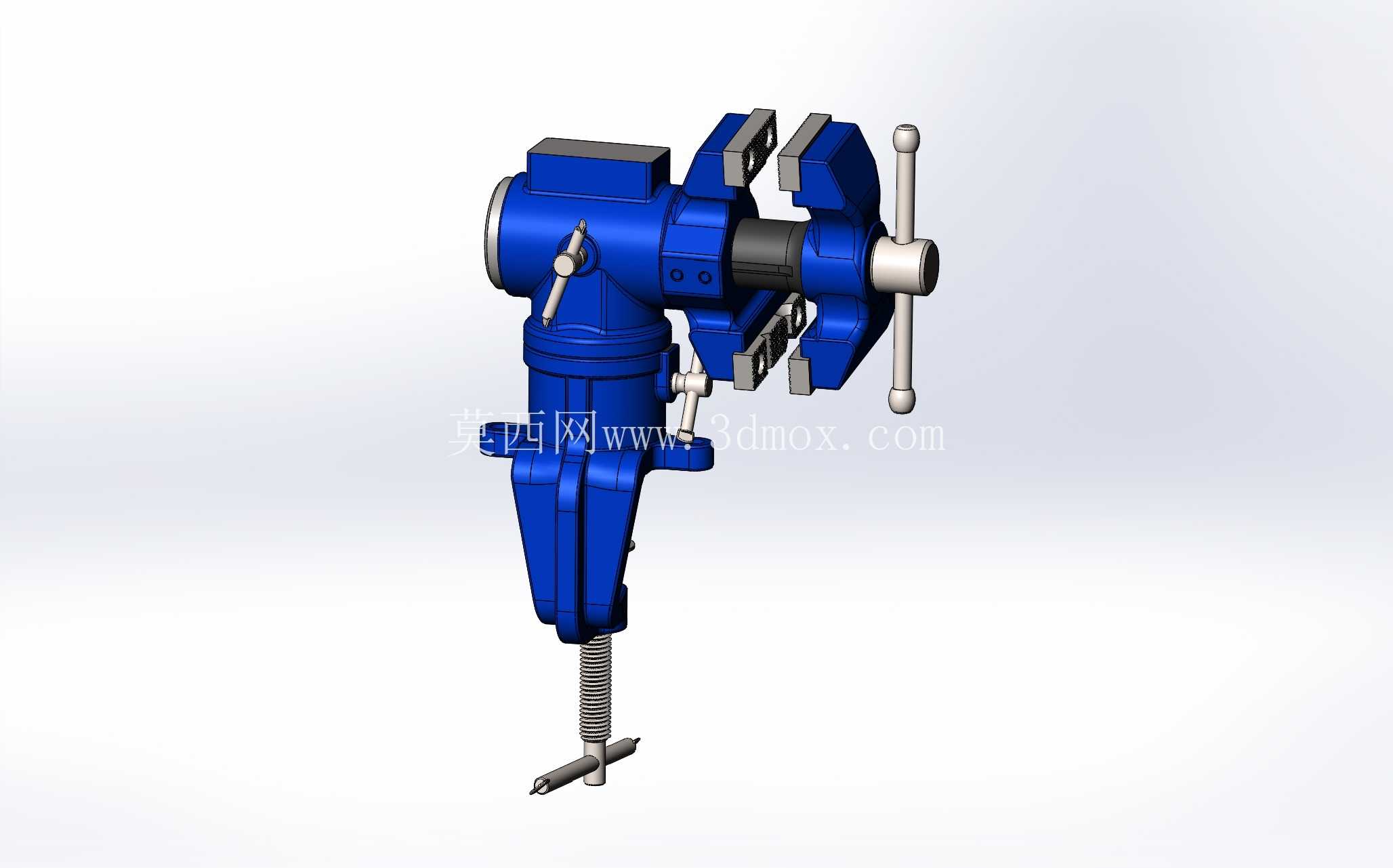

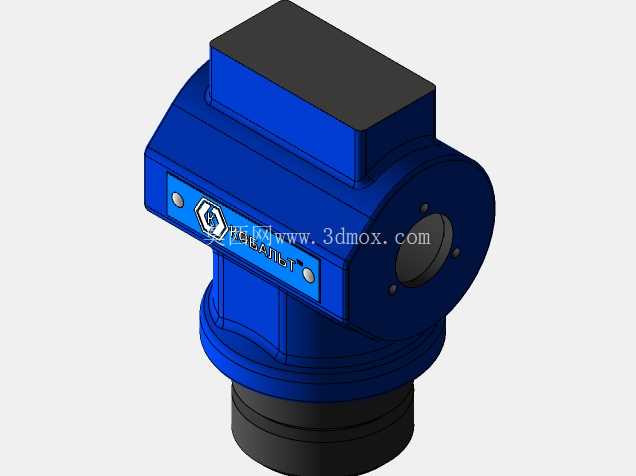

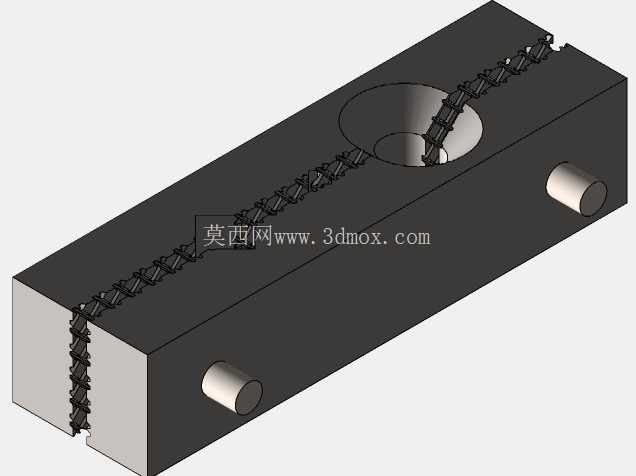

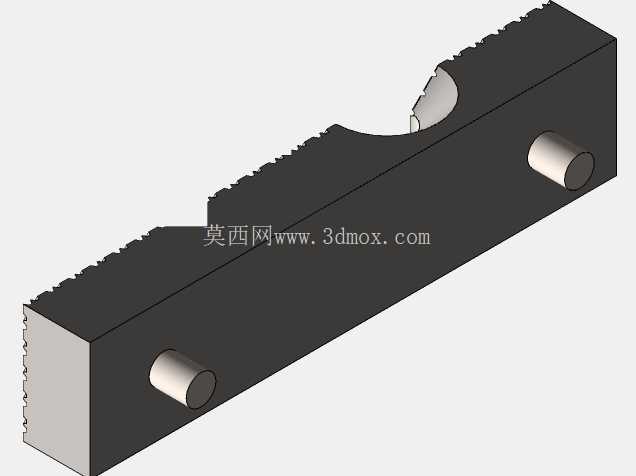

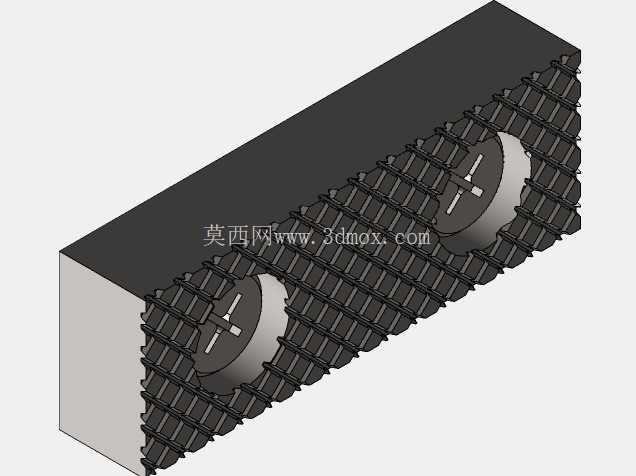

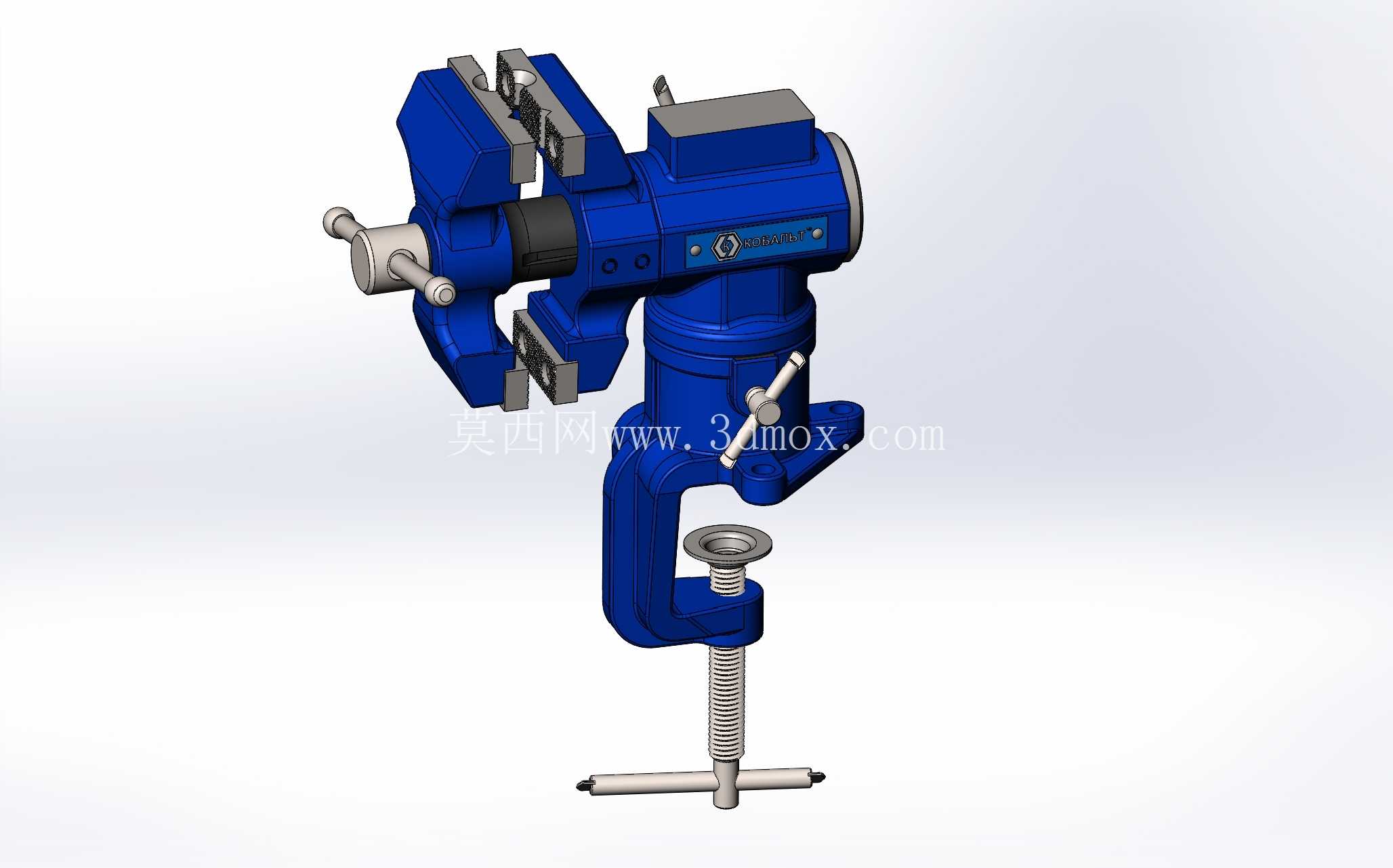

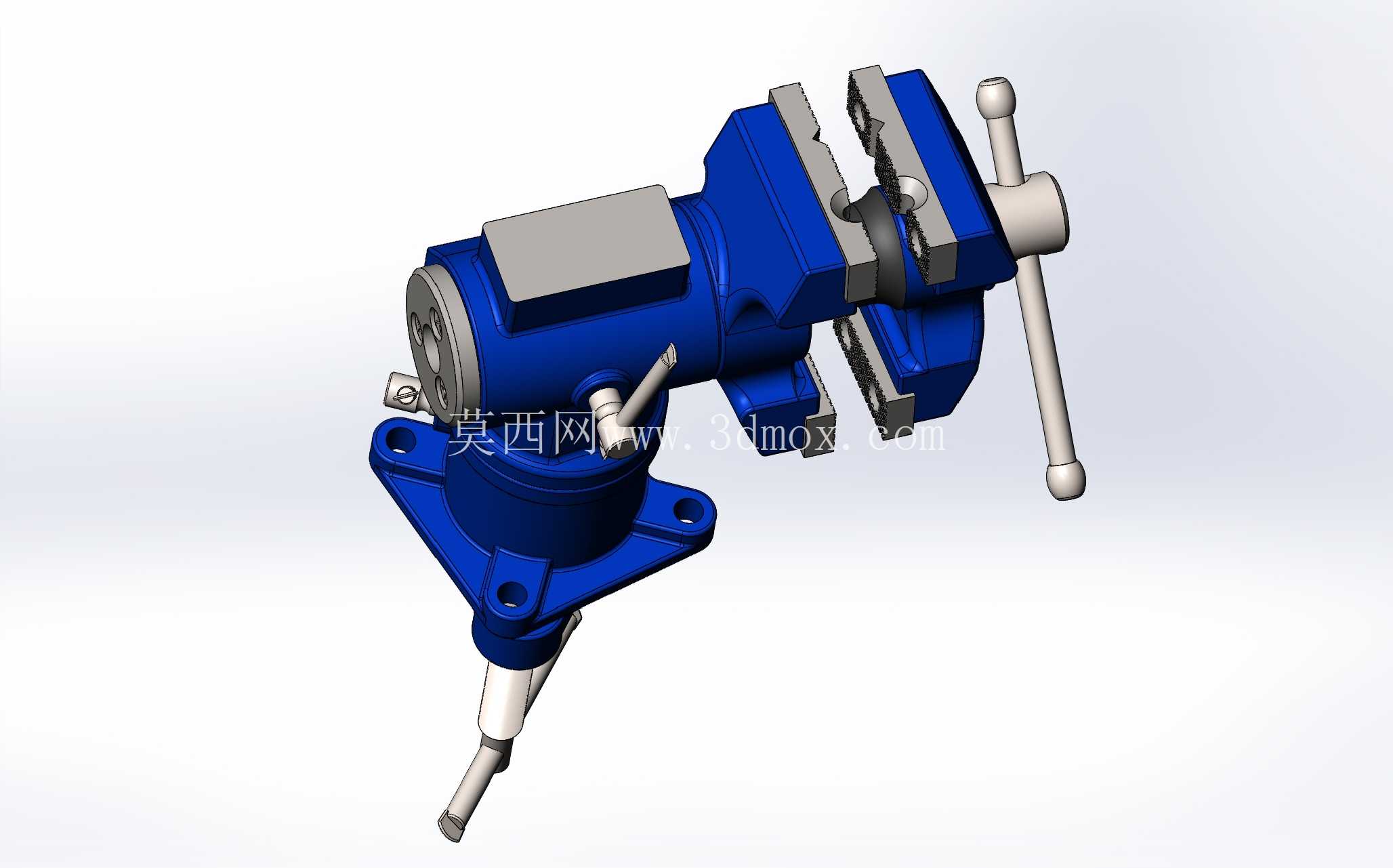

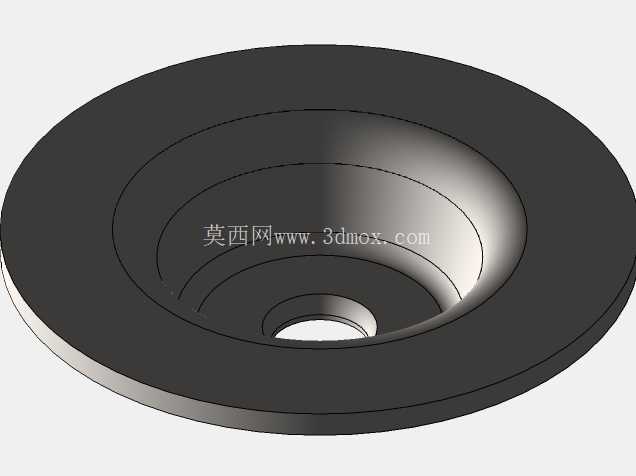

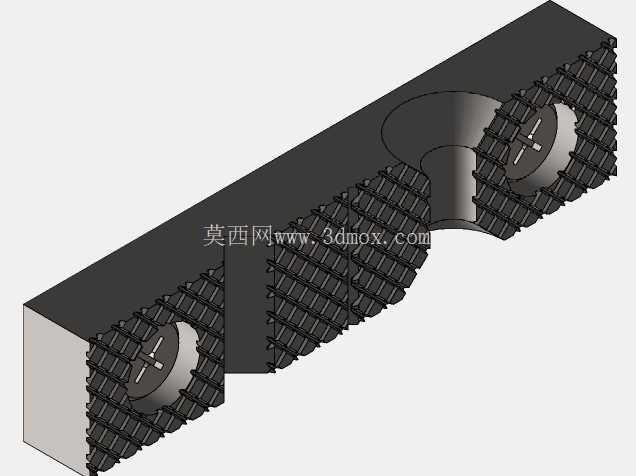

　　这款桌夹式旋转台虎钳，是面向小型加工场景、维修作业场景开发的夹持工装，和传统固定式台虎钳不同，它不需要在工作台面打孔预埋螺栓，依靠下方的C型夹结构配合丝杆压头，就能快速固定在厚度适配的工作台边缘、临时操作台、甚至是厚度符合要求的方管架体上，拆装转移不需要额外工具，适配流动维修、户外临时加工作业、小型工坊灵活排布工位的实际需求。从功能结构来看，钳体部分设置了多组夹持工位，主钳口采用常规平口钳结构，钳口面做了防滑齿纹设计，夹持金属工件、木质工件、塑料件时都能提供足够的静摩擦力，避免加工过程中工件移位；除了主钳口之外，钳体侧面还集成了小管径夹持工位，可以用来固定圆棒料、小型管件，不需要额外更换钳口配件就能完成小尺寸轴类、管件的夹持作业，适配钳工划线、零件打磨、小型工件钻孔、管件攻丝、小件装配等多类作业场景。钳体和下方立柱之间设置了旋转锁紧结构，松开锁紧手柄之后，钳身可以绕立柱轴线360度水平旋转，调整到合适的作业角度之后扳动手柄就能完成锁紧，不需要重新拆装整个台钳就能调整工件朝向，减少作业过程中反复松夹调整工件位置的操作，提升小件加工的操作效率。下方的C型夹结构做了加长丝杆设计，丝杆末端配了十字形加力杆，不需要额外使用扳手就能手动拧紧，夹紧时压头端面做了防滑垫结构，既可以提升和工作台下表面的摩擦力，也能避免夹紧过程中压伤工作台漆面或者木质台面。

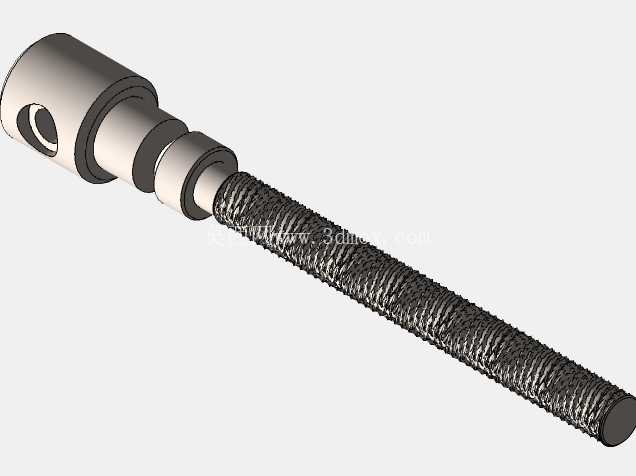

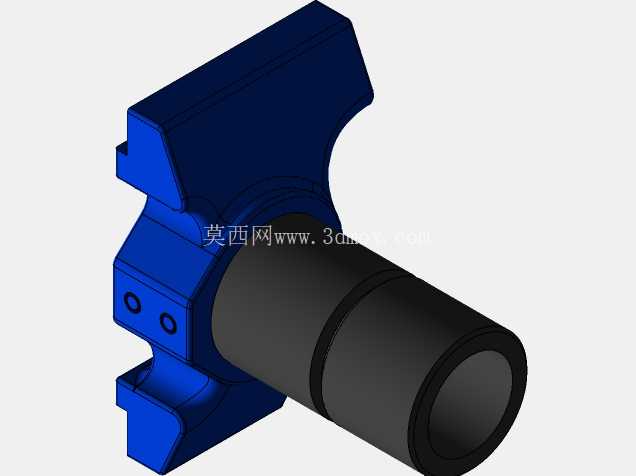

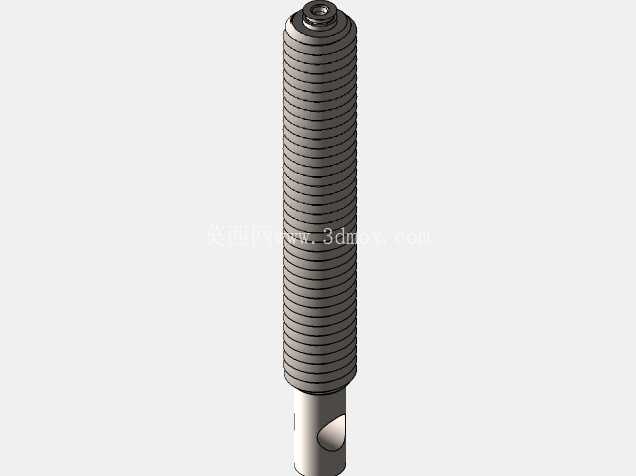

　　整个钳体的结构设计做了受力优化，主夹持位的受力路径直接传递到下方立柱和夹座结构，夹持大尺寸工件时不会出现钳身偏摆的问题；活动钳身的丝杆采用梯形螺纹设计，传动平稳，夹持力足够，长时间使用也不会出现螺纹滑牙的问题，丝杆外露部分做了防锈处理，适配车间多油污、多粉尘的使用环境。从安装边界来看，C型夹的最大开口尺寸覆盖常规工作台的台面厚度范围，只要台面边缘没有突出的挡边结构，都能完成固定安装；钳身整体的外轮廓尺寸控制在小型工装的合理范围内，安装之后不会占用过多工作台面空间，闲置时可以快速拆下收纳，不会占用固定工位。

　　在实际使用场景中，这类台虎钳除了常规的钳工维修作业之外，也适合模型制作爱好者、小型电子装配工位、首饰加工工位作为夹持工装使用，多工位的钳口设计可以覆盖不同形状工件的夹持需求，旋转结构可以让操作人员在不挪动身体位置的情况下，调整工件的加工面朝向，长时间作业时可以降低操作疲劳感。结构设计上，所有活动配合面都预留了合理的配合间隙，不会因为加工误差导致活动钳身卡滞，锁紧机构的操作手柄都设置在人手容易触及的位置，不需要探身到钳体后方就能完成角度锁紧、夹持松紧调整的操作。

　　钳身的主体结构采用铸件结构的设计思路，整体刚性足够，夹持过程中不会出现明显的形变，保证夹持精度，对于需要进行小尺寸零件精密打磨、划线的作业场景，足够的刚性可以避免钳身形变带来的工件位置偏移，保证加工精度。和重型固定式台虎钳相比，这款桌夹式台虎钳的定位是轻载作业场景，不需要永久固定工位，灵活度更高，虽然夹持力和整体刚性不如重型工业台虎钳，但对于日常维修、小件加工、 hobby 类作业场景来说，性能完全可以覆盖使用需求，而且安装使用的门槛更低，不需要对现有工作台做任何改造就能投入使用。
