精密螺杆式机用台虎钳夹持工装结构

在常规机加工工位的工装配置体系里，这类小型机用虎钳是钻铣工位、精密划线工位、小型零件修配工位上出镜率极高的通用夹持单元，和车间里常见的大开口重型台虎钳不同，它的定位偏向小尺寸工件的高精度装夹，不会占用过多工作台面空间，适配小型台式钻床、桌面级铣床、精密磨床的作业场景，也可作为钳工工位上的辅助夹持工装，用来固定小型冲压件、机加工小件、电子结构件等需要精准定位的加工对象。

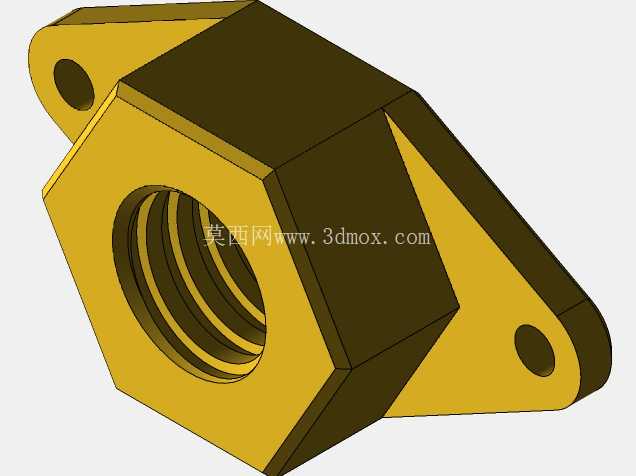

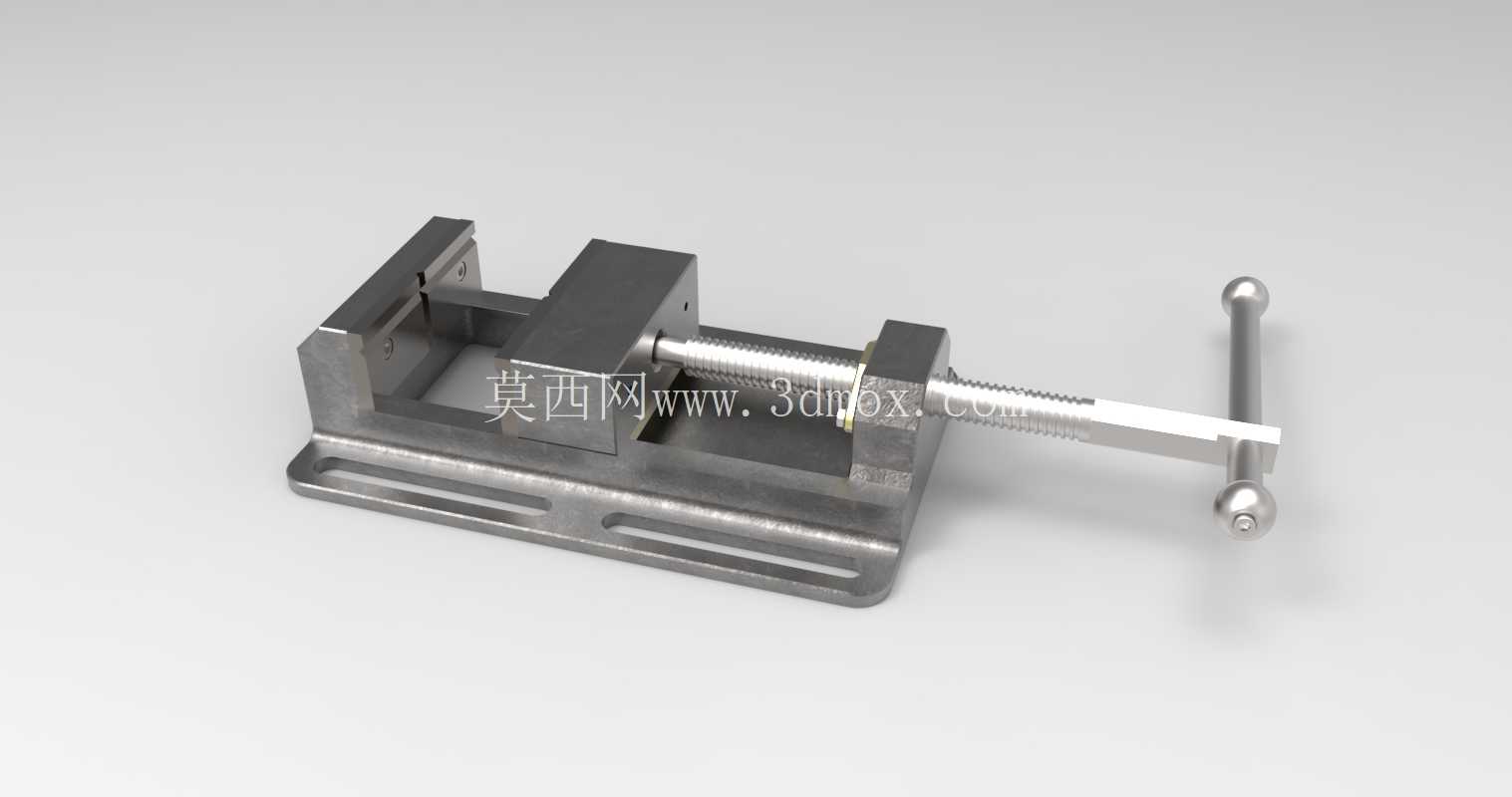

从结构设计逻辑来看，这款虎钳采用了经典的滑动丝杠传动结构，钳身主体为一体化铣削成型的金属基座，底部开设两条平行的通长安装槽，适配14毫米规格的T型螺栓，可直接固定在机床工作台的标准T型槽上，安装时可根据加工需求调整虎钳在台面上的位置，通槽的长度预留了足够的调整余量，能适配不同间距的工作台槽位，安装后整体刚性充足，不会在钻铣加工的切削力作用下出现位移。整体外形尺寸控制在120x44毫米的紧凑规格，钳口的开合行程由Tr20规格的梯形丝杠控制，梯形螺纹的传动特性本身就具备良好的自锁性能，配合丝杠端部的铜质接触螺母，能有效降低长期往复使用带来的螺纹磨损，延长工装的使用寿命，同时铜-钢的摩擦副搭配也能让钳口进给的手感更顺滑，不会出现铁-铁摩擦的卡顿感，装夹时能更精准地控制夹持力度，避免夹伤软质工件的表面。

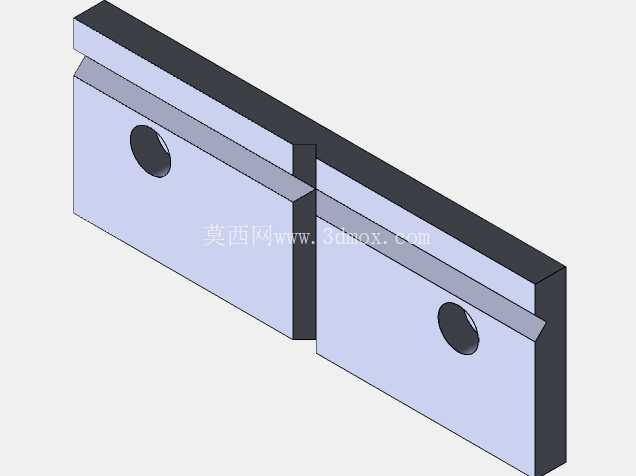

固定钳身和活动钳块的配合面采用了精密研磨的滑动导轨结构，间隙控制在极小的范围内，活动钳块在进给过程中不会出现上下翘动或者左右偏摆的问题，能保证装夹后工件的定位精度，钳口部位预留了可更换钳口板的安装位，日常使用中如果钳口磨损或者出现压痕，只需要更换钳口板即可恢复夹持精度，不需要整体更换虎钳主体，降低了工装的维护成本。丝杠端部的摇把采用了可拆卸的T型结构，不需要使用时可以将摇把取下，避免工位上的杂物碰撞导致钳口松动，摇把的球头设计也能让操作人员在转动丝杠时更省力，即使需要较大的夹持力，也不需要借助加力杆就能完成锁紧。

设计过程中特意做了防误开的结构优化，在丝杠和活动钳块的连接部位设置了防脱限位结构，即使丝杠旋转到最大行程位置，活动钳块也不会从钳身导轨上脱出，避免日常使用中因为操作不当导致零件散落、工装损坏的问题。钳身底部的安装槽做了沉头处理，固定螺栓的头部不会突出钳身底面，保证虎钳安装后和工作台面完全贴合，不会因为螺栓突出导致装夹基准倾斜。整体结构没有多余的复杂零件，所有传动部件都做了防尘处理，日常加工产生的金属切屑不会轻易进入滑动配合面，日常维护只需要定期在丝杠和导轨面涂抹润滑脂即可，不需要复杂的拆解保养，非常适合生产车间高频次的使用场景。

在实际加工场景中，这类小型虎钳的夹持范围覆盖了绝大多数小尺寸零件的装夹需求，不管是对小型铝件进行钻孔、攻丝作业，还是对塑料结构件进行修边、打磨，或是对精密小零件进行尺寸测量时的固定，都能提供稳定的夹持力，不会因为切削力的作用导致工件移位。和大型台虎钳相比，它的钳口高度更低，加工时刀具的悬伸长度可以更短，能有效提升小型加工设备的加工刚性，减少加工过程中的振刀问题，提升工件的加工表面质量。同时紧凑的尺寸也让它可以灵活布置在工作台的任意位置，甚至可以多台并排安装，实现多工位的同时装夹，提升小批量零件的加工效率。
