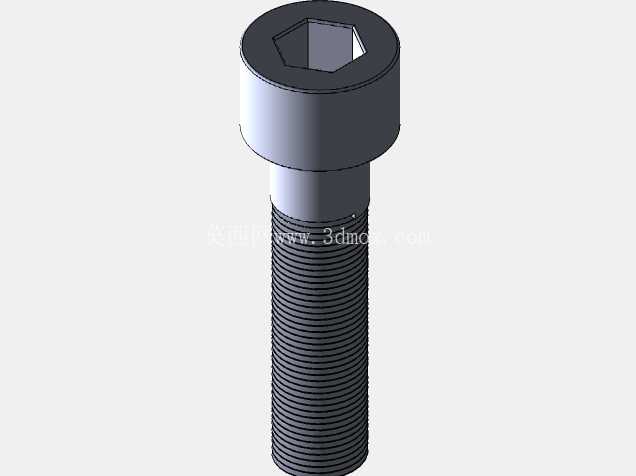

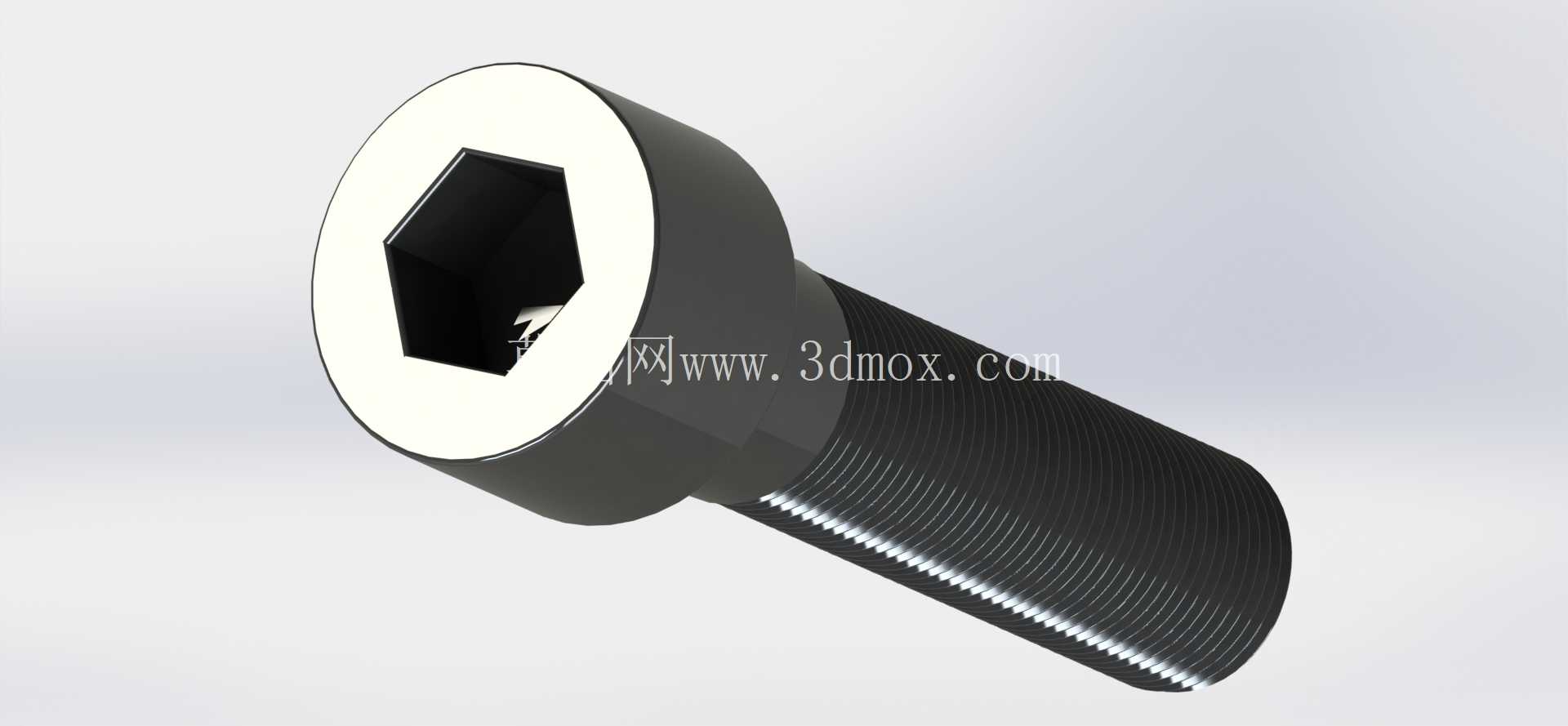

DIN912标准内六角圆柱头螺钉三维数模

在各类机械装配场景中，内六角圆柱头螺钉是应用覆盖范围极广的紧固连接件，从精密电子设备的模组固定，到重型工程机械的结构件锁紧，再到模具工装的组件拼接，都能见到这类紧固件的身影。这类螺钉的核心优势在于头部沉孔设计，装配时内六角扳手可以完全嵌入头部沉孔内，不会出现外六角扳手容易滑脱的问题，同时圆柱头的支撑面接触面积更大，锁紧时的压应力分布更均匀，能有效降低被连接件表面的压溃风险，尤其适合安装空间局促、扳手操作角度受限的装配工位。

从设计逻辑来看，这款遵循DIN912标准的内六角螺钉，所有结构参数都严格贴合德标紧固件的公差要求，头部的内六角沉孔深度、对边宽度都经过精准校核，既保证扳手插入时有足够的啮合深度，不会因为啮合长度不足导致拧转时孔壁崩裂，又不会因为沉孔过深削弱头部的结构强度。螺杆部分的螺纹采用普通公制粗牙设计，牙型角60度，螺纹大径、中径、小径的公差带都适配通用内螺纹的加工精度，不需要额外定制配套螺孔，能直接和市面上常规的攻丝螺纹、预制螺纹孔适配，大幅降低装配环节的适配成本。

实际选型时，首先要关注螺钉的长度规格，这里的长度指的是螺杆部分从头部支撑面到螺杆末端的有效长度，选型时需要计算被连接件的总叠厚，加上弹簧垫圈、平垫圈的厚度，再预留2-3个牙距的螺纹啮合长度，避免出现啮合长度不足导致的螺纹滑牙，或是螺钉过长顶到被连接件内部结构的问题。头部的外径尺寸也是安装时需要重点考量的边界参数，圆柱头的外径比螺纹大径大出一定比例，设计沉头安装孔时，沉孔的直径要略大于头部外径，沉孔深度要刚好让头部完全沉入安装面以下，保证装配后表面没有凸起，不会干涉周边其他运动部件的运行轨迹。

和十字槽、一字槽的机螺钉相比，内六角结构的拧转力矩上限更高，能够施加更大的锁紧力，适合需要较高预紧力的连接场景，比如机床导轨的固定、液压阀块的拼接、重载减速机的壳体连接，这些场景对连接刚性要求高，普通槽型的螺钉容易在大扭矩下出现槽口打滑、拧秃的问题，而内六角的多面受力结构能把扳手的扭矩均匀传递到整个头部，长期反复拆装也不容易出现头部损坏的情况。另外，圆柱头的外周是光滑圆柱面，在一些需要螺钉头部做定位辅助的工装设计中，头部外圆可以和安装孔做小间隙配合，辅助实现两个连接件的初定位，降低装配时的对位难度。

建模过程中，螺纹部分的处理需要兼顾显示精度和文件轻量化，如果是用于装配干涉检查的场景，可以采用简化的装饰螺纹线，减少三角面片的数量，提升大装配体的旋转、缩放操作流畅度；如果是用于做渲染展示、或是加工工艺仿真的场景，则需要还原真实的螺纹牙型结构，把牙顶的圆角、牙底的退刀结构都做出来，保证仿真结果的准确性。头部和螺杆衔接的位置做了标准的过渡圆角，这个圆角结构不能省略，它能有效降低应力集中系数，避免螺钉在承受交变载荷的时候，在头杆衔接的位置出现疲劳断裂，这也是很多新手建模时容易忽略的细节——如果直接把头部和螺杆做直角衔接，实际受力时这个位置的应力会比正常结构高出数倍，完全不符合紧固件的实际强度要求。

在不同的应用场景下，这类螺钉的表面处理也有区别，普通工况下用发黑处理就能满足防锈要求，潮湿腐蚀环境下则需要选用镀锌、镀镍或是不锈钢材质的对应规格，但不管材质和表面处理如何变化，DIN912标准规定的安装尺寸是统一的，这也是标准件的核心价值：只要标称规格一致，不同厂商生产的同规格螺钉都可以完全互换，不需要针对单个零件做适配修改，这也是机械设计行业标准化带来的效率提升。做三维数模的时候严格贴合标准尺寸，能让设计人员在选型时直接调用数模装入装配体，不需要反复核对安装边界，提前排查螺钉和周边零件的干涉问题，减少后续加工装配阶段的设计变更。
