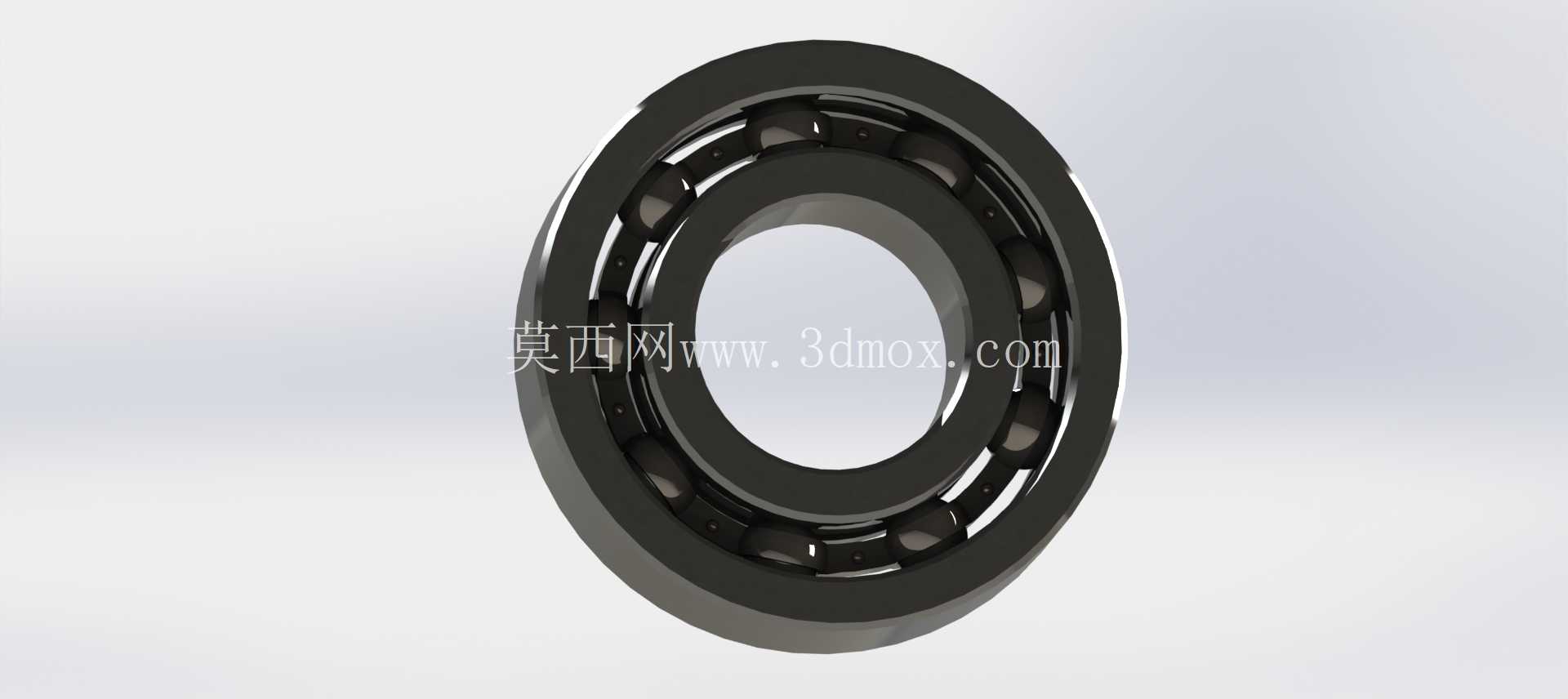

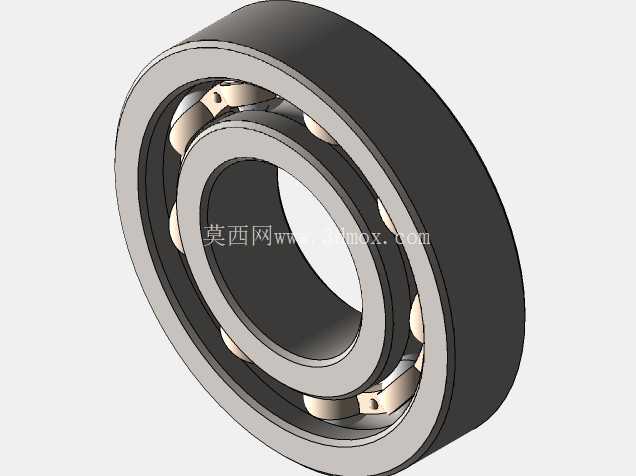

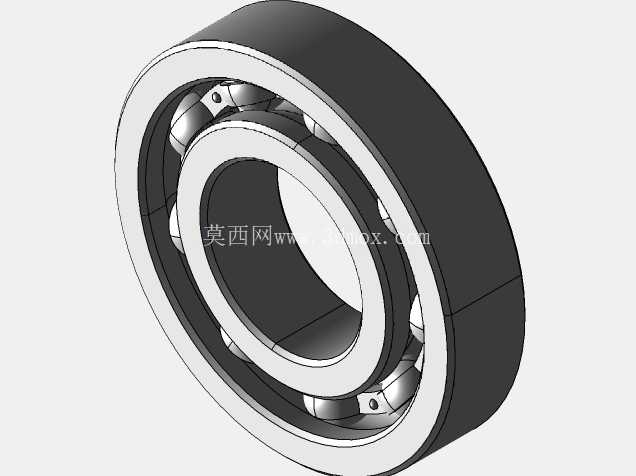

深沟球滚动轴承结构三维数模

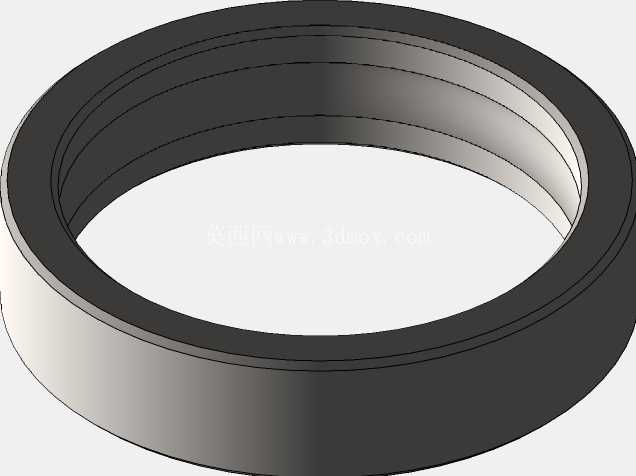

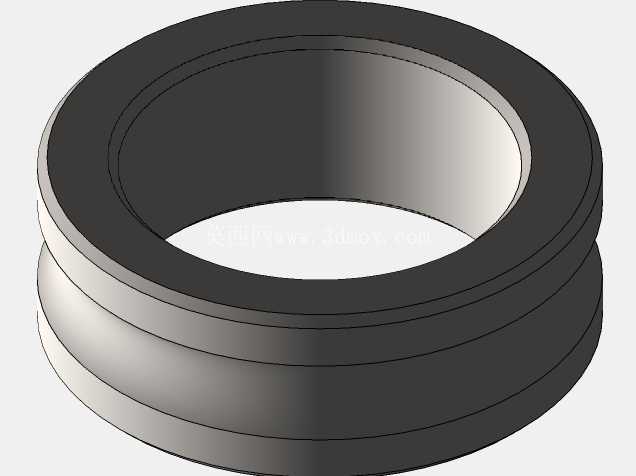

　　不同于重载型的滚子轴承，滚珠结构的点接触摩擦形式，让它在高速运转工况下的发热控制表现更稳定，日常维护时的润滑填充也更便捷，不需要复杂的密封配套结构就能满足多数常规工况的使用需求。从设计思路上拆解这个模型的结构逻辑，首先是内外圈的滚道曲率设计，滚道的圆弧半径略大于滚珠直径，这个细微的尺寸差是保证滚珠滚动顺畅、同时预留合理接触应力余量的关键，要是滚道曲率和滚珠完全贴合，运转过程中的热胀冷缩会直接导致滚珠卡滞，加速接触面的磨损；要是间隙留得过大，又会让轴承的旋转精度下降，轴系跳动量超出设计允许范围。在各类旋转传动机构的设计选型中，滚动轴承是绕不开的核心基础部件，这款深沟球滚珠轴承的三维数模，完整还原了实体产品的装配关系与几何特征，能直接用于设备的虚拟装配校验、运动仿真环节，帮助结构工程师在设计阶段提前规避安装干涉、配合公差不匹配等常见问题。从实际应用场景来看，这类轴承覆盖的工况范围极广，小到家用电动工具的输出轴支撑、中小型电机的转子定位，大到输送机辊筒的旋转承载、普通机床主轴的径向支撑，只要是存在中低转速、中等径向载荷同时伴随少量轴向载荷的旋转部位，都能见到同结构产品的身影。

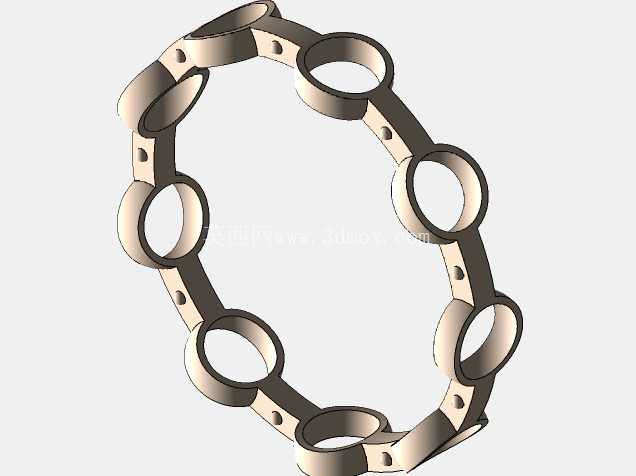

　　保持架的兜孔结构采用了等间距均匀分布的设计，每个兜孔对应一颗滚珠，既保证相邻滚珠之间不会发生直接摩擦碰撞，又能让所有滚珠在滚道内均匀承载，避免局部载荷集中导致的提前失效，模型里的保持架和滚珠之间预留了合理的装配间隙，完全符合实际生产中的装配工艺要求，不会出现虚拟装配时零件干涉、实际生产却能装配的错位问题。再说到外形尺寸与安装边界的设计参考，这类轴承的安装配合通常遵循内圈与轴过盈配合、外圈与轴承座孔过渡配合的原则，模型里的内外圈端面都做了极小的倒角处理，这个细节往往是新手建模时容易忽略的——实际装配过程中，倒角不仅能引导轴承顺利压入安装位，还能避免压装时尖锐的棱边刮伤轴表面或者轴承座孔的内壁，影响配合精度。轴承的宽度尺寸、内外径的公差带选择，都要匹配对应安装位的设计精度，比如用于精密传动的场景，内外径的公差等级要选更高的P5级，普通传动场景选P0级就能满足使用需求，不需要盲目追求高精度带来额外的成本上升。从功能特性上看，这款轴承的双侧滚道对称设计，让它可以同时承受两个方向的轴向载荷，在一些存在轴窜动风险的传动结构里，不需要额外加装止推垫片就能限制轴的轴向位移，简化整体的结构设计。

　　密封结构的预留位置也在模型里有所体现，用户可以根据实际使用场景选择开式、带防尘盖或者带接触式密封圈的变体，开式结构适合有定期润滑维护、环境清洁的工况，带防尘盖的结构适合粉尘较多但没有液体喷溅的场景，接触式密封圈则能在有少量水汽、油污的环境下阻止润滑脂泄漏同时阻挡外界杂质进入滚道。做三维建模的时候，很多工程师容易忽略保持架的装配定位逻辑，实际上保持架并不是完全固定在内外圈之间的，它会随着滚珠的公转产生小幅的相对滑动，这个模型的装配约束完全还原了这个运动关系，导入运动仿真软件后，可以直接模拟轴承运转时滚珠的自转、公转以及保持架的随动过程，不需要再额外调整约束关系。

　　在做整机的受力仿真时，这个模型也能直接赋予对应的材料属性，内外圈和滚珠采用轴承钢材质，保持架根据使用场景可以选冲压钢或者尼龙材质，仿真得到的接触应力、变形量数据能直接为轴承的选型校核提供参考，避免选型过小导致轴承提前失效，或者选型过大造成的结构空间浪费、成本上升。很多刚入行的结构设计师在选轴承的时候，往往只看承载能力参数，忽略安装边界的尺寸限制，比如轴承安装位旁边的轴肩高度、轴承座孔的挡边高度，要是设计得过高，会顶到轴承的保持架，影响运转顺畅度，要是设计得过低，又没法对轴承的内圈或者外圈做可靠的轴向定位，这个三维模型把内外圈的定位挡边位置、保持架的轴向活动范围都做了精准还原，设计师在做装配设计的时候，可以直接测量对应位置的尺寸，快速确定轴肩和座孔挡边的合理高度范围，减少反复核对二维手册参数的工作量。另外，模型里的滚珠数量是按照对应尺寸段轴承的常规设计配置的，不同内径的深沟球轴承滚珠数量有对应的行业通用设计值，既保证承载能力满足要求，又不会因为滚珠数量过多导致保持架强度下降、装配难度上升，这个细节的还原也让模型的工程参考价值更高，不是那种只做了外形大概的示意模型。
