深沟球滚动轴承精密结构三维建模

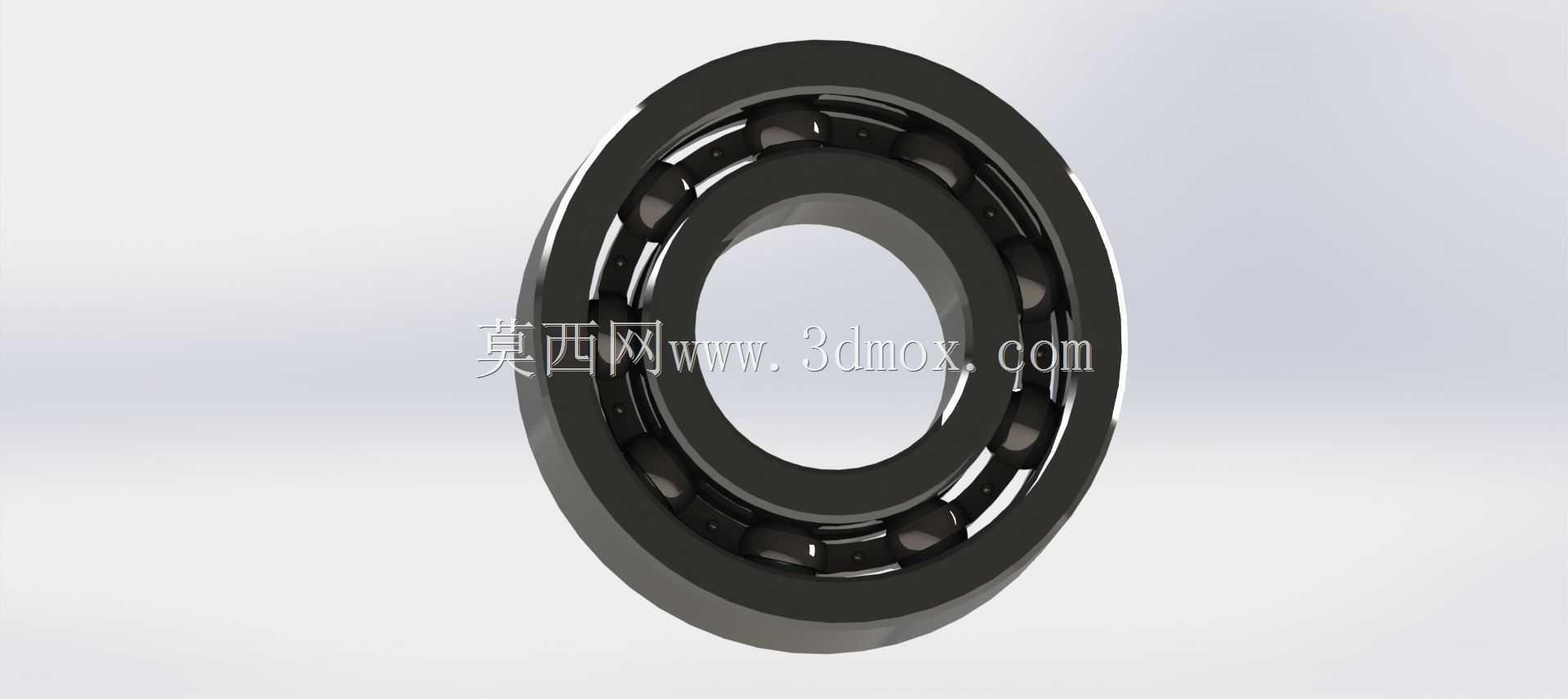

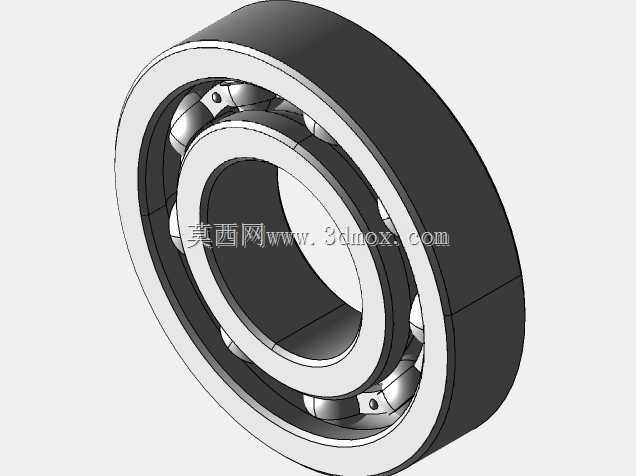

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、工程机械的回转机构，几乎所有存在连续旋转运动的机械结构，都需要匹配对应载荷等级的轴承来保障轴系的运转精度与使用寿命。这款滚珠轴承的建模过程，完全参照通用深沟球轴承的实际结构逻辑搭建，没有做非必要的外观简化，内外圈的滚道曲率、滚珠的排布间隙、保持架的兜孔结构都严格对应实物的装配关系，能直接用于设备装配的干涉校验、运动仿真环节，不需要二次调整结构比例。

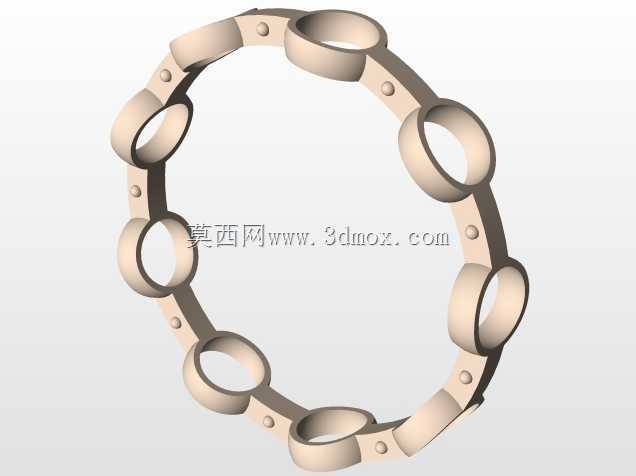

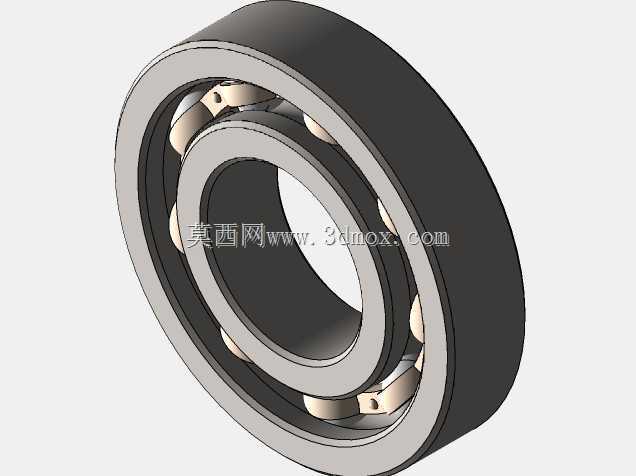

　　从实际选型应用的角度看，这类轴承最常被用在承受纯径向载荷、或者径向与小轴向载荷联合作用的工况中，比如小型异步电机的输出端支撑、皮带输送机的托辊转轴、农用机械的传动轮轴、办公设备的辊轴结构，相比滑动轴承，它的启动摩擦阻力更小，运转过程中的温升控制更稳定，维护更换的流程也更简便，不需要复杂的刮研、轴瓦配磨工序，只要保证安装位的轴颈公差、轴承座孔公差符合配合要求，压装到位后加注对应牌号的润滑脂就能正常投入使用。建模时特意还原了保持架的实际结构，它的作用是将每颗滚珠均匀分隔在滚道圆周上，避免滚珠在运转过程中相互挤压摩擦，同时引导滚珠在滚道内平稳滚动，兜孔的间隙设计也参考了实际产品的预留量，既不会因为间隙过大导致滚珠窜动，也不会因为间隙过小卡滞滚珠的自转。

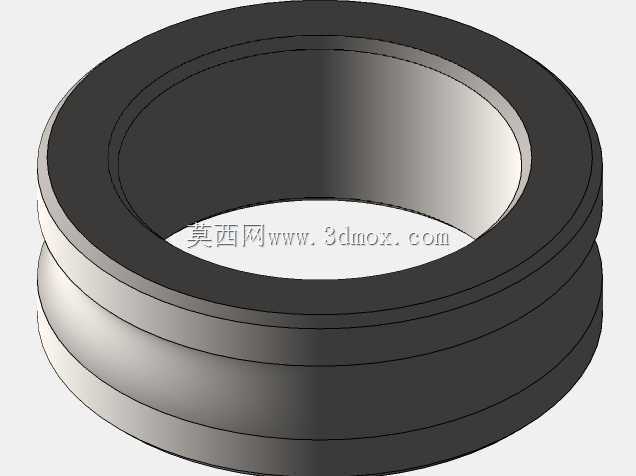

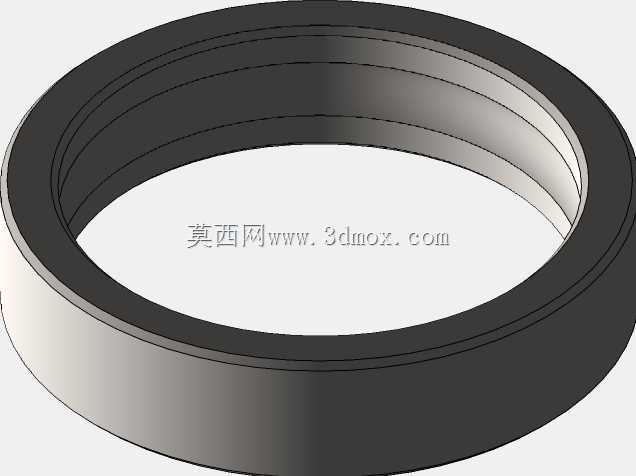

　　关于安装边界的尺寸逻辑，这类轴承的内圈与轴颈采用基孔制过渡配合，外圈与轴承座孔采用基轴制过渡配合，建模时的内外圈倒角尺寸、安装定位的轴肩高度都符合通用安装规范，轴肩的高度不会超过内圈的厚度，方便后续维修时用拉马拆卸轴承，外圈的座孔挡肩高度也预留了拆卸间隙，不会出现轴承压装后无法取出的问题。滚道的曲率半径略大于滚珠的半径，这个设计细节是为了让滚珠与滚道之间形成合适的接触角，在承受额定载荷时，接触应力分布在合理区间，避免应力集中导致滚道早期点蚀失效。很多新手建模时容易忽略密封结构的细节，这款模型的两侧密封槽结构也做了还原，对应实际使用中的接触式橡胶密封或者非接触式铁封结构，能阻挡外部的粉尘、切削液进入轴承内部，同时防止内部的润滑脂泄漏，适配多粉尘、有切削液飞溅的车间作业工况。

　　在设备装配的仿真环节，这个模型可以直接导入装配体中，匹配轴系的安装位置，校验轴的轴向窜动间隙、轴承与端盖的压紧余量，很多设计人员在选型时容易忽略轴承的轴向游隙，建模时按照标准组级径向游隙做了结构预留，对应常温工况下的使用需求，如果是高温、高速的应用场景，只需要调整内外圈的配合公差参数，就能适配C3、C4组游隙的选型要求。另外，滚珠的数量是按照同尺寸段轴承的常规排布设计的，保证额定动载荷、额定静载荷的参数与实物一致，在做有限元受力分析时，可以直接赋予对应的材料属性，内圈、外圈、滚珠采用轴承钢材质，保持架采用冲压钢或者尼龙材质，就能得到贴近实际的应力分布、变形量结果，不需要重新拆分零件结构。

　　从日常维护的角度，这类轴承的失效形式大多是润滑不足导致的磨损、杂质进入导致的滚道划伤、安装不对中导致的早期疲劳剥落，建模时还原的注油槽结构（如果是开式带注油孔的型号）也对应了定期补脂的维护需求，在做设备的维护性设计时，可以直接参考这个模型的结构，预留注油嘴的安装位置，避免后期维护时需要拆解整个轴系才能补脂。很多自动化设备的转轴结构对轴承的运转噪音有要求，这款模型的滚道表面粗糙度、滚珠的精度等级都对应P0级普通精度，能满足大部分通用设备的使用要求，如果是机床主轴、精密仪器这类需要更高旋转精度的场景，只需要调整滚道的形位公差、滚珠的尺寸公差，就能升级到P5、P4级精度的轴承结构，不需要重新搭建整体模型框架。
