开口梅花两用组合扳手工业级结构设计

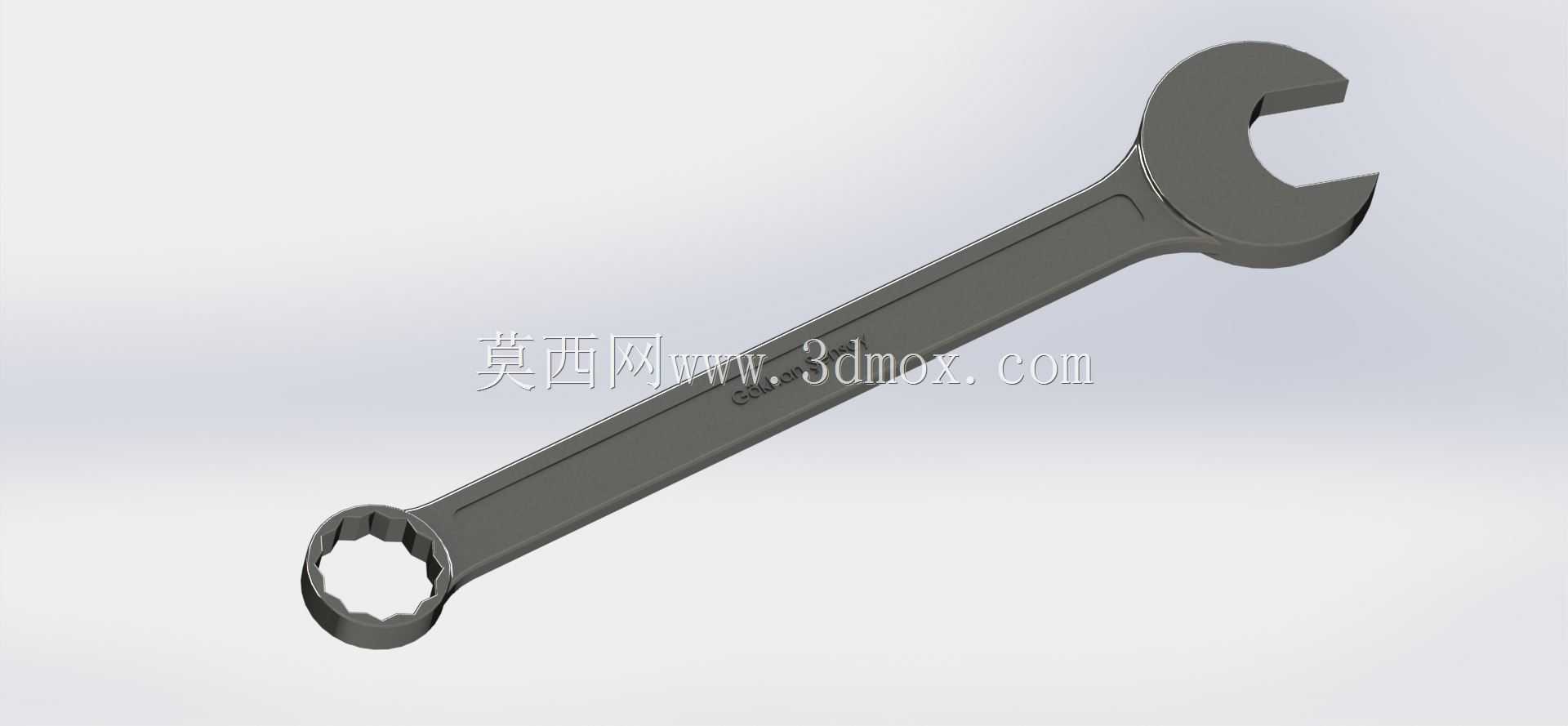

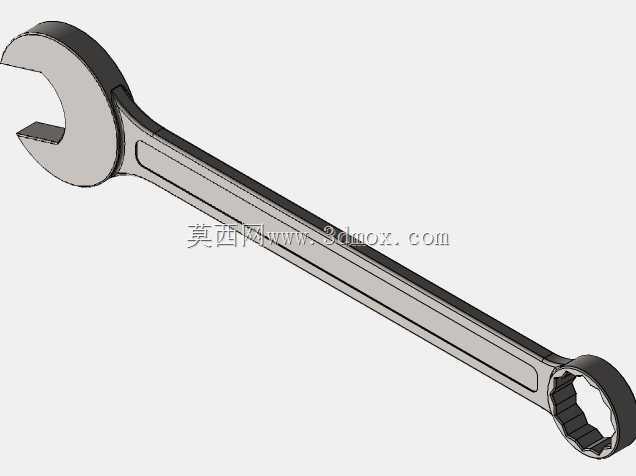

　　在设备运维、机械装配、产线调试、机电维修等各类作业场景里，紧固件的拆装是频次极高的基础操作，不同工位的螺栓螺母规格、安装空间、受力要求差异极大，单一功能的扳手往往需要频繁更换，既拖慢作业效率，也容易在多工具切换时出现工具遗落、错拿的问题，两用组合扳手的设计正是为了解决这类实际作业痛点。这款组合扳手将开口扳手与梅花扳手的功能集成在同一根杆身两端，一端为开口式叉形结构，适配螺栓螺母的双侧夹持，适合在紧固件上方有遮挡、无法从端部套入的作业场景，比如设备机架侧面的固定螺栓、管路旁的限位紧固件，开口端可以直接从侧面卡入螺栓头部，快速完成预紧或者松卸动作，不需要完全套住整个螺栓头，在狭窄空间里的操作灵活性更强；另一端为梅花式环形结构，

　　内侧带多齿咬合槽，能够完整包裹住螺栓螺母的整个六角头部，受力时接触面更大，不会因为受力偏载出现螺栓棱角磨圆、打滑的问题，适合大扭矩的最终紧固或者锈蚀螺栓的拆卸作业，环形结构的受力均匀分布在六个棱角上，相比开口端能承受更大的扳拧力矩，也不容易损伤紧固件的外观。从设计逻辑上看，这款扳手的杆身采用了变截面的流线型过渡设计，从两端的工作头向中间握持段平滑收窄再过渡，既保证了两端受力位置的结构强度，避免扭矩传递时出现应力集中导致的杆身弯折、断裂，也控制了整体重量，长时间握持作业不会产生过重的负重感。杆身两侧做了圆弧倒角处理，握持时不会硌手，表面的平整结构也方便做表面处理提升防锈耐磨性能。开口端的开口尺寸严格对应标准六角紧固件的对边尺寸，

　　开口的两个夹持面做了平行度公差控制，保证卡入螺栓头后不会出现旷量，扳动时受力均匀；梅花端的内齿采用12角设计，相比6角结构，每次扳动需要的回转角度更小，在空间受限、无法完成大角度回转的位置，只需要小幅度转动扳手就可以重新卡入螺栓头，适配更多狭小安装空间的作业需求。在尺寸边界上，扳手的整体长度根据对应规格的螺栓额定扭矩做匹配，长度设计兼顾力矩放大效果和操作空间要求，既不会因为杆身过短导致施加力矩不足、无法达到螺栓的预紧力要求，也不会因为杆身过长导致操作时需要过大的回转半径，在常规的设备内部、机柜旁、装配工位上都能正常使用。两端工作头的厚度做了优化控制，开口端的厚度适配沉头螺栓、带垫片紧固件的安装间隙，不会因为头厚过大无法卡入沉孔位置；

　　梅花端的环形外径控制在合理范围，避免相邻位置有其他零部件时出现干涉，无法完整套入螺栓头。在实际使用中，这类组合扳手常被配置在设备随机维修工具包、产线运维工具柜、汽修成套工具组里，日常的设备保养、零部件更换、整机装配环节都能用到，不需要同时携带单独的开口扳手和梅花扳手，单把工具就能覆盖预紧、终紧、快速松卸、大扭矩拆装的不同需求。设计时还考虑了受力后的形变余量，杆身采用合金钢对应的结构强度做壁厚设计，在额定扭矩范围内使用不会出现永久形变，开口端和梅花端的连接位置做了加厚过渡，避免长期使用后出现工作头断裂、变形的问题。表面的结构设计也兼顾了防滑需求，杆身的平整面可以做哑光或者滚花处理，手上沾有少量油污时也能稳定握持，不会出现打滑脱手的情况。对于三维建模从业者来说，这类手动工具的建模重点在于两端工作头的尺寸精度、杆身的过渡曲面顺滑度，以及受力位置的结构合理性，建模时需要严格对应紧固件的标准尺寸，保证虚拟装配时扳手能够正常卡入标准螺栓头，不会出现干涉或者卡不紧的问题，同时也要还原真实产品的工艺细节，比如边缘的倒角、表面的脱模斜度、工作头的咬合齿形，让模型能够用于工具展示、装配模拟、作业仿真等不同场景。在装配模拟场景中，这类扳手模型可以用于验证设备维护时的工具操作空间，在产品设计阶段就预留足够的扳手回转空间，避免设备组装完成后出现螺栓位置无法下扳手、后期维护困难的问题，提前排查结构设计的合理性，减少后续改模、调整结构的成本。
