民用工业燃气输配用两级压力调节器

在城镇燃气管网末端入户段、小型工业燃气供气支路、液化石油气气化站出站支管这类场景里，压力调节器是保障下游用气设备压力稳定的核心部件，这款两级自驱弹簧加载式的调压装置，正是针对天然气、液化石油气这类无腐蚀性燃气的调压需求设计的。从实际工况适配来看，上游来气压力存在一定波动范围，单级调压结构在入口压力波动较大时，出口压力偏差往往会超出用气设备允许的范围，而两级调压的结构设计，第一级先将较高的入口压力降至中间稳定区间，第二级再精准调控至下游需要的工作压力，哪怕上游压力出现短时间波动，或者下游用气量在零到额定流量区间变化，出口压力都能维持在稳定区间，避免出现压力过高冲坏燃具、或者压力不足导致燃烧不充分的问题。

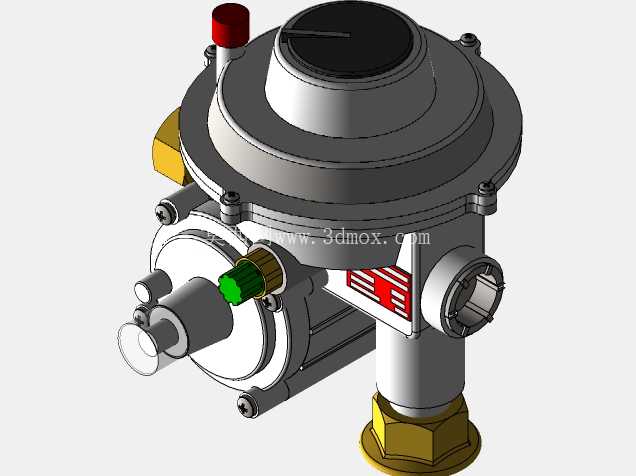

从结构设计思路来看，这款调压器采用自驱动式结构，不需要外接额外的动力源，依靠介质自身的压力变化配合弹簧力实现压力平衡，整体结构没有复杂的电控或者气动控制回路，日常运维的故障率更低，适合民用楼栋调压、小型工业用户这类无人值守的安装场景。主体壳体采用铸造结构，壁厚均匀，既能够承受入口端的额定工作压力，也预留了足够的腐蚀余量，适配燃气场站的长期使用环境。顶部的黑色端盖是调压弹簧的腔室盖板，拆卸后即可调整弹簧预紧力，实现出口压力的现场校准，侧面的红色按钮是人工复位提钮，当调压器出现超压切断动作后，需要人工排查故障后按下复位才能恢复供气，避免故障状态下直接送气带来的安全隐患。

接口设计上，底部的金色螺纹接头是入口端，采用标准管螺纹连接，适配现场常用的镀锌钢管或者不锈钢波纹管安装，侧方的外螺纹接口是出口端，直接对接下游的供气管道，另外几个小口径接口分别是压力测孔和放散接口，测孔可以现场接压力表实时监测进出口压力，放散接口在超压时会泄放少量介质，保护下游管路和设备。整体安装边界紧凑，不需要额外预留过大的安装空间，竖直安装在管路上即可，不需要额外的支撑结构，进出口的同轴度公差控制在合理范围，现场安装时不会出现管路别劲的问题，避免长期受力导致壳体密封失效。

从功能特性来看，这款调压器集成了调压、超压切断、放散保护的功能，不需要在管路上额外串联独立的切断阀和放散阀，减少了管路的连接节点，也就降低了燃气泄漏的风险。内部的阀口采用耐磨耐腐的密封材料，长期反复动作也不会出现密封不严导致的压力漂移，弹簧经过表面防腐处理，在燃气介质的长期接触下不会出现锈蚀卡滞的问题，保证动作的灵敏度。在民用小区的楼栋调压场景里，这款调压器可以覆盖几十户居民的日常用气需求，在餐饮类小型商业用户场景里，能够适配大流量灶具的瞬时用气波动，在小型工业加热设备的供气管路上，也能保障燃烧器的供气压力稳定，提升燃烧效率，减少因为压力波动导致的熄火、燃烧不完全等问题。

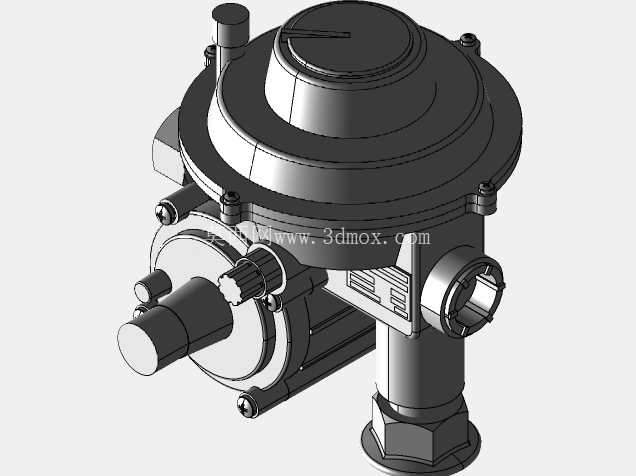

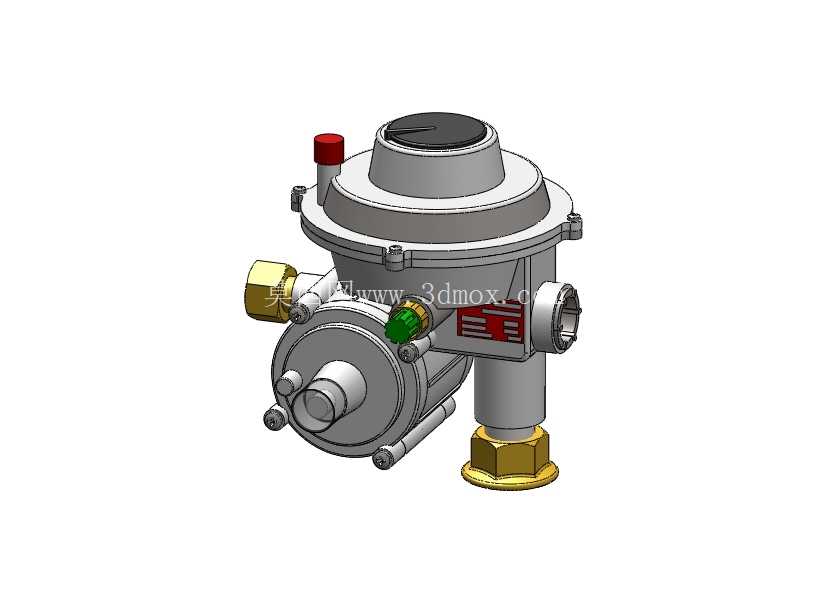

建模过程中，对壳体的铸造圆角、接口的螺纹退刀槽、紧固件的安装位置都做了1:1的还原，各个部件的装配间隙符合实际产品的装配公差，活动部件的运动行程也和实际产品一致，既可以作为管系设计时的选型占位模型，也可以用于调压设备的结构拆解学习，帮助设计人员理解两级调压的工作原理和结构布局。
