Pietro飞奥FE6燃气压力调节器三维设计

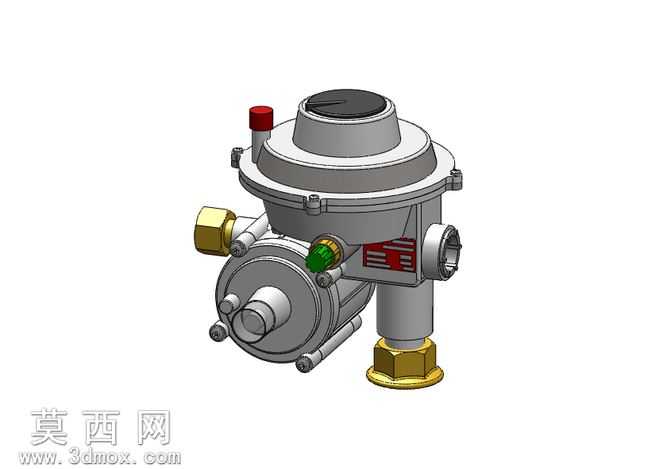

本作品为Pietro飞奥FE6型两阶自驱动弹簧加载式燃气压力调节器的三维参数化模型，采用SolidWorks软件完成全零件建模与总装设计，建模过程严格遵循产品实际尺寸比例与装配逻辑，完整还原了该款民用及工业用燃气调压设备的全部结构细节。建模阶段首先对调节器的核心功能模块进行拆分，分别完成上盖腔体、主阀体、下进气接头、侧出气接头、调压弹簧腔、手动复位按钮、信号反馈接口等独立零件的特征建模：针对金属壳体类零件，采用拉伸、旋转、抽壳等基础特征构建主体轮廓，再通过倒角、圆角、螺纹修饰等细节特征还原加工工艺特征，所有接头处的螺纹规格、密封面尺寸均参照实物参数设置，保证模型的工程实用性；针对内部调压组件，分别完成主阀瓣、杠杆传动机构、调压弹簧、平衡膜片、安全切断阀组的独立建模，其中弹簧零件采用螺旋线扫描特征生成，还原真实的弹簧节距、丝径与有效圈数，膜片零件采用薄壁柔性特征模拟橡胶材质的形态，杠杆传动副的配合间隙按照实际装配公差设置，可直观展示调压过程的动作传递路径。材质与渲染阶段，根据零件实际材质赋予对应外观属性：铸铝壳体部分赋予亚光银灰色金属材质，添加细微的铸造颗粒纹理还原铸件表面质感；黄铜材质的进出气接头赋予亮金色金属材质，设置合适的反射度与粗糙度体现铜材的金属光泽；红色手动复位按钮、绿色调节旋钮采用工程塑料材质，分别赋予对应色彩的半哑光塑料质感；黑色顶部端盖采用硬质塑料材质，表面添加细微的磨砂纹理；密封垫片、膜片等橡胶件赋予黑色哑光橡胶材质，还原橡胶件的柔和质感。渲染阶段采用工作室环境光，通过多角度光源布置突出模型的结构层次，清晰展示各部件的装配关系与外形特征。设计思路上，该模型采用自顶向下的装配设计方法，先确定整体的安装接口尺寸与核心调压行程参数，再拆分各子零件的设计尺寸，保证各运动部件在装配体中不存在干涉问题，可通过运动仿真模拟进气压力波动时，膜片带动杠杆调整阀瓣开度的稳压过程，以及超压时安全切断机构的动作逻辑，完整还原该款调节器依靠弹簧加载与膜片感应实现两级稳压、超压切断的工作原理，模型可用于燃气设备选型展示、安装培训演示、调压原理教学等场景，所有零件均保留建模特征树，支持后续的参数修改与结构调整。
