丝杠驱动剪叉式升降作业机构设计

项目分类:升降机 发布时间:2026-05-21 ID:1149643
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计
  • 丝杠驱动剪叉式升降作业机构设计

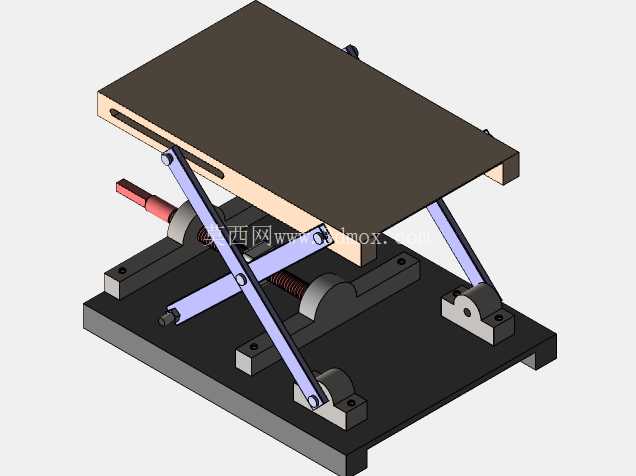

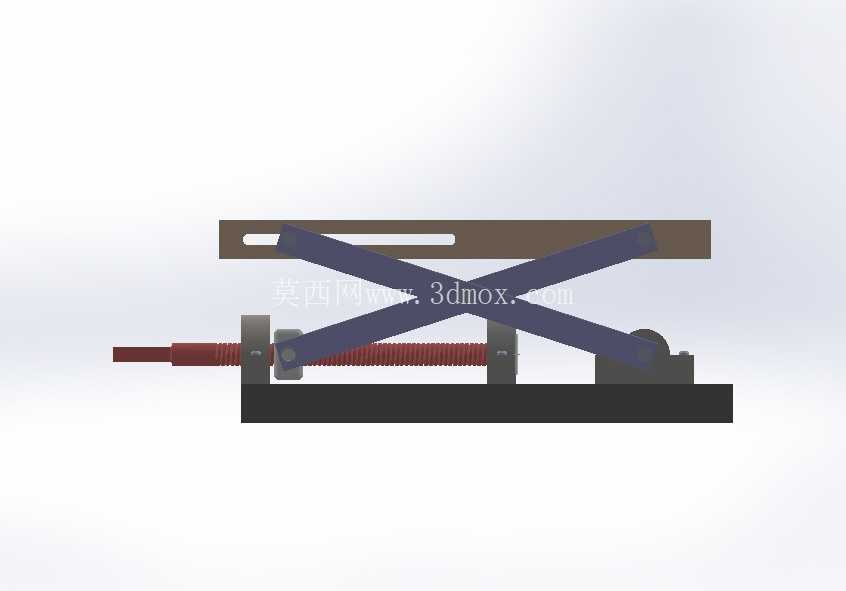

  这款剪式举升机构的核心应用场景覆盖了小型工位物料抬升、轻型设备检修支撑、自动化生产线工位高度适配等多个工业作业环节,区别于大吨位液压剪叉平台,该结构采用丝杠副作为核心驱动单元,在负载适配区间内可实现任意高度位置的精准锁止,不会出现液压系统常见的沉降泄压问题,对于需要长时间保持固定作业高度的场景适配性更强。从结构功能特性来看,交叉布置的剪臂采用对称铰接布局,上下两端分别连接承载平台与底部安装基座,其中一端铰接点为固定旋转副,另一端为沿导轨滑动的移动副,丝杠副贯穿两个滑动铰接座,通过丝杠的正反向旋转带动两个滑动座相向或反向移动,进而驱动剪臂完成展开与折叠动作,实现承载平台的垂直升降,整个传动过程无额外中间传动链路,机械效率可达85%以上,且传动反向自锁特性可省去额外的制动锁止机构,简化整体结构复杂度。

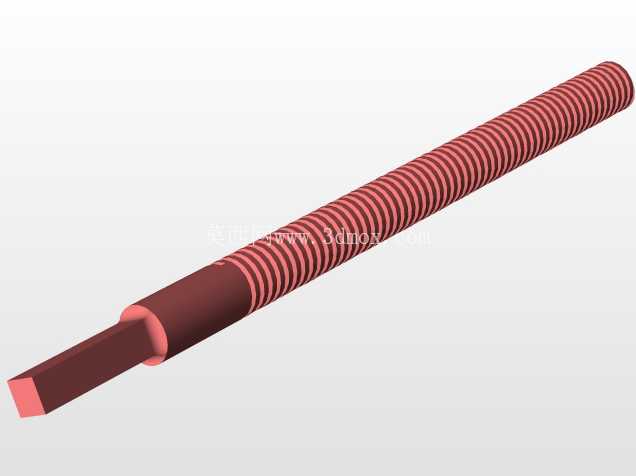

  设计阶段首先需要明确额定负载下的剪臂受力分布,单根剪臂在最低位时承受的弯矩最大,因此剪臂的截面选型需要结合最低位的受力校核结果确定,通常采用矩形型钢或折弯钢板焊接成型,铰接点处采用自润滑轴承配合销轴连接,减少长期往复运动带来的磨损间隙;丝杠选型需要结合升降行程、额定负载、升降速度要求确定导程与公称直径,若需要较快升降速度可选择大导程滚珠丝杠,若侧重负载能力与自锁性能则选择梯形丝杠更具成本优势。

  安装边界方面,底部基座需要预留丝杠驱动端的安装空间,通常将驱动手轮或减速电机布置在基座端部,基座底面设置均匀分布的安装孔位,可直接固定在车间地面或设备机架上,最低位时整体结构高度可控制在150mm以内,适合在空间受限的工位内布置,最高举升高度可根据剪臂长度灵活调整,常规轻型款的举升行程在300mm至800mm区间,可覆盖绝大多数轻型作业的高度需求。承载平台表面预留标准T型槽或螺纹安装孔,可直接固定工装夹具、待检修工件或输送组件,平台两侧可根据实际使用需求加装防护挡板或行程限位块,避免升降过程中出现工件滑落或超行程运行的问题。

  滑动副的导轨面需要做淬火硬化处理,配合铜质或尼龙滑块减少滑动摩擦阻力,同时在滑块处设置润滑脂注油口,方便日常维护保养。整个机构的所有铰接点同轴度公差需要控制在0.1mm以内,避免装配后出现卡滞、运动不畅的问题,丝杠两端采用角接触球轴承支撑,可同时承受径向力与轴向力,保证丝杠传动过程中的旋转精度,减少运行抖动。在自动化生产线应用中,可在丝杠端部加装伺服电机与编码器,配合位置传感器实现升降高度的闭环控制,可接入生产线总控系统实现与其他工位的动作联动,无需人工操作即可完成工位高度的自动调整,适配多品种小批量生产的柔性化作业需求。在设备检修场景下,可在驱动端配置折叠式手轮,无需外接电源即可手动完成升降操作,适合无供电条件的野外检修或临时作业场景使用,整体结构无易损液压密封件,日常维护仅需定期加注润滑脂即可,长期使用维护成本远低于同负载等级的液压举升设备。
