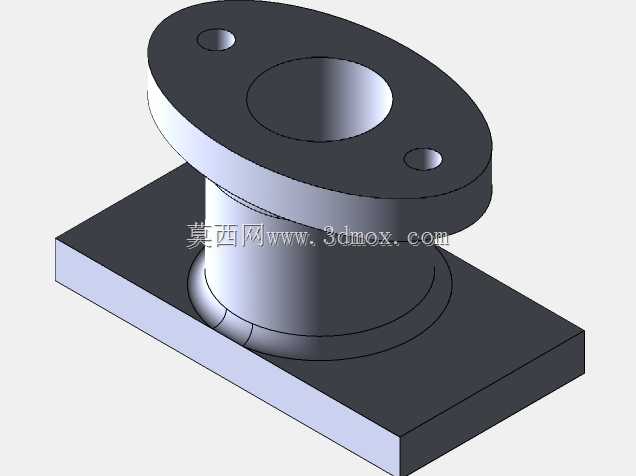

在流体输送管路系统的减压阀配置中,填料函是承担动密封核心功能的关键组件,主要作用是在阀杆做升降、旋转调节动作时,阻断阀内承压介质沿阀杆配合间隙向外泄漏的路径,常见适配介质包括清水、饱和蒸汽、低压油品等无强腐蚀性的工业流体,广泛应用在热力管网、化工输水、市政供水等场景的减压阀组中。从结构设计逻辑来看,这套填料函采用分体式压盖锁紧结构,底部为方形安装法兰底座,通过四个角位的螺栓孔可直接与减压阀上阀盖的安装面贴合固定,底座中心的圆柱腔体为填料填充腔,内部可根据介质工况选配不同材质的密封填料,比如适配蒸汽工况的石墨盘根、适配常温水工况的丁腈橡胶填料圈,填料填充深度可根据承压等级调整,常规1.6MPa公称压力下填充深度不小于阀杆直径的1.5倍,可保证密封面的比压满足防泄漏要求。

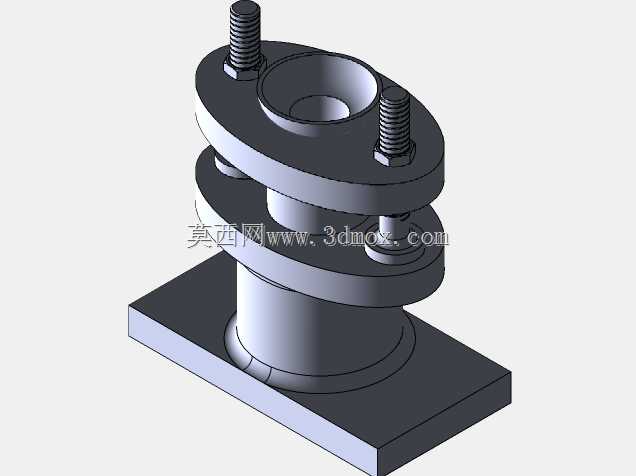

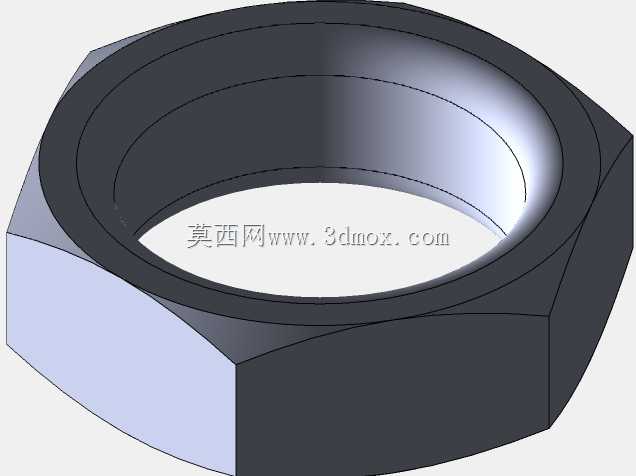

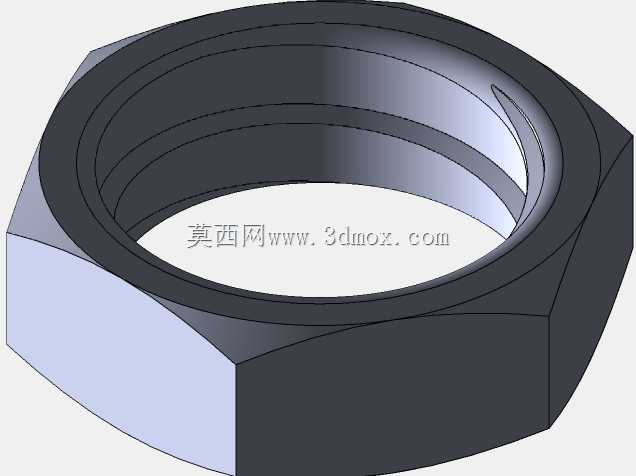

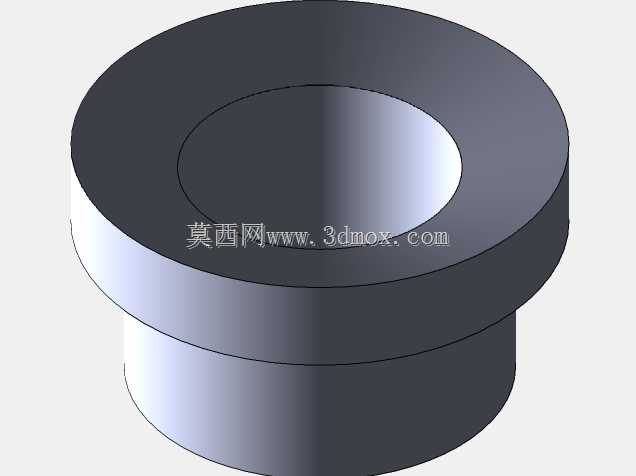

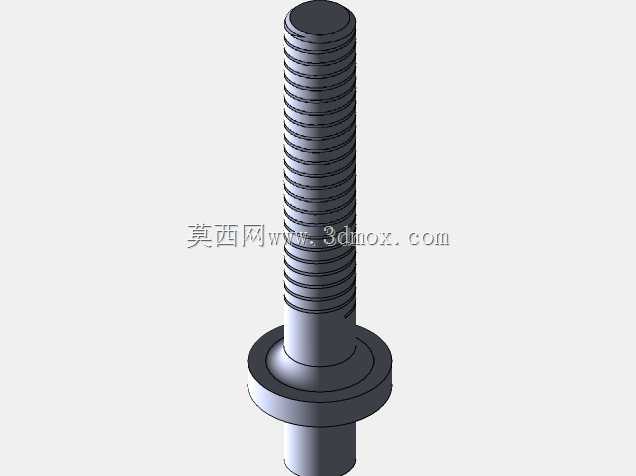

中部设置两层浮动压盘,下层压盘直接与填充腔内的填料顶面接触,上层压盘通过两根对称布置的螺柱与底部底座连接,拧紧螺柱上的六角螺母时,上层压盘将锁紧力均匀传递给下层压盘,进而轴向挤压填料使其产生径向形变,紧密贴合阀杆外壁与填料腔内壁,实现密封效果;对称双螺柱的布局可避免单侧锁紧导致的压盘偏斜,防止填料受力不均出现局部磨损过快、密封失效的问题,螺柱的伸出长度预留了填料磨损后的补偿调节余量,当填料长期使用出现磨损泄漏时,无需拆解整个阀组,仅需均匀拧紧两个螺母即可再次压紧填料,恢复密封性能,大幅降低现场维护的工作量。

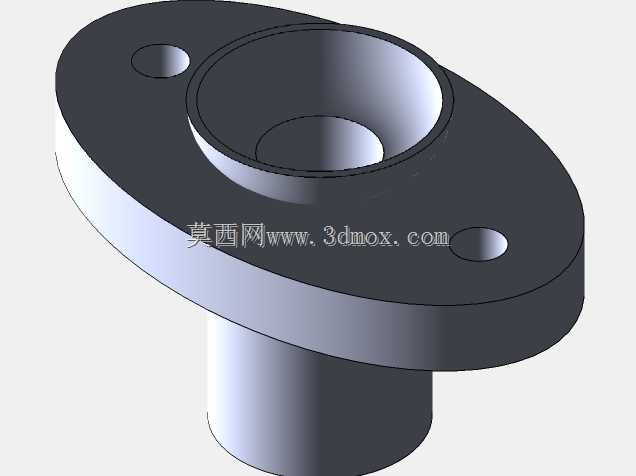

顶部中心的锥形导向孔与阀杆形成间隙配合,既可以为阀杆的上下动作提供径向支撑,避免阀杆动作过程中出现偏摆刮伤填料,也能阻挡外部的灰尘、杂质进入填料腔,延长填料的使用寿命。安装边界方面,底部方形法兰的边长尺寸适配常规DN50-DN100口径减压阀的上阀盖安装位,法兰厚度满足1.6MPa公称压力下的结构强度要求,无需额外增加加强筋即可承受螺柱锁紧时的压紧力与阀内介质的向上推力;整体装配后的总高度控制在常规减压阀上盖的安装空间范围内,不会额外增加阀组的整体安装高度,适配现有管路的安装空间要求,无需对原有管路支架做改造。
设计过程中充分考虑了工况适配性,所有与介质接触的金属部件均采用耐锈蚀的碳钢材质做发黑处理,可适应常规工业环境下的防腐蚀要求,螺柱采用标准六角头螺栓,配件通用性强,现场维护时可直接替换标准件,无需定制特殊配件。填料腔的内壁加工粗糙度控制在Ra1.6以内,压盘与填料接触的端面做平面度处理,保证压紧时填料受力均匀,避免出现局部密封比压不足的泄漏点;导向孔与阀杆的配合间隙控制在0.1-0.2mm之间,既不会因为间隙过大导致阀杆偏摆,也不会因为间隙过小出现阀杆卡涩、动作阻力过大的问题,保证减压阀调节动作的顺畅性。在实际工程应用中,这类填料函的密封性能直接影响减压阀的运行可靠性,一旦填料密封失效出现蒸汽或水泄漏,不仅会造成介质损耗,高温蒸汽泄漏还可能带来现场人员烫伤的安全隐患,因此结构设计中特意将压盘的受力传递路径做了优化,两层压盘的接触面积与填料腔的横截面积匹配,保证锁紧力能够均匀覆盖整个填料端面,避免出现边缘压不实的问题;同时螺柱的位置避开了阀杆的动作路径,安装和调节螺母时不会与阀杆产生干涉,现场操作空间充足,使用普通扳手即可完成锁紧调节作业,无需特殊工装。
