丝杠驱动剪式升降作业平台结构设计

这款剪式升降结构是面向工业生产、仓储物流、轻型装配场景设计的刚性举升装置，核心解决固定工位内小行程、高精度、高稳定性的垂直举升需求，常见于生产线工件转接、仓储货位高度调节、轻型设备检修支撑、工装夹具高度适配等作业场景，能够在有限的安装空间内实现平稳的垂直升降动作，避免传统悬臂举升结构侧向偏移、承载余量不足的问题。

从实际用途来看，该结构可直接集成于自动化生产线的工件接驳工位，配合输送线完成不同高度工位间的工件转运，也可作为独立的轻型作业平台，承载工装、小型工件完成高度适配，还可嵌入专用设备内部作为高度调节模块，适配不同规格产品的加工、检测作业需求，相比液压升降结构，该丝杠驱动的形式不存在液压油泄漏风险，维护成本更低，停位精度更高，适合对清洁度、停位准确度有要求的车间环境使用。

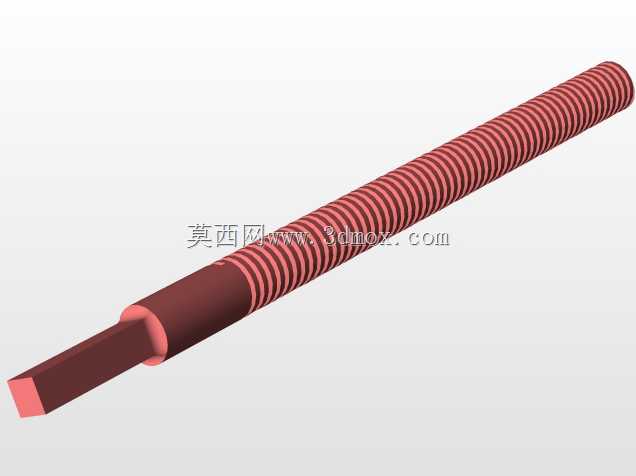

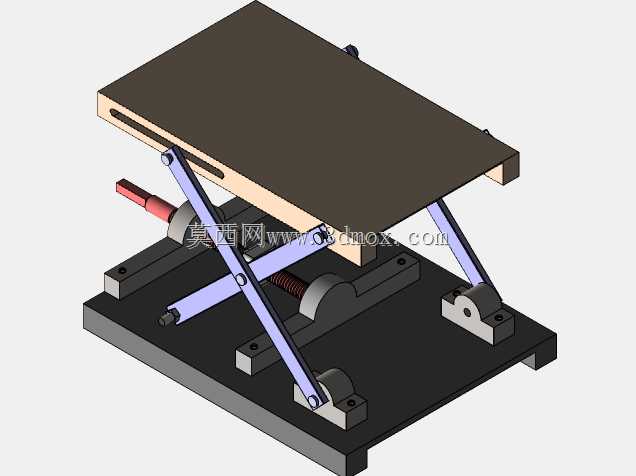

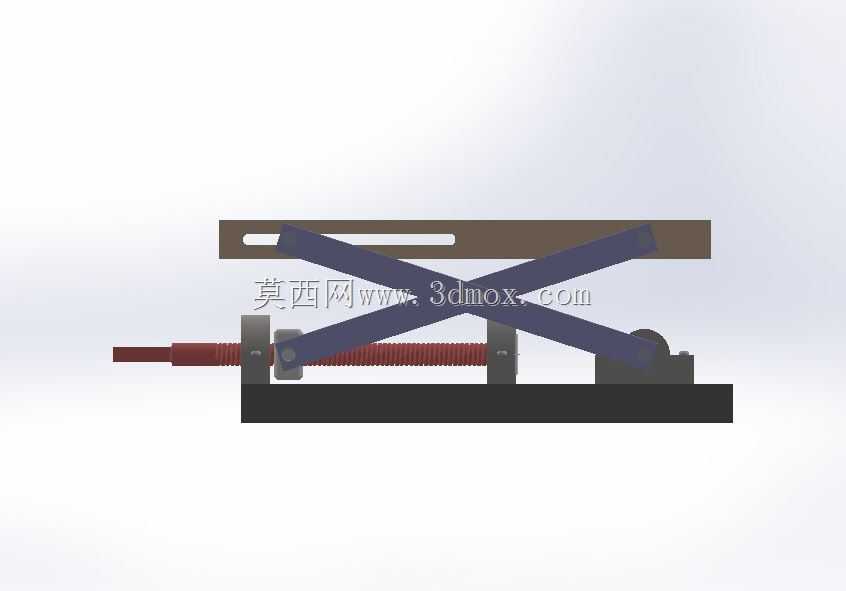

产品功能特性上，该结构采用单丝杠驱动配合中部铰接的交叉剪臂结构，通过丝杠的旋转带动剪臂下端的两个滑块同步相向或反向移动，进而推动上部承载平台完成垂直升降动作，剪臂采用对称交叉布置，两侧受力均匀，升降过程中上部平台始终保持水平状态，不会出现偏载倾斜的问题；丝杠传动具备反向自锁特性，当驱动端停止转动时，平台可稳定停留在行程内任意高度，无需额外加装锁止机构即可保障作业安全，整体传动过程平稳无冲击，不会对承载的精密工件、检测设备造成振动损伤。

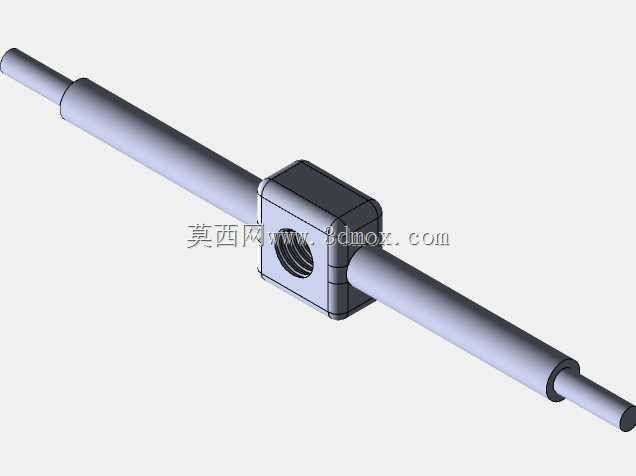

从设计思路来看，该结构优先保障承载刚性与运行稳定性，剪臂采用矩形截面型材加工，铰接点采用耐磨衬套配合销轴连接，降低长期往复运行的磨损量，延长结构使用寿命；驱动丝杠布置在底座中部，与剪臂下端滑块直接连接，传动路径短，机械效率高，底座与上部平台均采用平板式安装面，可直接通过螺栓与地面、上部承载工装固定，无需额外加工复杂安装接口；剪臂的铰接点位置经过力学优化，在丝杠额定推力范围内可实现最大的举升力输出，同时控制升降过程中的推力波动，降低驱动端的负载变化幅度。

外形尺寸与安装边界方面，该结构整体采用扁平化设计，最低位高度可控制在较小范围内，能够适配低矮空间的安装需求，最大升降行程可根据实际使用需求调整剪臂长度与丝杠行程，底座安装孔位采用对称布置，可适配不同规格的安装基面，上部平台的安装面预留标准螺纹孔阵列，可直接固定各类工装、输送模块、作业台面，整体结构紧凑，侧向占用空间小，无需预留过大的周边维护空间，适合在密集排布的生产线工位内安装使用，安装时仅需保障底座安装面水平，即可保证升降过程的顺畅运行，无需复杂的现场调试工序。
