FSAE赛车转向系统异径万向U型接头

在大学生方程式赛车的转向传动链路里，这类异径万向U型接头承担着非同轴转向力矩传递的核心作用，区别于常规等径万向节，它的两端接口分别适配3/4英寸与1英寸的DD型传动轴，解决转向系统布局中不同直径轴段的连接需求，避免额外加装轴套带来的同轴度误差与连接松动风险。从实际装车场景来看，FSAE赛车的转向系统布置受限于车架前部的狭窄空间，转向柱与转向器输入轴往往无法保持绝对同轴，甚至会存在3到8度的空间夹角，普通刚性接头无法适配这种角度偏差，强行装配会导致转向卡滞、力矩传递损耗过大，甚至在极限转向工况下出现连接件断裂的风险，而这类十字轴结构的U型万向接头，可在允许的夹角范围内持续稳定传递转向力矩，保证车手转动方向盘的动作能精准传递到转向机，不会因为轴系夹角出现转向虚位增大的问题。

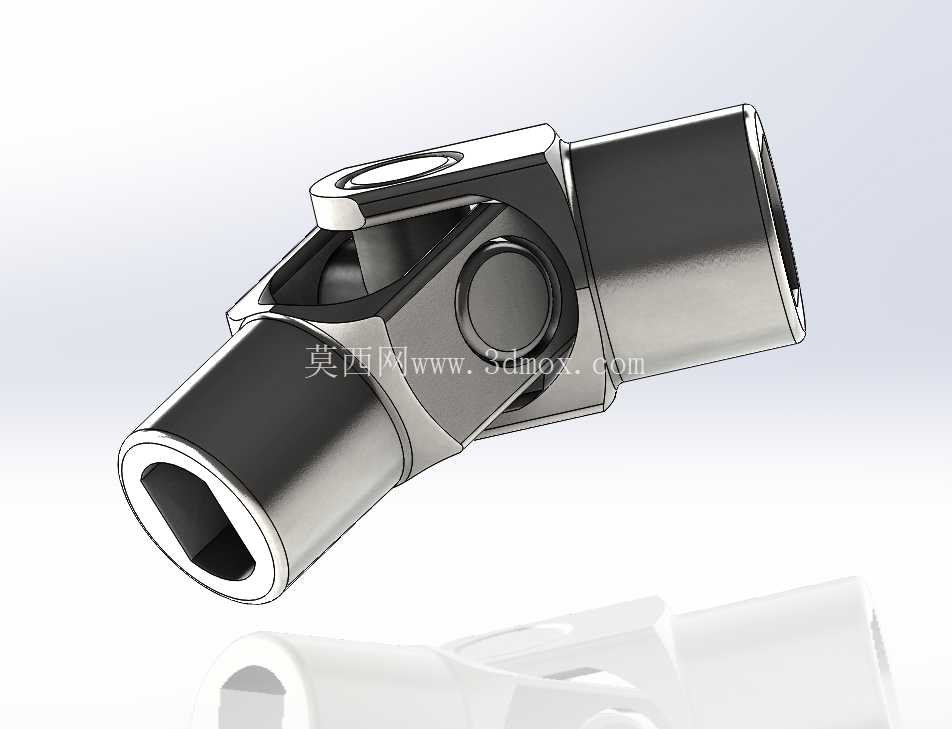

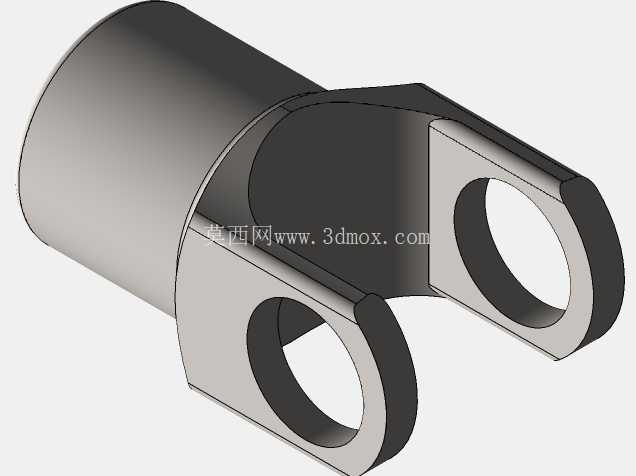

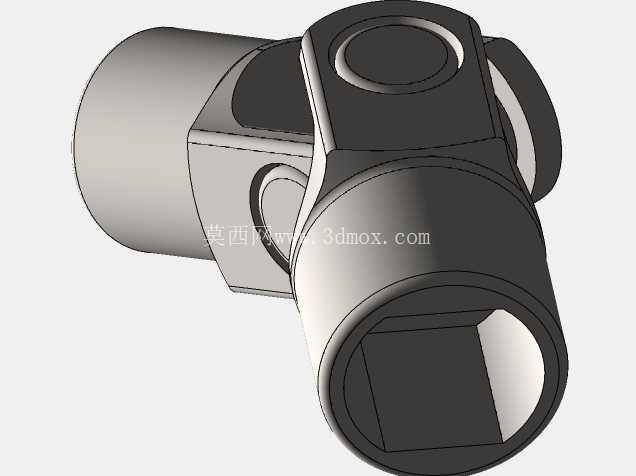

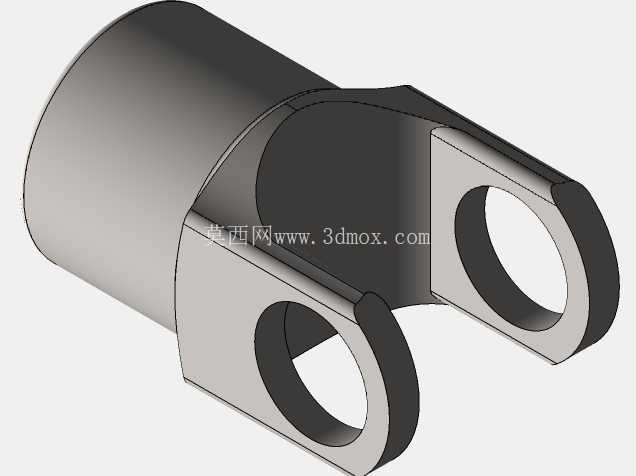

从结构设计逻辑来看，这个接头采用分体式十字轴铰接结构，两个U型叉体分别对应两端的轴连接端，十字轴的四个轴颈与叉体的安装孔之间预留了合理的配合间隙，既保证铰接转动的灵活性，又不会因为间隙过大导致传动旷量。两端的DD型连接孔采用D型截面设计，区别于普通圆孔配合键连接的形式，D型孔本身就具备周向防转能力，装配时只需将对应D型截面的轴段插入孔位，再通过侧面的顶丝锁紧即可完成固定，相比键连接结构，D型孔的装配效率更高，在赛车频繁拆装维护的场景下，能大幅缩短转向系统的拆装调试时间，同时D型截面的接触面积更大，在大扭矩传递工况下的应力分布更均匀，不容易出现键槽开裂的失效问题。

在外形尺寸与安装边界上，这个接头的整体长度控制在适配FSAE赛车转向柱安装空间的范围内，叉体的外径不会与周边的车架钢管、制动管路、线束等部件发生运动干涉，十字轴的摆动角度范围覆盖了赛车转向过程中轴系可能出现的最大夹角，即使在赛车颠簸跳动、车架出现微小形变的情况下，接头也能正常工作，不会出现运动卡滞。接头的主体材质选用高强度合金钢，表面做了硬化处理，十字轴的轴颈位置做了耐磨强化，能承受赛车转向时的瞬时冲击载荷，毕竟在赛道极限工况下，车手快速打方向的动作会给转向传动件带来很大的瞬时冲击力，如果零件强度不足，很容易在比赛过程中出现断裂，直接影响赛车的操控安全。

从建模细节来看，这个模型还原了零件的所有装配特征，包括两端D型孔的截面尺寸、叉体与十字轴的配合间隙、侧面顶丝的安装孔位，在做转向系统的虚拟装配时，可以直接将这个接头模型导入装配体，验证两端轴的配合长度是否足够、接头摆动时是否会和周边零件发生干涉，提前排查布局问题，避免实际加工装配时出现零件干涉、安装空间不足的问题。很多学生车队在做转向系统设计时，往往会忽略万向接头的安装边界校核，等到零件加工完成装车时才发现接头摆动时会蹭到车架，不得不临时切割车架或者更换接头，耽误比赛准备进度，而精准的三维模型可以在设计阶段就完成所有干涉检查，把问题解决在虚拟仿真阶段。

另外，这类异径万向接头除了用在FSAE赛车上，也可以适配其他小型特种车辆、改装车的转向系统改装，只要两端轴的直径分别对应3/4英寸和1英寸DD规格，且轴系夹角在接头允许的摆动范围内，都可以使用。在设计这类接头时，需要重点关注两个核心参数，一个是十字轴的摆动角度范围，要匹配实际装车时的轴系最大夹角，留够15%以上的余量，避免极限工况下接头出现锁死；另一个是两端连接孔的配合公差，D型孔的尺寸公差要控制在合理范围内，过松会导致连接旷量，过紧则会导致装配困难，甚至在拆装时刮伤轴的表面。同时，叉体的壁厚也要经过强度校核，在满足轻量化要求的前提下，保证足够的强度储备，毕竟赛车零部件的轻量化直接影响整车的簧下质量与操控响应，不能为了强度盲目增加壁厚，也不能为了轻量化过度削减壁厚导致零件强度不足。
