内螺纹连接旋启式止回阀结构设计

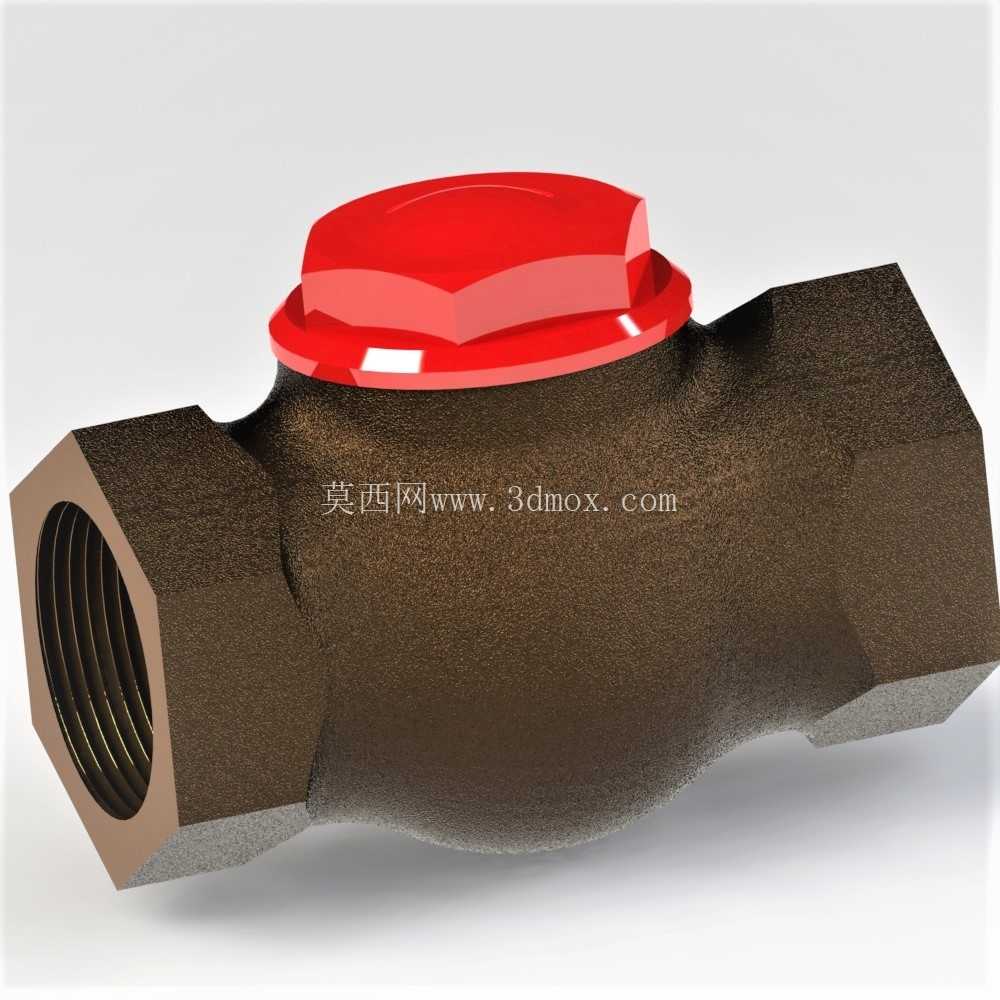

这款止回阀的结构设计完全围绕民用给排水、小型暖通管路、低压气动系统的实际使用需求展开，两端采用标准内螺纹连接形式，适配常规水煤气输送钢管的外螺纹规格，安装时无需额外焊接法兰，直接通过管螺纹拧紧即可完成装配，非常适合管径在DN15到DN25区间的小管径管路改造、设备配套场景使用。从功能逻辑上看，这类止回阀的核心作用是限制管路内流体的单向流动，避免介质倒流引发的设备损坏、水表空转、介质回流污染等问题，比如在家庭入户水管、小型空压机输出端、热水器进出水管路中，都能看到同结构产品的应用，相比升降式止回阀，旋启式结构的流阻更小，对低流速、带少量微小杂质的流体适配性更强，不容易出现卡滞失效的问题。

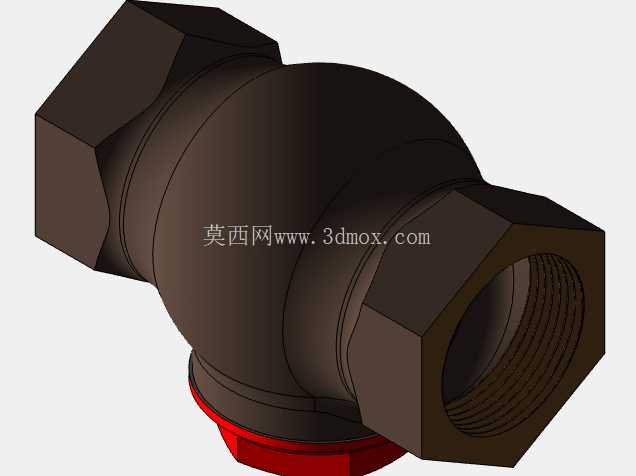

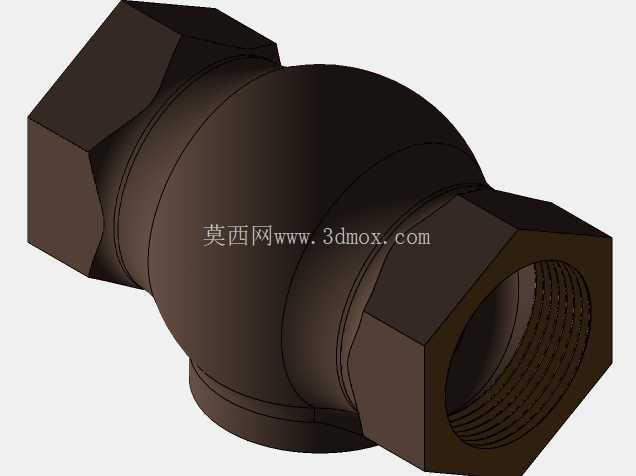

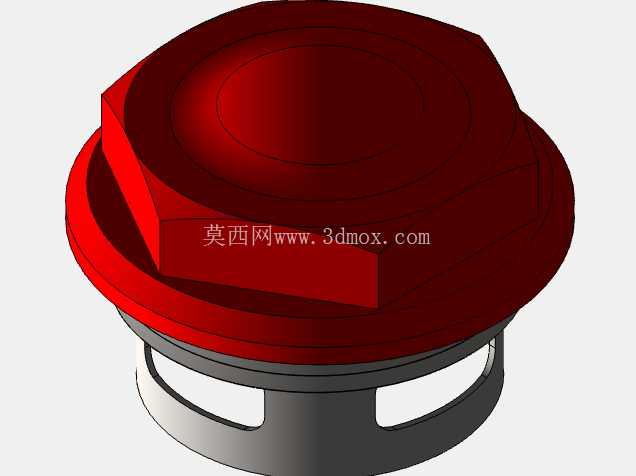

设计过程中首先要考虑的是密封可靠性，阀盖部分采用红色工程塑料材质，既可以通过颜色快速区分阀门类型，也能利用塑料的形变特性实现阀盖与阀体之间的静密封，无需额外加装密封垫片就能满足低压工况下的密封要求，阀盖与阀体采用螺纹旋合结构，后期维护时可以直接拧开阀盖，检查内部阀瓣的磨损情况，清理阀腔内部积存的杂质，不需要整体切割管路就能完成检修，大幅降低后期运维成本。阀体部分采用铸造成型后精加工的工艺，整体流道采用平滑的弧形过渡设计，没有直角突变结构，流体通过时的局部阻力损失更小，能有效降低管路输送过程中的压力损耗，两端的内螺纹加工精度符合管螺纹标准，螺纹牙型完整，拧紧后不会出现渗漏问题，阀体外部的六角结构是专门为管钳安装预留的夹持位，安装时可以直接用管钳卡住六角部位施加扭矩，不会夹伤阀体的流道外壁。

从安装边界来看，这款阀门的整体轴向长度比同规格球阀略长，安装时需要在管路两端预留足够的拧紧操作空间，尤其是靠近墙面、设备侧壁的安装位置，要提前核算轴向尺寸，避免出现安装后阀盖紧贴墙面无法后期检修的问题。阀瓣的摆动行程经过严格限制，全开状态下阀瓣不会完全贴附在阀腔内壁，而是保持一定的开启角度，既保证足够的流通面积，也避免阀瓣长期贴壁造成的卡滞无法回位，阀瓣密封面采用软密封材质，低压工况下的密封性能远优于金属硬密封结构，即使流体中带有少量细小的沙粒、锈屑，也能通过软密封材料的形变填补密封面的微小间隙，降低渗漏概率。

在三维建模过程中，需要重点还原阀体内腔的流道曲面，不能简单采用直孔拼接的方式建模，否则后续做流体仿真时得到的流阻数据会和实际产品偏差过大，影响管路系统的压力损失计算；螺纹部分不需要逐牙绘制完整的螺旋结构，采用装饰性螺纹纹理表达即可，既能降低模型的面数，也不会影响整体装配干涉检查的准确性；阀盖与阀体的配合螺纹要预留合理的装配间隙，按照实际加工公差设置配合量，避免建模时出现螺纹过盈无法装配的问题。另外要注意阀瓣的旋转轴位置设置，要保证阀瓣在重力或者流体反向压力作用下能自动回位密封，旋转轴的位置不能过于靠近流道中心，否则会出现阀瓣开启后无法靠自重回落的问题，反向承压时密封面的比压要均匀分布在整个密封环带上，避免局部压力过大造成密封件过早磨损。

实际选型使用时，这款阀门只能安装在水平管路上，且阀盖必须保持朝上的安装姿态，不能倒置或者侧装，否则会影响阀瓣的正常回位，造成止回功能失效；适用的介质温度范围要匹配阀盖塑料和密封件的耐温等级，不能用于高温蒸汽管路，否则会造成塑料件变形、密封件老化失效；工作压力不能超过1.6MPa的公称压力，否则阀体螺纹连接处可能出现渗漏甚至开裂的问题。相比法兰连接的止回阀，这款内螺纹结构的产品体积更小、重量更轻，安装效率更高，非常适合民用建筑、小型工业设备的配套管路使用，在紧凑型的管路布局中能有效节省安装空间，不需要预留法兰螺栓的操作空间，整体布局更加紧凑。
