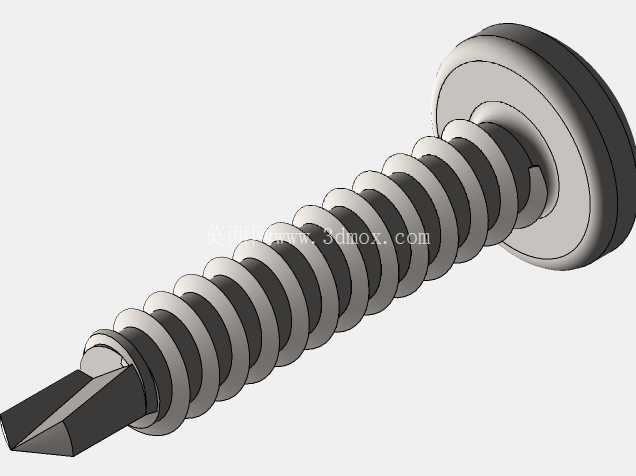

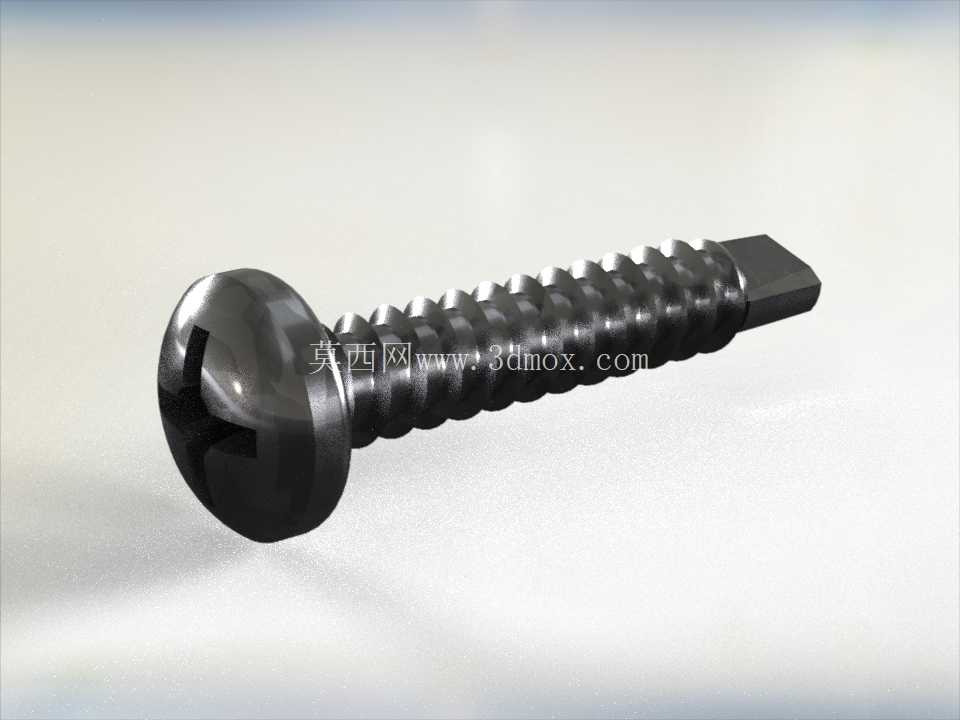

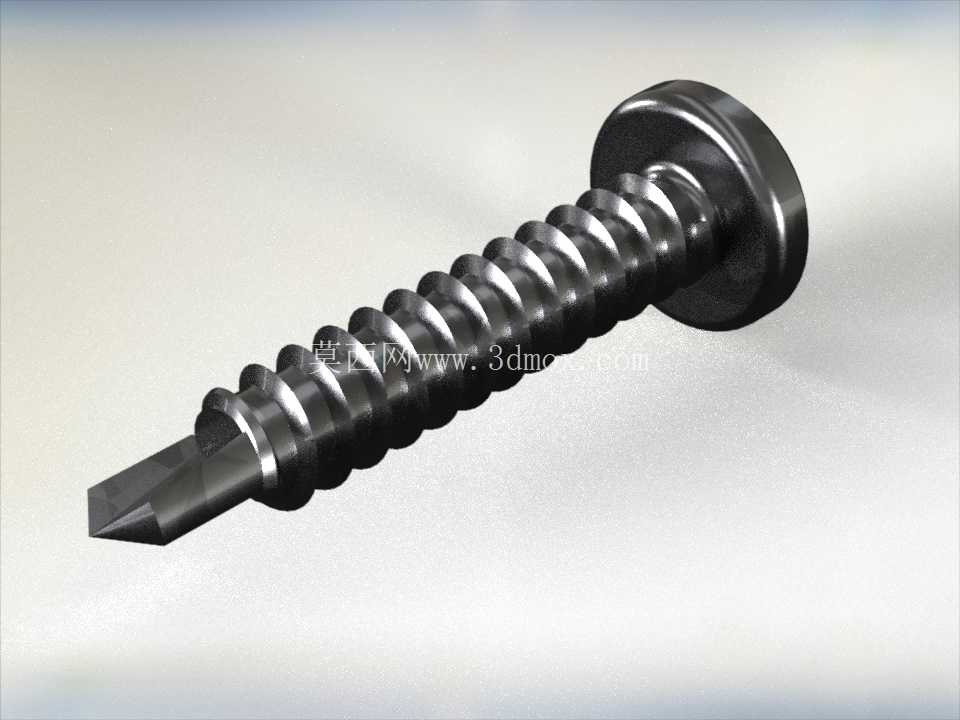

盘头自钻自攻螺钉结构设计展示

　　这款盘头自钻自攻螺钉的三维结构设计，完全围绕现场快速装配的实际需求展开，区别于普通自攻螺钉需要预先钻孔、攻丝的多步工序，其端部集成的钻尾结构可以直接在薄钢板、铝合金型材、硬质塑料等常见基材上完成钻孔、攻丝、锁紧的全套工序，大幅缩减现场装配的工序时长，在轻钢龙骨搭建、配电箱壳体装配、家电外壳固定、户外金属围挡安装等场景中应用极为广泛。从结构设计逻辑来看，螺钉头部采用盘头构型，相比沉头螺钉不需要在基材表面预先锪孔，承载面更大，锁紧后对基材表面的压强更低，能够避免薄型基材被螺钉头压溃变形，头部的十字槽构型适配市面通用的十字批头，不需要配备特殊规格的安装工具，现场作业的工具适配性极强。

　　杆部的螺纹采用大螺距三角牙构型，牙型角经过优化，在钻尾切削出底孔后，螺纹可以快速旋入基材并挤压出匹配的内螺纹，螺纹牙底的圆弧过渡设计能够降低应力集中系数，在承受振动载荷时不容易出现牙部断裂的问题，相比普通机械牙螺钉，其在薄壁基材上的拉拔力表现更稳定。钻尾部分的切削刃角度经过反复校核，既保证足够的切削锋利度，降低安装时的轴向推力需求，又兼顾刃部的结构强度，在硬度较高的镀锌钢板上钻孔时不会出现刃口崩缺的问题，钻尾的排屑槽设计可以将钻孔产生的金属切屑顺利导出，避免切屑卡滞在螺纹与基材之间导致锁紧力矩虚高。

　　从安装边界尺寸来看，盘头的外径设计控制在合理范围，既保证足够的压紧接触面积，又不会因为头部过大占用过多装配空间，适合在空间局促的设备内部走线固定、钣金拼接等场景使用，螺钉的整体长度覆盖常规薄壁装配的常用厚度区间，螺纹长度从钻尾根部一直延伸到头部下方，保证全行程都能实现有效咬合，不会出现光杆段无法咬合导致的连接松动问题。在实际选型应用中，这类螺钉不需要搭配螺母使用，单侧即可完成锁紧操作，对于封闭腔体、背面无法触及的装配场景适配性极强，比如电气柜内部的线槽固定、汽车内饰钣金的附件安装、通风管道的法兰拼接等场景，都能大幅降低装配操作的难度。

　　建模过程中对螺纹牙型、钻尾切削刃的细节还原度较高，能够直接用于装配干涉检查、装配工艺模拟，也可以作为标准件导入整机设备的装配体中，验证螺钉长度是否适配不同厚度的基材叠层，避免实际生产中出现螺钉过长顶伤内部元器件、或者长度不足咬合圈数不够导致连接失效的问题。不同于普通的标准件简化模型，该结构完整还原了钻尾的切削角度、螺纹的牙距细节、头部槽型的深度参数，在做装配仿真时可以更准确地模拟螺钉锁紧后的压紧范围，评估基材在压紧力下的变形量，对于需要做振动可靠性测试的设备结构，也能通过模型准确计算螺纹咬合的有效圈数，校核连接结构的抗松脱性能。
