1/4寸内外螺纹迷你球阀

　　这款小通径手动球阀主要面向紧凑空间内的流体通断控制，常见于小型气动回路、实验台管路、冷却支路、润滑系统以及设备内部狭小安装位。其公称通径对应1/4英寸，一端采用外螺纹、另一端采用内螺纹，能够直接串接在同规格管路上，减少额外转接头数量，也降低了泄漏点和装配占用空间。

　　从实际选型角度看，迷你球阀的价值不在于大流量调节，而在于快速、可靠地切断或导通支路。手柄旋转约90°即可完成开关动作，操作人员能够通过手柄方位直观判断阀门状态：手柄与管路同向时为开启，横向时为关闭。相比针阀类微调元件，这种结构更适合需要频繁检修、临时隔离或手动旁路控制的场合；在气动设备、小型水处理装置、测试工装和自动化辅机中，这类阀门常被布置在分支管路前端，便于维护时单独断开某一路介质。

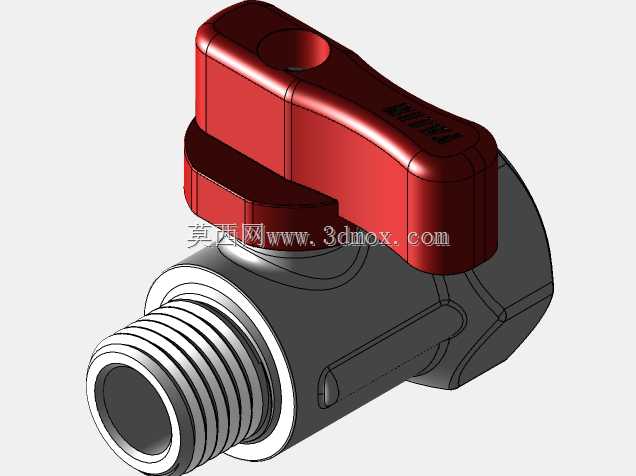

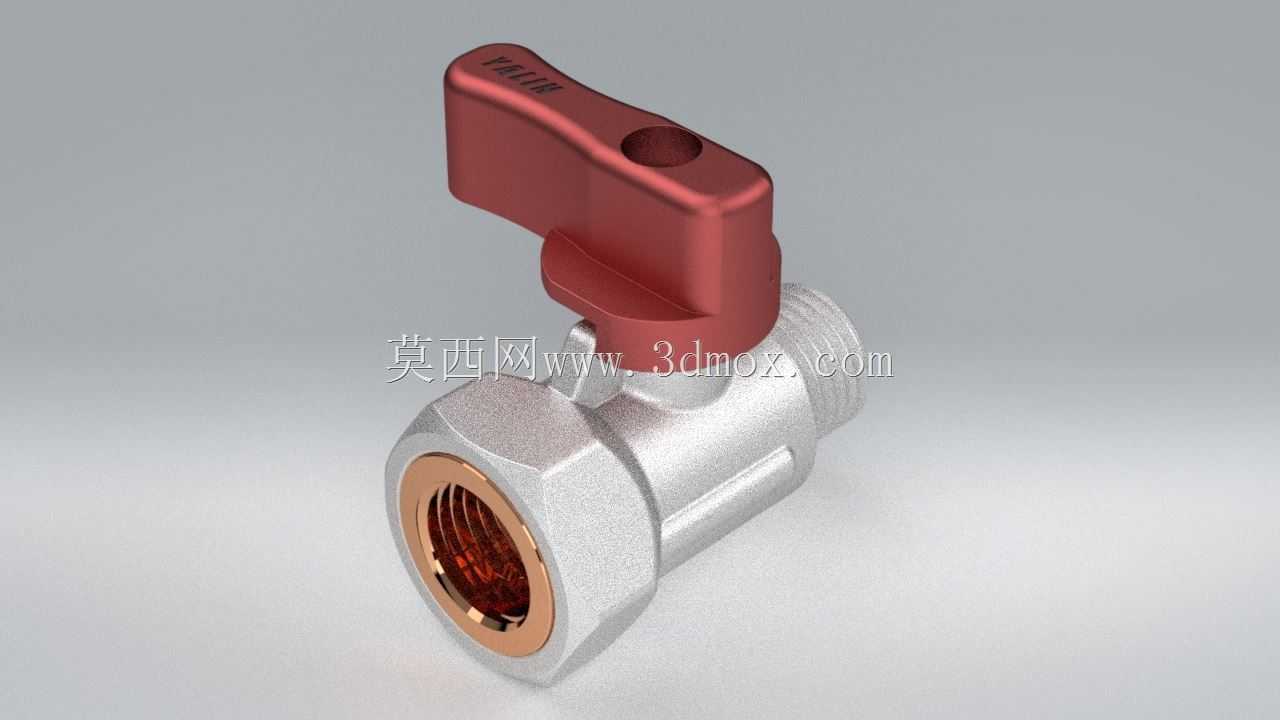

　　结构上，模型保留了球阀典型的阀体、阀芯、阀杆、密封件和扳动手柄等关键要素。阀体采用六角外形与圆柱流道结合的形式，六角部位可供扳手施加拧紧力矩，圆柱段则容纳阀芯并形成直通流道。外螺纹端用于旋入带内螺纹的接头或设备接口，内螺纹端可直接连接外螺纹管件，两种接口形式组合后，在狭窄设备内部布管时具有更高的适配灵活性。

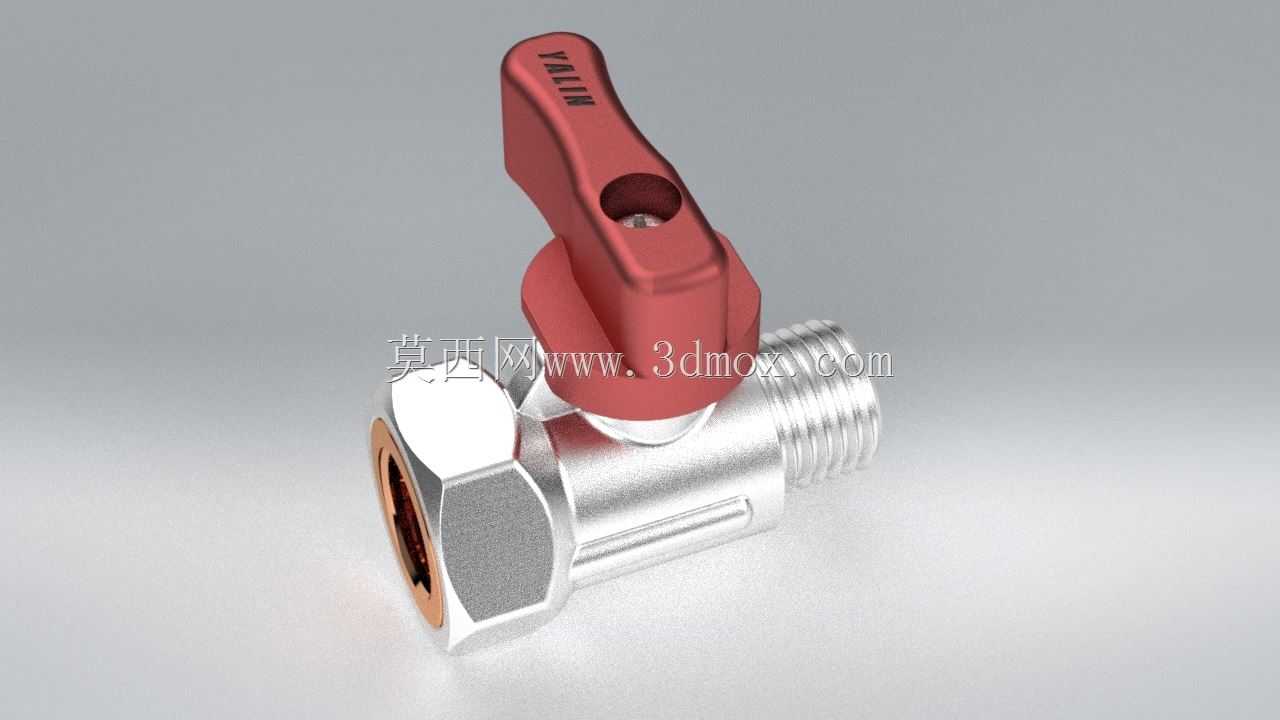

　　红色手柄采用杠杆式造型，握持区域加宽，根部与阀杆连接位置形成明显的受力过渡。手柄表面设置标识方向，便于在装配后快速识别开关位置。手柄与阀体之间的压盖结构用于约束阀杆轴向位置，并为阀杆密封提供预紧力；建模时该区域需要重点保证同轴关系，否则在运动仿真中容易出现阀杆偏心或手柄干涉。

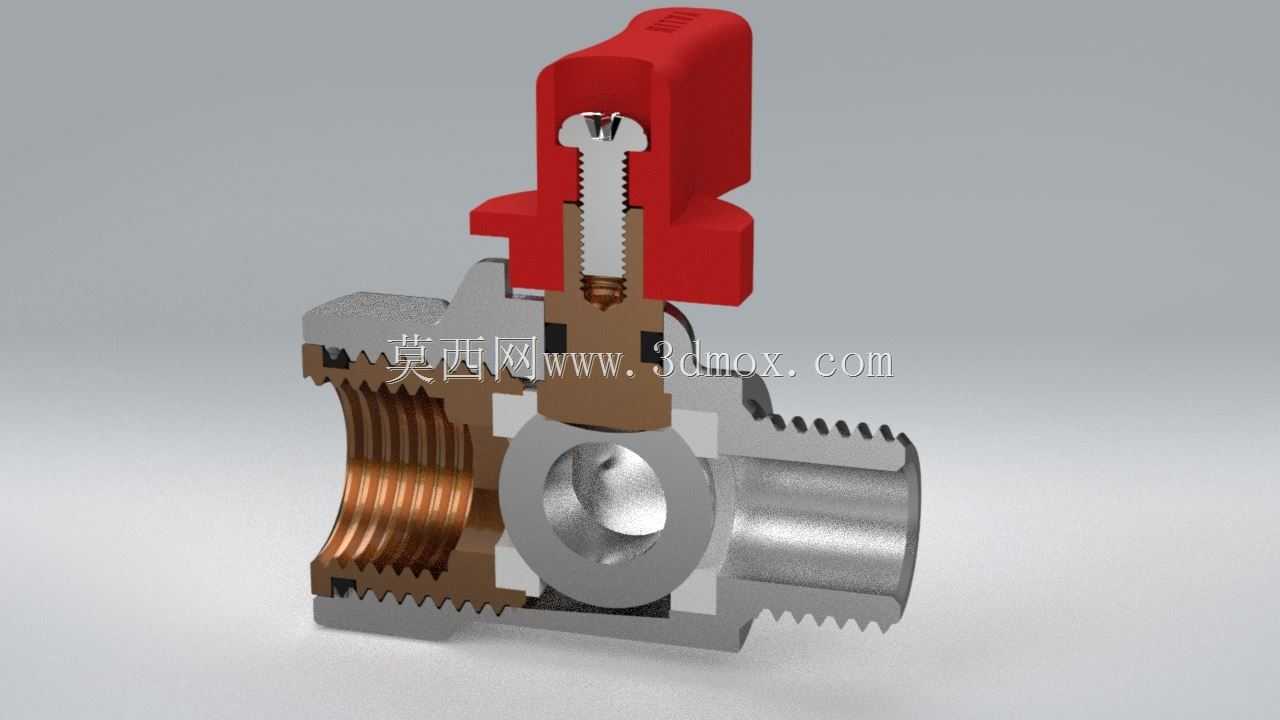

　　阀芯位于阀体中央流道处，依靠旋转改变通孔与管路轴线的相对角度。全开状态下，流道近似直线，介质阻力小，压力损失较低；全关状态下，阀芯密封面与阀座贴合，实现支路截断。对于小尺寸球阀，密封性能往往取决于阀座压缩量、阀芯表面质量以及阀杆处密封结构，而不是单纯依靠增大拧紧力矩。

　　安装边界方面，1/4英寸规格本身占用空间较小，但设计布局时不能只考虑阀体长度。手柄向上翻转需要预留旋转空间，扳手拧紧六角部位也需要侧向操作空间；若阀门贴近墙板、线槽或其他管路布置，手柄可能无法完成90°旋转。较合理的布置方式是让阀体轴线沿管路方向平直安装，手柄摆动平面避开相邻元件，并在螺纹端保留足够的扳手进入位置。

　　三维建模时，应先确定两端螺纹接口的中心轴线，再建立阀体流道、六角面、阀芯腔和阀杆孔。内外螺纹可按工程表达需要建立详细牙型或简化特征，但装配关系必须保持一致。阀芯、阀杆和手柄应设置正确的旋转自由度，确保开关动作围绕同一轴线完成。密封槽、压盖和端部倒角虽小，却直接影响模型的工程完整度，尤其在做干涉检查和装配演示时不能省略。

　　整体来看，该模型适合用于小型管路系统的结构验证、设备布管检查、阀门选型展示以及维修拆装说明。它结构紧凑、接口明确、动作简单，能够在有限空间内提供直观的手动通断功能。
