带法兰快装结构的波纹柔性连接软管

这类带法兰端的波纹柔性软管，在工业管路布设场景里的适配性极强，尤其是在设备端与固定管路存在安装错位、运行振动传递的工况下，能发挥刚性管路无法替代的补偿作用。日常做设备布局时，经常会遇到动力单元比如泵组、阀组运行时产生持续微幅振动，要是直接用硬管对接，振动会沿着管壁传递到整个管系，时间久了焊缝位置、螺纹连接位置很容易出现疲劳开裂，而这种波纹结构的柔性软管，本身的褶皱段可以在轴向、径向、角向三个维度吸收一定范围的位移量，既能抵消安装阶段的对位误差，降低现场安装时的配管精度要求，又能在设备运行时隔断振动传递路径，减少管系的共振风险。

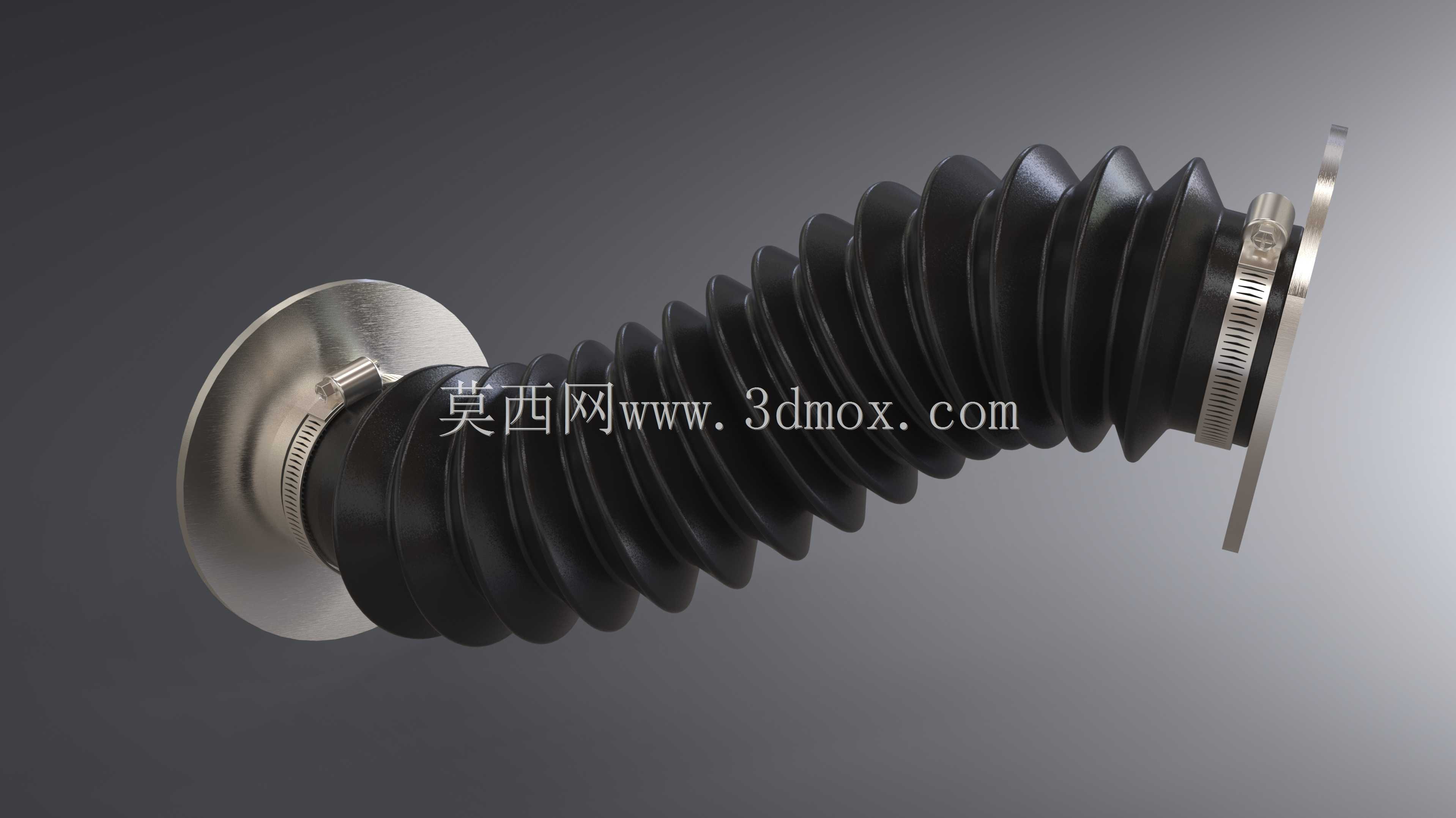

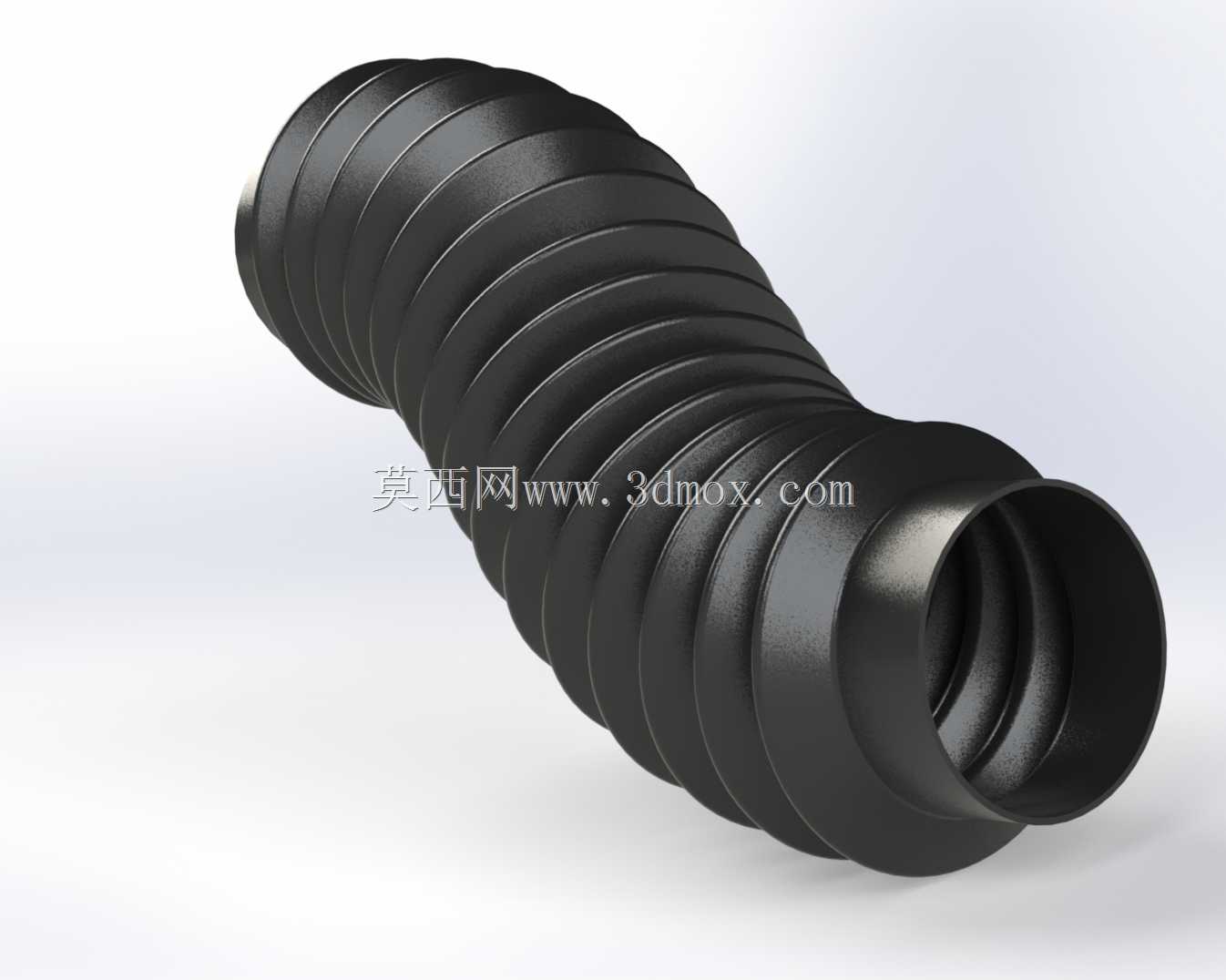

从结构设计来看，两端的法兰安装边做了外翻的平整贴合面，搭配喉箍式的锁紧结构，不需要额外做焊接或者螺纹攻丝，现场安装时只需要把软管端部套在对接的管路接头上，拧紧喉箍的锁紧螺栓就能完成密封固定，拆装维护的效率比传统硬管法兰连接高很多，适合需要频繁拆检的管路节点。中间的波纹段采用等距的褶皱设计，每个褶皱的弯折弧度都做了圆弧过渡，没有尖锐的应力集中角，这样在软管反复弯折、伸缩补偿的时候，应力会均匀分散在整个波纹段，不会在局部出现过度弯折导致的材料疲劳开裂，延长了管路的使用寿命。

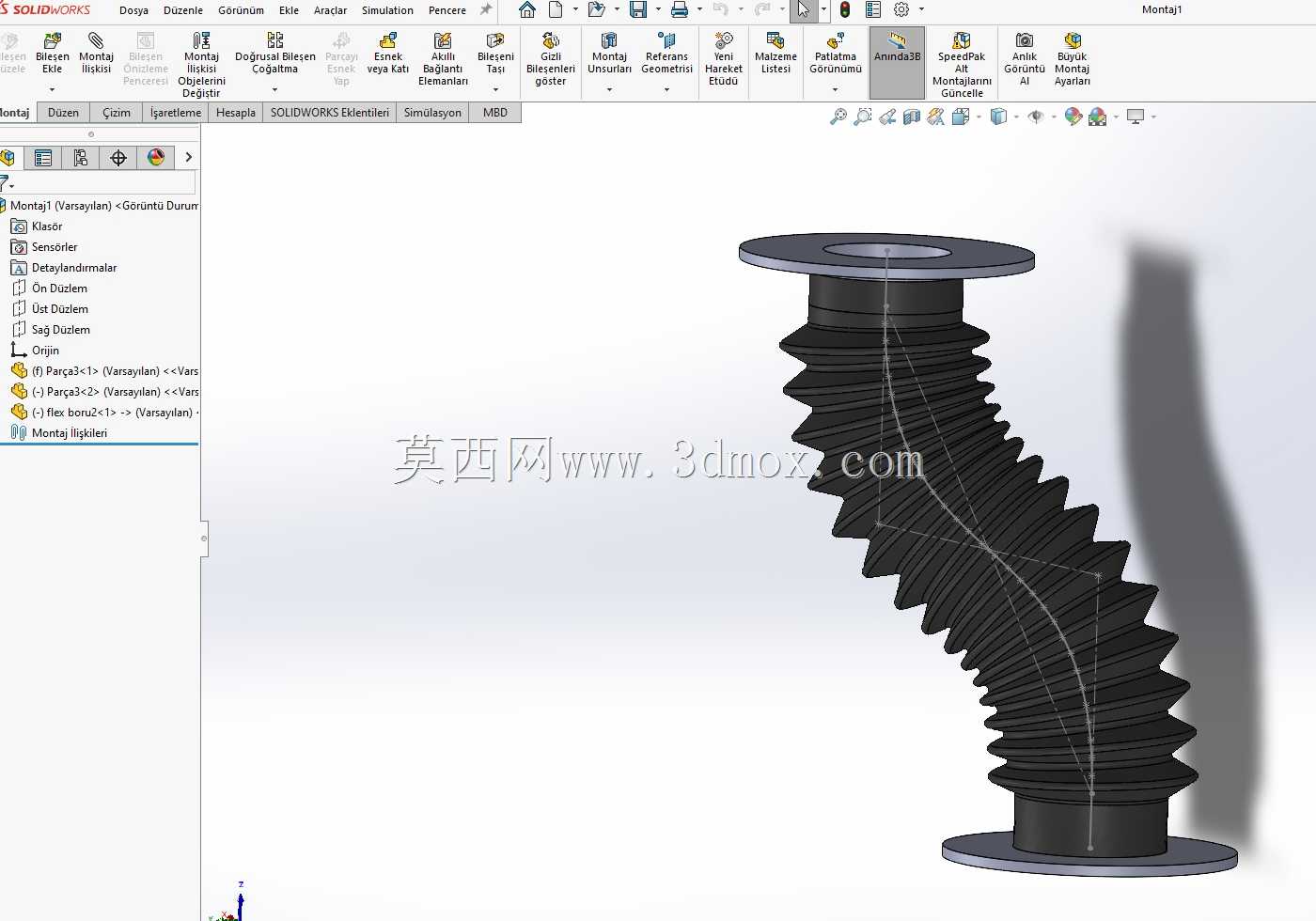

做三维建模的时候，要特别注意安装边界的尺寸校核：两端法兰的贴合面外径要和对接端的安装座尺寸匹配，保证喉箍锁紧之后，软管端部和接头的贴合面没有间隙，避免出现介质渗漏；波纹段的自然长度要根据两端安装位的固定间距来选，不能拉到极限长度安装，也不能过度压缩让褶皱完全贴死，要预留出至少15%的伸缩余量，用来吸收设备运行时的位移量。另外还要注意软管的最小弯曲半径，建模时做管路运动仿真要验证，在设备最大位移工况下，软管的弯折位置不能小于材料允许的最小弯曲半径，不然会导致波纹段出现死折，堵死管路通径甚至造成管壁破损。

实际选型应用的时候，这类软管常用来输送低压的气体、冷却水或者弱腐蚀性流体，在自动化生产线的气动管路、设备冷却循环水路、除尘设备的通风管路里都有大量应用。比如在机床的冷却系统里，主轴部位会随着进给动作做小幅移动，和固定的冷却水箱之间的管路就需要用这种柔性软管连接，既可以跟随主轴移动灵活变形，又不会因为反复弯折出现破损漏液；在通风除尘的管路上，设备端的风机运行振动大，用这种软管连接风机和固定风管，能避免振动传递到风管导致固定螺栓松动，同时还能补偿安装时的位置偏差，降低现场施工的难度。

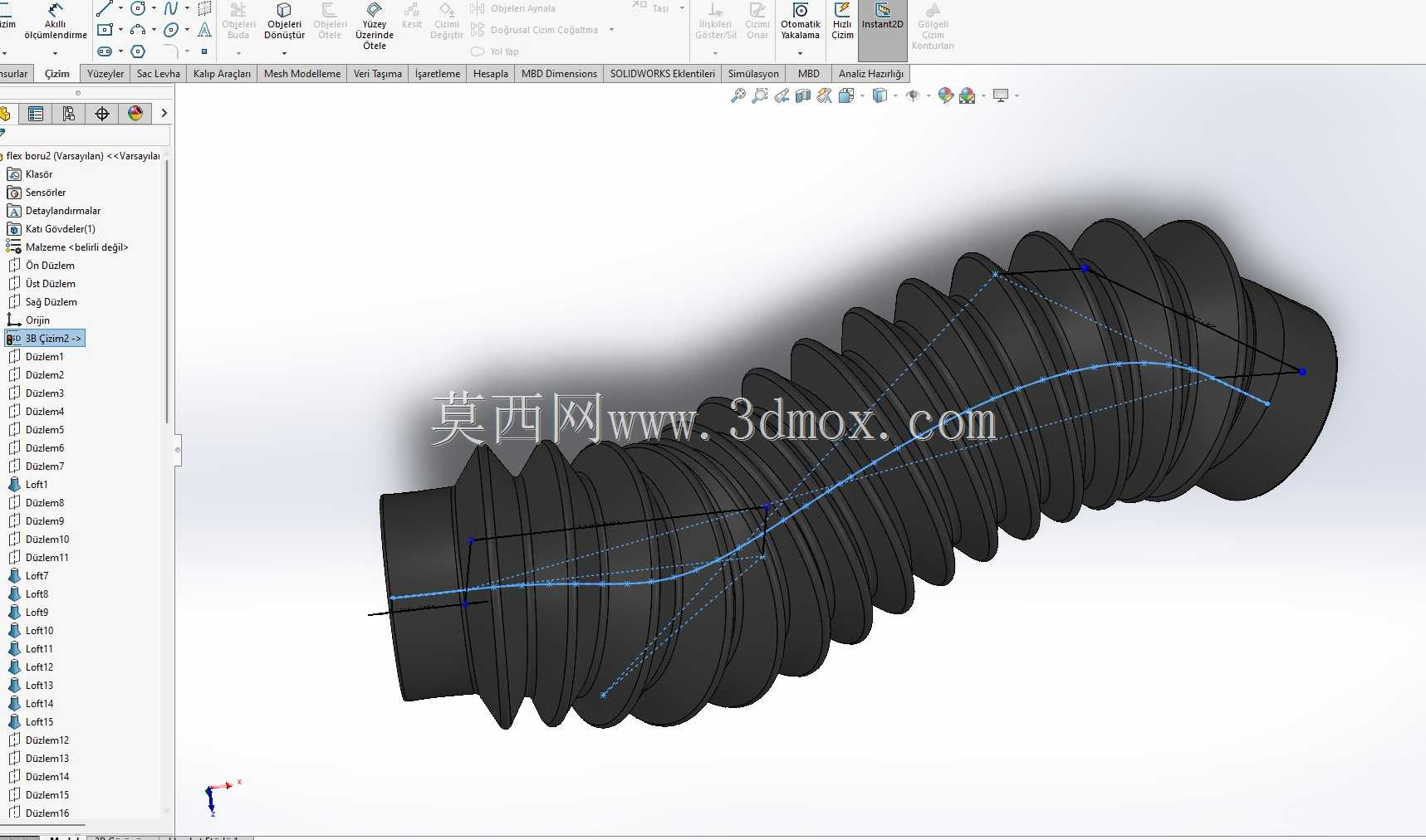

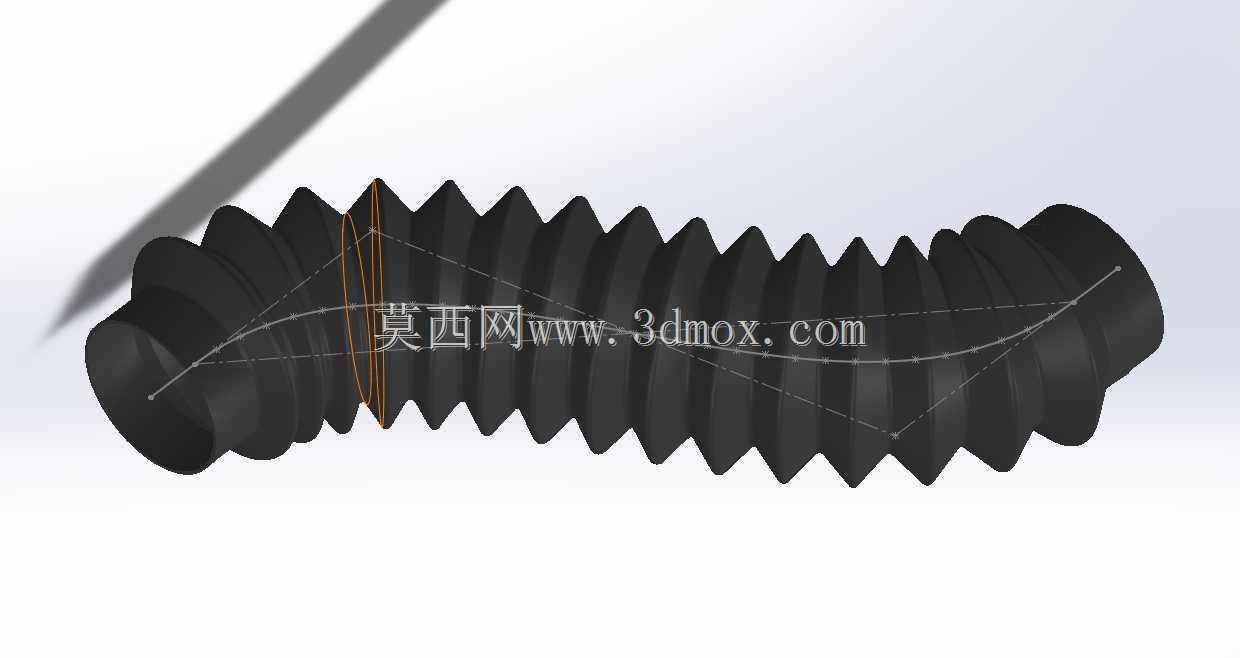

建模过程中，波纹段的曲面处理要保证壁厚均匀，因为这类软管一般是橡胶或者橡塑材质一体成型，壁厚不均会导致局部刚度不一致，受力的时候容易在薄壁位置率先损坏。两端的金属法兰嵌件和软管本体的配合位置要做贴合限位，保证喉箍锁紧的时候，软管端部不会被压力挤脱，法兰嵌件的表面做了滚花处理，和软管内壁接触之后能增加摩擦力，避免管路内有压力的时候软管从接头上崩脱。另外喉箍的锁紧行程要预留足够的调节量，适配一定公差范围内的接头外径，降低对接头的加工精度要求。

在做管路装配设计的时候，不要把软管布置在有尖锐棱角的位置，避免设备运行过程中软管和棱角反复摩擦造成管壁磨损，如果不可避免要经过棱角位置，要额外加防护套。同时软管的固定点要设置在两端靠近接头的位置，不要在波纹段中间强行固定，不然会限制软管的补偿能力，失去柔性连接的作用。这类柔性软管的通径规格覆盖范围很广，从小口径的气动管路到大口径的通风管路都有对应型号，建模时可以根据实际通径需求调整波纹的节距和整体尺寸，保证通径满足介质流量要求，不会因为软管变形导致通径缩小影响介质输送效率。
