手动1吨心轴乔木压装压力机结构

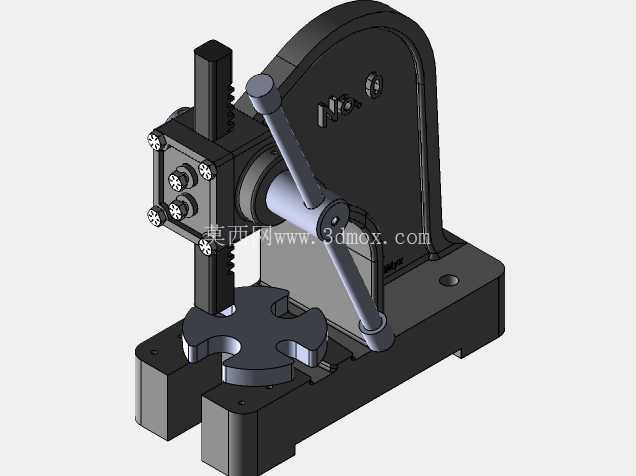

　　这款手动心轴压力机的结构设计，完全围绕小吨位离线压装作业的实际需求展开，在五金维修、小批量零件加工、工装夹具预装的场景里，这类手动压力机的使用频率远高于大型液压设备，毕竟很多过盈量不大的销钉压入、轴承外圈敲装、薄件冲裁、零件铆接工序，不需要占用大型设备的工位，手动操作的灵活度反而能提升零散工序的加工效率。从结构布局来看，整机采用立式悬臂支撑结构，底部的铸铁安装底座预留了四个沉头安装孔，可以直接固定在木质或者钢制工作台面上，安装时需要保证底座台面的水平度误差不超过0.1mm/m，避免压装过程中滑块出现侧向偏载，长期偏载会导致导向立柱出现不可逆的磨损，直接影响压装同轴度。

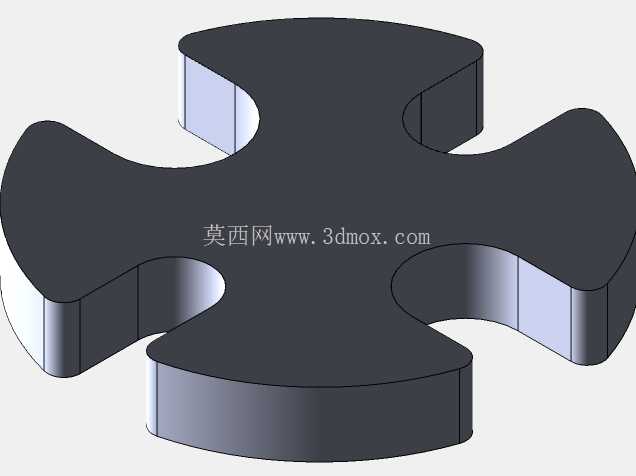

　　底座上方的工作台面做了开槽设计，配套的带缺口支撑垫块可以根据不同零件的压装高度更换位置，避让压装时伸出的工件尾部，比如压装长轴类零件时，垫块的缺口可以对准轴的伸出端，保证零件端面完全贴合支撑面，不会出现压装悬空导致的零件变形。传动部分采用偏心轴加连杆的手动驱动结构，操作手柄的长度经过力臂优化，正常成年男性操作时，在1吨额定压装吨位下，手柄施加的力不超过150N，不需要借助加力杆就能完成额定压装作业，偏心轮的行程设计为固定值，压头下行的极限位置和工作台面的最小距离可以通过顶部的调节螺杆微调，调节螺杆和滑块之间采用螺纹配合，旋转顶部的方头就能调整压头的初始高度，适配不同高度的压装工件。

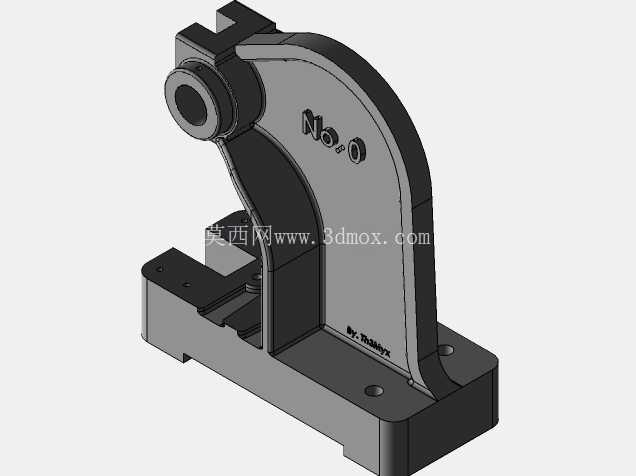

　　滑块的导向部分采用方形导向结构，和机身的导向槽之间预留了合理的间隙，配合润滑脂填充的间隙槽，长期使用也不会出现卡顿，导向面的长度和滑块直径的比例超过2:1，完全可以抵消压装时的侧向力矩，避免压头出现歪斜。机身的立板采用加厚钢板切割成型，偏心轴的安装孔做了镗孔加工，保证轴的转动同轴度，轴和机身之间配有铜质衬套，磨损后可以单独更换衬套，不需要整体更换机身，大幅降低后期维护成本。压头部分和滑块采用快拆连接结构，可以根据不同的压装需求更换平压头、V型压头、冲裁头等不同工装头，应对销钉压装、钣金冲孔、小零件校直、轴承压入等不同工序。在实际使用场景里，这类小型手动压力机常布置在装配流水线的旁侧工位，用来完成线束端子压接、塑料件热熔压合、小型过盈配合件的装配，也会出现在维修车间里，用来拆卸生锈的轴承、压出断裂的螺栓，或者完成小型零件的校直作业。设计时需要重点关注偏心轮的强度校核，额定1吨压装力下，偏心轴的剪切应力、弯曲应力都要控制在材料许用应力范围内，连杆和偏心轮的连接销需要做淬火处理，提升耐磨性能，底座的配重也要合理，保证在最大压装力下整机不会出现翘头的情况，不需要额外打膨胀螺丝固定也能稳定作业。

　　整机的外形尺寸控制在桌面设备的合理范围内，宽度不超过300mm，长度不超过400mm，高度不超过500mm，占用工作台的面积很小，适合空间紧凑的工位使用，操作手柄的转动范围做了限位设计，不会出现过转导致的连杆死点问题，操作时手柄的转动角度在120度以内就能完成全行程压装，操作动作流畅，不会出现干涉。机身的所有棱角都做了倒角处理，避免操作时划伤操作人员，所有外露的紧固件都采用内六角圆柱头螺钉，外观整洁，也不会勾挂操作时的衣物。和台式电动压力机相比，这款手动结构不需要接电，不存在电气故障风险，在没有电源的野外维修场景、防爆车间场景也能正常使用，压装速度完全由操作人员手动控制，可以在压装临近到位时放慢速度，避免压装力过大损坏精密零件，这一点在精密小零件的压装作业中优势非常明显，很多精密装配场景里，手动压力机的压装良品率反而比全自动设备更高，因为操作人员可以实时感知压装的阻力变化，及时停止施压。
