充电式手持锂电钻结构三维数模

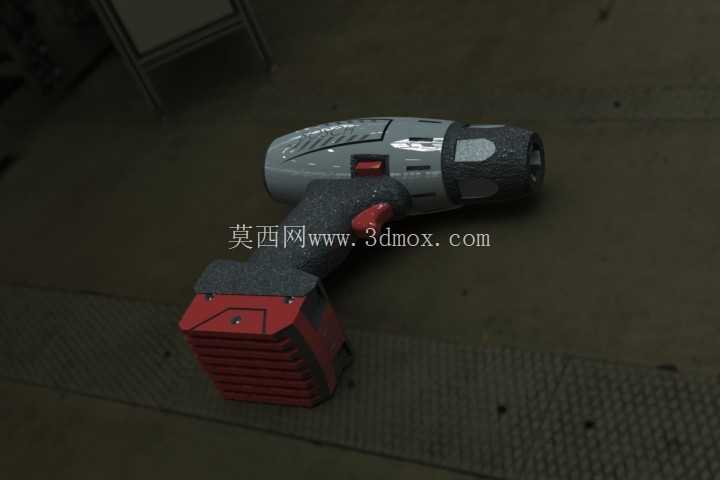

这款充电式手持锂电钻的三维建模，完全围绕家装施工、设备维保、五金加工场景的实际使用需求展开，建模过程中优先还原了真实产品的人机交互逻辑与结构装配关系，没有做多余的艺术化夸张处理。从实际使用场景来看，这类锂电钻覆盖的作业范围极广，家具组装时的自攻螺丝拧固、墙面挂件安装的小直径钻孔、钣金件的预钻孔加工、设备检修时的紧固件拆装都能适配，相比带电源线的交流手电钻，摆脱了线缆束缚，在高空作业、户外无电源场景、狭窄柜体内部作业时的灵活性优势非常明显，建模时特意保留了夹头、机身、电池包三个核心模块的独立装配结构，方便后续做结构干涉检查与运动仿真。

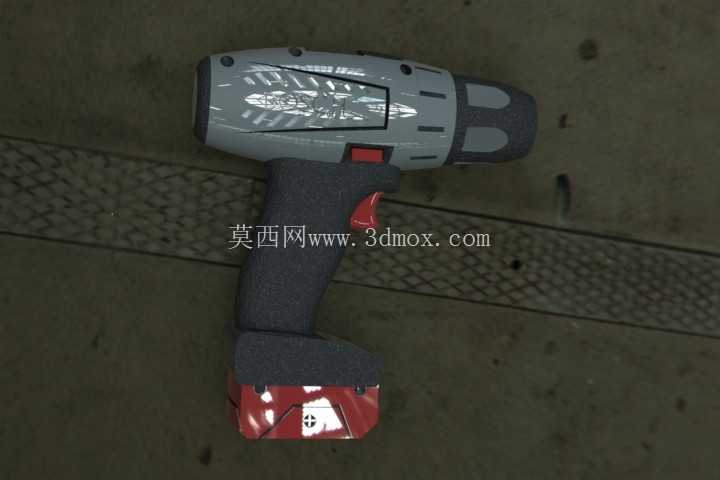

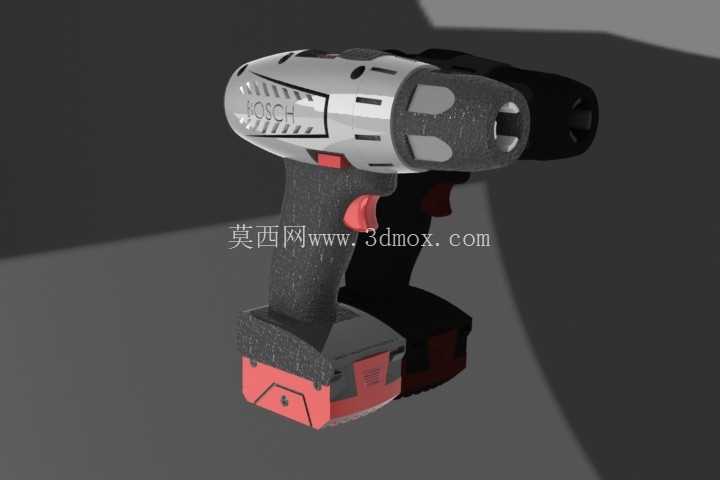

设计思路上，整个机身采用了对称式的握持布局，主握把的曲面弧度完全贴合成年男性手掌自然握持的形态，握把表面做了颗粒状防滑纹理建模，还原真实产品的包胶防滑结构，避免作业时手汗导致的握持打滑；扳机位置设置在握把前方食指自然放置的区域，扳机上方的正反转切换拨片做了凸起的防滑结构，单手操作时不需要调整握持姿势就能快速切换旋转方向，机身顶部的扭矩调节环做了等距的凹槽刻度，每一个扭矩档位都对应清晰的卡位结构，建模时还原了档位之间的限位凸起，方便做旋转档位的运动仿真。夹头部分采用了三爪自定心结构，建模时还原了夹爪的斜面配合关系，转动夹头外圈时三个夹爪能同步径向移动，适配1-10mm直径范围内的六角柄批头与直柄钻头，夹头与机身输出轴的连接位置做了同轴度的严格约束，保证后续做旋转仿真时不会出现偏心抖动的问题。

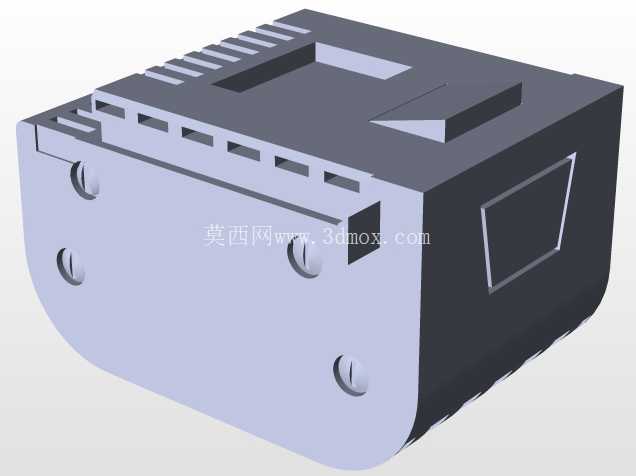

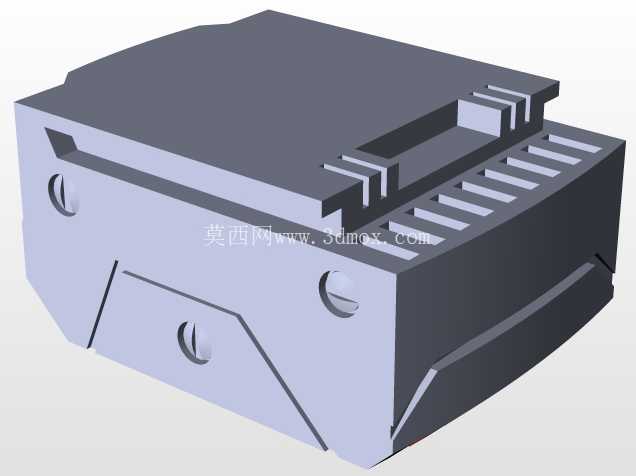

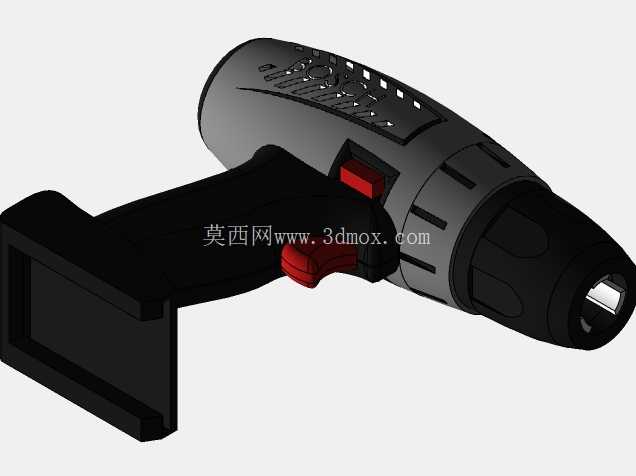

机身内部的传动结构做了简化的占位建模，保留了电机安装位、减速齿轮组的装配空间、扭矩调节离合器的卡位结构，方便后续根据不同的扭矩参数替换内部传动零件；电池包部分采用了滑轨式插拔结构，电池包与机身握把底部的连接位置做了对称的卡扣卡槽，安装时沿滑轨推入就能自动锁止，按压卡扣就能快速拆卸电池，电池包外壳做了多道横向的加强筋建模，既还原真实产品的抗摔结构，也能增加电池包表面的摩擦力，插拔电池时更容易施力。

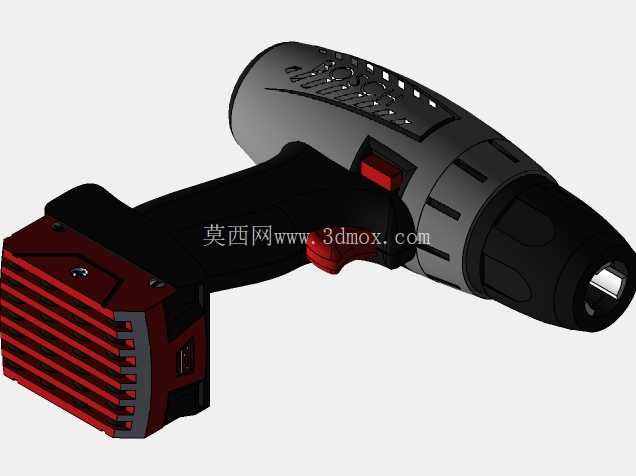

外形尺寸与安装边界方面，整个电钻总长度控制在180mm左右，机身主体最大直径72mm，握把的最小握持直径38mm，电池包的长宽尺寸为110mm*75mm，安装电池后整机高度为210mm，建模时所有的外凸结构都做了圆角处理，没有尖锐的棱角，符合手持电动工具的安全设计要求；重心位置设置在握把上方靠近扳机的位置，装上满电电池后整机重心不会过度前倾，长时间握持作业不容易出现手腕酸痛的问题。夹头的最大旋转直径为42mm，在狭窄空间作业时，只要作业空间的直径大于45mm就能正常使用夹头的旋转功能，不会出现结构干涉；电池包底部做了平面支撑结构，竖直放置时电池包底部与机身尾部的支撑点能形成稳定的三角支撑，不需要额外的支架就能平稳放置在工作台面上。

建模过程中所有的配合面都做了公差预留，比如电池包滑轨与机身卡槽的配合面预留了0.2mm的装配间隙，夹爪与夹头本体的配合面预留了0.1mm的滑动间隙，扭矩调节环与机身的配合面预留了0.15mm的旋转间隙，完全符合实际产品的装配公差要求，导出的数模可以直接用于3D打印手板验证、结构装配干涉检查、产品宣传动画制作等场景，不需要再做额外的间隙调整。
