二级圆柱齿轮减速箱结构三维设计

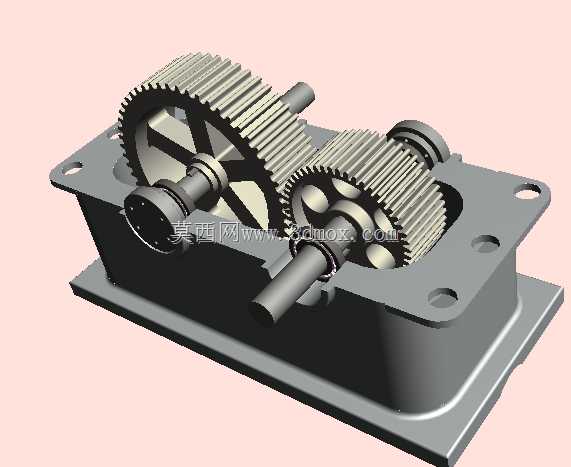

　　这款二级圆柱齿轮减速装置，核心应用场景覆盖中小功率工业传动链路，在轻工输送线、小型物料提升设备、配套机床辅助进给机构中都能见到这类结构的身影，核心作用是在原动机与工作执行端之间完成转速匹配与扭矩放大，让高转速低扭矩的动力输出适配工作端低转速大扭矩的实际作业需求。从结构设计逻辑来看，整体采用剖分式铸铁箱体作为承载基体，箱体底座预留了四个带沉孔的安装定位面，安装时可通过螺栓直接固定在设备安装基座上，安装边界的孔位间距按照通用中小功率减速装置的配套尺寸设计，能够直接适配多数常规传动工位的安装空间，不需要额外做安装位的定制改造。箱体内腔的轴系布局采用平行轴设计，两根传动轴分别通过深沟球轴承支撑在箱体轴承座孔内，轴承位置预留了润滑脂存储腔，

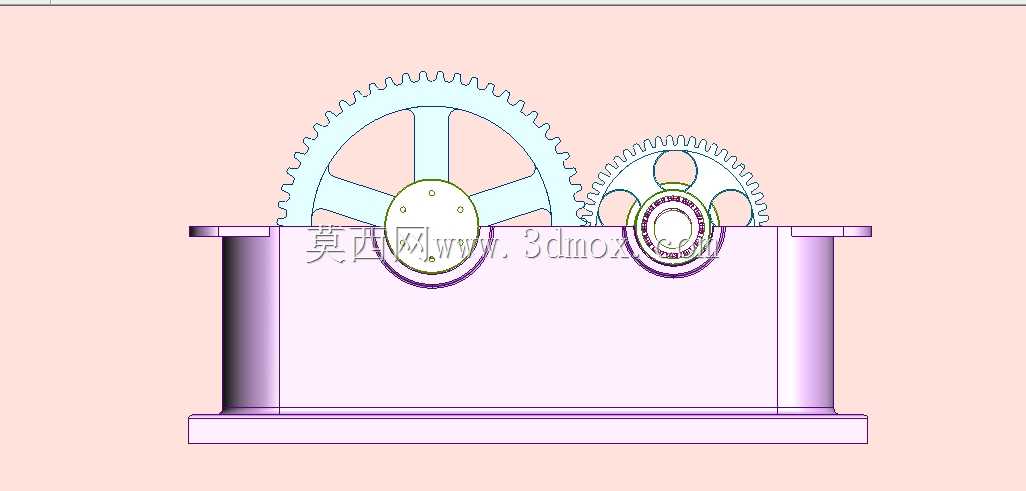

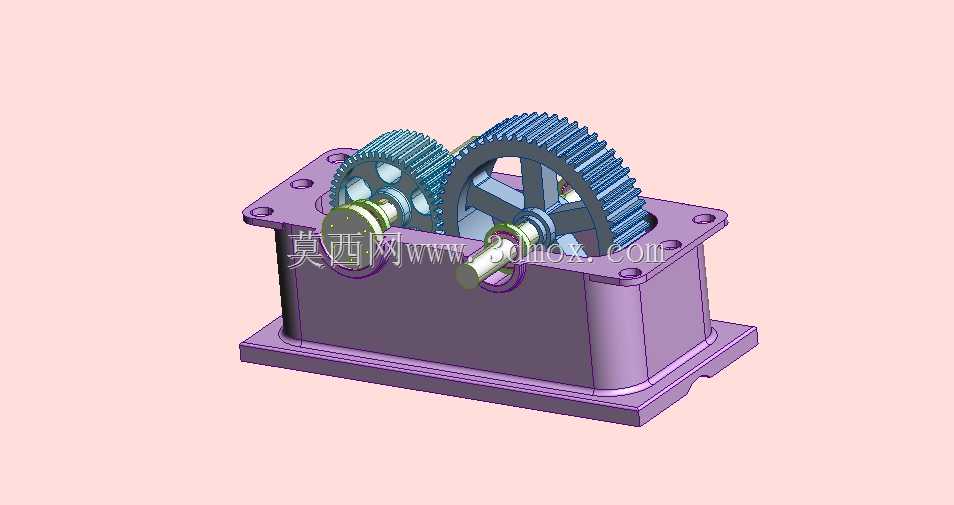

　　日常维护时可以通过箱体侧面的注油孔补充润滑介质，减少轴承与齿轮啮合面的磨损。齿轮副采用斜齿圆柱齿轮设计，相比直齿齿轮啮合重合度更高，传动过程中冲击更小、运行噪音更低，能够适配连续运转的工况需求，大齿轮与小齿轮的齿宽按照传动比做了差异化设计，避免安装轴向错位导致的啮合接触面积不足问题。输入轴与输出轴均伸出箱体外部，轴端预留了键槽结构，动力输入端可以通过联轴器连接电机输出轴，输出端可以连接链轮、带轮或者联轴器对接工作机构，轴伸位置的箱体端盖处设计了密封槽，可安装毡圈油封防止箱体内润滑油泄漏，同时阻挡外部粉尘进入箱体内腔破坏传动副。箱体顶部为开口式设计，配套的箱盖（图中未展示装配状态）可以通过箱体上沿的螺栓孔完成紧固，

　　既方便装配时调整齿轮啮合间隙，也便于后期检修时直接打开箱盖检查齿轮磨损、轴承游隙情况，不需要将整个减速箱从设备基座上拆卸下来。在设计过程中，箱体的壁厚按照铸造工艺要求做了均匀化处理，轴承座位置做了加厚加强筋设计，避免齿轮啮合产生的径向力导致轴承座变形，影响轴系的同轴度；箱体底座的安装面做了铣削加工处理，保证安装时的平面度，减少运转过程中的振动传导。这类减速结构的传动比覆盖范围通常在8-40之间，能够满足多数常规工业场景的减速需求，相比蜗轮蜗杆减速结构传动效率更高，长期连续运转的能耗更低，相比行星减速结构结构更简单、加工成本更低、维护难度更小，非常适合对成本控制有要求、运转载荷平稳的通用传动场景。从建模细节来看，

　　齿轮的齿形按照渐开线圆柱齿轮标准参数构建，啮合位置的侧隙、齿顶间隙都符合机械设计手册的规范要求，轴上的轴肩定位尺寸、轴承安装位的公差配合、键槽的位置与尺寸都按照实际加工装配要求设计，模型可以直接作为结构设计参考，用于同类型减速装置的改型设计、装配干涉检查、教学演示等场景，能够帮助设计人员快速梳理二级减速箱的轴系布局、箱体结构、密封与定位逻辑，减少前期方案设计的重复建模工作量。
