锥齿轮传动两级减速器结构设计

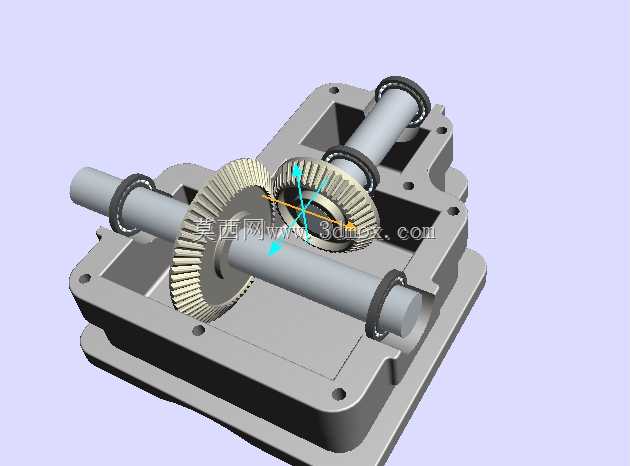

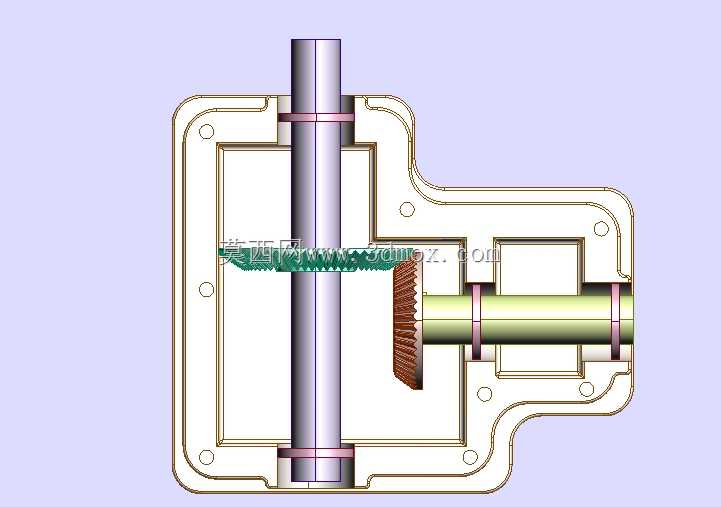

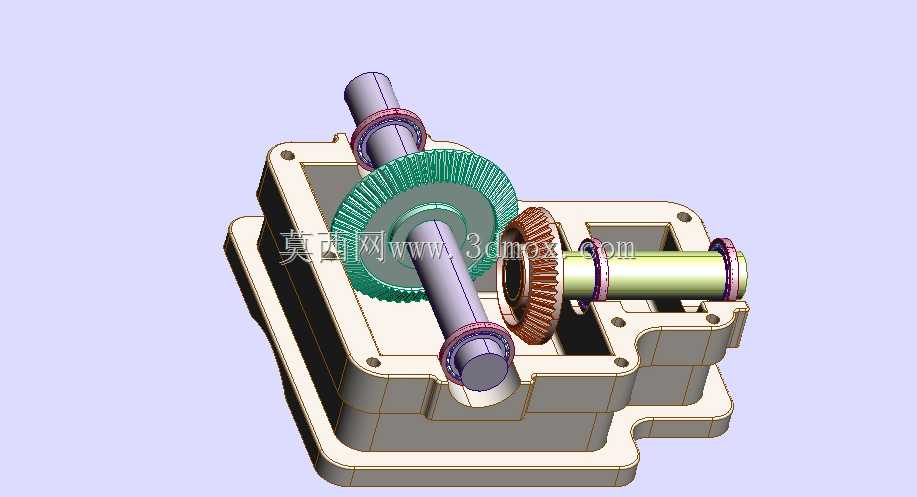

　　这款锥齿轮传动的减速装置，常被配套在中小功率的输送线、轻工包装设备、小型自动化专机的动力输入端，用来匹配伺服电机或普通异步电机的高转速输出，把原动机的高转速低扭矩转化为工作端需要的低转速大扭矩，同时保证传动过程的同轴度与运行稳定性。从结构布局来看，该装置采用锥齿轮加圆柱齿轮的两级传动方案，第一级使用弧齿锥齿轮来实现相交轴的动力转向，可满足输入轴与输出轴呈空间垂直布局的安装需求，第二级采用直齿圆柱齿轮完成二级减速，整体传动比分配兼顾了锥齿轮的承载能力与圆柱齿轮的加工便利性，避免单级传动比过大导致的齿轮尺寸臃肿问题。箱体采用剖分式灰铸铁壳体结构，上下箱体通过螺栓连接，结合面加工有定位销孔来保证装配时的轴承孔同轴度，

　　壳体上预留的轴承安装孔位按照深沟球轴承的外圈配合公差设计，轴承端盖通过螺栓固定在箱体侧壁，既可以约束轴系的轴向窜动，也能预留密封件的安装槽位，防止润滑油泄漏同时阻挡外界粉尘进入箱体内部。轴系设计上，两根传动轴均采用阶梯轴结构，轴肩位置分别对锥齿轮、圆柱齿轮、轴承内圈做轴向定位，齿轮与轴的连接采用平键传递扭矩，轴伸端按照标准轴径公差加工，可直接配套联轴器、带轮或链轮等传动连接件，不需要额外做轴径改制。安装边界方面，箱体底部设计有带安装孔的凸缘底座，安装孔的孔距按照常用的配套设备机架安装尺寸预留，底座平面加工有粗糙度要求，可保证安装时与机架面的贴合度，避免运行过程中出现振动异响。实际选型应用中，

　　这类锥齿轮减速器适合输入转速不超过1500r/min的工况，日常维护时只需通过箱体上的油标观察润滑油液位，定期更换齿轮油即可保证长期运行，齿轮啮合侧隙在装配时通过调整垫片厚度来控制，既不会因为侧隙过小导致齿轮运转卡滞发热，也不会因为侧隙过大导致传动回程超差、换向冲击明显。设计过程中，锥齿轮的轮齿参数按照等顶隙收缩齿设计，相比正常收缩齿的结构，等顶隙设计可以增大小端齿根厚度，提升轮齿的抗弯强度，同时避免小端齿顶与配对齿轮的齿根发生干涉；圆柱齿轮采用标准模数的直齿设计，加工难度低，后期备件替换方便，不需要定制特殊刀具。箱体内部的油道设计可以保证齿轮运转时带起的润滑油能够顺利溅到各个轴承位置，实现齿轮与轴承的飞溅润滑，

　　不需要额外加装强制润滑系统，简化了整体结构，降低了制造成本与后期维护复杂度。在设备配套场景中，这类减速器常被用在空间布局受限、需要动力转向的传动位置，比如小型食品生产线的转弯输送段、自动化仓储设备的提升机构、小型木工机械的进给传动端，相比蜗轮蜗杆减速器，它的传动效率更高，长期运行的温升更低，不会出现蜗轮磨损快、使用寿命短的问题；相比平行轴圆柱齿轮减速器，它可以实现垂直轴的动力传递，减少整机的传动环节数量，让设备整体布局更紧凑。轴系的密封结构采用接触式橡胶油封，安装在端盖的密封槽内，油封唇口与轴表面的接触压力可以在运行过程中自动补偿磨损量，保证长期密封效果，避免润滑油顺着轴伸泄漏污染生产物料。装配时需要先将齿轮、轴承热装到对应轴段，待冷却后再将轴组件放入下箱体的轴承座内，扣合上箱体并拧紧连接螺栓后，转动输入轴检查是否存在卡滞点，再通过端盖处的调整垫片调整轴承的预紧力，保证轴系运转灵活无窜动。
