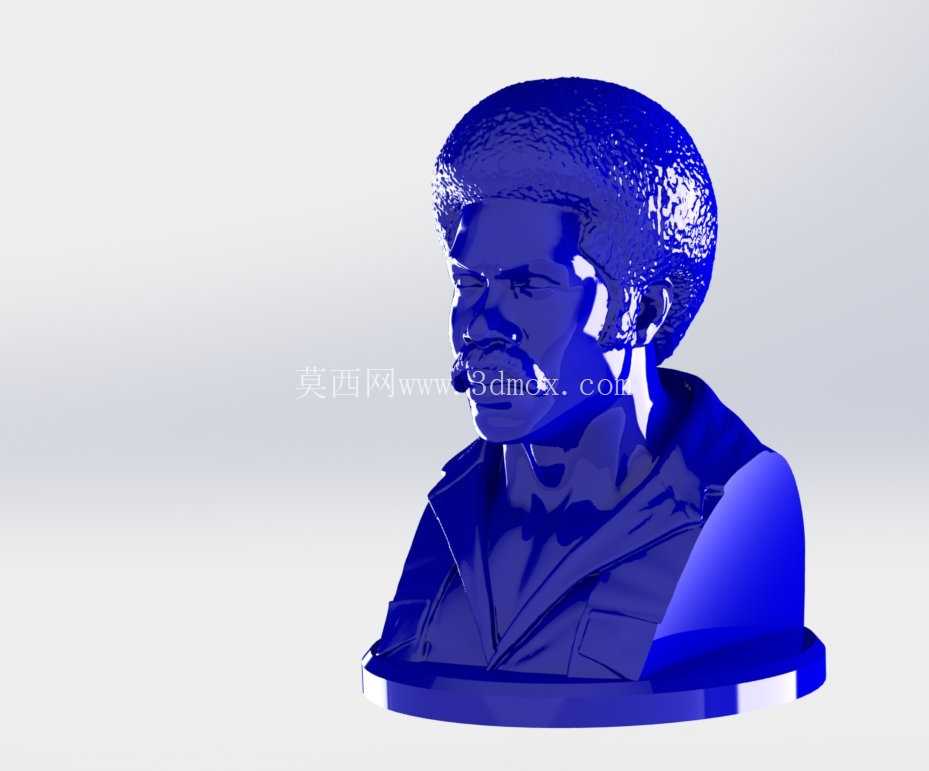

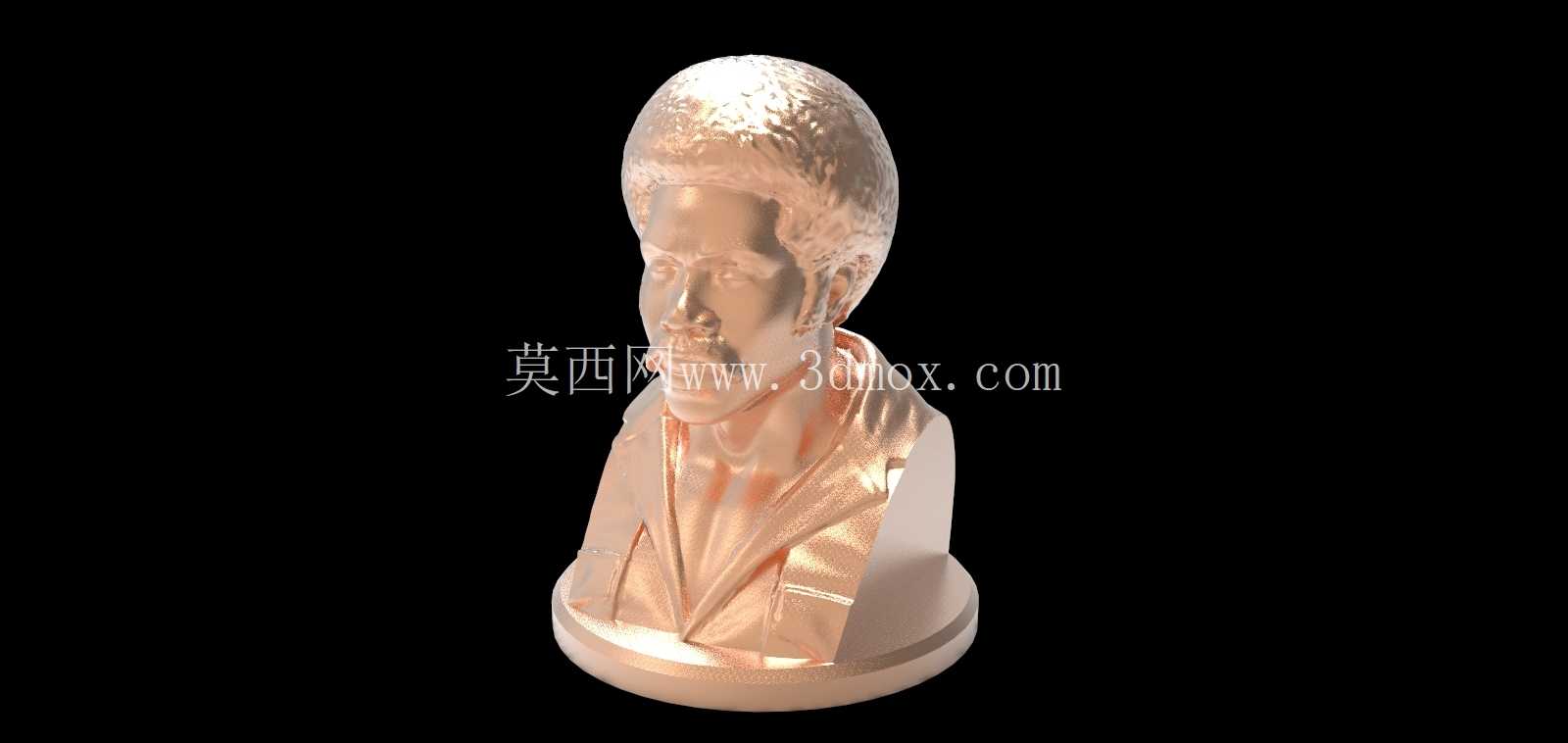

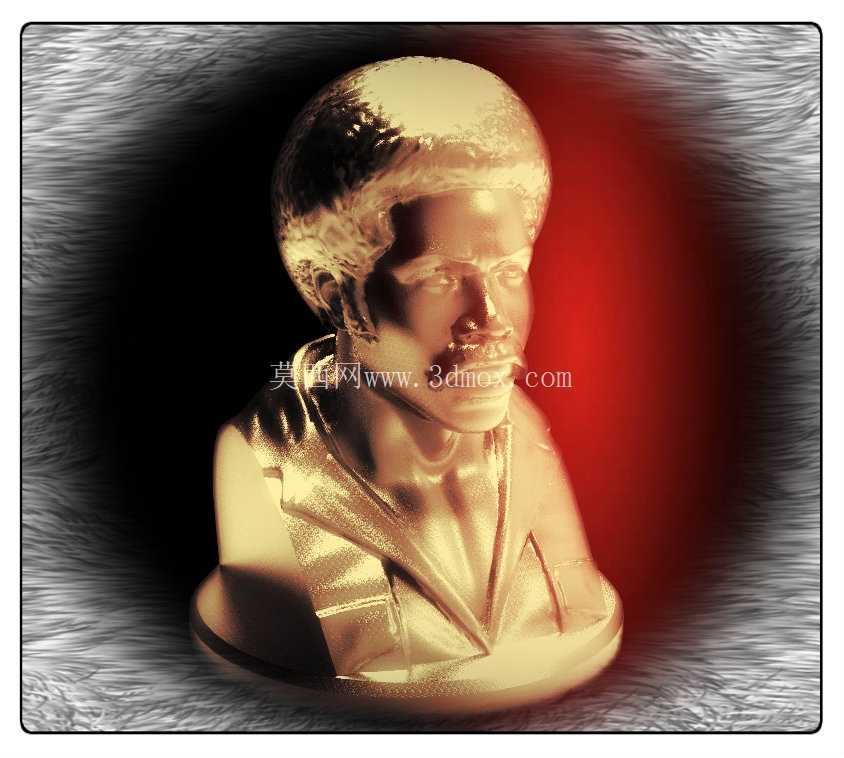

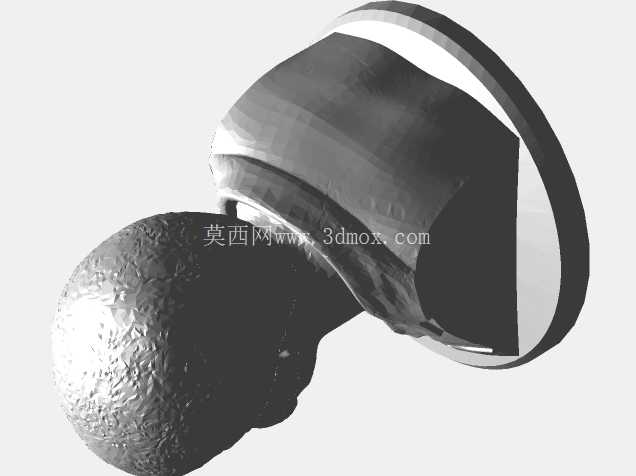

四轴加工人物半身像工艺验证样件

　　在多轴数控加工的工艺验证环节，这类人像半身件是非常典型的测试载体，不同于规则几何特征的标准测试件，人像曲面包含大量连续变化的自由曲率、深浅不一的凹陷结构、纹理细节区域，能够充分暴露四轴加工过程中摆角精度、刀轴跟随性、步距设置合理性等方面的问题，是车间调试四轴设备、验证后处理程序可靠性的常用测试工件。该样件的整体加工尺寸控制在直径50mm、总高度65mm的范围内，这个尺寸边界刚好适配常见的四轴转台卡盘装夹范围，不需要额外制作加长夹具，毛坯选用直径55mm的棒料即可，装夹时伸出卡盘端面70mm左右就能满足全行程加工需求，不会出现刀座与卡盘、尾座的干涉问题，装夹找正的效率很高，适合车间快速开展工艺验证。从加工逻辑来看，整个工件采用单毛坯一次装夹完成全部加工，不需要二次翻面装夹，这也是四轴加工的核心优势体现——通过第四轴的回转动作，带动工件完成周向360度范围内的所有特征加工，避免了二次装夹带来的定位误差，尤其是人像的耳部、下颌与颈部衔接位置、衣领的翻折结构这些存在倒扣特征的区域，通过四轴摆角可以让刀具始终以合适的切削角度接触工件表面，避免三轴加工中需要长刀具伸出、或者残留大量余料需要后续人工打磨的问题。设计这类测试件的时候，特意保留了头发区域的密集凹凸纹理、面部的平缓曲面过渡、衣领的棱角转折三类不同特征，分别对应不同的加工参数验证需求：头发区域的细密纹理需要验证小直径刀具的高转速进给匹配性，测试短刀路连续换向时机床的振动情况；面部的平缓大曲面可以验证四轴联动过程中刀轴平滑过渡的效果，检查是否会因为摆角速度突变导致表面出现刀纹棱线；衣领区域的棱角转折则用来验证机床的定位精度，检查曲面衔接位置是否出现错位、接刀痕过大的问题。

　　实际加工过程中，粗加工阶段采用型腔铣开粗，留0.3mm的半精加工余量，通过四轴定向加工分四个角度完成周向余料去除，这个阶段不需要联动加工，能够最大化去除余料，缩短整体加工时间；半精加工采用等高轮廓铣配合曲面投影刀路，将余量均匀控制在0.15mm，为精加工预留均匀的切削量，避免因为余量不均导致精加工时刀具负载波动，影响表面质量；精加工阶段则根据不同区域的特征选择对应的刀路，面部平缓曲面采用流线驱动的四轴联动刀路，控制步距在0.08mm以内，保证曲面的光滑度，头发区域的细密纹理采用更小直径的球头刀，通过残留高度计算步距，还原纹理的凹凸细节，衣领的棱角位置则通过刀轴倾角调整，让刀具侧刃参与切削，保证棱角的清晰度。

　　这类样件除了用于设备调试之外，也常作为数控加工教学的实训案例，能够让学员快速理解四轴加工的坐标转换、刀轴控制、装夹干涉检查等核心知识点，相比抽象的几何模型，人像样件的加工效果直观，加工完成后可以直接通过肉眼观察表面质量、特征还原度，快速判断工艺参数、程序编写存在的问题，不需要借助复杂的检测设备就能完成初步的工艺评估。在实际生产场景中，这类多轴加工的工艺验证逻辑同样适用于各类具有复杂回转曲面的工业零件加工，比如叶轮、模具型腔、医疗器械结构件等，通过人像样件完成设备状态、后处理、刀具参数的验证之后，再切换到正式零件加工，能够大幅降低正式零件的报废率，减少调试时间，是车间多轴加工环节非常实用的工艺验证载体。

　　加工过程中需要特别注意装夹的刚性，因为人像头部区域距离卡盘装夹位置有一定距离，属于悬臂加工状态，粗加工时如果切削参数设置过大，很容易出现振纹，因此粗加工时需要适当降低进给速度，或者采用更小的切削深度，精加工时则要根据刀具伸出长度调整转速，避开机床-刀具-工件系统的共振区间，保证表面加工质量。另外，第四轴的回转间隙也是加工这类样件需要重点检查的参数，如果回转反向间隙过大，在加工周向对称特征的时候会出现明显的接刀错位，通过人像两侧面部、耳部的对称度对比，就能快速判断四轴转台的间隙是否在合格范围内，比用百分表打表检测更贴近实际加工状态。
