锤磨机莫利诺德马蒂略结构设计方案

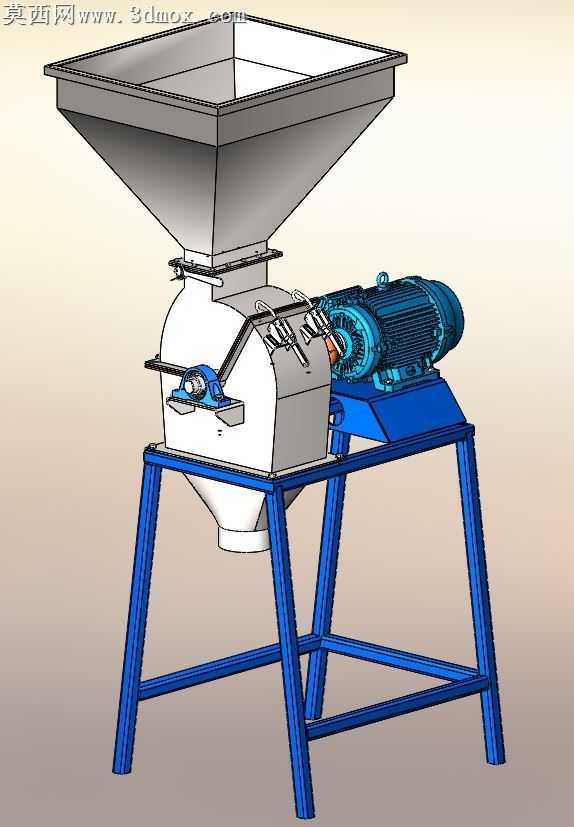

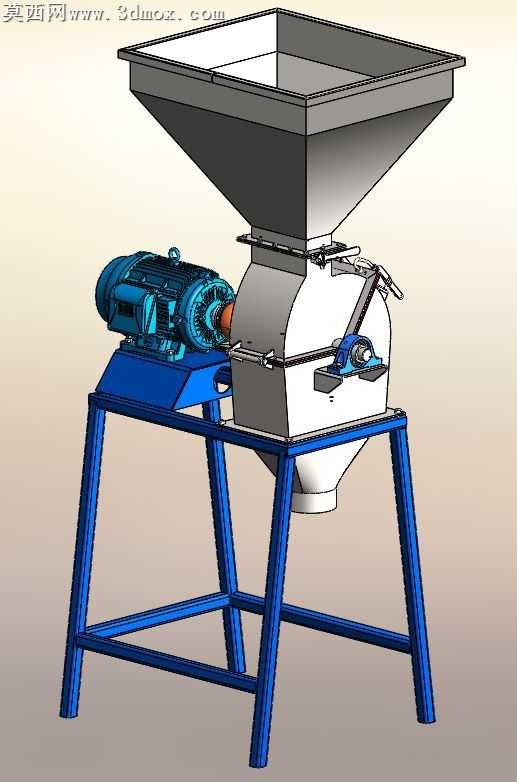

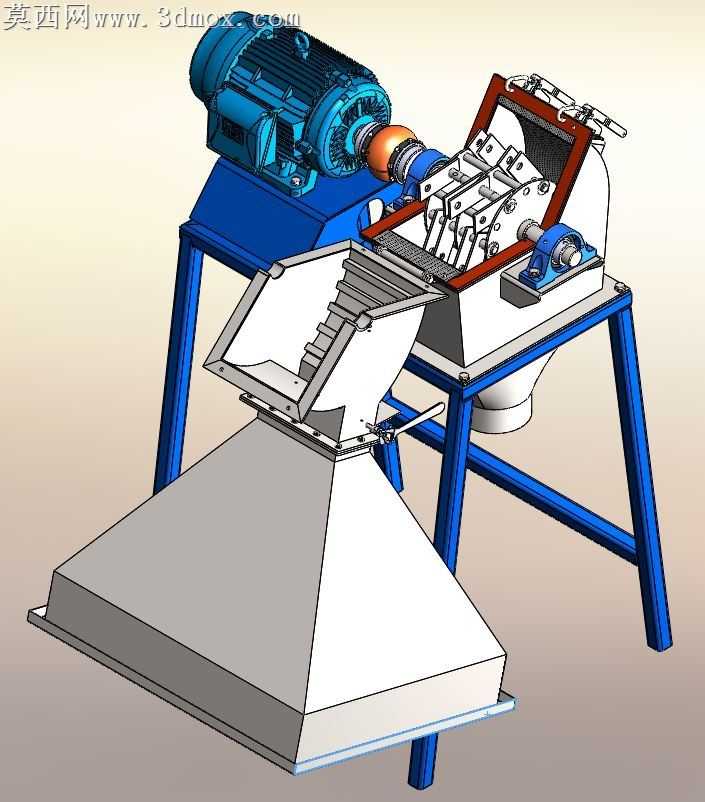

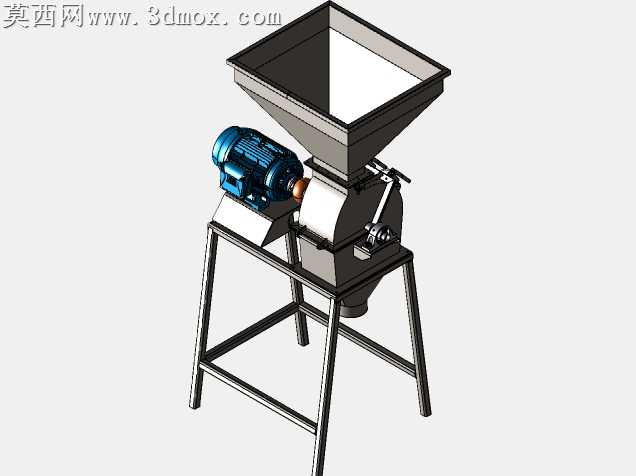

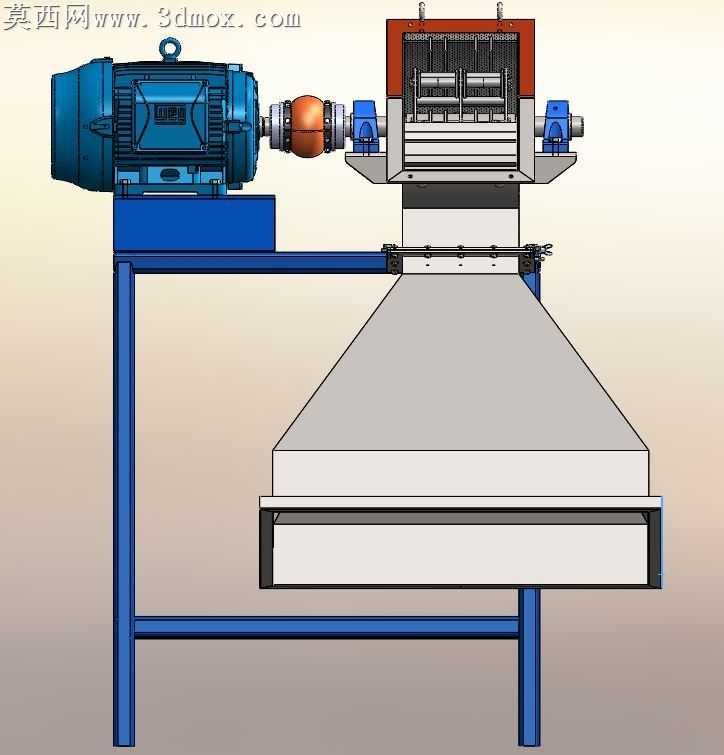

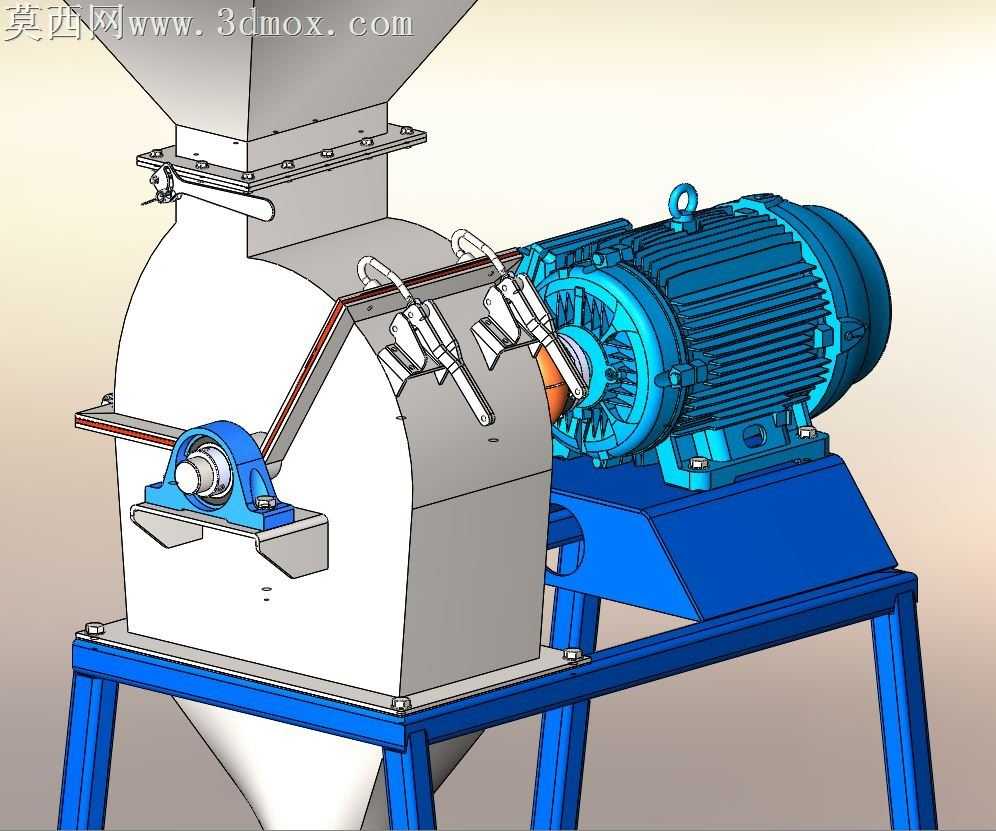

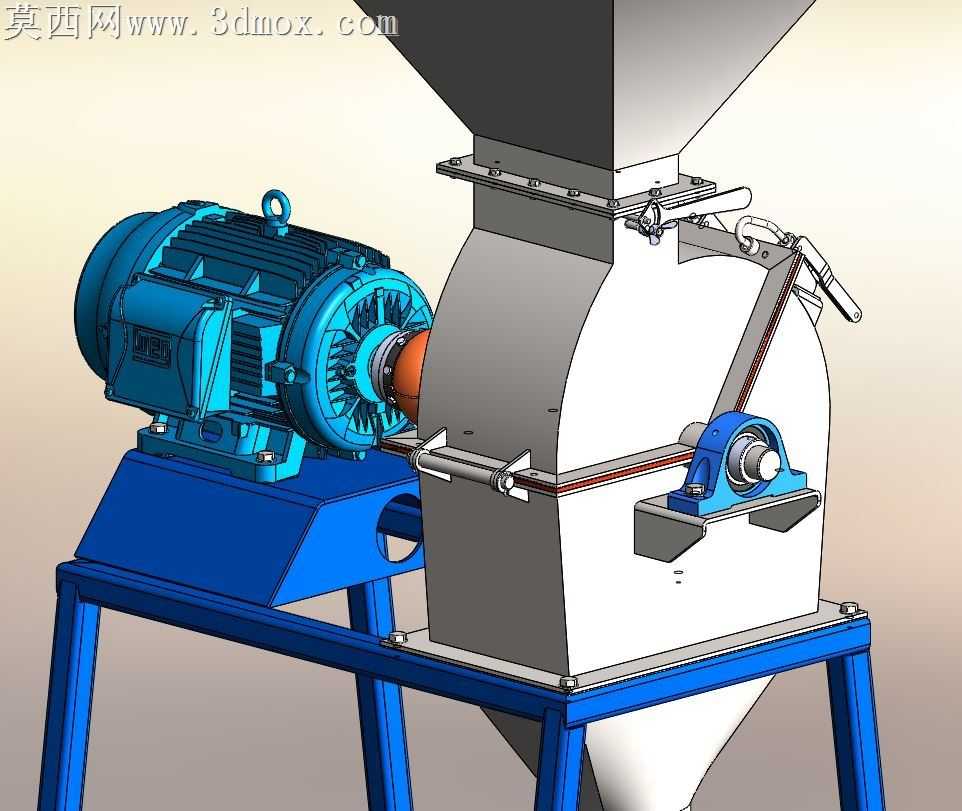

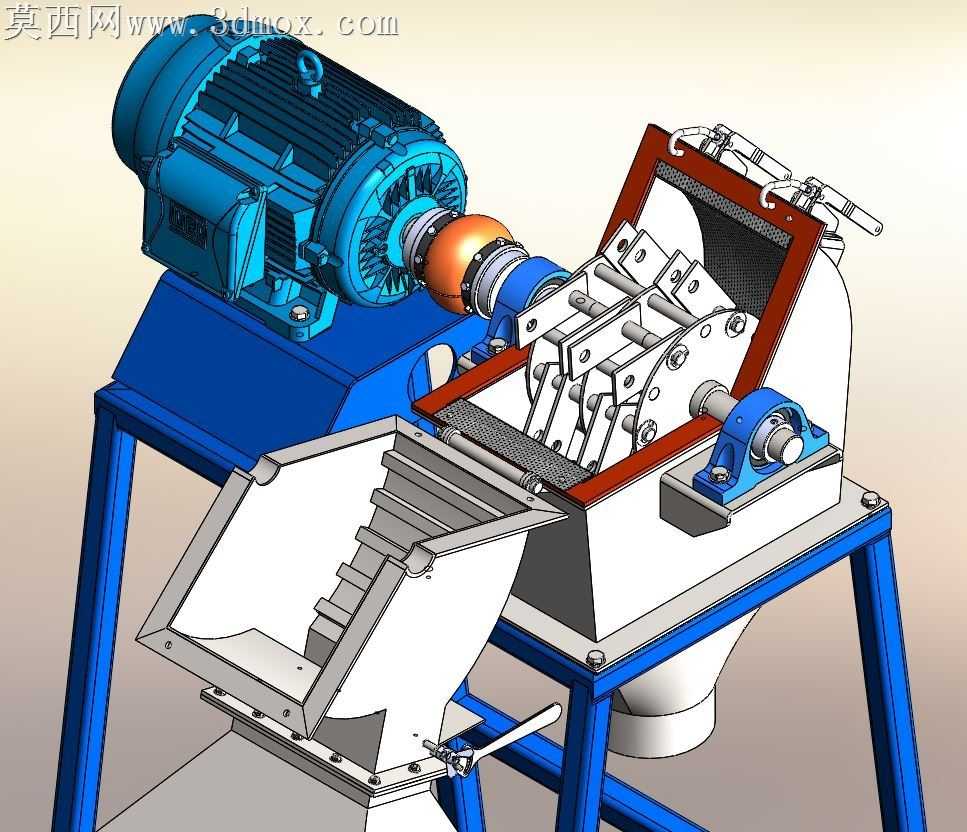

本作品为锤磨机的完整三维设计模型，建模过程严格遵循机械设计规范，先通过基准面定位搭建整体装配骨架，自下而上完成各零部件的参数化建模，再通过同轴、重合、平行等标准配合关系完成总装，同时对活动部件添加了合理的运动限位约束，可直观模拟设备运行时的动作逻辑。模型整体分为进料、粉碎、传动、支撑四大功能模块：顶部为方口渐缩式进料斗，采用钣金折弯工艺的结构设计，斗壁设置合理倾斜角度，可保证待粉碎物料依靠自重顺畅滑入粉碎腔，避免物料卡滞架桥；中部为核心粉碎腔体，腔体外壳做了快开式卡扣结构设计，方便日常检修、更换内部易损锤片，腔体侧面设置调节手柄结构，可适配不同出料粒度的调节需求；传动部分采用卧式电机直连减速结构，电机外壳做了散热筋细节建模，端盖、接线盒等附属结构完整还原，传动连接部位设置防护结构，避免运行过程中杂物卷入造成安全隐患；底部为方管焊接式机架，采用斜撑加强结构设计，四条支腿做了外扩式布局，可有效降低设备运行时的重心，减少振动带来的整机位移，机架横梁位置预留了电机安装调节位，方便后期调整传动带张紧度。材质渲染方面，机架与电机主体采用金属蓝烤漆材质，还原工业设备常用的涂装效果，进料斗与粉碎腔外壳采用磨砂银白金属材质，模拟不锈钢或铸铁喷塑的表面质感，操作手柄、卡扣等小部件采用黑色工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑了设备的实用性与维护便捷性，各零部件的壁厚、安装间隙均参考同类成熟设备的参数设置，既保证结构强度满足粉碎作业的载荷要求，又避免过度设计造成的材料浪费，整体结构紧凑，布局合理，可作为粉碎设备研发、教学演示的参考模型使用。
