厚金属板材切削加工用冲压模具结构

这套模具主要面向厚规格金属板材的裁切成型加工场景，在五金零部件批量生产、金属结构件粗加工工序中承担核心成型作用，区别于薄料冲裁模具，其结构刚性设计直接决定了厚料加工过程中的刃口寿命与裁切断面质量。从实际使用场景来看，这类模具多安装于普通开式压力机的工作台面，适配中小批量金属零件的落料、切边、切口工序，尤其适合厚度在3mm以上的低碳钢、铝合金板材加工，相比激光切割、线切割等单件加工方式，配套压力机使用后单工序加工效率可提升数十倍，且裁切后的断面一致性更好，无需后续大量修边工序即可进入下一成型环节。

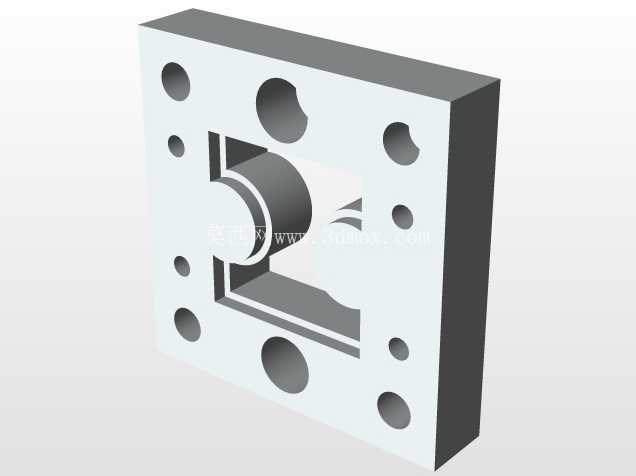

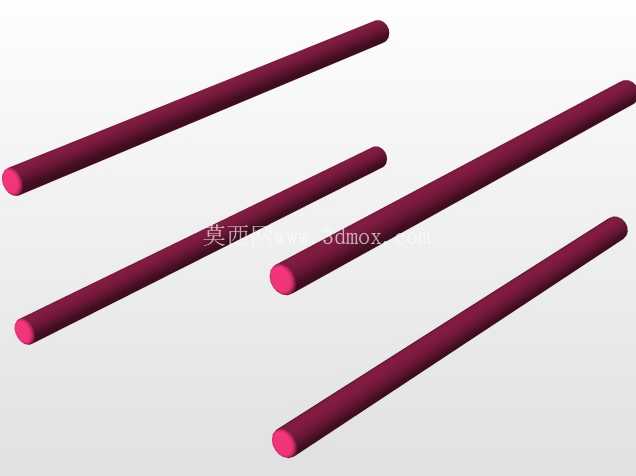

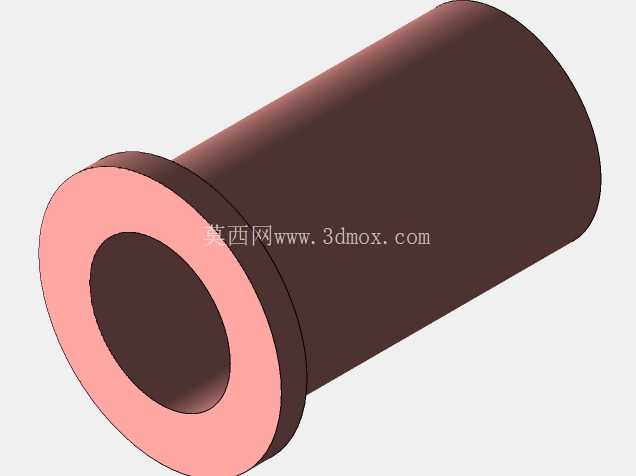

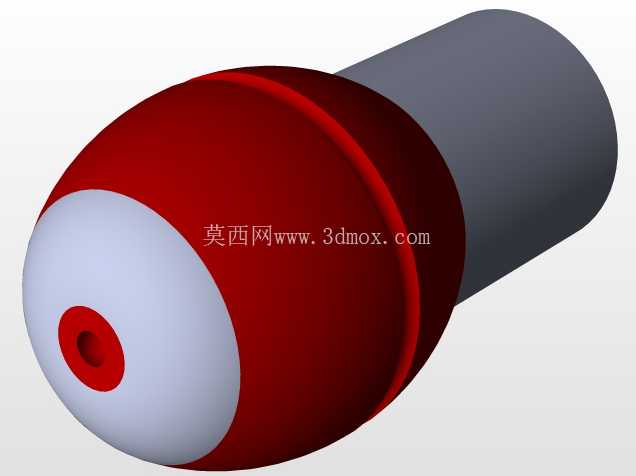

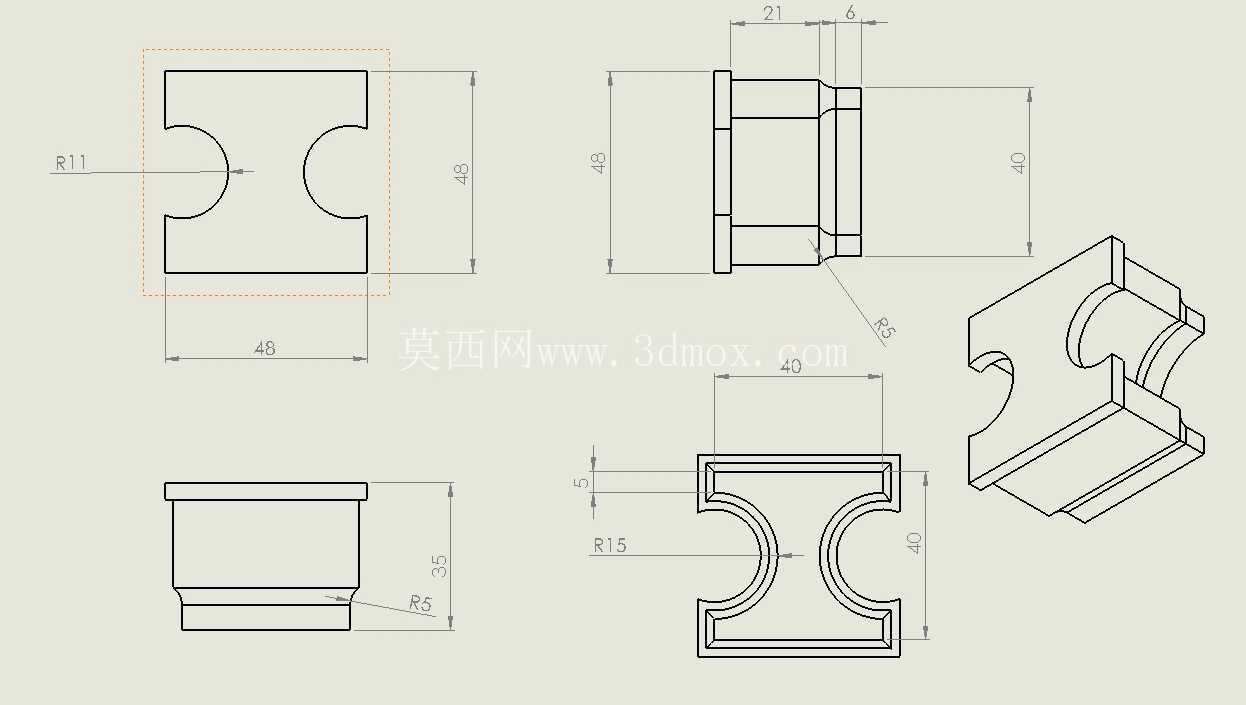

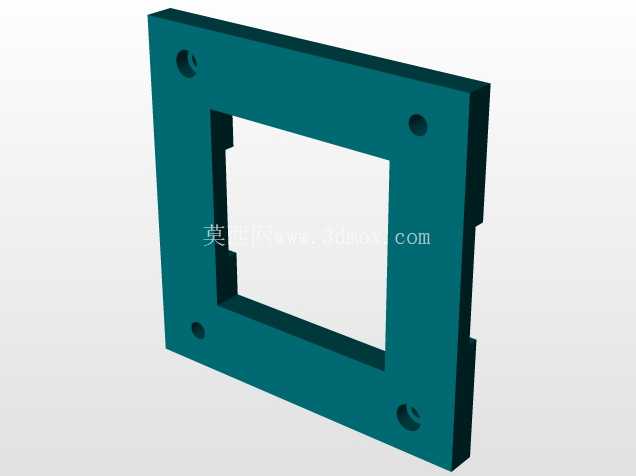

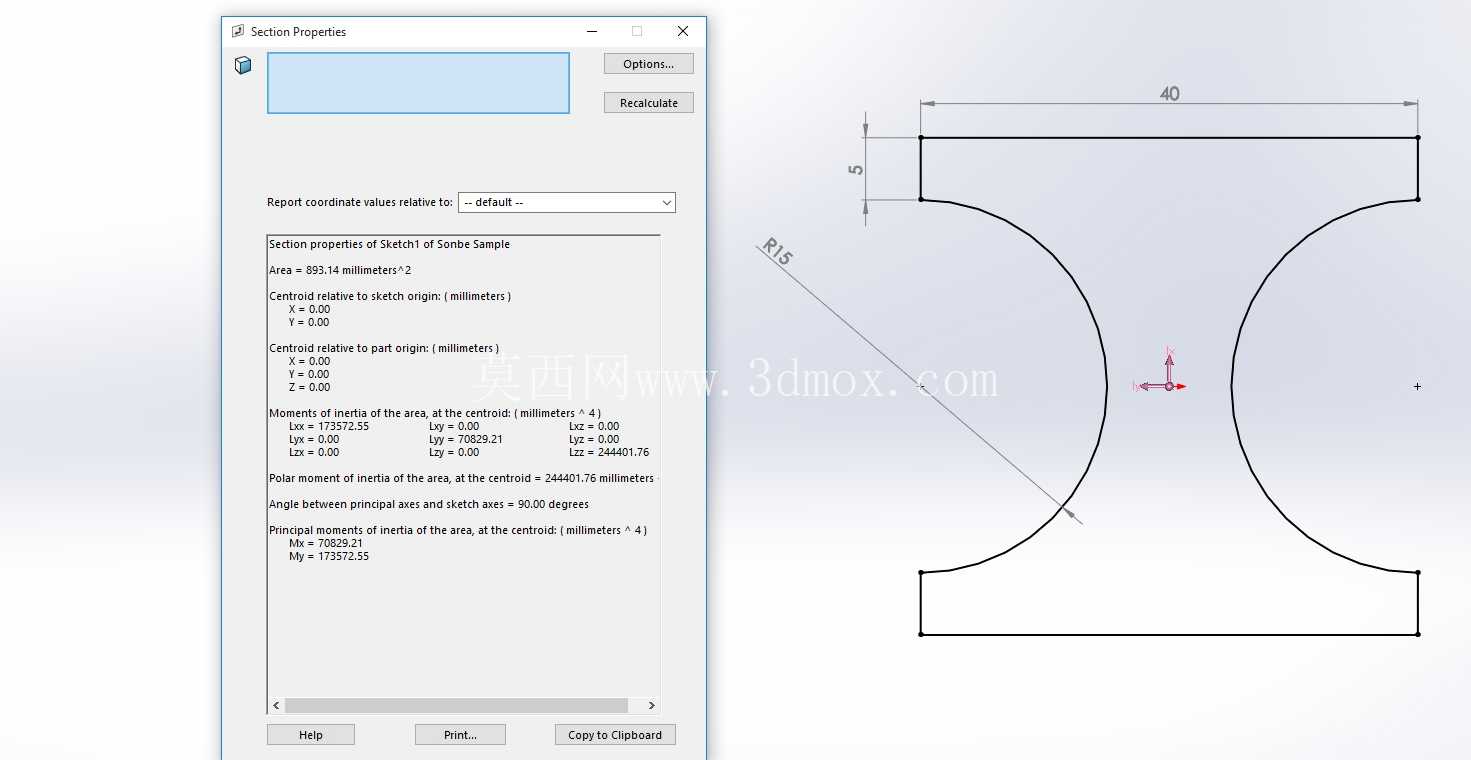

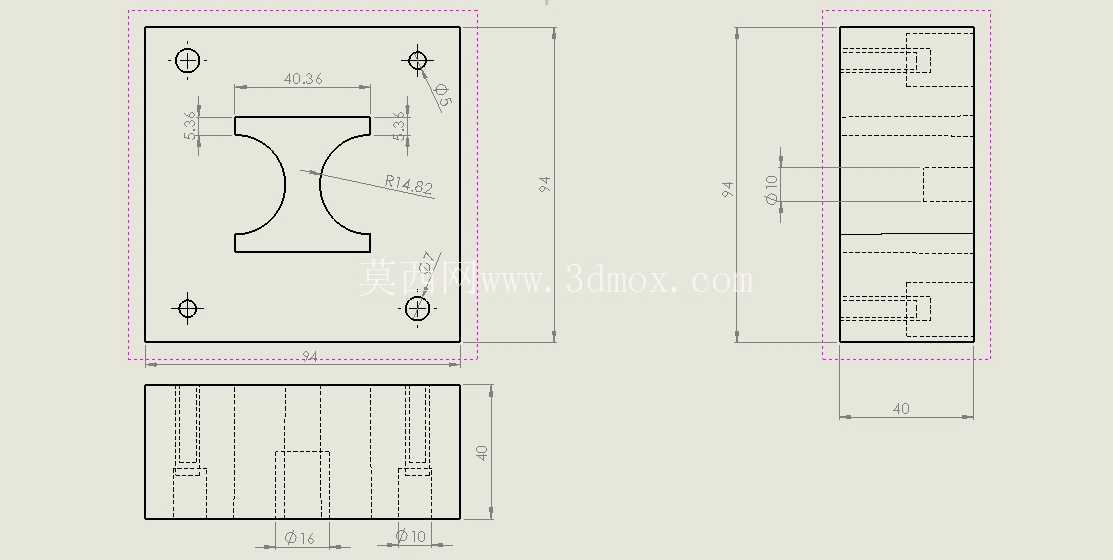

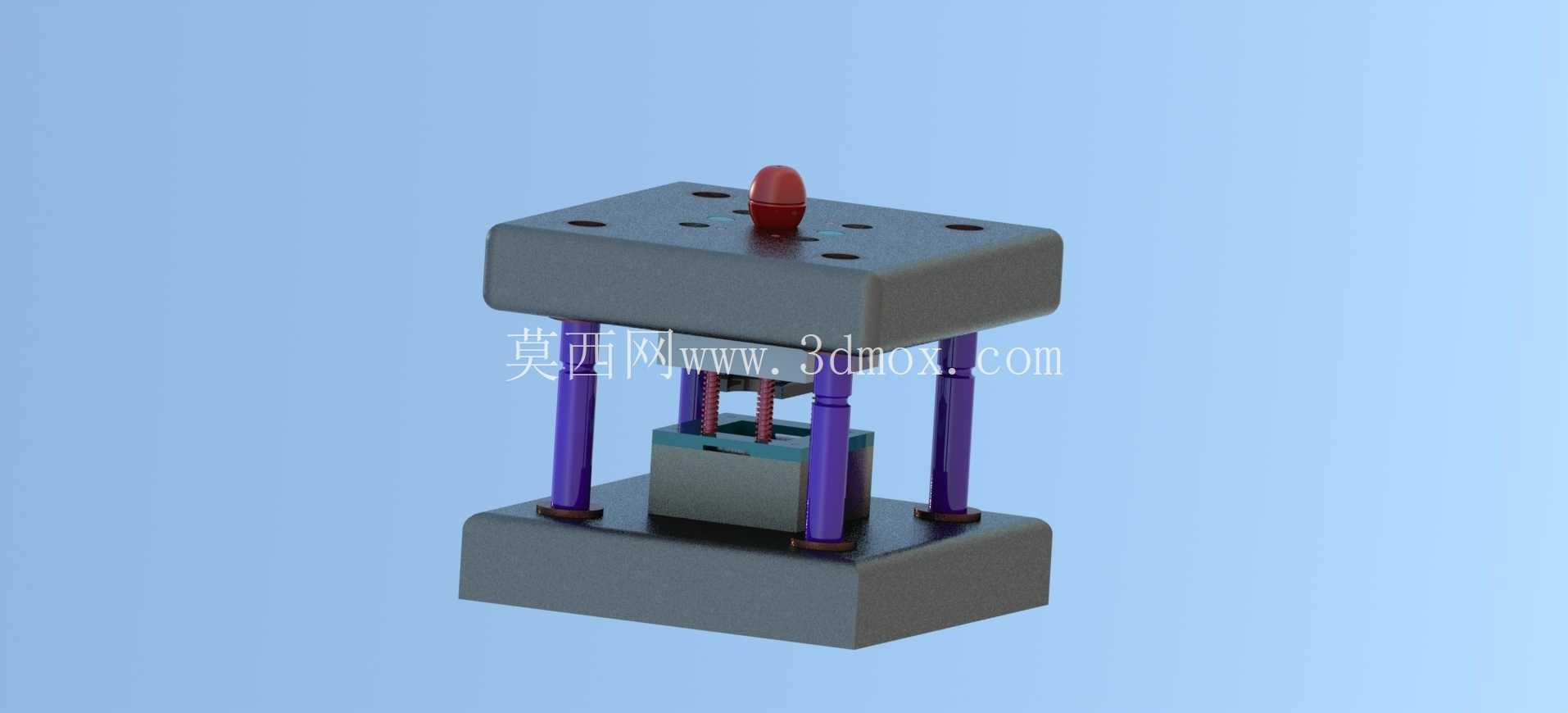

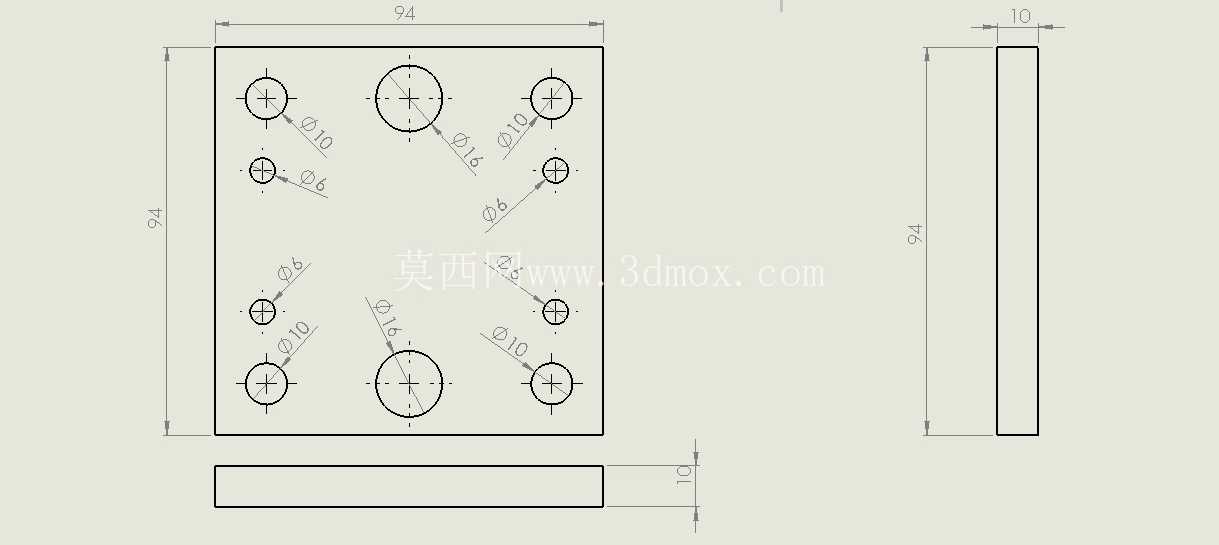

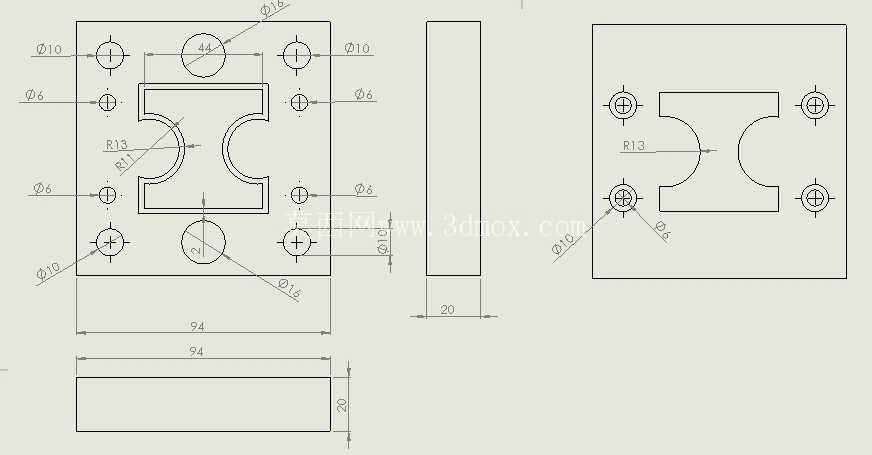

从结构设计思路来看，整套模具采用标准的两板模架结构，上下模座通过四根独立导柱实现合模导向，导柱配套的铜合金导套自带储油槽，可在连续冲压过程中保持长效润滑，避免厚料冲裁时侧向力过大导致导柱拉伤。上模座顶部设置的模柄采用标准圆柱形结构，可直接适配多数普通压力机的滑块安装孔，无需额外加装模柄套即可完成快速装夹，模柄与上模座的连接采用过盈配合加骑缝销定位，可承受厚料冲裁时的瞬时冲击力，避免长期使用后模柄松动偏移。上模部分的裁切凸模采用整体式合金工具钢材质，刃口部分做了1.5mm的斜度设计，冲裁过程中可逐步切入板材，降低瞬时冲裁力，避免厚料冲裁时出现崩刃问题；凸模与上模座之间设置了独立的卸料板，卸料板通过四根矩形弹簧提供卸料力，当冲裁完成上模回程时，卸料板可将箍在凸模上的板材顺利脱出，避免带料问题影响连续送料。下模部分的凹模采用镶块式结构，刃口磨损后可单独更换对应镶块，无需整体更换凹模，大幅降低后期维护成本；凹模周边设置了定位挡块，可根据加工板材的尺寸调整挡块位置，保证每一次送料的定位精度，控制裁切尺寸的公差范围在±0.1mm以内，满足多数通用五金零件的加工精度要求。

从安装边界尺寸来看，整套模架的闭合高度适配160-250吨规格的普通开式压力机，上下模座的安装孔位间距符合标准冲模安装尺寸规范，无需对压力机工作台进行额外改造即可完成装夹；模架整体的长宽尺寸控制在400mm×350mm范围内，占用工作台面空间较小，可适配多数中小型加工车间的设备排布，不会与压力机周边的送料架、接料槽产生干涉。导柱的行程设计预留了20mm的安全余量，合模过程中导柱先进入导套完成导向后，凸模才会接触板材，避免因送料位置偏移导致凸模与凹模发生撞刀事故。在实际使用过程中，这套模具可配合手动送料、自动送料机两种送料方式，手动送料时单次冲程可完成单一件的裁切，配合自动送料机时可实现连续冲压，生产节拍最高可达每分钟30次，适合批量较大的标准金属垫片、金属结构连接板、五金支架类零件的裁切加工。

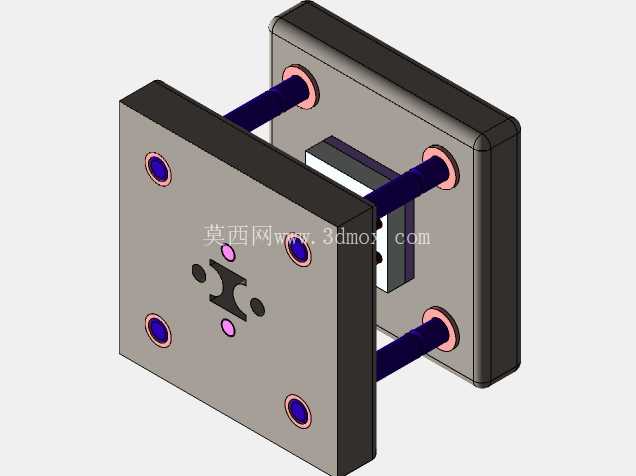

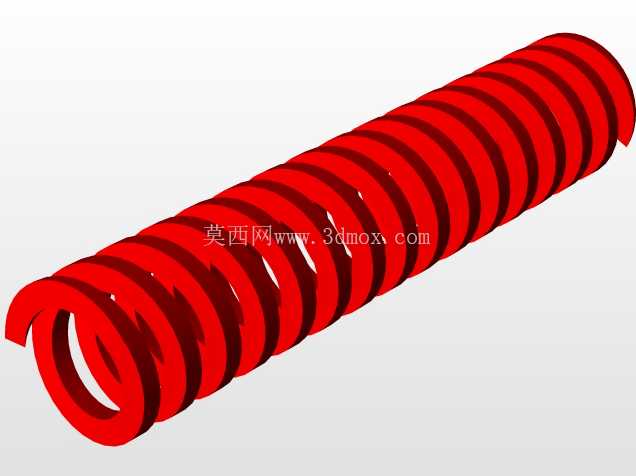

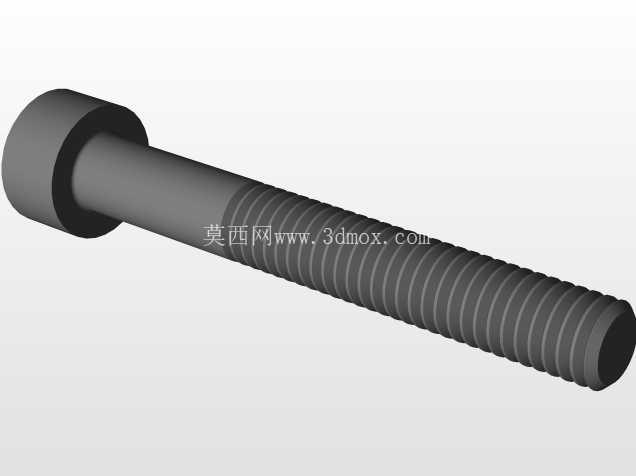

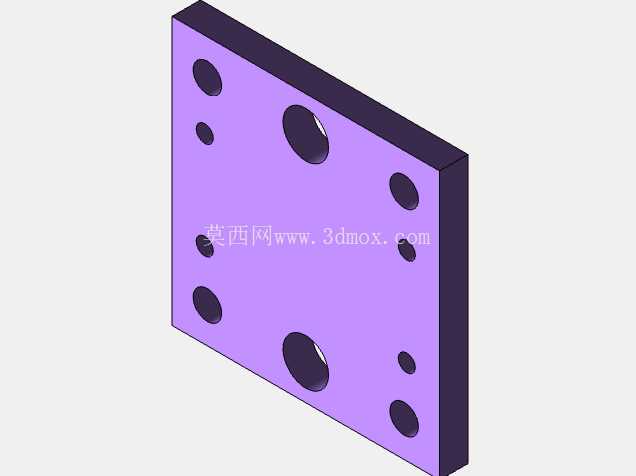

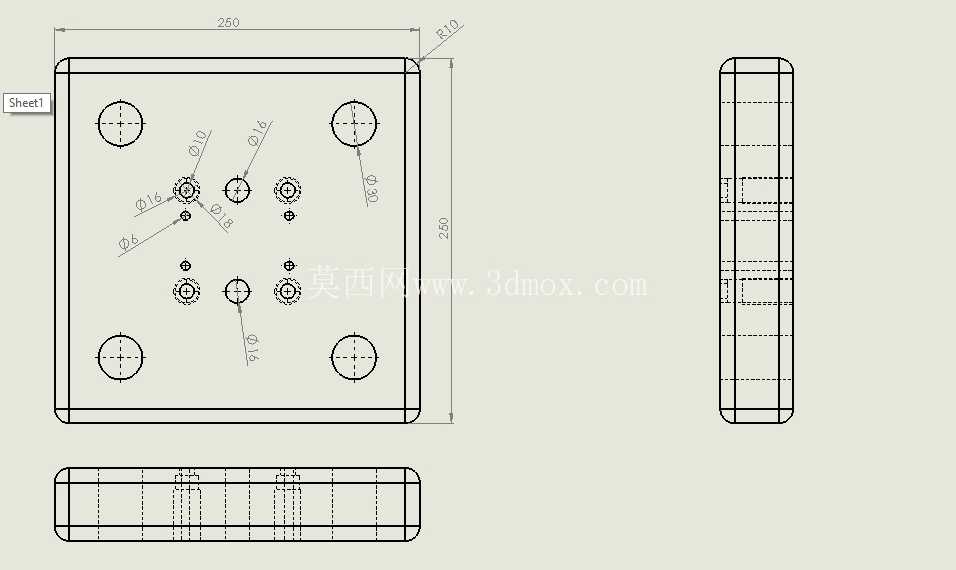

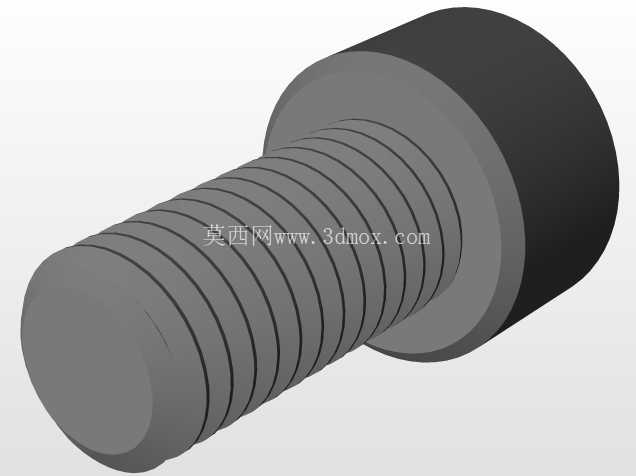

结构细节上，上下模座均采用45号钢调质处理，硬度控制在HB220-250之间，既保证足够的结构刚性承受冲裁冲击力，又具备一定的韧性避免长期受冲击出现开裂问题；所有连接螺丝均采用12.9级高强度内六角螺丝，螺丝的旋入深度达到螺丝直径的1.5倍以上，保证连接强度，避免冲裁过程中螺丝松动导致模具零件移位。凸模与凹模的刃口间隙根据加工板材厚度设置为板材厚度的10%，针对厚金属板材的冲裁特性，间隙均匀性控制在0.02mm以内，可保证裁切断面的光亮带占比达到板材厚度的三分之一以上，减少断面毛刺高度，降低后续去毛刺工序的工作量。模具的卸料弹簧采用矩形截面的强力弹簧，相比普通圆线弹簧，其承载能力更高，压缩行程更大，可适应不同厚度板材的卸料需求，弹簧的预压缩量设置为总压缩量的20%，既保证足够的初始卸料力，又避免弹簧长期处于极限压缩状态导致疲劳失效。
