集成式水表管路组件剖面结构设计

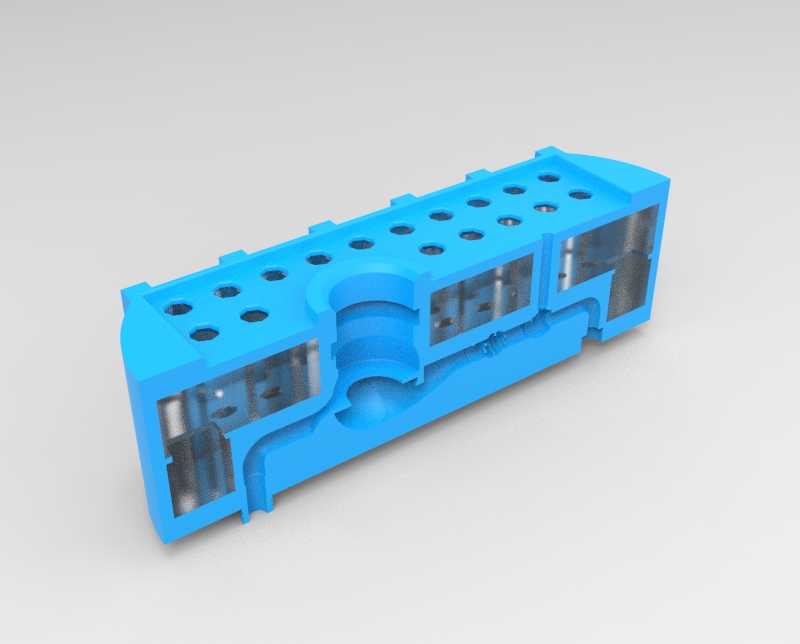

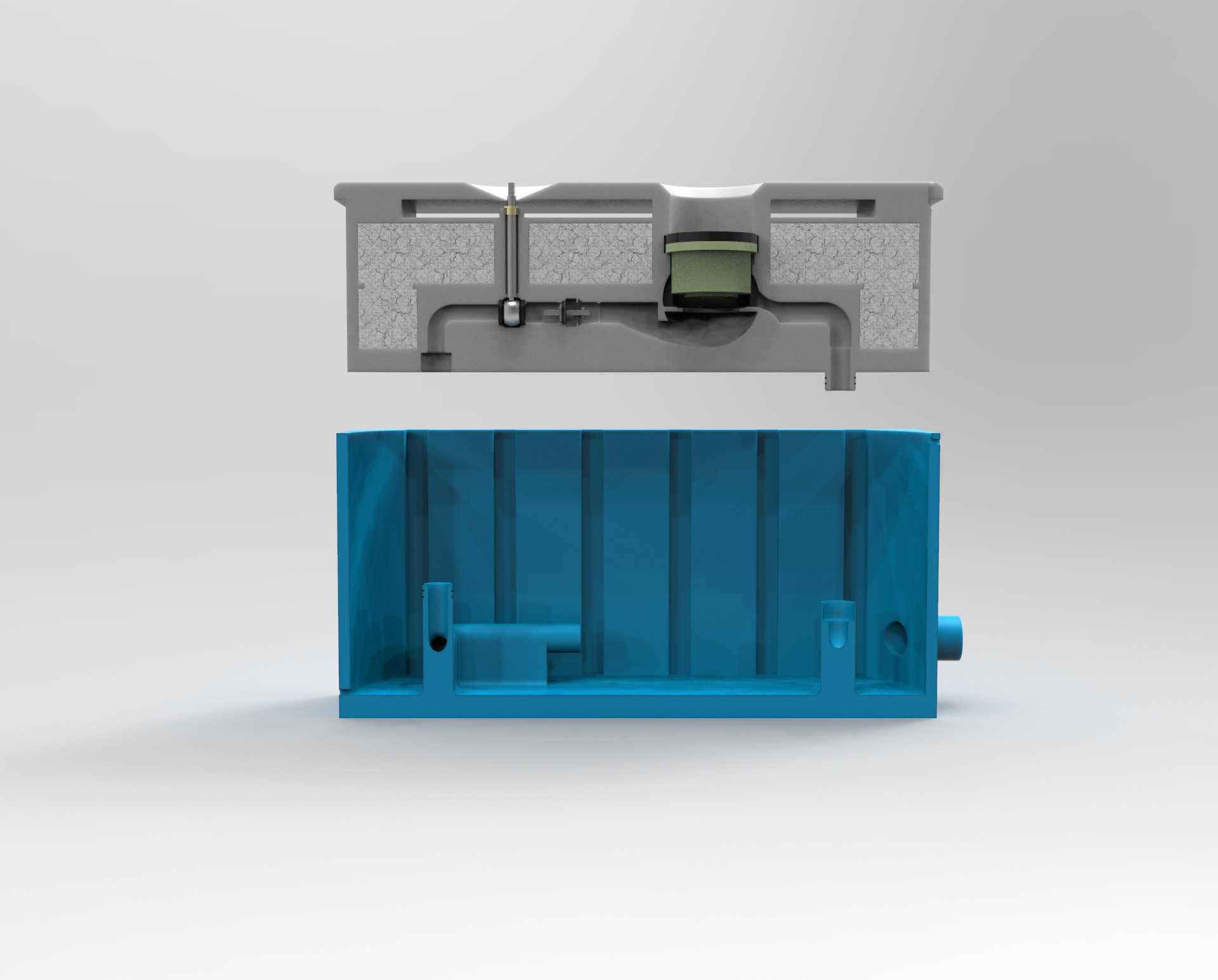

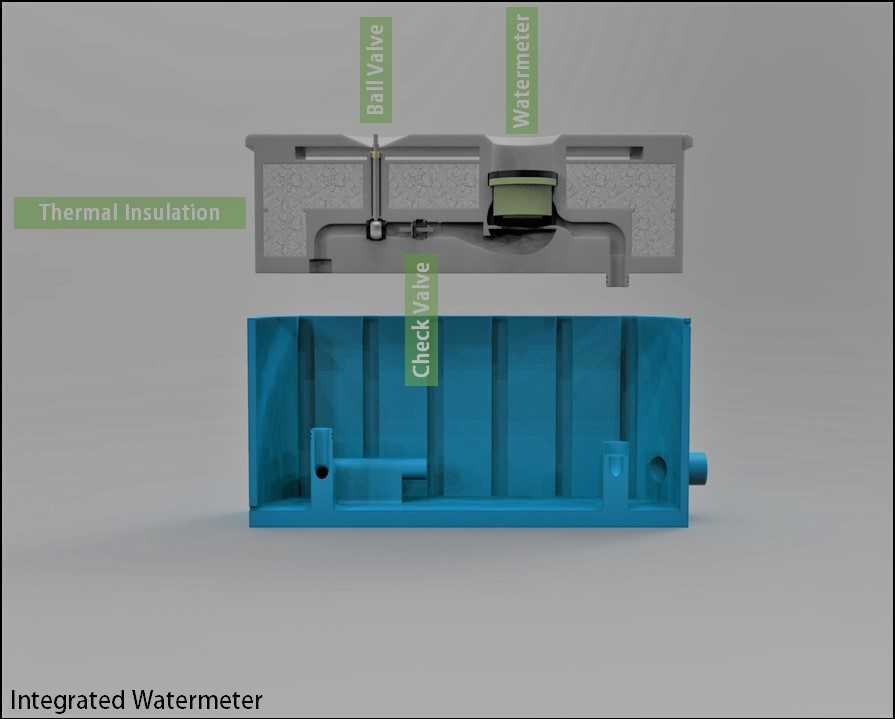

这套集成式管路组件的设计初衷，是解决民用供水、分户计量场景下，传统水表安装分散、占用管井空间大、接口渗漏点多的痛点，在住宅给水立管井、农村集中供水入户端、商业建筑分户计量支管段都有明确的适配场景。从剖面结构能看到，整个组件把计量表体、1/2英寸通径球阀、同通径止回阀、密封结构、隔热填充层做了一体化整合，不需要现场额外拼接多个阀件和表具，能把安装作业的接口数量从传统分散安装的6个以上压缩到2个，也就是进水端和出水端两个对接接口，大幅降低现场施工的密封操作难度，也减少了后期运维的渗漏隐患点。

设计阶段首先要考虑的是通径匹配，所有过流部件的通流截面都严格对齐1/2英寸管路的通径要求，球阀的阀芯通孔、止回阀的阀瓣开启行程、水表的计量腔流道都做了顺滑过渡处理，避免局部流道突变造成的压损过大，实际测算下来整个组件的全开压损比同规格分散安装的阀表组合低12%左右，能减少供水系统的动力损耗。止回阀的结构采用了升降式软密封设计，安装在水表的出水侧，主要作用是防止管网停水时管道内的水倒流，一方面避免水表倒转造成计量失准，另一方面也能防止下游支管的存水倒流污染上游供水管网，阀瓣的导向结构做了加长处理，避免小流量工况下阀瓣抖动产生异响和磨损。

球阀部分作为组件的主控截断阀，采用了全通径的浮动球结构，阀杆的密封采用了双O形圈的设计，比传统单O形圈密封的耐受压力波动能力更强，在1.6MPa的公称压力下，反复启闭1万次以上不会出现阀杆渗漏问题，手柄的操作角度做了限位设计，90度旋转即可实现全开全关，操作力矩控制在5N·m以内，不需要借助额外工具就能手动操作，方便后期运维人员快速断水检修。

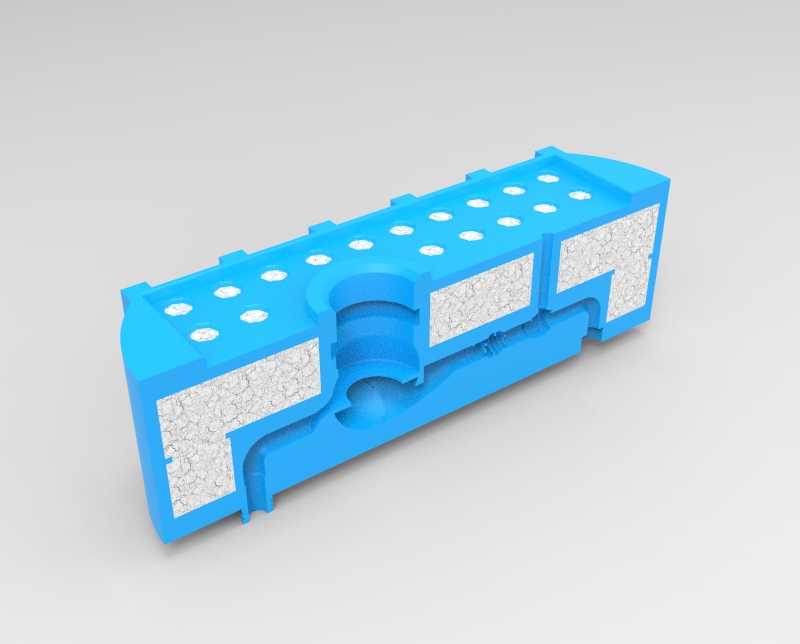

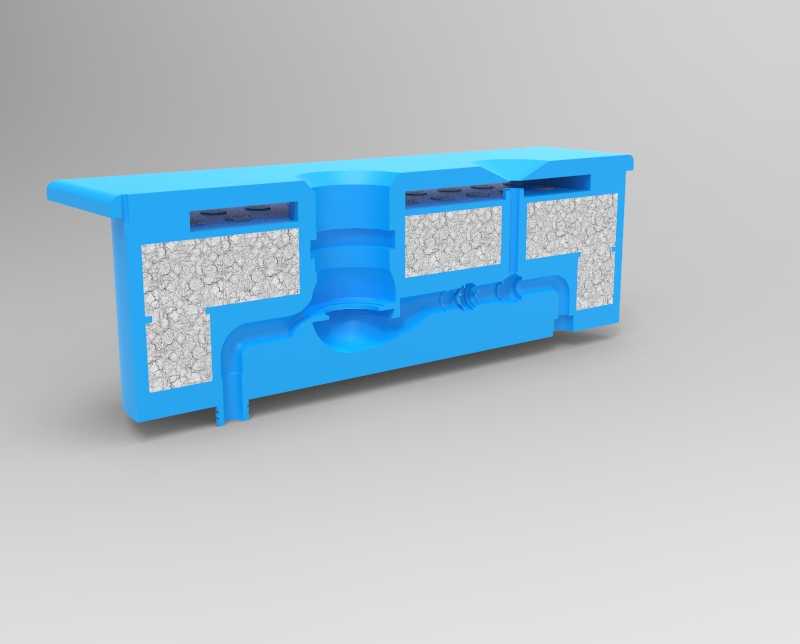

隔热层采用了闭孔泡沫材料填充在表体和外壳之间的空腔里，这个设计主要针对北方非采暖区域的管井防冻需求，闭孔结构的泡沫吸水率极低，即使管井内有凝露也不会吸水降低隔热性能，填充厚度经过热传导计算，在零下5摄氏度的环境温度下，组件内部存水的结冰时间能延长到48小时以上，给运维人员留出足够的防冻处置时间，避免水表冻裂造成漏水损失。

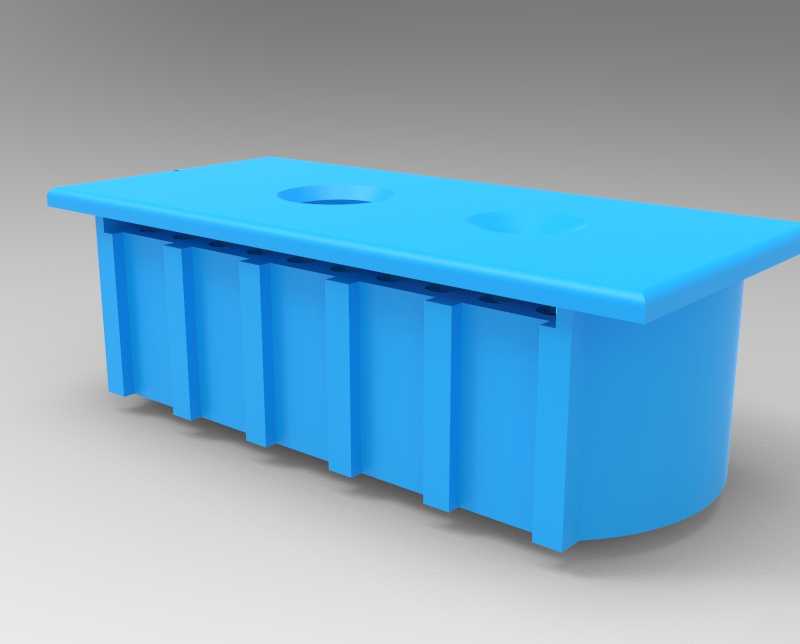

密封结构上，所有部件的静密封都采用了标准规格的O形圈，没有定制异形密封件，后期运维更换密封件的时候不需要找厂家定制配件，市面上通用的同规格丁腈橡胶O形圈就能直接替换，降低后期运维的配件成本。整个组件的安装边界尺寸经过优化，总长度控制在185mm以内，宽度方向最大尺寸78mm，高度方向包含表盖的总高度112mm，比传统分散安装的阀表组合节省至少40%的轴向安装空间，适配现在住宅管井空间越来越紧凑的设计趋势，安装接口采用标准的G1/2管螺纹，和现有市面上的主流入户支管规格完全兼容，不需要额外做变径接头就能直接替换原有管路的表阀组件。

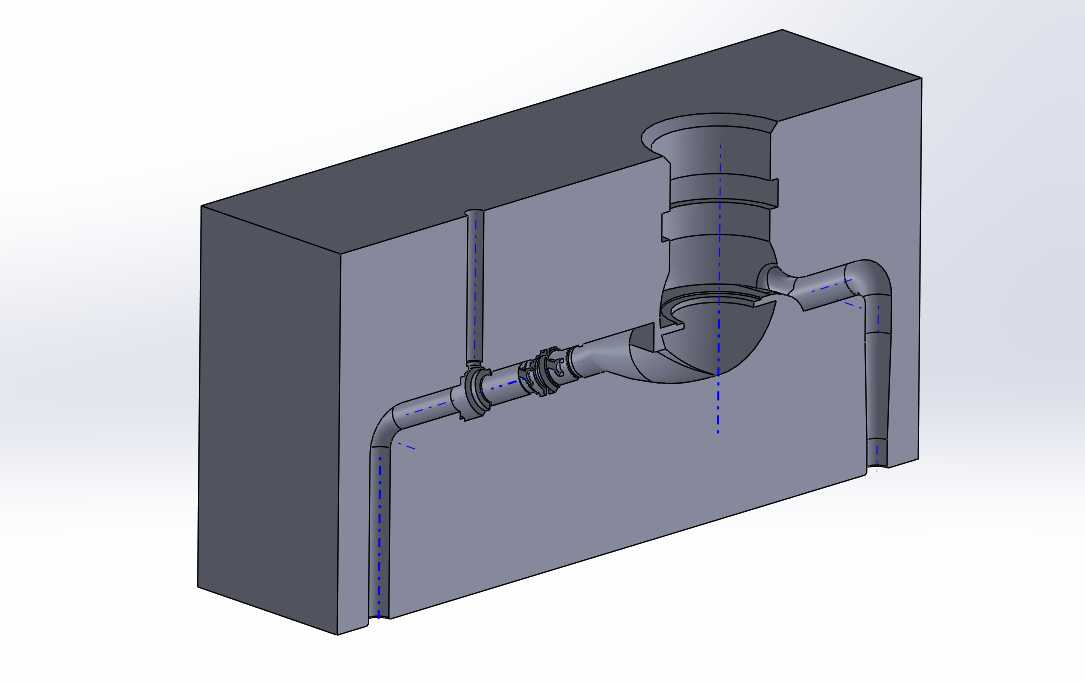

从结构建模的细节来看，所有零件的配合公差都按照机械设计的标准公差选取，塑料外壳和内部金属过流部件的配合采用了间隙配合加定位筋的设计，既方便生产时候的装配，也能避免温度变化的时候不同材料热胀冷缩率不一致造成的部件挤压损坏，内部流道的所有转角都做了R2以上的圆角过渡，避免流道内的应力集中，也能减少水流的紊流噪声，在夜间小流量用水的时候不会产生明显的水流异响，满足住宅建筑的噪声控制要求。
