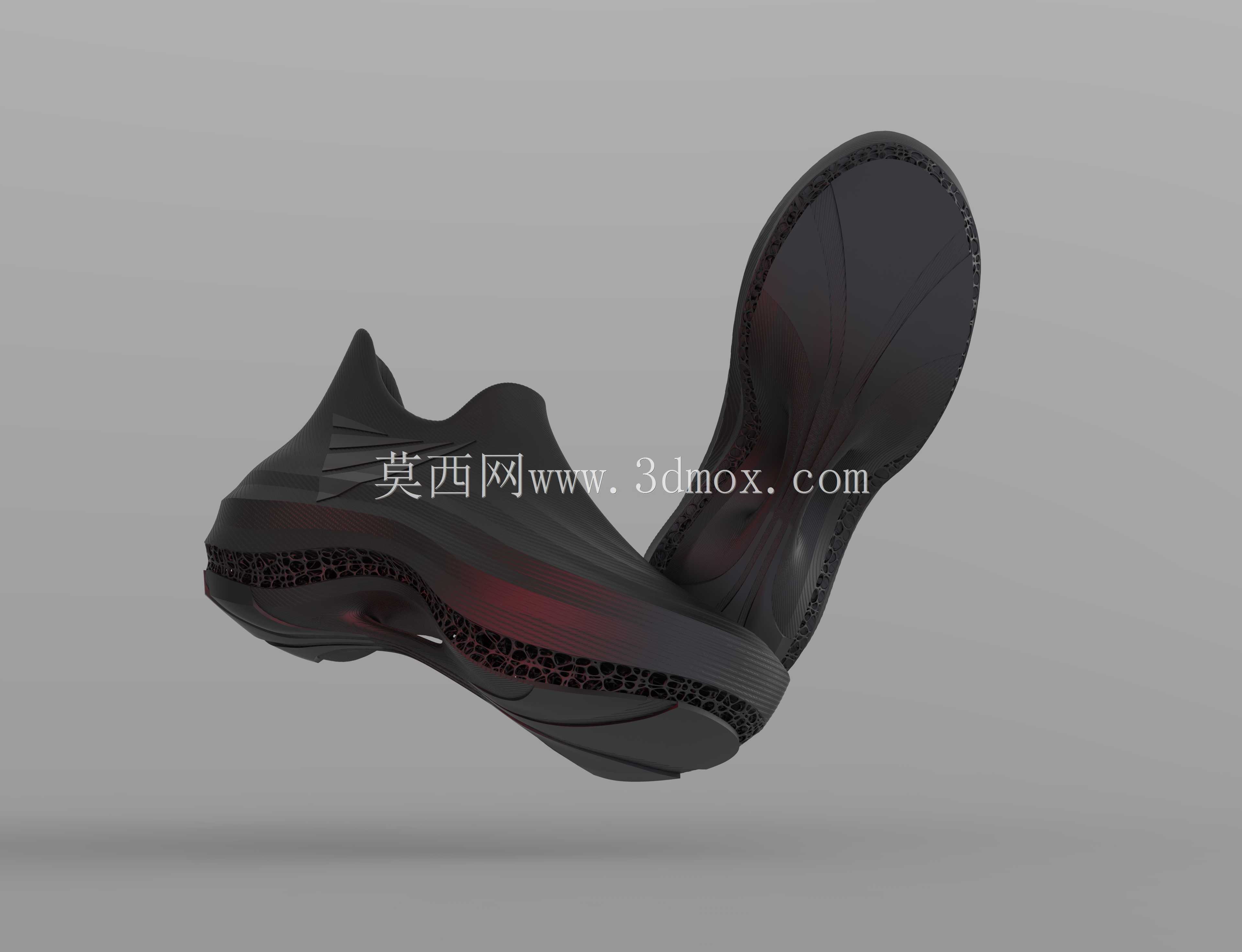

晶格中底一体化流线运动鞋概念设计

　　这套鞋履三维结构方案面向增材制造场景展开，核心是把传统运动鞋分散的中底支撑、外底抓地、鞋身包覆三个功能层级，用连续晶格拓扑逻辑整合为单一可打印构件，适配工业级光固化、选区激光烧结等高分子3D打印设备的成型工艺，无需后续多部件胶合、车缝组装，一次成型即可完成整鞋主体结构加工。

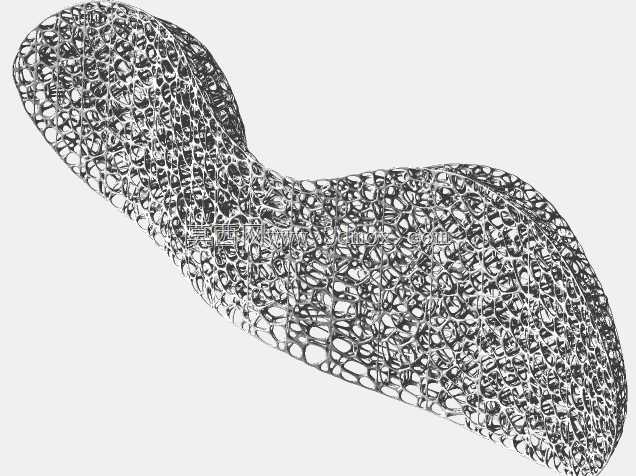

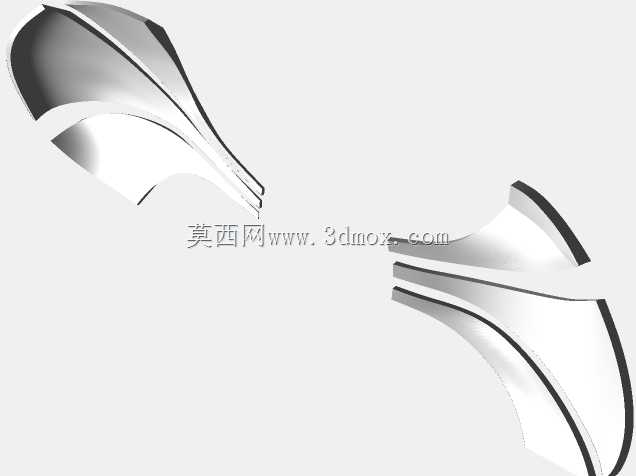

　　从实际使用场景来看，该结构既可以作为长距离慢跑鞋的中底支撑核心，也可拓展为日常休闲潮鞋的整鞋打印方案，晶格单元的疏密分布完全跟随足底受力图谱排布：足跟落地冲击区域采用大孔径高回弹晶格，通过单元杆件的可控屈曲吸收垂直冲击力，避免传统发泡中底长期使用后材料塌陷、回弹衰减的问题；足弓支撑区域加密晶格杆件密度，提升纵向支撑刚度，匹配足弓自然弧度，分散行走过程中足弓部位的张拉载荷；前掌蹬伸区域采用渐变薄壁晶格，降低结构刚度，保留前掌弯折所需的活动余量，适配跑步蹬地、日常行走时前掌的反复弯折形变需求。外底边缘的晶格单元直接外露成型，单元间隙自然形成防滑沟槽，无需额外粘贴橡胶外底即可在干燥铺装路面提供足够抓附力，若需应对湿滑路面场景，也可在晶格外底表面二次复合薄型耐磨橡胶片，安装边界完全预留了1.2mm的贴合余量。

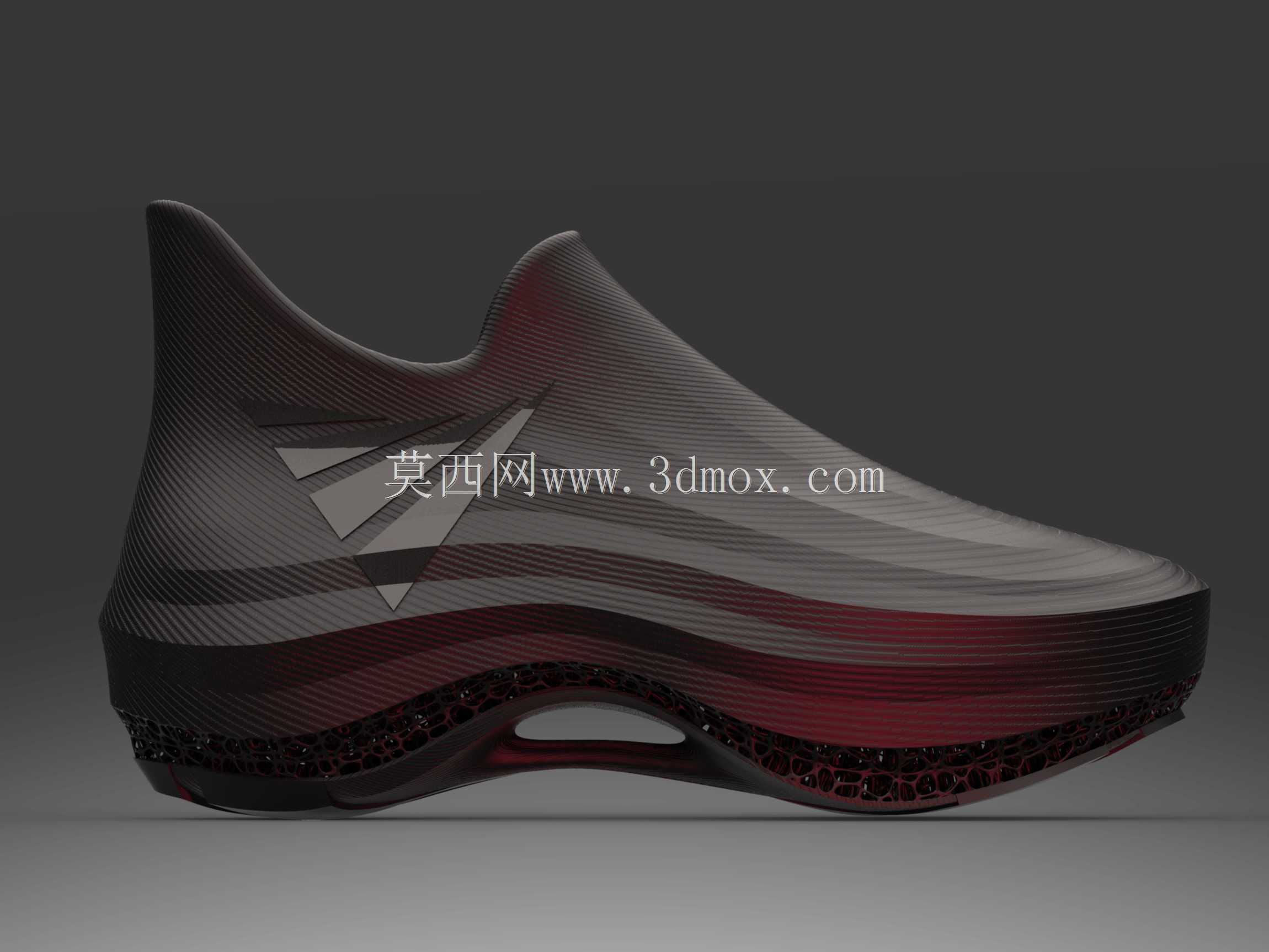

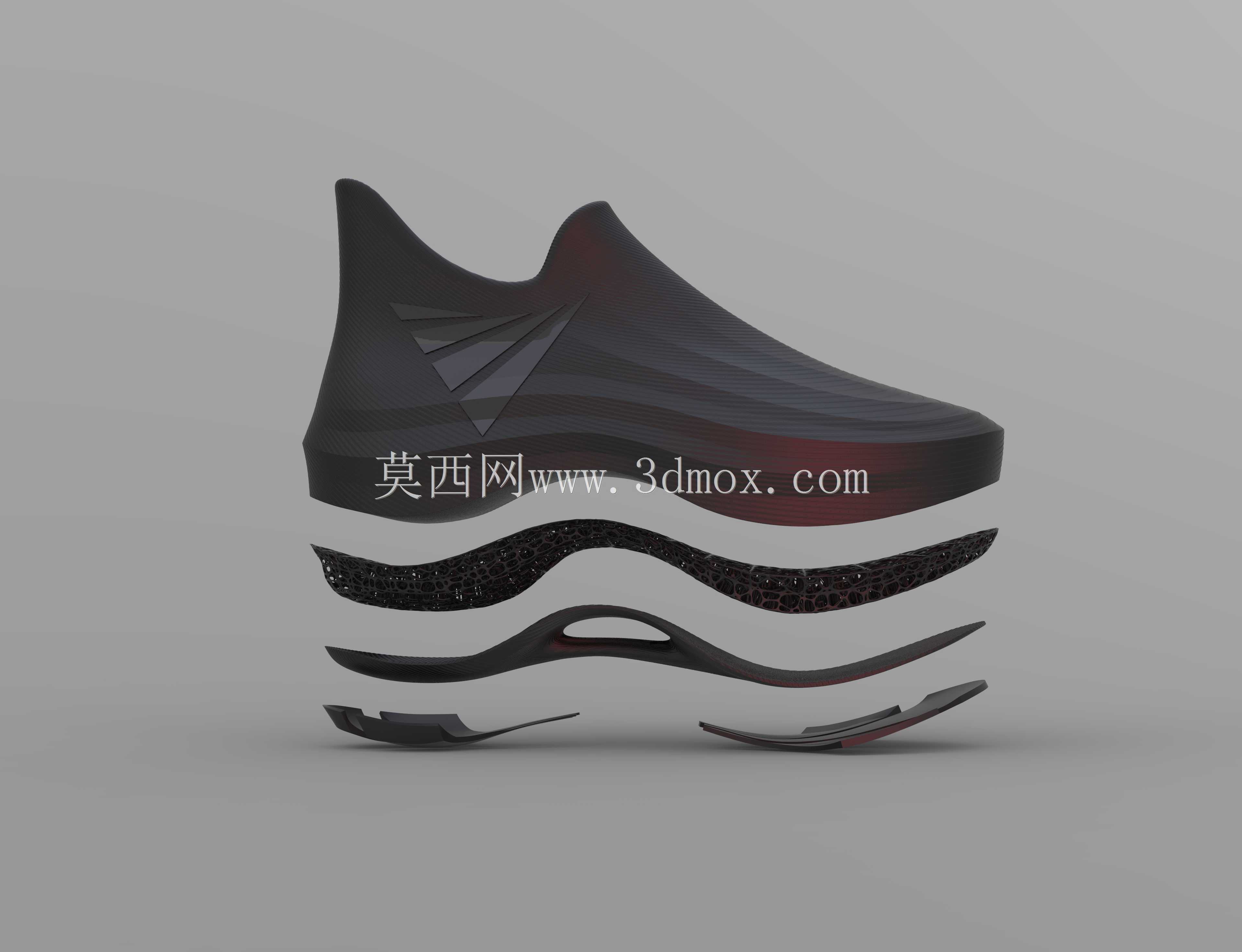

　　设计思路上打破了常规鞋款“鞋面-中底-外底”分层建模的固有逻辑，鞋身部分从鞋底晶格结构自然向上延伸，通过连续变截面曲面过渡为全包覆鞋帮，鞋帮表面的渐变波纹纹理并非后期附加的外观特征，而是顺着晶格杆件的延伸方向自然生成的加强筋纹理：纹理走向完全贴合足部弯折时的材料应力路径，既可以提升薄型鞋帮面的抗拉伸强度，避免行走过程中鞋面被足部撑开变形，也能通过纹理的疏密变化调整鞋帮不同区域的贴合刚度——脚踝入口区域纹理稀疏，保留足够的撑开弹性，方便足部穿入；足背两侧纹理加密，提升侧向支撑能力，避免运动过程中鞋身侧向晃荡；鞋头区域纹理沿圆周方向环绕排布，形成隐形防撞加强圈，抵御日常行走时脚尖磕碰硬物的冲击。鞋身侧面的三角标识区域做了局部实体填充，既可以作为品牌标识的安装基准面，也能作为后续加装反光条、装饰片的贴合平面，无需在曲面上额外做定位结构。

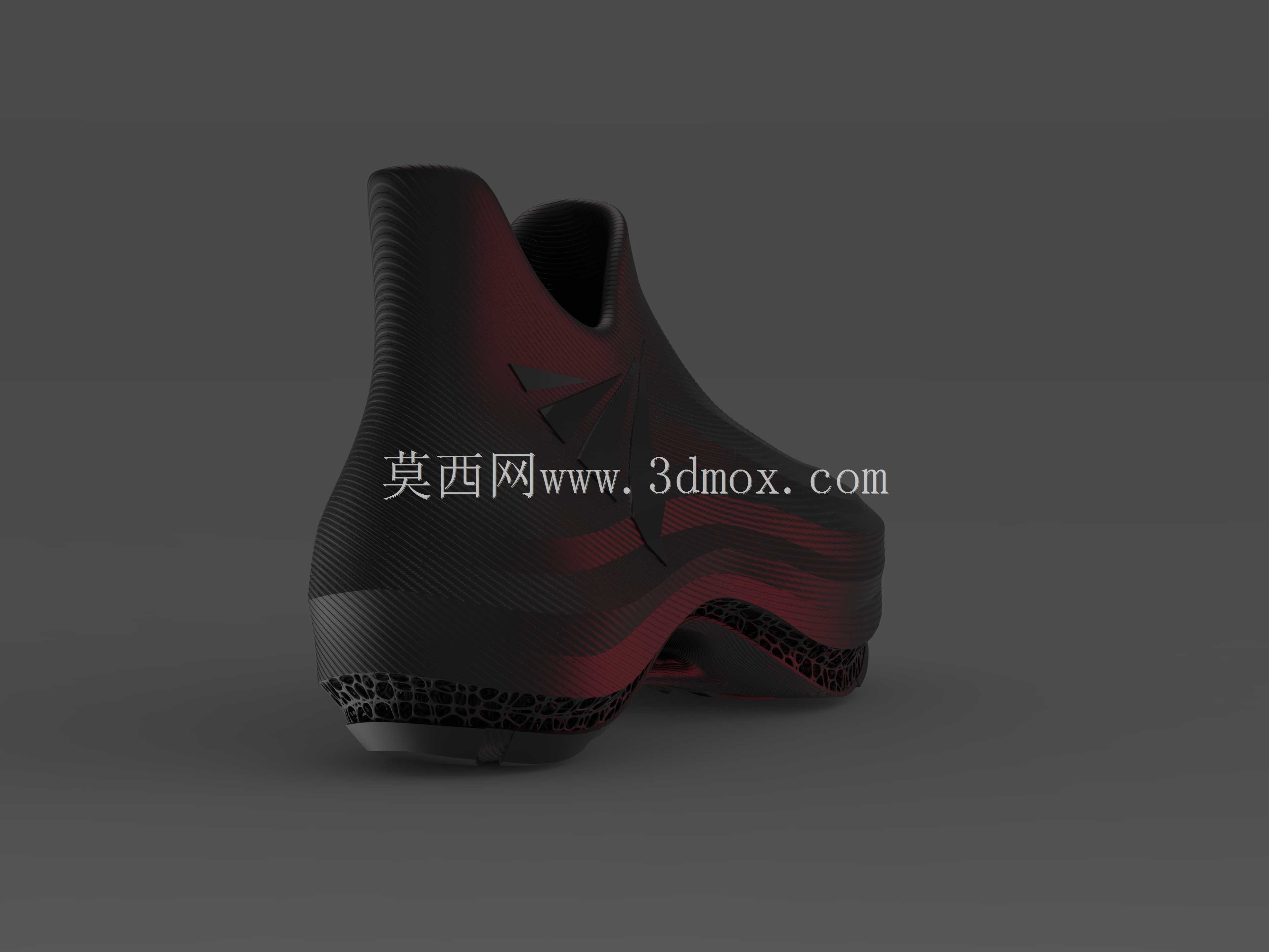

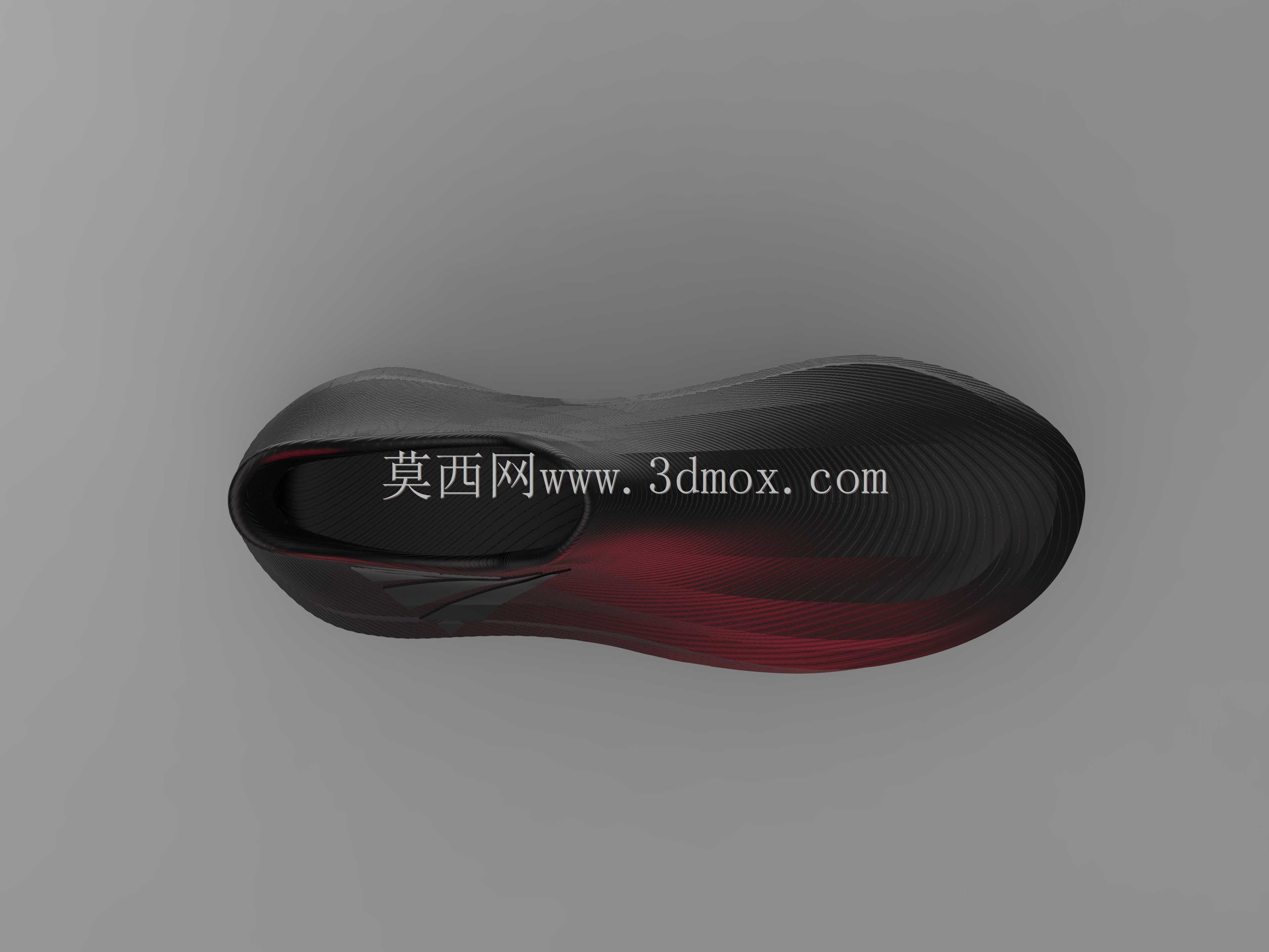

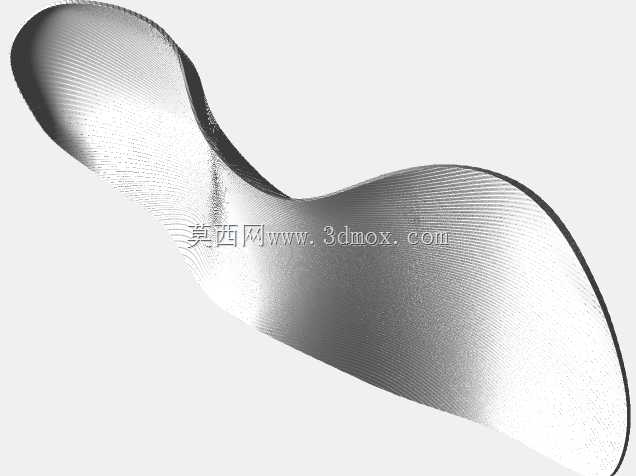

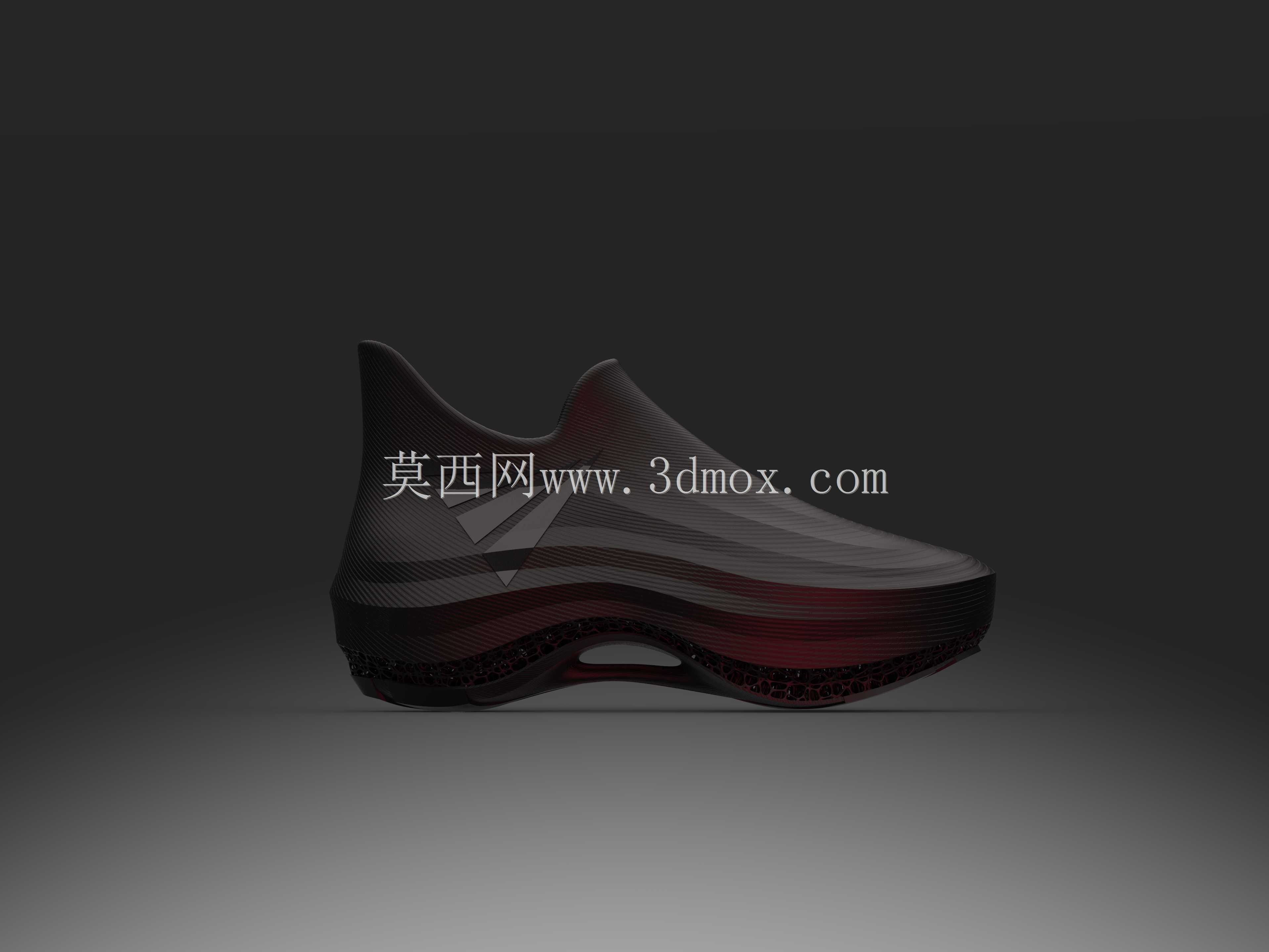

　　外形与安装边界层面，整鞋模型按照成年男性标准42码鞋楦基准构建，总长度控制在270mm，鞋底最大宽度102mm，后跟总高度38mm，前掌厚度18mm，前后掌落差20mm，符合主流慢跑鞋的跟差设计区间。鞋底中部开设了横向镂空窗口，一方面减少打印过程中的材料消耗，降低整鞋整体重量，另一方面可以直观展示内部晶格的支撑结构，强化概念设计的科技观感；镂空窗口的边缘全部做了R3以上的圆角过渡，避免3D打印过程中出现应力集中导致的层间开裂，也防止日常使用时缺口处勾扯异物。鞋腔内表面完全跟随标准鞋楦曲面构建，预留了3mm的鞋垫安装余量，用户可以根据自身足型搭配普通 Ortholite 鞋垫或者定制矫形鞋垫，鞋垫放置平面做了局部晶格压平处理，保证鞋垫铺设后不会出现滑动、翘边。鞋帮领口位置做了外翻卷边结构，厚度从鞋身的2.5mm渐变增加到领口处的6mm，无需额外填充泡棉即可获得柔软的脚踝贴合触感，避免穿脱过程中领口边缘磨脚。整个模型所有曲面均保持G2连续过渡，没有尖锐棱角、悬空大于45度的无支撑结构，打印时仅需在鞋底 build plate 接触面添加少量支撑，拆除后无需大量打磨后处理即可直接使用，晶格单元的最小杆件直径控制在1.2mm，兼顾打印成型成功率和结构弹性需求，不会出现杆件过细打印断裂、或者杆件过粗导致鞋底刚度过大失去缓震效果的问题。
