立式三滚轮便携式带锯结构设计方案

这套带锯结构的设计初衷，是解决户外抢修、小型加工点位缺乏固定锯切设备时，中型金属型材、铸件浇冒口的现场切割需求，区别于车间内固定安装的大型立式带锯，整体结构做了轻量化适配，不需要做预埋地脚固定，可直接放置在平整的硬质地面上使用，也可通过底部安装板的预留孔位临时固定在移动作业台架上，适配流动加工、野外管线维护、小型铸件现场修整这类没有固定加工工位的场景。

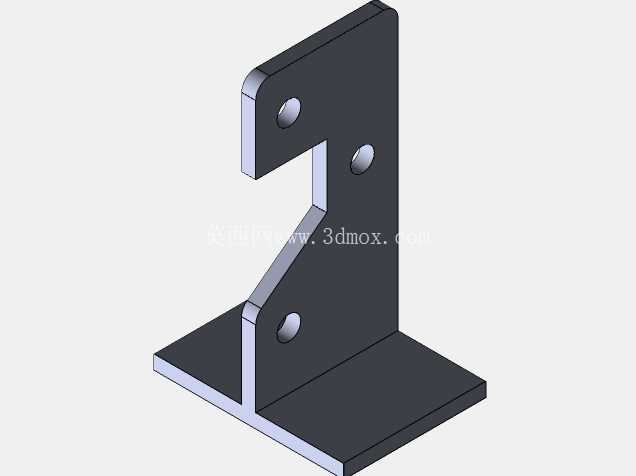

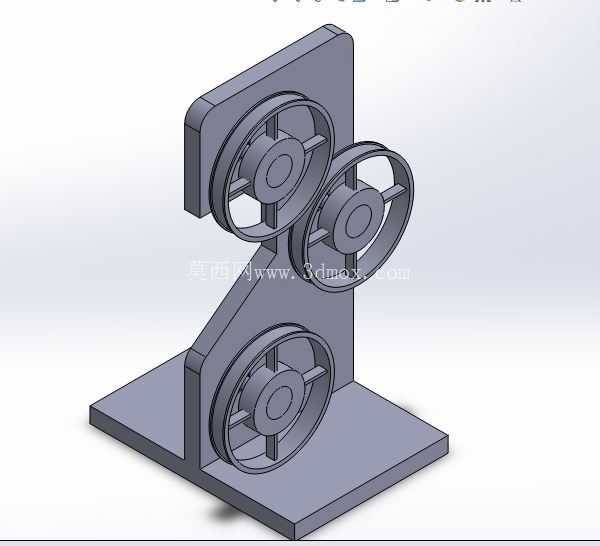

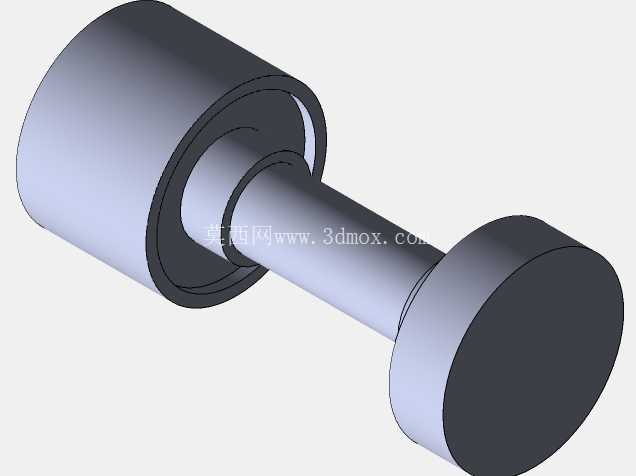

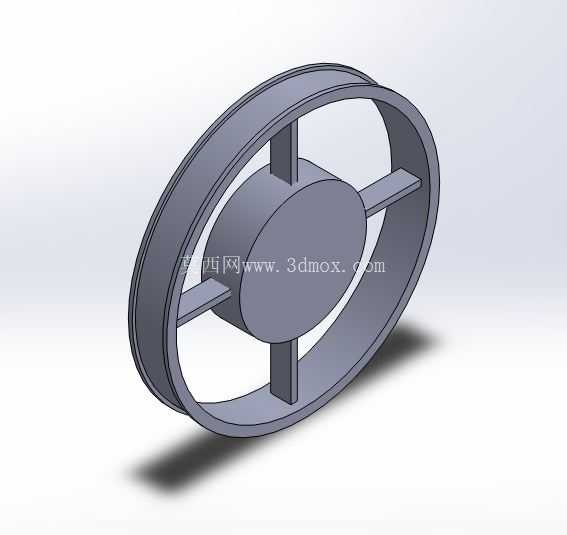

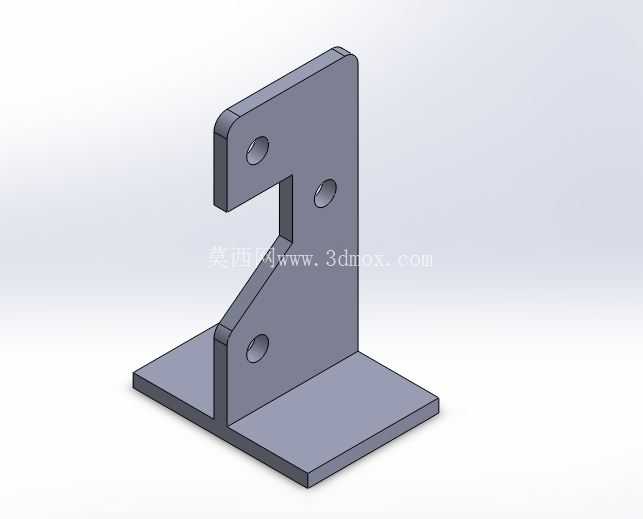

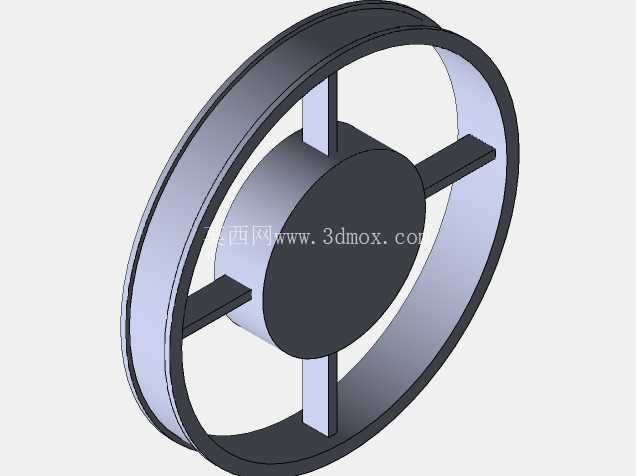

从结构布局来看，整体采用L型立式焊接机架作为承载主体，底部为方形安装底板，提供整机的支撑稳定性，竖直立板上呈三角分布安装三个带锯轮，上侧两个锯轮作为导向张紧结构，下侧锯轮作为主动驱动轮，这种三角轮系布局相比传统双轮带锯，缩短了锯条单边悬空长度，在切割大截面工件时能更好抑制锯条抖动，提升切口平整度。三个锯轮均采用辐条式结构设计，在保证轮体刚度的前提下降低整体重量，轮缘位置做了限位凸台，避免锯条运转过程中出现脱轨问题，每个锯轮的安装轴端都预留了轴承安装位，可适配标准深沟球轴承，降低后期维护的配件采购成本。

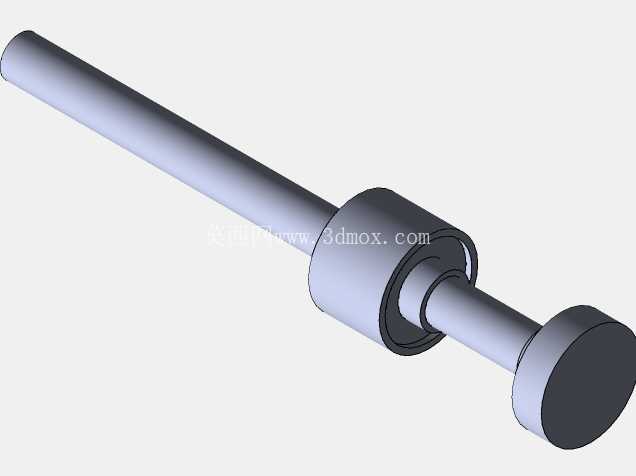

设计过程中优先考虑了便携性与刚性的平衡，机架板材厚度选用适中的结构钢，既不会因为板材过薄导致锯切时机架共振，也不会因为整体过重导致单人无法短距离转移。锯条的张紧结构集成在上部两个导向轮的安装座上，通过调节安装座的偏心位置即可实现锯条张紧度的调整，不需要额外设计复杂的张紧油缸或者弹簧结构，进一步简化了整机结构，降低故障概率。驱动端的安装位预留在下侧主动轮的轴端，可适配不同功率的单相电机或者锂电驱动模块，用户可根据实际作业场景的供电条件选择对应的动力源，接入市电的场景可选用常规异步电机保证持续作业能力，无供电的野外场景可更换锂电驱动模块满足临时切割需求。

安装边界方面，底部安装板的四个角预留了固定通孔，可直接通过膨胀螺栓固定在水泥地面，也可通过压板固定在移动工具车的台面上，整机竖直方向的高度控制在成人腰部以上位置，作业时不需要过度弯腰，降低长时间操作的疲劳感。锯切作业区域位于三个锯轮围合的中部空间，预留的工件通过宽度可满足常规圆钢、方管、小型铸件的切割需求，作业时可配合额外的快速夹具对工件进行固定，避免锯切过程中工件移位导致锯条崩断。

实际使用过程中，这种三滚轮布局的带锯相比手持角磨机切割，切口更平整，后续不需要额外做大量打磨工序，相比传统卧式带锯，立式结构占用的地面面积更小，在狭窄的作业空间内也能正常使用。设计时特意将所有转动部件的安装位置都做了内凹处理，避免作业过程中操作人员衣物意外卷入转动结构，外露的锯条作业段可额外加装透明防护挡板，进一步提升作业安全性。轮系的同轴度公差在建模时就做了严格约束，保证三个锯轮的轮面处于同一平面，避免锯条运转过程中出现偏磨，延长锯条的使用寿命。机架的所有焊接位置在建模阶段都做了焊道预留，实际生产时可采用满焊后打磨应力的工艺，避免长期使用后机架出现变形导致轮系错位。
