可移植结构便携式带锯三维设计作品

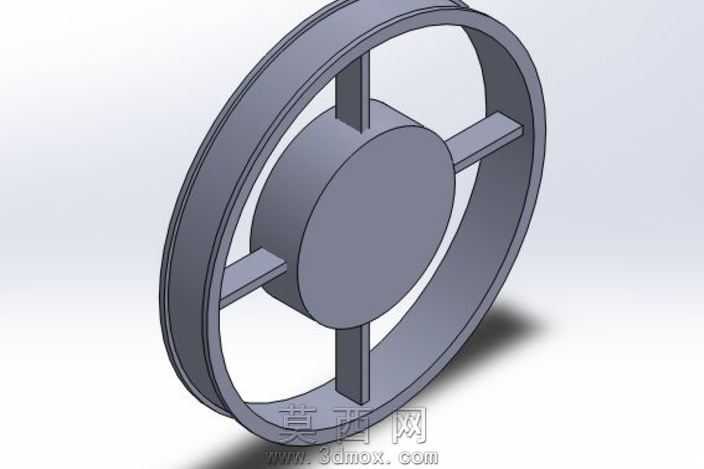

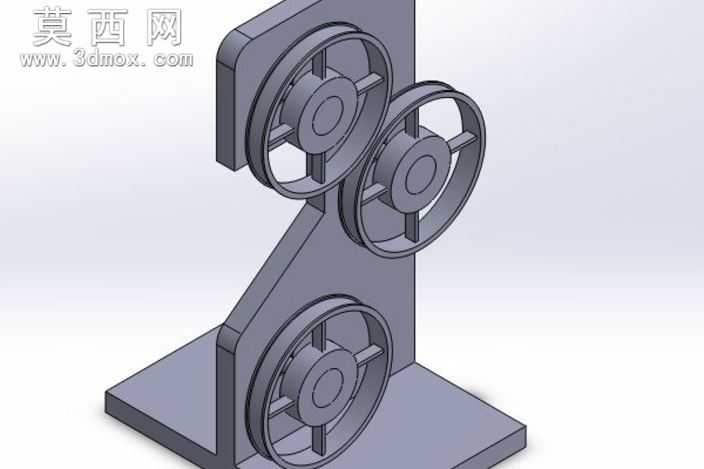

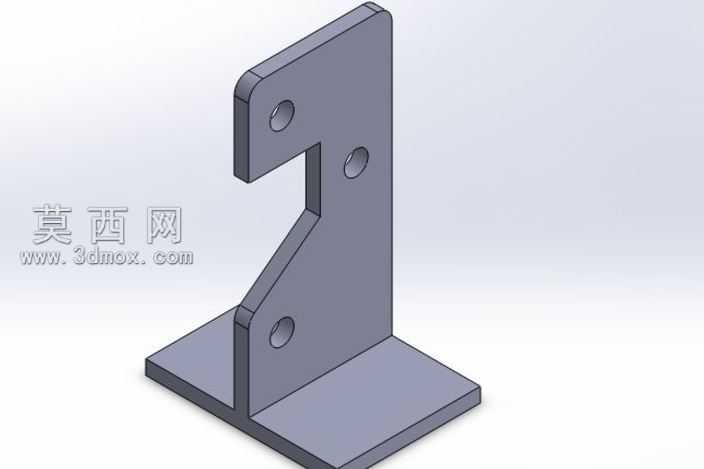

本作品为便携式带锯的三维设计模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对带锯的各个组成部件进行了独立的零件建模与虚拟装配，完整还原了带锯的整体结构与运动逻辑。模型整体采用立式L型一体化机架作为承载主体，机架底部设置方形安装底座，保障设备放置与作业时的结构稳定性，机架立臂部分依次排布三个带锯轮，其中上部两个带锯轮为从动张紧轮结构，下部带锯轮为动力安装轮位，三个带锯轮的轮槽位置精准对齐，确保环状带锯条安装后可形成稳定的三角传动回路，避免带锯条运行过程中出现跑偏、掉带的问题。建模过程中对带锯轮的结构进行了精细化处理，轮体采用辐条式轻量化设计，既保证轮体的结构强度，又有效降低整体设备重量，契合便携式设备的轻量化设计需求，轮缘位置设计有适配带锯条的限位凹槽，可对带锯条的运行轨迹进行有效约束。渲染阶段采用哑光金属材质模拟机架与带锯轮的铸铁质感，通过环境光遮蔽效果凸显部件之间的装配层级关系，清晰展示各部件的连接位置与装配关系。设计思路围绕可移植模块化结构展开，整体结构摒弃了固定式带锯的复杂冗余设计，将核心传动与承载结构进行集成化处理，使得该带锯的核心结构可根据不同的使用场景进行移植适配，既可以作为独立的小型便携切割设备使用，也可将带锯传动模块移植到其他自动化切割设备中作为功能单元。模型装配过程中添加了合理的装配约束，可实现带锯轮的旋转运动仿真，直观展示带锯条的传动运行状态，为后续的结构优化、实物加工制作以及功能调试提供了精准的三维数据参考，整体结构紧凑，布局合理，在保证带锯切割功能完整性的前提下，尽可能压缩了设备的整体体积，满足便携使用的场景需求。
