手动C型夹紧工装结构设计

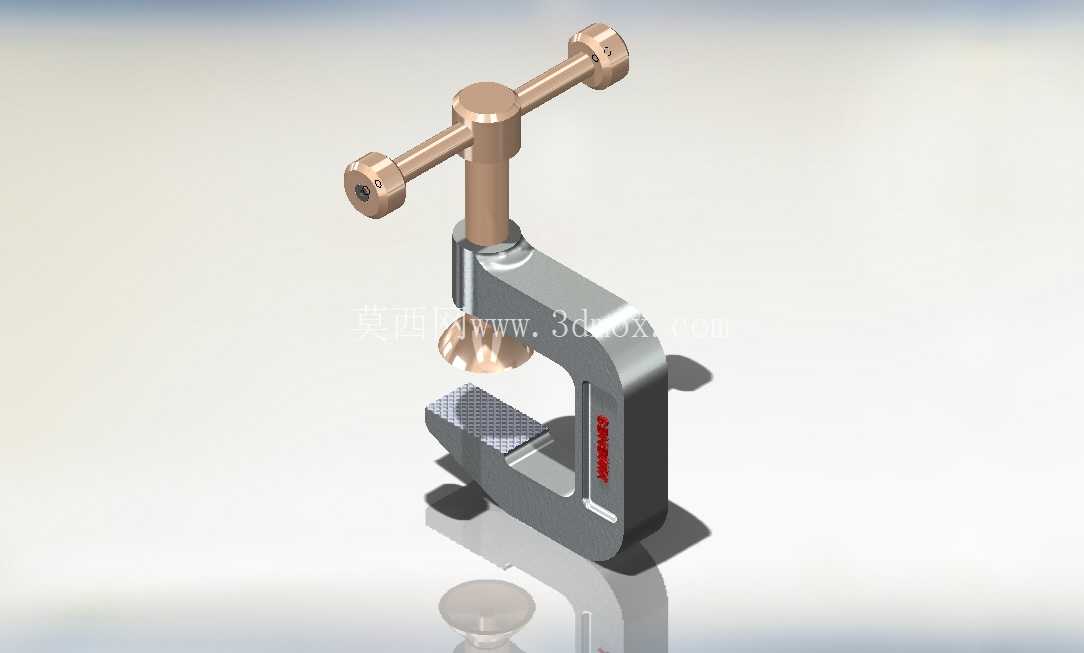

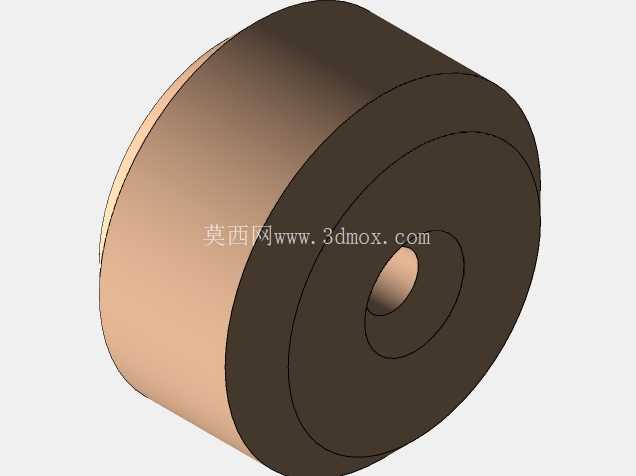

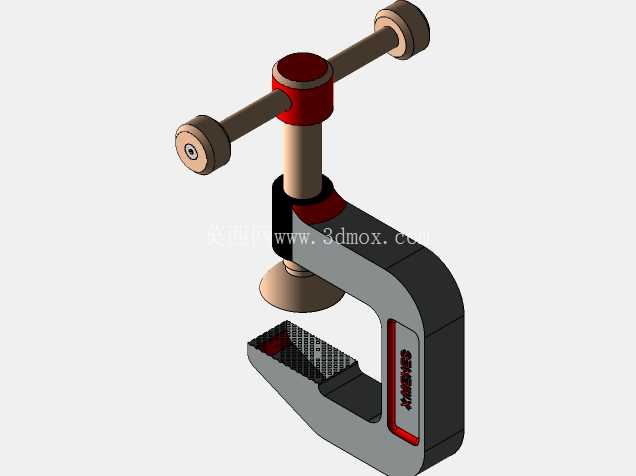

　　在木工作业现场的粘合工序、小型零部件组装工位、工件标记划线作业场景中，这类C型手动夹具是一线操作工人手边常备的辅助工装，区别于气动、液压类的夹紧设备，它不需要外接动力源，完全依靠手动操作即可完成工件的夹持固定，在零散小批量的作业场景中灵活性极强。从结构设计逻辑来看，这款C型夹采用了经典的C形开口架体作为主体承载结构，架体采用弧形过渡的截面设计，在夹持受力时可以将螺杆传递的夹紧力均匀分散到架体整体，避免应力集中在转角位置导致架体开裂或变形，架体开口的深度决定了可夹持工件的最大伸入距离，开口的最大张开量决定了可适配的工件厚度范围，设计时需要根据常见作业场景的工件尺寸确定这两个核心参数，保证日常使用时不需要频繁更换夹具。顶部的T型转动手柄是力输入部件，采用两端加粗的握柄结构，操作人员转动手柄时可以获得更大的力臂，用较小的手部握力就能转化为螺杆端足够的夹紧力，不需要额外借助加力杆就能满足常规夹持的力值需求，手柄与夹紧螺杆采用同轴固定连接，螺杆与架体顶部的螺纹孔配合，转动手柄时螺杆沿架体的竖直方向做直线进给运动，螺杆下端的压头采用活动铰接结构，在夹紧工件表面时压头可以自适应贴合工件的表面角度，避免硬接触刮伤工件表面，同时保证夹紧力垂直作用在工件表面，不会出现侧向分力导致工件移位。

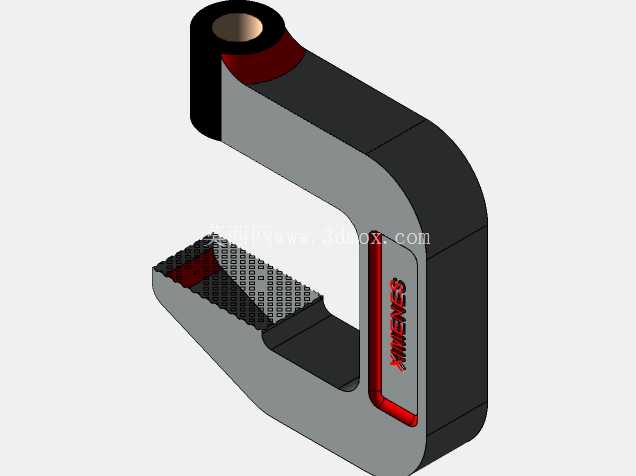

　　架体底部的夹持面做了网格滚花处理，增大与工件接触时的摩擦力，当夹紧力施加后，上下两个夹持面共同作用，限制工件在三个方向的自由度，保证作业过程中工件不会出现偏移、松动的情况，无论是木材粘接时需要保持粘合面持续受压，还是小型金属件钻孔、划线时需要固定位置，亦或是零部件组装时需要临时固定配合位置，这款夹具都能提供稳定可靠的夹持力。在设计建模过程中，需要重点校核架体在最大夹紧力下的变形量，保证架体开口端的变形量在允许范围内，避免长期受力后架体出现永久变形导致夹持精度下降，螺纹副的选型需要匹配夹紧力的需求，选用梯形螺纹可以获得更好的传动效率和自锁性能，当夹紧力达到需求值后，螺纹副可以实现自锁，不会因为作业过程中的振动导致螺杆回转松脱，不需要额外增加锁紧结构就能保持夹持状态的稳定性。

　　压头与螺杆的铰接间隙需要控制在合理范围，间隙过大会导致夹紧时压头晃动，间隙过小则会导致压头转动卡滞，无法自适应贴合工件表面，架体的表面处理需要兼顾耐磨与防锈需求，毕竟这类手动工具经常会在多粉尘、潮湿的作业环境中使用，良好的表面处理可以延长工具的使用寿命。从安装边界来看，这类手动夹具不需要固定安装在工作台面上，属于便携类工装，操作人员可以根据作业需求随时调整夹持位置，只要工件的尺寸在夹具的开口行程和深度范围内，就可以快速完成装夹，不需要复杂的调试过程，在多品种小批量的维修、组装、加工作业场景中，这种便携灵活的特性是大型固定夹紧设备无法替代的。

　　不同的作业场景对夹紧力的需求存在差异，比如木材粘合时需要的夹紧力相对均匀，不需要过大的局部压力，这时候可以通过控制手柄的转动力度调整夹紧力，避免压力过大导致木材表面被压痕，而金属件的钻孔、打磨作业则需要更大的夹紧力，保证加工过程中工件不会出现位移，这时候可以适当加大手柄的转动力矩，依靠螺纹的力放大作用获得足够的夹持力。在实际使用过程中，这类C型夹还可以多个配合使用，比如粘接大面积板材时，可以沿着粘合边间隔布置多个夹具，保证整个粘合面的压力均匀分布，避免局部位置因为压力不足出现粘合缝隙，相比大型的压力设备，多夹具配合的方式成本更低，适配的工件尺寸范围也更灵活，不受工作台面尺寸的限制。建模时需要注意各运动部件的干涉检查，保证螺杆在全行程运动过程中不会与架体发生剐蹭，手柄转动时不会与架体或工件发生碰撞，活动压头的摆动角度需要覆盖常见的工件表面斜度，保证在夹持带轻微斜面的工件时也能实现面接触，提升夹持的稳定性。架体的重心设计需要尽量靠近夹持区域，这样在夹持工件时夹具自身的重量不会产生过大的倾覆力矩，尤其是在垂直面夹持工件时，合理的重心分布可以避免夹具因为自重出现下滑偏转的情况。
